COFFRET POMPE 168606 + Kit ACCESSOIRES 817113 RENSON - 817061
Référence : U003817061
Découvrez COFFRET POMPE 168606 + Kit ACCESSOIRES 817113 RENSON - 817061 disponible à l'achat
- Pompe triphasée 3 kW pour eaux chargées jusqu’à 28 mm
- Débit maximal de 1500 l/min pour un relevage efficace
- Fonctionnement en immersion complète avec refroidissement moteur
- Kit accessoires complet inclus pour installation rapide
- Hauteur de refoulement maximale de 12.9 mètres
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

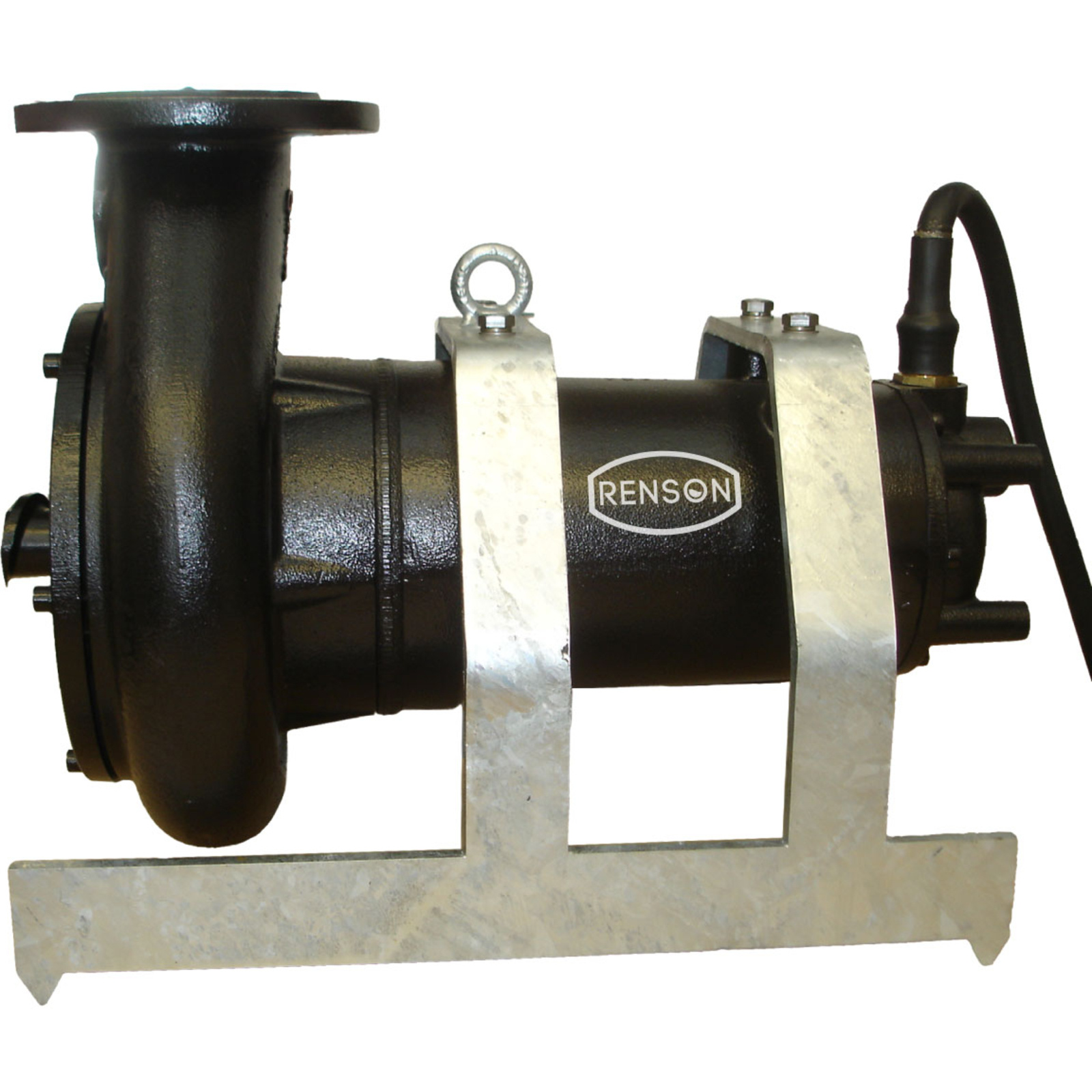

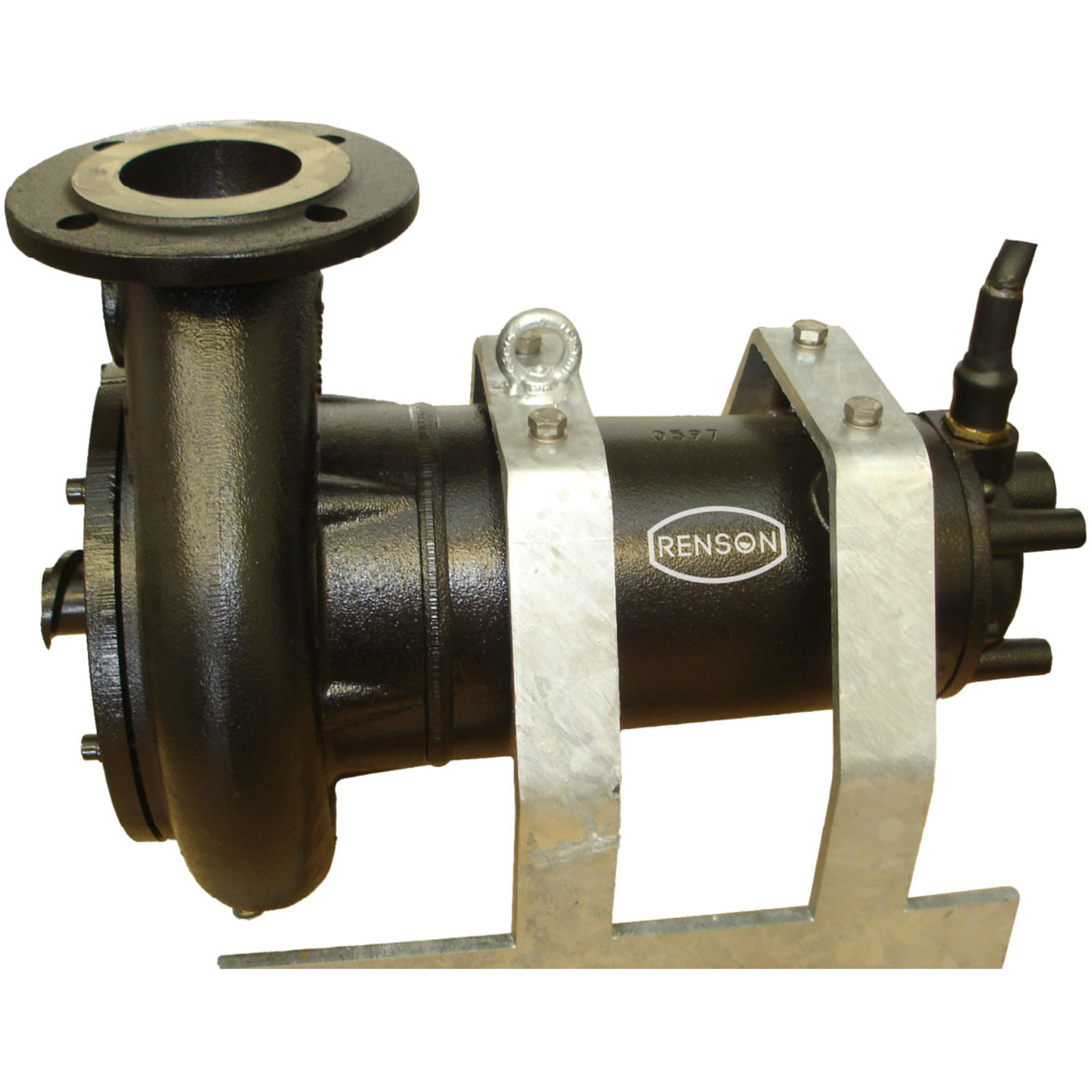

Le coffret pompe RENSON 168606 est une pompe de relevage triphasée spécialement conçue pour des applications agricoles, notamment pour relever des eaux chargées telles que le lisier avec farine de paille.

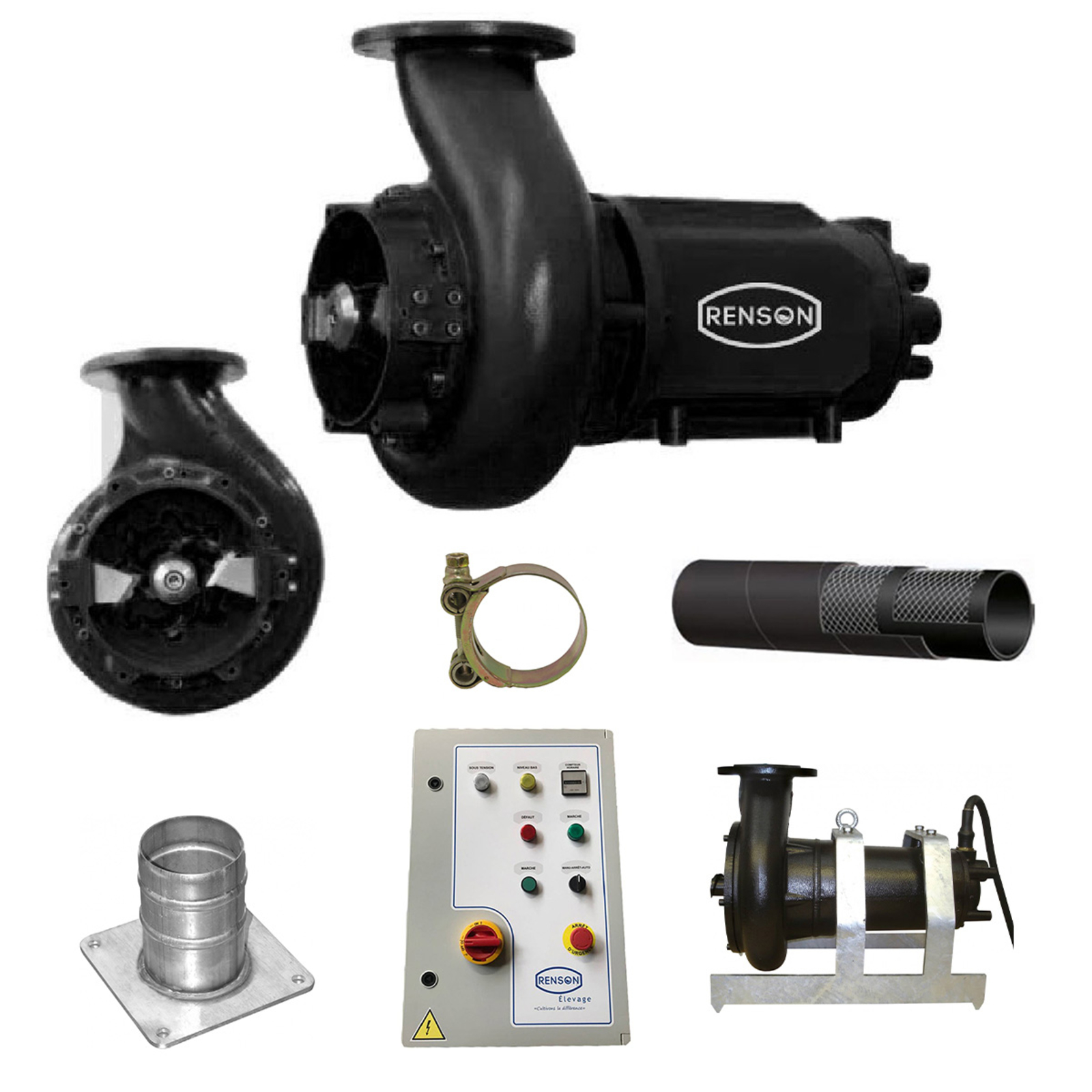

Cette pompe dilacératrice est vendue avec un kit d'accessoires complet (code 817113) incluant un collier de serrage en acier zingué, 5 mètres de tuyau lisier de diamètre 80, un kit de raccordement galva, un châssis de soutien, un coffret de commande pour pompe ou malaxeur de 2,2 kW à 5,5 kW, ainsi qu'une sonde de niveau à lisier.

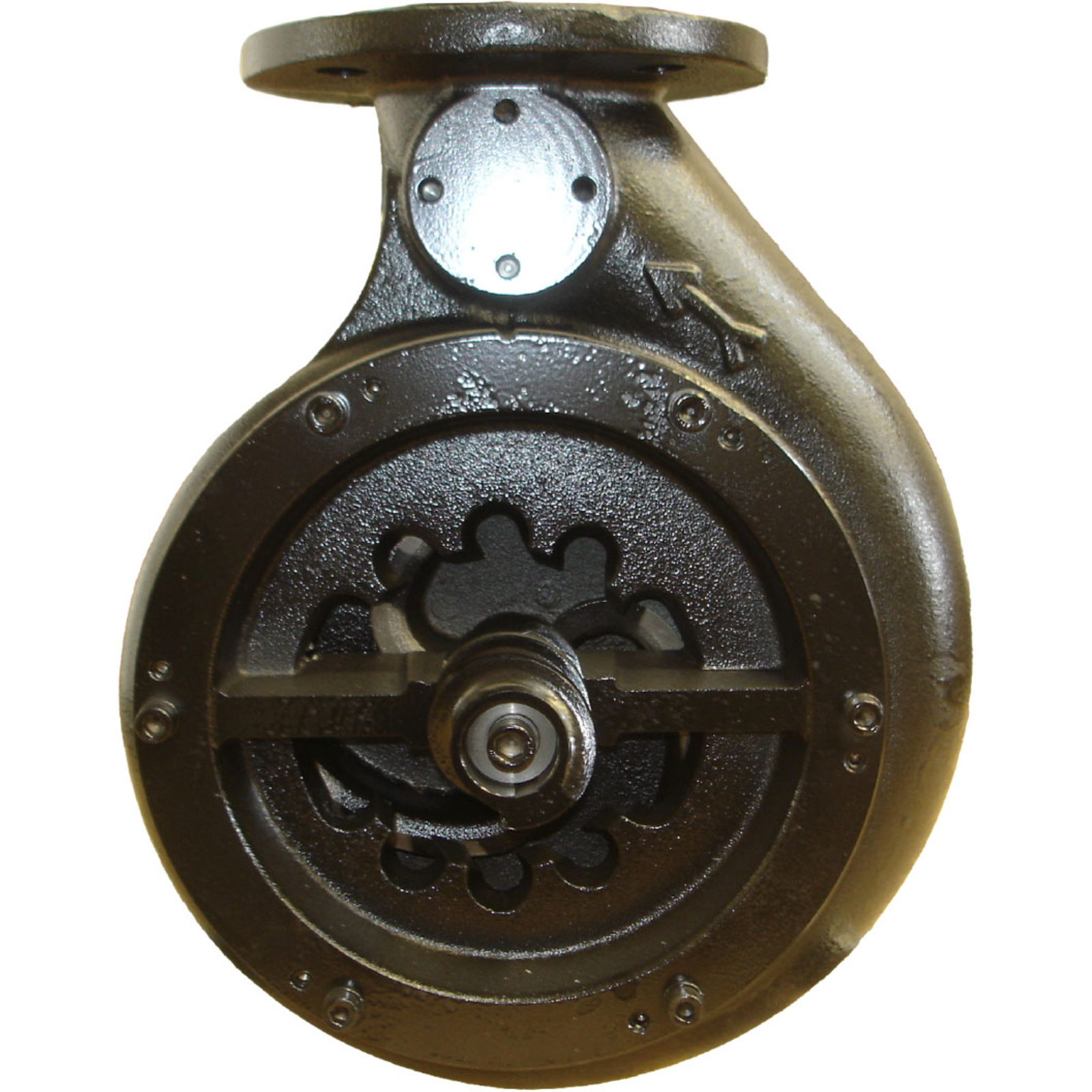

Elle supporte des eaux chargées de particules solides et de matières fibreuses grâce à ses couteaux contre couteaux en acier au chrome vanadium, qui broient toutes les particules dès leur entrée dans la pompe.
Le cadre d’utilisation est destiné à un usage intensif en immersion complète dans le liquide pompé, qui assure le refroidissement extérieur du moteur.
La température maximale du liquide pompé est de 40°C, la granulométrie maximale supportée est de 28 mm, avec un taux de matière sèche maximal de 12 %.
La plage de pH du liquide pompé est comprise entre 5 et 12.
La profondeur d’immersion maximale est de 20 mètres, avec un diamètre nominal de raccordement DN 80 (3 pouces).
La hauteur de refoulement maximale est de 12,9 mètres.
La pompe est construite en fonte avec un arbre moteur en acier inoxydable.
Elle est équipée d’une garniture mécanique en carbure de silicium côté hydraulique et d’une garniture mécanique côté moteur.
Elle est livrée avec 10 mètres de câble.
Le moteur triphasé est un moteur type IE1, bobinage 380 V – 50 Hz, rotor à cage d’écureuil.
Il intègre 3 sondes thermiques dans le bobinage pour une protection thermique au-delà de 132°C.
La vitesse de rotation est de 1 450 tours par minute.
L’indice de protection est IP68 et la classe d’isolement F.
Les caractéristiques techniques détaillées indiquent un débit maximal de 1 500 l/min, un ampérage de 6,40 A, un couplage en étoile (Y), et un poids de 77 kg.

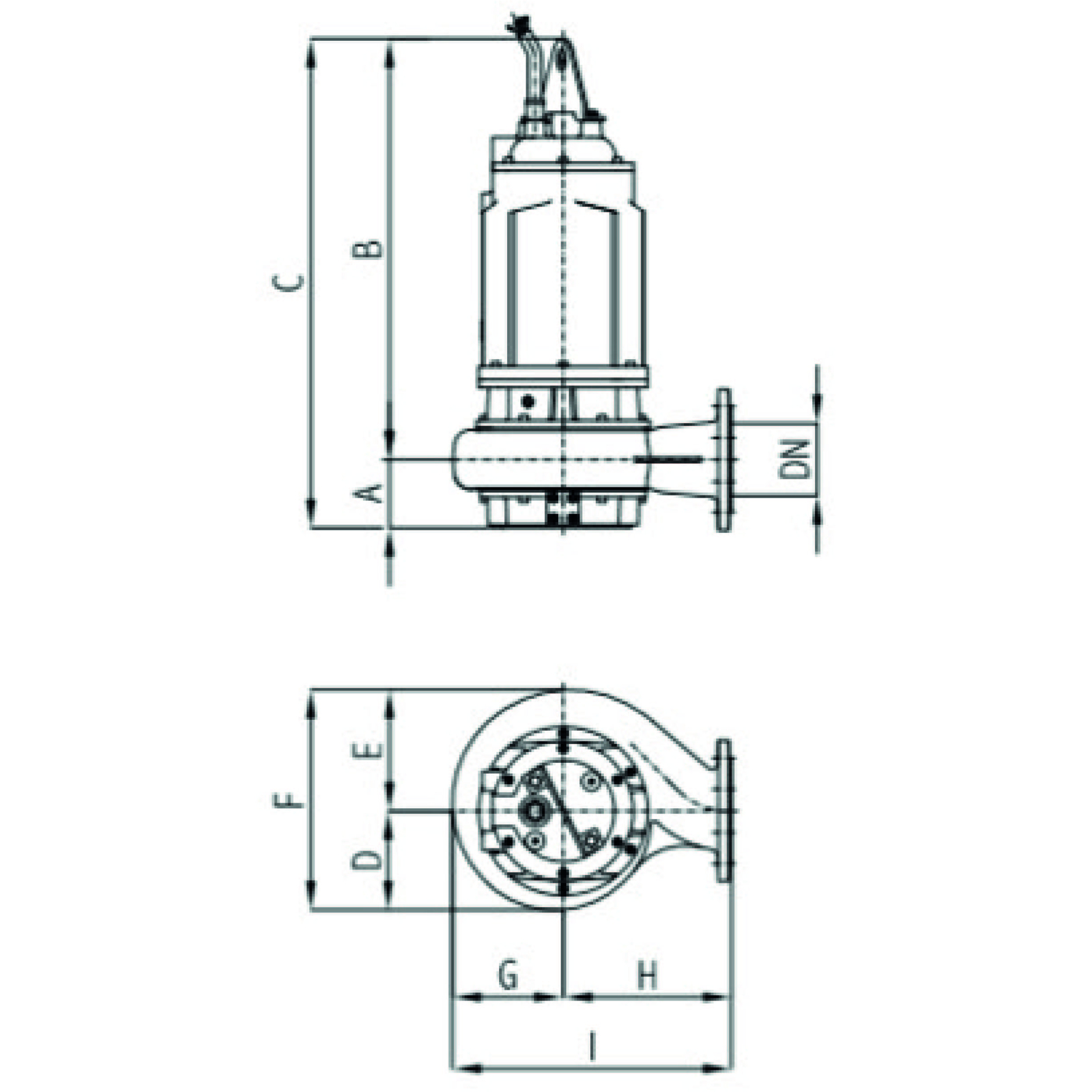

Les dimensions sont 686 mm de hauteur, 403 mm de largeur, et 327 mm de longueur.
Le modèle est référencé PTS 80.
Le coffret pompe est adapté pour relever des eaux chargées dans des applications d’élevage.
Il permet un travail intensif et doit impérativement fonctionner en immersion complète.
Le kit accessoires comprend notamment un collier de serrage, un tuyau lisier, un kit de raccordement, un châssis de soutien, un coffret de commande et une sonde de niveau.
La pompe doit être installée en respectant les consignes de sécurité et d’utilisation, notamment en matière de branchements électriques, de contrôle du sens de rotation, et de maintenance régulière (vidange d’huile toutes les 5 000 à 7 000 heures).
Elle répond aux normes CE et à la directive RoHS, garantissant la conformité aux exigences environnementales et de sécurité.
Enfin, elle est destinée à un usage professionnel agricole pour le transfert de liquides chargés, avec des performances et une construction adaptées aux contraintes de ce secteur.
Pour plus de détails, le manuel d’installation et d’entretien fourni par RENSON INTERNATIONAL apporte des informations complètes sur le montage, les contrôles préliminaires, les branchements, la maintenance et le dépannage.
Elle est destinée à un usage intensif en immersion complète, garantissant le refroidissement extérieur du moteur. La température maximale du liquide pompé est de 40°C, avec une granulométrie maximale de 28 mm et un taux de matière sèche maximal de 12 %. La plage de pH supportée est comprise entre 5 et 12. La profondeur d’immersion maximale est de 20 mètres, avec un diamètre nominal de raccordement DN 80 (3 pouces) et une hauteur de refoulement maximale de 12,9 mètres.
La pompe est construite en fonte avec un arbre moteur en acier inoxydable. Elle est équipée d’une garniture mécanique en carbure de silicium côté hydraulique et d’une garniture mécanique côté moteur. Elle est fournie avec 10 mètres de câble.
Le moteur triphasé est de type IE1, bobinage 380 V – 50 Hz, avec un rotor à cage d’écureuil. Il intègre trois sondes thermiques dans le bobinage pour une protection thermique au-delà de 132°C. La vitesse de rotation est de 1 450 tours par minute. L’indice de protection est IP68 et la classe d’isolement F.
Les caractéristiques techniques principales sont les suivantes :
- Débit maximal : 1 500 l/min
- Puissance : 3 kW
- Ampérage : 6,40 A
- Couplage : étoile (Y)
- Dimensions : hauteur 686 mm, largeur 403 mm, longueur 327 mm
- Poids : 77 kg
- Modèle : PTS 80
Le coffret pompe est vendu avec un kit d’accessoires complet comprenant un collier de serrage en acier zingué, 5 mètres de tuyau lisier de diamètre 80, un kit de raccordement galva, un châssis de soutien, un coffret de commande pour pompe ou malaxeur de 2,2 kW à 5,5 kW, ainsi qu’une sonde de niveau à lisier.
Ce produit répond aux normes CE et à la directive RoHS, garantissant sa conformité aux exigences environnementales et de sécurité. Il est spécifiquement adapté aux applications agricoles d’élevage pour le transfert intensif de liquides chargés.
L’installation doit respecter les consignes de sécurité et d’utilisation, notamment pour les branchements électriques, le contrôle du sens de rotation et la maintenance régulière, incluant une vidange d’huile toutes les 5 000 à 7 000 heures. Le manuel d’installation et d’entretien fourni par RENSON INTERNATIONAL offre des informations détaillées sur le montage, les contrôles, la maintenance et le dépannage.

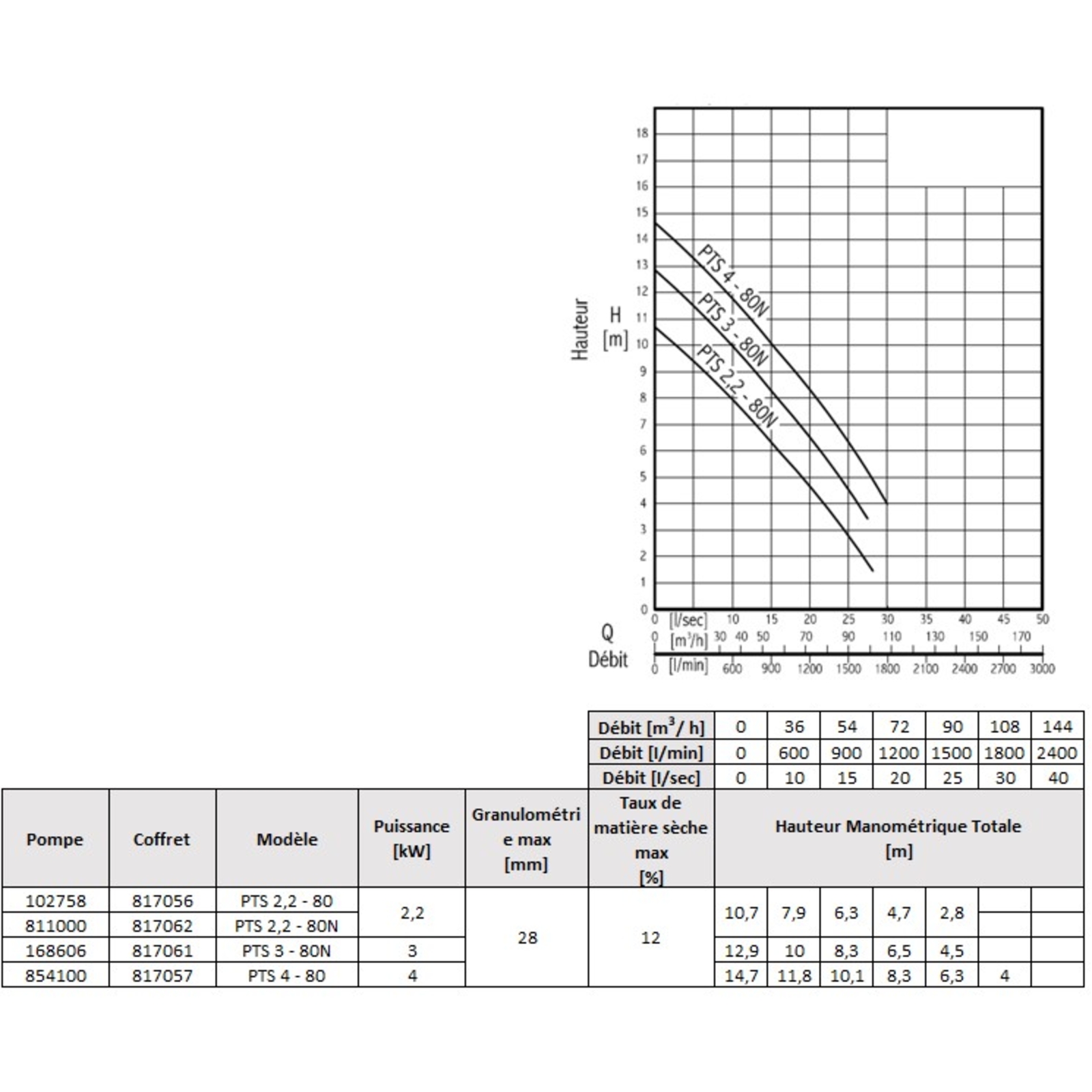

- type de roue : couteau contre couteau
- hmt max : 12,90 mètres
- débit max : 1500 l/min
- granulométrie max : 28 mm
- taux de matière sèche max : 9 %
- modèle : PTS 80
- tension : 380 V
- puissance : 3 kW
- ampérage : 6,40 A
- tour/min : 1450
- couplage : Y
- dnr : 80
- hauteur : 686 mm
- largeur : 403 mm
- longueur : 327 mm
- poids : 77 kg
- pompe renson utilisée : 168606
L’installation nécessite le raccordement électrique selon les indications précises pour assurer un sens de rotation correct, condition indispensable pour obtenir le débit attendu. Le coffret pompe est livré avec un kit d’accessoires comprenant notamment un collier de serrage, un tuyau lisier, un kit de raccordement, un châssis de soutien, un coffret de commande et une sonde de niveau à lisier.
Avant la mise en service, il faut vérifier que le rotor n’est pas bloqué en actionnant la roue par l’orifice d’aspiration, contrôler le niveau d’huile dans la chambre d’huile, et raccorder les câbles d’alimentation conformément aux schémas. Le sens de rotation correct est déterminé par la connexion des phases électriques, avec un contrecoup visible dans le sens inverse des aiguilles d’une montre au démarrage.
Le produit est destiné à un usage agricole intensif, notamment dans les applications d’élevage pour le transfert de liquides chargés. L’entretien régulier inclut le contrôle et la vidange de l’huile toutes les 5 000 à 7 000 heures en conditions normales, le contrôle des parties exposées à l’usure, et la maintenance des garnitures mécaniques. En cas de dysfonctionnement, il est recommandé de vérifier les branchements, le sens de rotation, l’état des parties hydrauliques et les composants électriques.

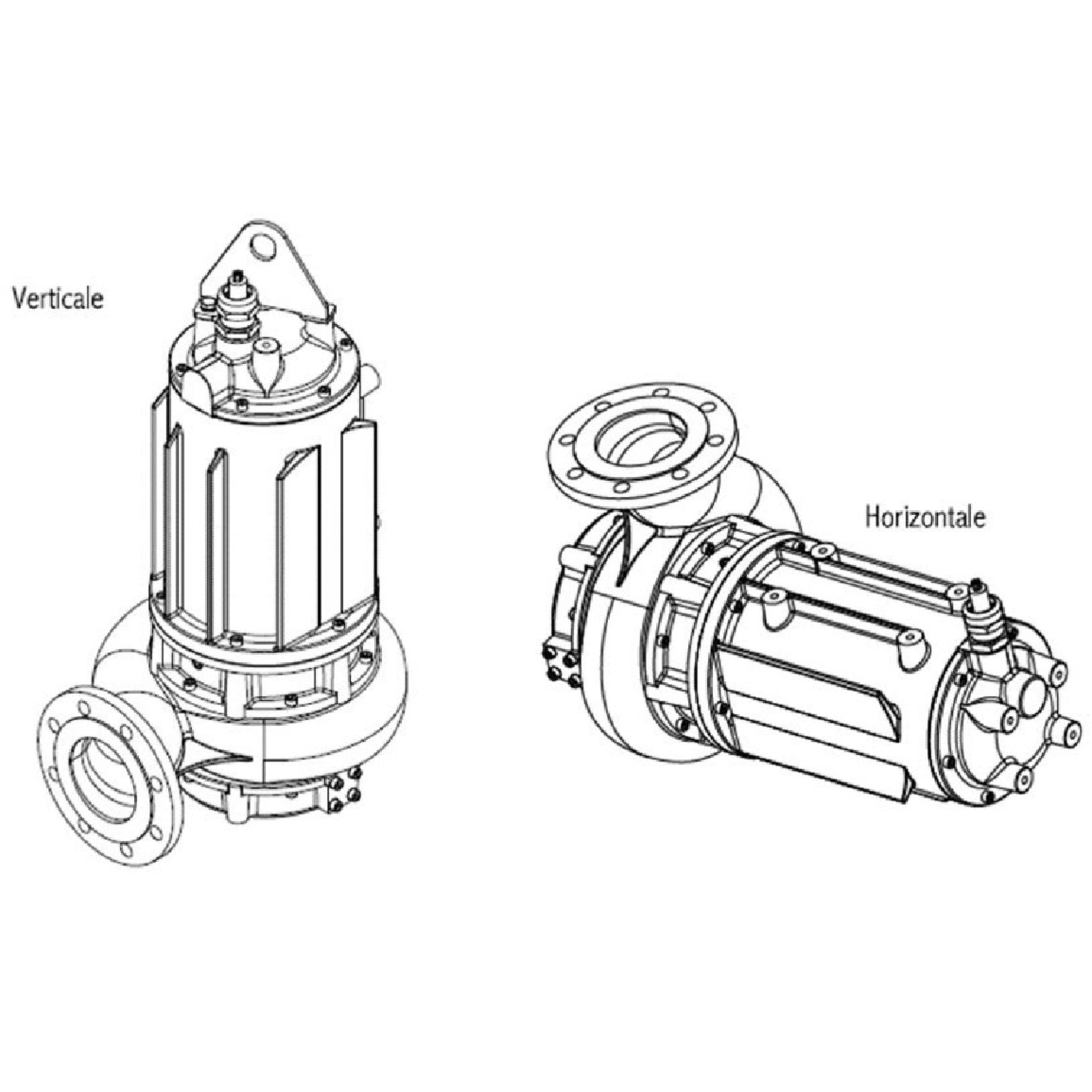

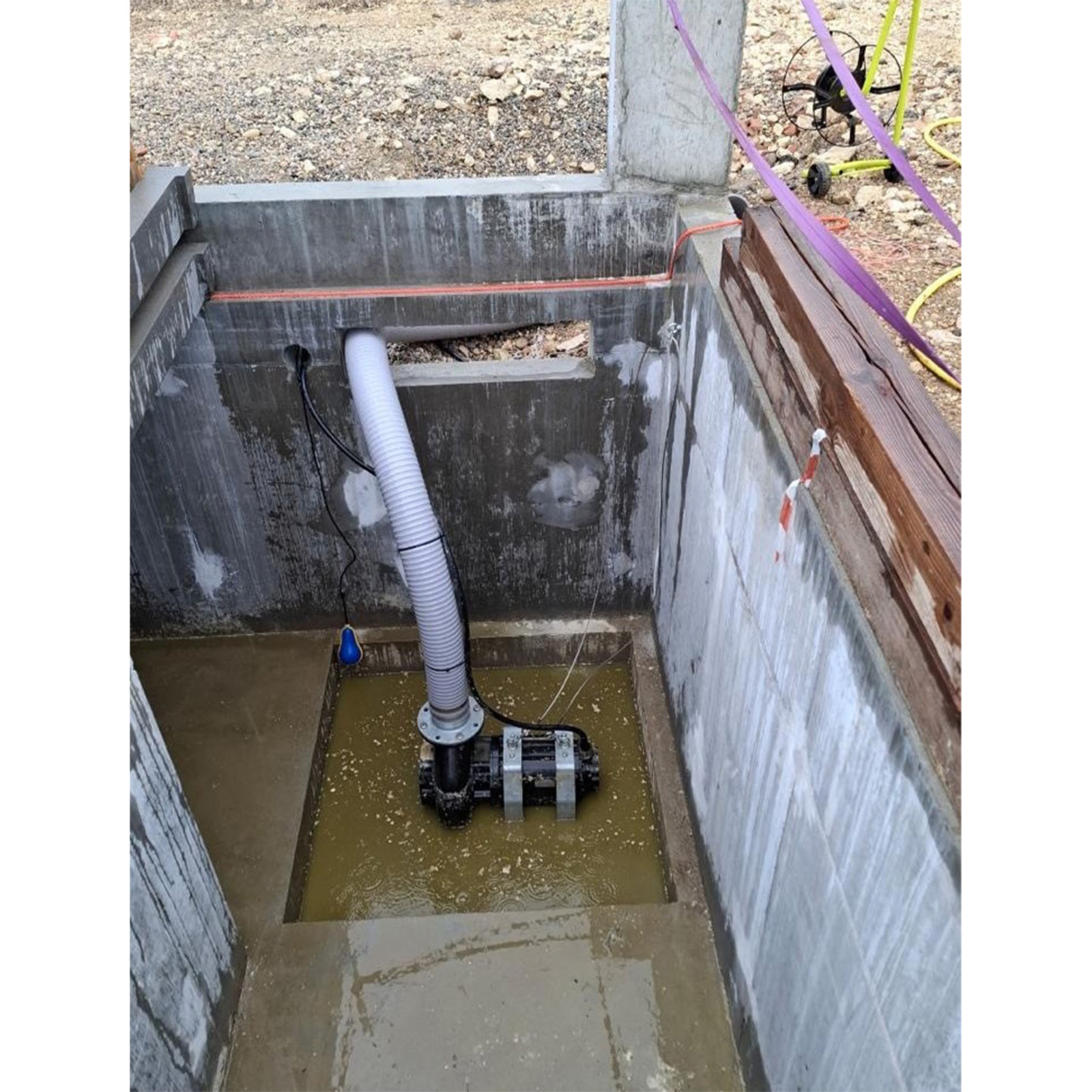

L’installation peut s’effectuer avec un système de pieu immergé et coulisseau, permettant de positionner la pompe verticalement dans un bassin, avec fixation et réglages spécifiques pour assurer la stabilité et le bon fonctionnement du système.
En cas de fonctionnement non conforme, les actions utilisateurs à réaliser sont, par exemple, vérifier le sens de rotation si le débit est insuffisant, débloquer ou nettoyer les clapets et tuyauteries en cas d’obstruction, contrôler les sondes de niveau, ou arrêter la pompe et vérifier les causes en cas de déclenchement des protections thermiques.
Le résultat attendu est un relevage efficace des eaux chargées dans les conditions d’utilisation précisées, avec un débit maximal conforme aux caractéristiques techniques, à condition que l’installation et l’entretien soient réalisés conformément aux instructions.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
À quelles applications agricoles ce coffret pompe est-il destiné ?
Ce coffret pompe RENSON 168606 est conçu pour le relevage d’eaux chargées, notamment le lisier avec farine de paille. Il est adapté aux applications d’élevage où il doit traiter des liquides contenant des particules solides et des matières fibreuses.
Quelles sont les limites techniques à respecter pour l’utilisation de cette pompe ?
La pompe doit fonctionner en immersion complète avec un liquide à une température maximale de 40°C. Elle supporte une granulométrie maximale de 28 mm, un taux de matière sèche jusqu’à 12 % et un pH compris entre 5 et 12. La profondeur d’immersion ne doit pas dépasser 20 mètres.
Quels sont les éléments inclus dans le kit accessoires fourni avec la pompe ?
Le kit accessoires comprend un collier de serrage en acier zingué, 5 mètres de tuyau lisier de diamètre 80, un kit de raccordement galvanisé, un châssis de soutien, un coffret de commande pour pompe ou malaxeur de 2,2 kW à 5,5 kW, ainsi qu’une sonde de niveau à lisier.
Quels sont les points importants pour l’installation électrique et la sécurité du moteur ?
Le moteur triphasé 380 V – 50 Hz doit être protégé par un dispositif thermique réglé sur un courant maximal ne dépassant pas 5 % du courant nominal. Il intègre 3 sondes thermiques dans le bobinage qui coupent l’alimentation au-delà de 132°C. Le branchement doit respecter le sens de rotation correct pour éviter les surcharges et vibrations.
Quelles sont les recommandations d’entretien spécifiques à ce coffret pompe ?
Il est nécessaire d’effectuer une vidange de l’huile toutes les 5 000 à 7 000 heures en conditions normales, ou toutes les 2 500 heures en conditions difficiles. Le niveau d’huile doit être vérifié après une longue période d’inactivité. En cas de présence d’eau ou d’émulsion dans l’huile, la garniture mécanique doit être contrôlée et remplacée si nécessaire.
Quels sont les contrôles préalables avant la mise en service de la pompe ?
Avant installation, vérifier que le rotor tourne librement, que le niveau d’huile est correct, et que le raccordement électrique est conforme avec le sens de rotation adéquat. Les connexions doivent être faites selon les schémas fournis et par un personnel qualifié.
