COFFRET POMPE 854100 + Kit ACCESSOIRES 817250 RENSON - 817057
Référence : U003817057
Découvrez COFFRET POMPE 854100 + Kit ACCESSOIRES 817250 RENSON - 817057 disponible à l'achat
- Broyeur intégré pour éviter les obstructions
- Débit maximal de 1800 l/min à 8 mètres
- Conçu pour immersion jusqu’à 20 mètres
- Supporte particules solides jusqu’à 28 mm
- Kit complet facilitant l’installation
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Ce coffret pompe RENSON modèle 854100 est vendu avec un kit accessoires complet (code 817250) destiné au relevage d’eaux chargées, notamment dans des applications agricoles comme l’élevage et le traitement du lisier.
La pompe dilacératrice triphasée possède un moteur de 4 kW, avec un plateau dilacérateur qui broie toutes les particules solides dès leur entrée dans la pompe, ce qui permet de supporter des eaux chargées de particules solides et de matières boueuses.
Le moteur est protégé et conçu pour fonctionner en immersion complète, garantissant ainsi son refroidissement extérieur.

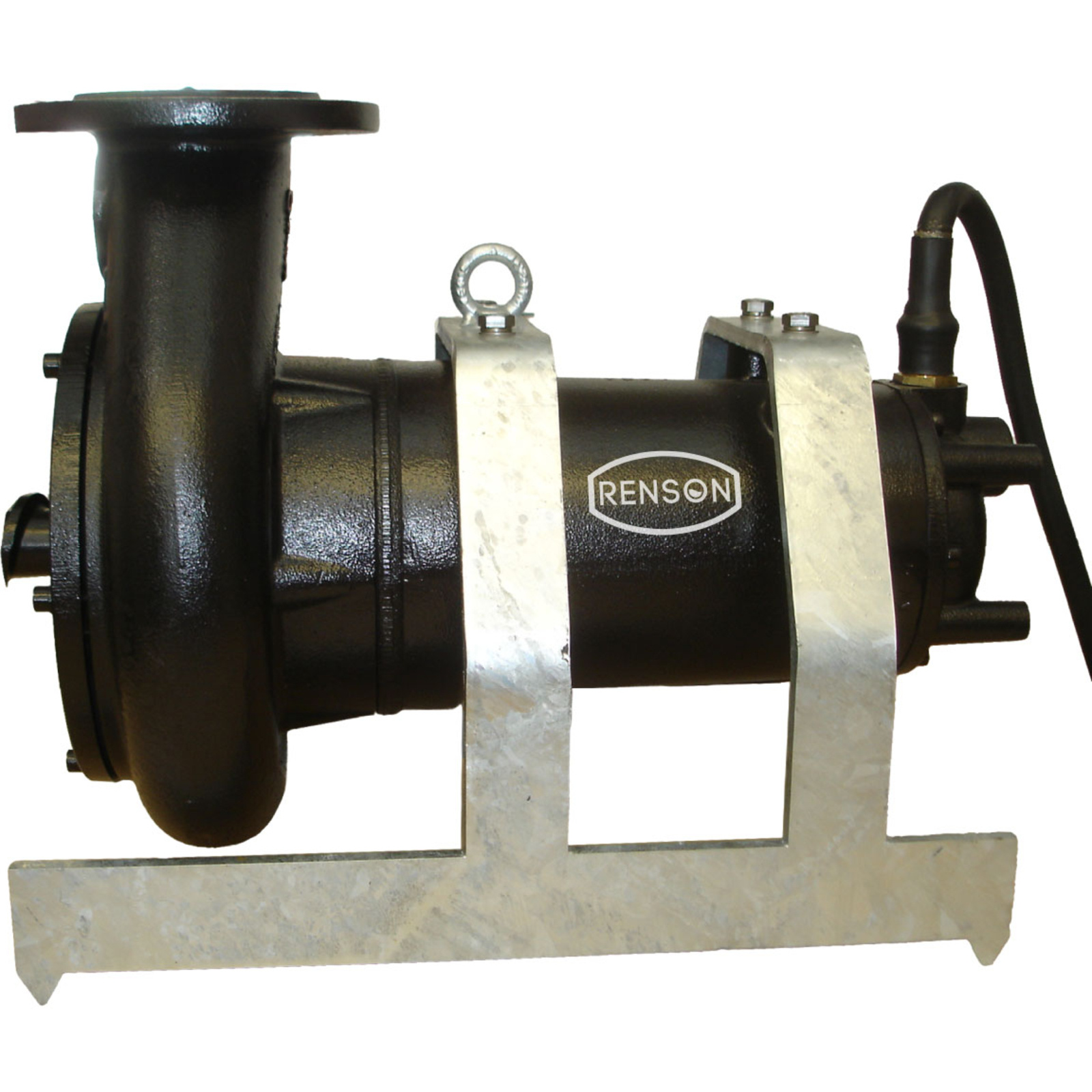

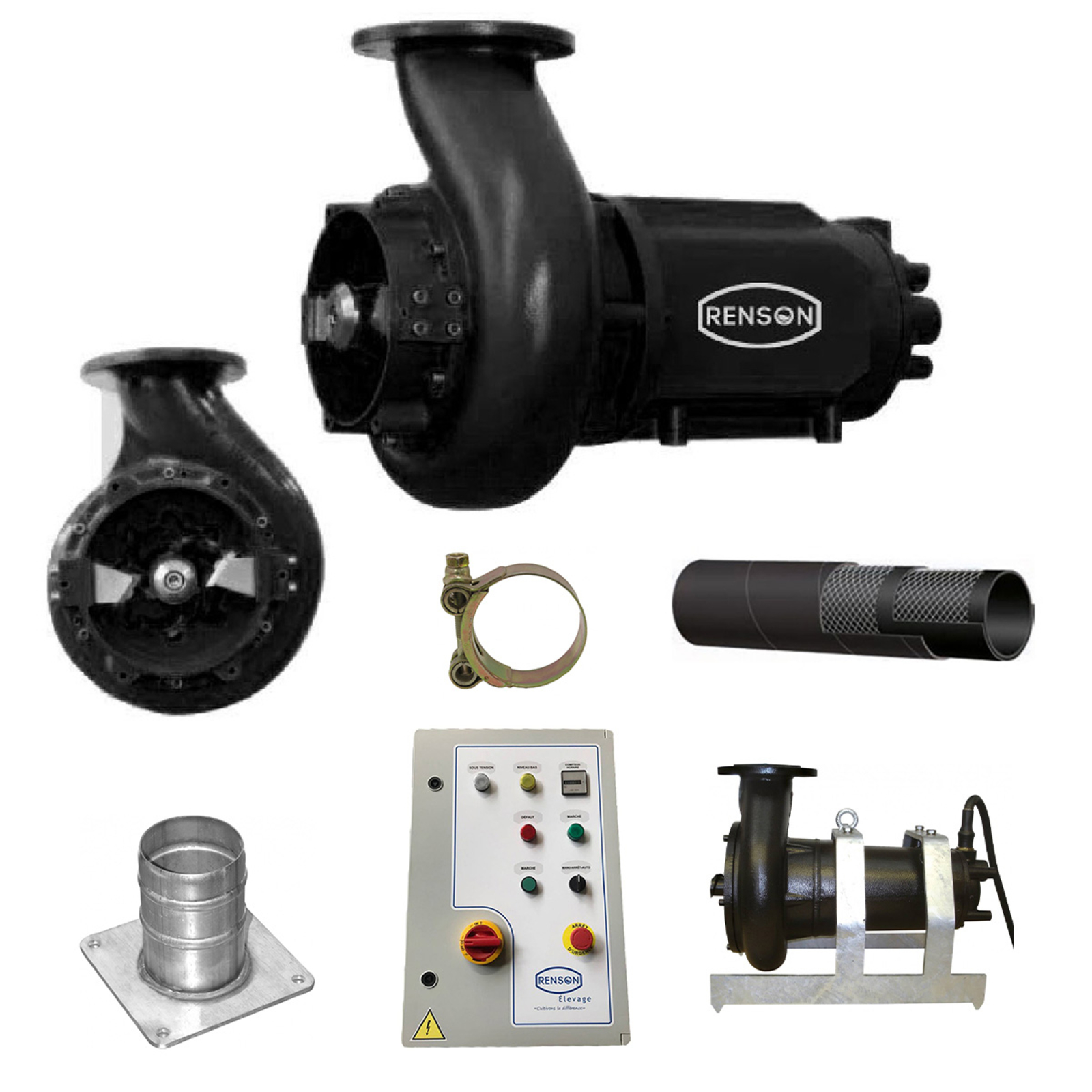

Le kit accessoires comprend notamment un collier de serrage en acier zingué, 5 mètres de tuyau lisier diamètre 80, un kit de raccordement galvanisé, un châssis de soutien horizontal, un coffret de commande adapté aux moteurs de 2,2 kW à 5,5 kW, ainsi qu’une sonde de niveau à lisier.
Caractéristiques techniques principales :
- Type de roue : dilacératrice en fonte
- Puissance moteur : 4 kW, triphasé 380 V, 50 Hz, vitesse 1450 tours/minute
- Débit maximal : 1800 l/min (108 m3/h à 8 m de hauteur manométrique)
- Hauteur de refoulement maximale : 14,7 mètres
- Granulométrie maximale des particules : 28 mm
- Taux de matière sèche maximal : 5 % (jusqu’à 12 % selon fiche technique)
- Plage de pH du liquide pompé : 5 à 12
- Profondeur d’immersion maximale : 20 mètres
- Indice de protection moteur : IP68, classe d’isolation F
- Poids : 78 kg
- Dimensions : hauteur 686 mm, largeur 403 mm, longueur 327 mm
Construction et matériaux :
- Arbre moteur en acier inoxydable
- Garniture mécanique en carbure de silicium côté hydraulique, garniture mécanique côté moteur
- Livré avec 10 mètres de câble d’alimentation
- Moteur IE1 avec rotor à cage d’écureuil
- 3 sondes thermiques intégrées dans le bobinage moteur pour protection en cas de surchauffe au-delà de 132°C
Conditions d’utilisation :
- Usage intensif en milieu agricole et assimilé
- Travaille immergée dans le liquide pompé, température maximale du liquide 40°C
- Convient pour des liquides chargés en particules solides jusqu’à 28 mm et matières boueuses
Avantages produit :
- Permet de relever des eaux chargées dans des applications agricoles, notamment le lisier
- Pompe vendue avec un kit complet d’accessoires facilitant l’installation
- Broyeur intégré assurant la réduction des particules solides pour éviter les obstructions
- Moteur protégé et conçu pour une longue durée de vie même en immersion complète
Performances hydrauliques :
- Pour une hauteur manométrique totale (HMT) de 15,6 m, débit nul
- Pour une HMT de 8 m, débit maximal de 108 m3/h (1800 l/min)
- Courbe de performance disponible pour ajustement selon conditions
Normes et sécurité :
- Conforme aux directives CE et normes de sécurité environnementales (directive 98/37/CE, norme ISO 12100)
- Pompe équipée de protections thermiques et électriques adaptées
- Installation et maintenance à réaliser par personnel qualifié selon recommandations
Conditionnement et stockage :
- Pompe livrée prête à l’emploi, avec huile de lubrification en quantité adaptée
- Transport et stockage vertical avec câble enroulé autour du moteur recommandé pour préserver l’intégrité du câble
- Nettoyage et contrôle recommandés après période d’inactivité prolongée
Le coffret pompe 854100 avec kit accessoires 817250 représente une solution robuste, performante et complète pour le relevage d’eaux chargées en milieu agricole, alliant puissance, fiabilité et facilité d’installation grâce à son kit complet.

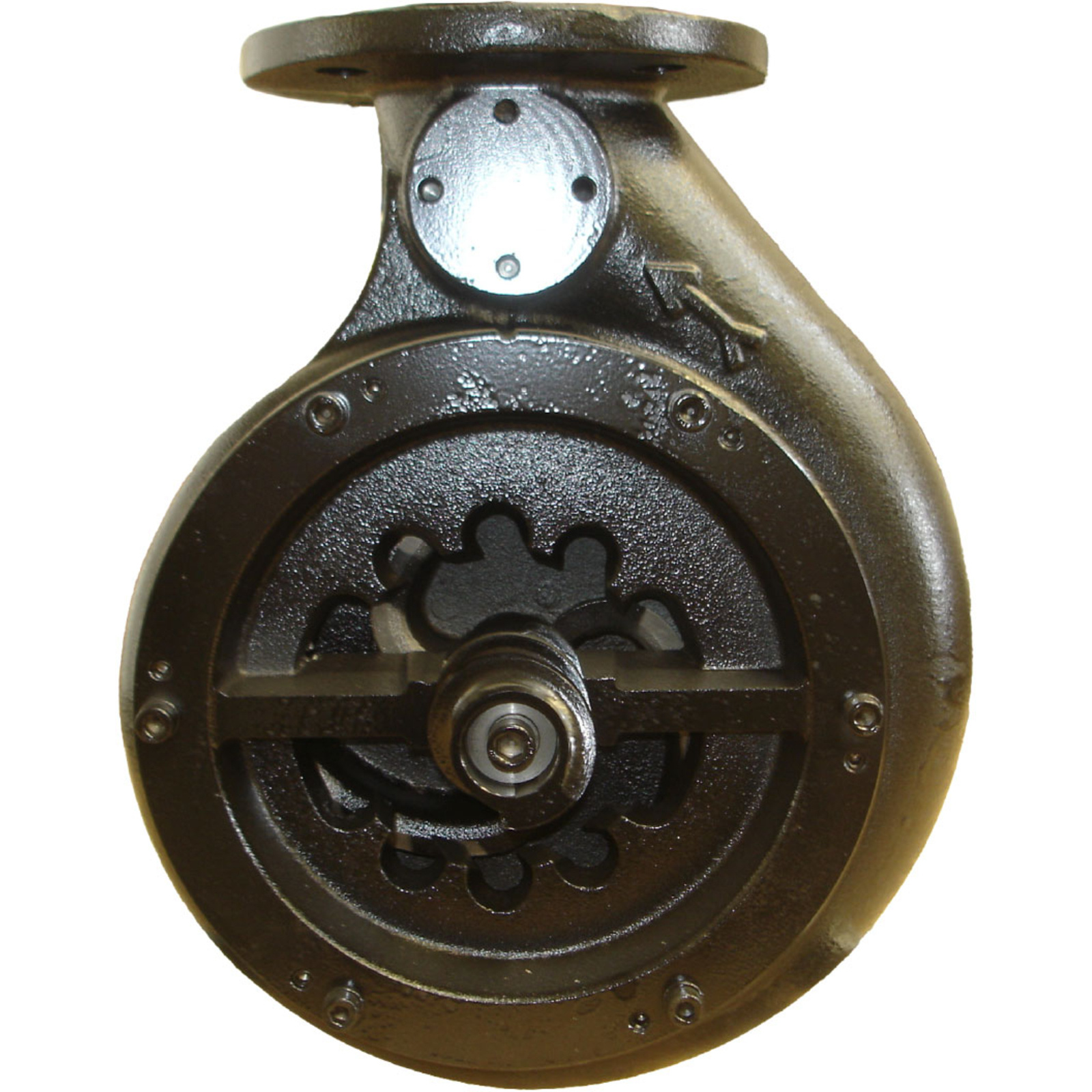

La pompe est équipée d’un plateau dilacérateur en fonte qui broie toutes les particules solides jusqu’à 28 mm dès leur entrée, évitant ainsi les obstructions. Son moteur IE1 triphasé 380 V - 50 Hz, d’une puissance de 4 kW et d’une vitesse de rotation de 1450 tours/minute, est protégé et conçu pour fonctionner en immersion complète jusqu’à 20 mètres, garantissant un refroidissement efficace. L’arbre moteur est en acier inoxydable, avec une garniture mécanique en carbure de silicium côté hydraulique et une garniture mécanique côté moteur. Trois sondes thermiques intégrées protègent le moteur contre la surchauffe au-delà de 132°C. L’indice de protection est IP68, classe d’isolation F.
Le coffret inclut un collier de serrage en acier zingué, 5 mètres de tuyau lisier diamètre 80, un kit de raccordement galvanisé, un châssis de soutien horizontal, un coffret de commande adapté aux moteurs de 2,2 kW à 5,5 kW, ainsi qu’une sonde de niveau à lisier. La pompe est livrée avec 10 mètres de câble d’alimentation.
Les performances hydrauliques sont les suivantes : débit maximal de 1800 l/min (108 m³/h) pour une hauteur manométrique de 8 mètres, avec une hauteur de refoulement maximale de 14,7 mètres. La pompe supporte un taux de matière sèche jusqu’à 5 % (et jusqu’à 12 % selon fiche technique) et une plage de pH du liquide pompé comprise entre 5 et 12. Le poids total est de 78 kg, avec des dimensions de 686 mm de hauteur, 403 mm de largeur et 327 mm de longueur.
Ce coffret pompe constitue une solution robuste, fiable et performante pour le relevage d’eaux chargées en milieu agricole, alliant puissance, protection moteur et facilité d’installation grâce à son kit complet. Il est conforme aux directives CE et normes de sécurité environnementales (directive 98/37/CE, norme ISO 12100) et doit être installé et maintenu par du personnel qualifié. La température maximale du liquide pompé est de 40°C. Le stockage et transport recommandés sont en position verticale avec le câble enroulé autour du moteur pour préserver l’intégrité du câble. Un nettoyage et un contrôle sont conseillés après une période d’inactivité prolongée.
- Type de roue : dilacératrice
- Hauteur manométrique totale (HMT) max : 14,70 mètres
- Débit max : 1800 l/min
- Granulométrie max : 28 mm
- Taux de matière sèche max : 5 %
- Modèle : PTS 80
- Tension : 380 V
- Puissance : 4 kW
- Ampérage : 9,10 A
- Vitesse : 1450 tours/minute
- Couplage : étoile
- DNR : 80
- Hauteur : 686 mm
- Largeur : 403 mm
- Longueur : 327 mm
- Poids : 78 kg
- Pompe RENSON utilisée : 854100
- Arbre moteur en acier inoxydable
- Garniture mécanique en carbure de silicium côté hydraulique, garniture mécanique côté moteur
- Plateau de dilacération intégré
- Livré avec 10 mètres de câble
- Moteur IE1 triphasé, bobinage 380 V - 50 Hz
- Rotor à cage d’écureuil
- Indice de protection IP68, classe F
- 3 sondes thermiques intégrées dans le bobinage moteur pour protection au-delà de 132°C
- Profondeur d’immersion maximale : 20 mètres
- Plage de pH du liquide pompé : 5 à 12
- Taux de matière sèche maximal selon fiche technique : jusqu’à 12 % (mais 5 % retenu en caractéristique principale)
- Hauteur de refoulement maximale : 14,7 mètres

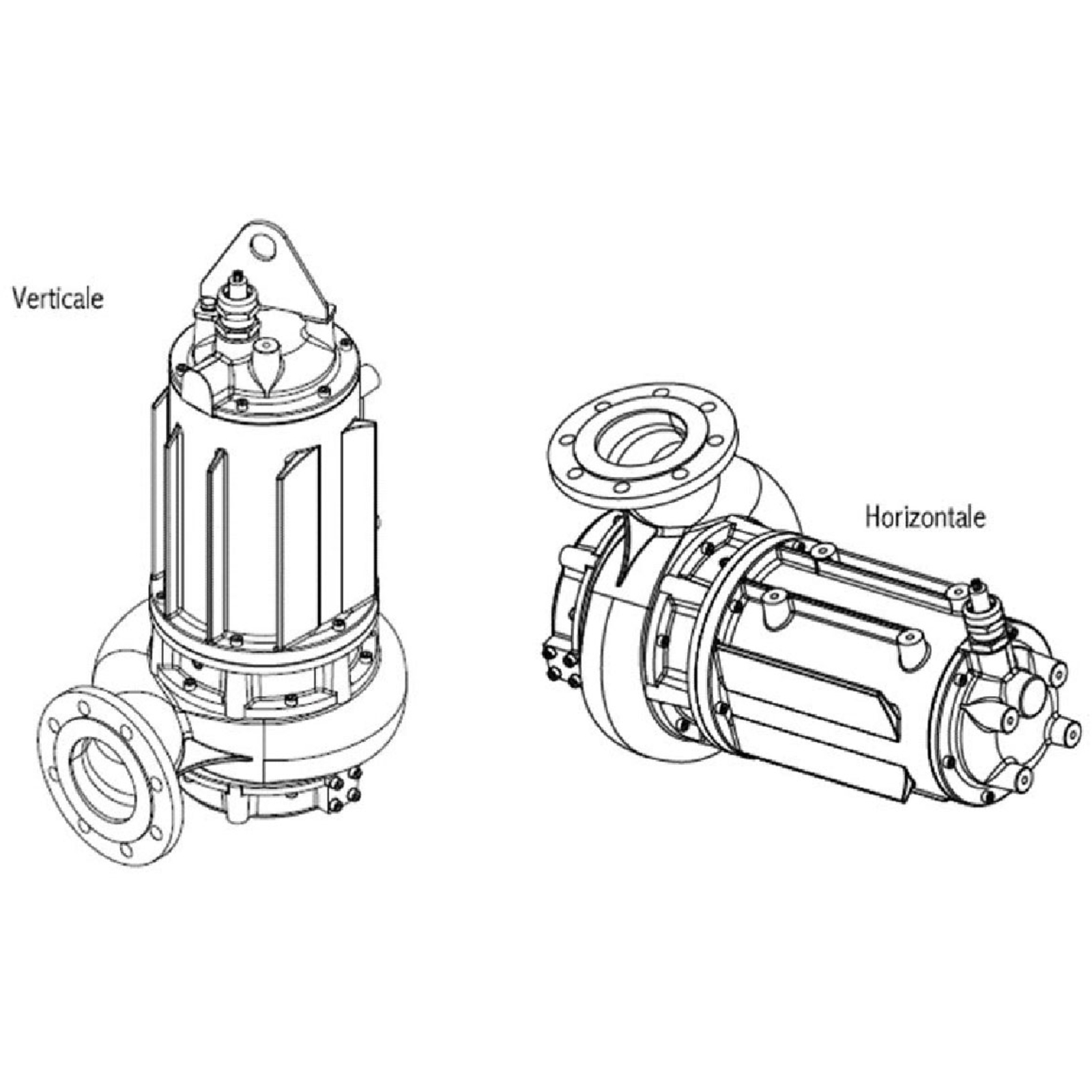

La pompe doit être installée verticalement dans un bassin ou une fosse adaptée, avec une profondeur d’immersion maximale de 20 mètres et une température du liquide à pomper ne dépassant pas 40°C. Le liquide pompé doit avoir un pH compris entre 5 et 12 et contenir des particules solides ne dépassant pas 28 mm de granulométrie, avec un taux de matière sèche maximal de 12 %. Le dispositif peut être utilisé dans des applications agricoles telles que l’élevage et le traitement du lisier.
Pour l’installation, la pompe est fixée sur un support solide au fond du bassin, avec un système de coulisseau et pieu immergé permettant de la descendre et remonter facilement à l’aide d’un treuil. Le câble d’alimentation est fixé régulièrement au treuil ou à la chaîne de sécurité pour éviter tout dommage.
En cas de fonctionnement non conforme, différents contrôles sont à effectuer : vérifier l’alimentation électrique, le sens de rotation, l’état des clapets, la présence d’obstructions dans la pompe ou la tuyauterie, ainsi que le bon fonctionnement des capteurs de niveau. En cas de blocage ou d’usure, il est possible de démonter la partie hydraulique et le broyeur pour nettoyage ou remplacement des pièces usées.
Le résultat attendu est un relevage efficace des eaux chargées, avec un débit maximal de 1800 l/min pour une hauteur manométrique de 8 mètres, et une hauteur de refoulement maximale de 14,7 mètres. Le contrôle régulier des paramètres électriques, du niveau d’huile et de l’état des composants garantit un fonctionnement durable.
Le coffret est livré avec un kit complet d’accessoires facilitant l’installation et l’utilisation, comprenant notamment un collier de serrage, tuyau lisier, kit de raccordement, châssis de soutien horizontal, coffret de commande et sonde de niveau à lisier.
En cas de dysfonctionnement, il est conseillé d’arrêter la pompe, d’inspecter les différents éléments selon les causes probables (blocage, mauvais branchement, usure, obstruction), puis de procéder aux réparations ou remplacements nécessaires avant une remise en service.
Enfin, le transport et le stockage doivent se faire avec la pompe en position verticale, le câble enroulé autour du moteur, et un nettoyage est recommandé après une période d’inactivité prolongée.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Pour quels types de liquides ce coffret pompe est-il adapté ?
Ce coffret pompe est conçu pour le relevage d’eaux chargées, notamment des liquides agricoles tels que le lisier. Il supporte des particules solides jusqu’à 28 mm de granulométrie et un taux de matière sèche jusqu’à 5 % (jusqu’à 12 % selon la fiche technique). La plage de pH des liquides pompés doit être comprise entre 5 et 12.
Quels sont les principaux éléments inclus dans le kit accessoires livré avec la pompe ?
Le kit accessoires comprend un collier de serrage en acier zingué, 5 mètres de tuyau lisier diamètre 80, un kit de raccordement galvanisé, un châssis de soutien horizontal, un coffret de commande adapté aux moteurs de 2,2 kW à 5,5 kW, ainsi qu’une sonde de niveau à lisier, facilitant ainsi l’installation complète du système.
Quelles sont les caractéristiques techniques clés de la pompe RENSON 854100 ?
La pompe est équipée d’un moteur triphasé de 4 kW, avec une vitesse de rotation de 1450 tours/minute et un indice de protection IP68. Elle offre un débit maximal de 1800 l/min à 8 mètres de hauteur manométrique, avec une hauteur de refoulement maximale de 14,7 mètres. Son arbre moteur est en acier inoxydable et elle intègre un plateau dilacérateur en fonte pour broyer les particules solides.
Quelles précautions faut-il prendre lors de l’installation et de l’utilisation de cette pompe ?
La pompe doit être installée en immersion complète dans le liquide pompé, qui assure le refroidissement du moteur. La profondeur d’immersion maximale est de 20 mètres et la température maximale du liquide pompé est de 40°C. L’installation et la maintenance doivent être réalisées par du personnel qualifié, en respectant les normes de sécurité et les recommandations du fabricant.
Comment assurer la protection et la longévité du moteur de la pompe ?
Le moteur est protégé par 3 sondes thermiques intégrées dans le bobinage, qui coupent l’alimentation en cas de surchauffe au-delà de 132°C. Il est également équipé d’une garniture mécanique en carbure de silicium côté hydraulique et d’une garniture mécanique côté moteur pour assurer l’étanchéité et la durabilité. Un contrôle régulier du niveau d’huile dans la chambre d’huile est recommandé après une longue période d’inactivité.
Quelles sont les causes fréquentes de mauvais fonctionnement et comment les diagnostiquer ?
Les causes les plus courantes incluent un blocage du rotor, un mauvais sens de rotation, une obstruction de la roue ou de la tuyauterie, un déséquilibre ou une surcharge électrique, ainsi que des problèmes liés aux capteurs de niveau ou aux protections thermiques. Le manuel d’utilisation détaille les contrôles à effectuer pour identifier ces problèmes et les solutions adaptées.
Quelles sont les conditions d’emploi à respecter pour garantir la sécurité et la conformité ?
La pompe respecte les directives CE et les normes environnementales ISO 12100. Elle ne doit pas être utilisée avec des liquides inflammables, explosifs, à haute densité (>1,1 kg/dm³) ou contenant du sable en suspension. Le personnel intervenant doit être qualifié et équipé de protections adaptées, notamment en milieu agricole ou assimilé.
