COFFRET POMPE 854103 + Kit ACCESSOIRES 817110 RENSON - 817058
Référence : U003817058
Découvrez COFFRET POMPE 854103 + Kit ACCESSOIRES 817110 RENSON - 817058 disponible à l'achat
- Pompe dilacératrice 4 kW pour eaux chargées agricoles
- Broyeur efficace avec couteaux en acier chrome vanadium
- Hauteur manométrique maximale de 9.8 mètres
- Débit maximal de 1800 litres/minute
- Livrée avec kit complet d’accessoires pour installation facile
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le coffret pompe RENSON 854103 est une pompe dilacératrice submersible triphasée de 4 kW, vendue avec un kit complet d’accessoires (code 817110).
Cette pompe est spécialement conçue pour relever des eaux chargées de particules solides et de matières fibreuses, notamment dans des applications agricoles comme le relevage de lisier en élevage.

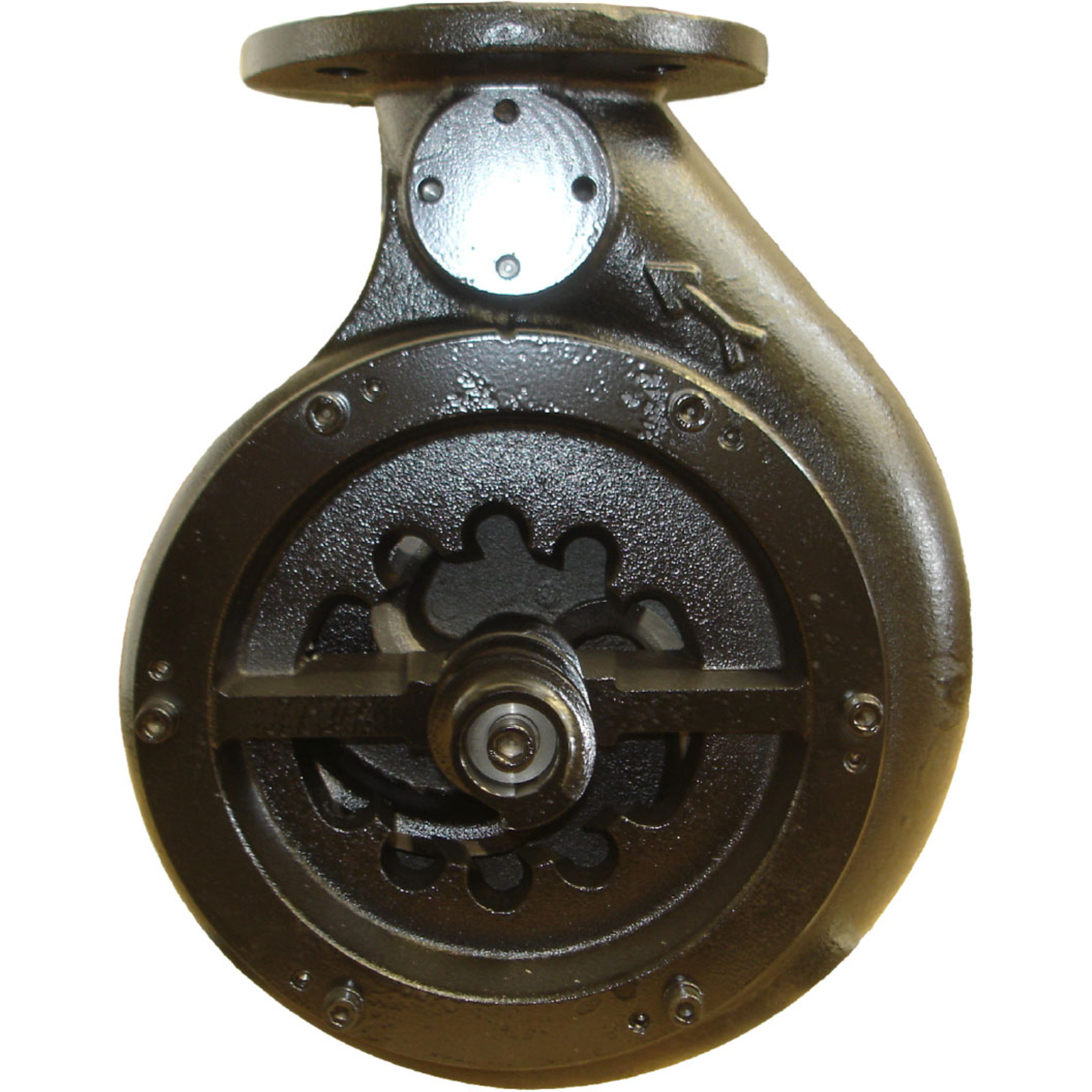

Elle broie toutes les particules dès leur entrée grâce à un système de couteaux contre couteaux en acier au chrome vanadium, facilement interchangeables.
Le coffret pompe est construit en fonte avec un arbre moteur en acier inoxydable et une garniture mécanique en carbure de silicium côté hydraulique.
Le moteur IE1 est triphasé, 380 V - 50 Hz, avec rotor à cage d’écureuil, protection thermique intégrée (3 sondes thermiques coupant à 132°C) et indice de protection IP68 - classe F.
La vitesse de rotation est de 1 450 tours/minute.

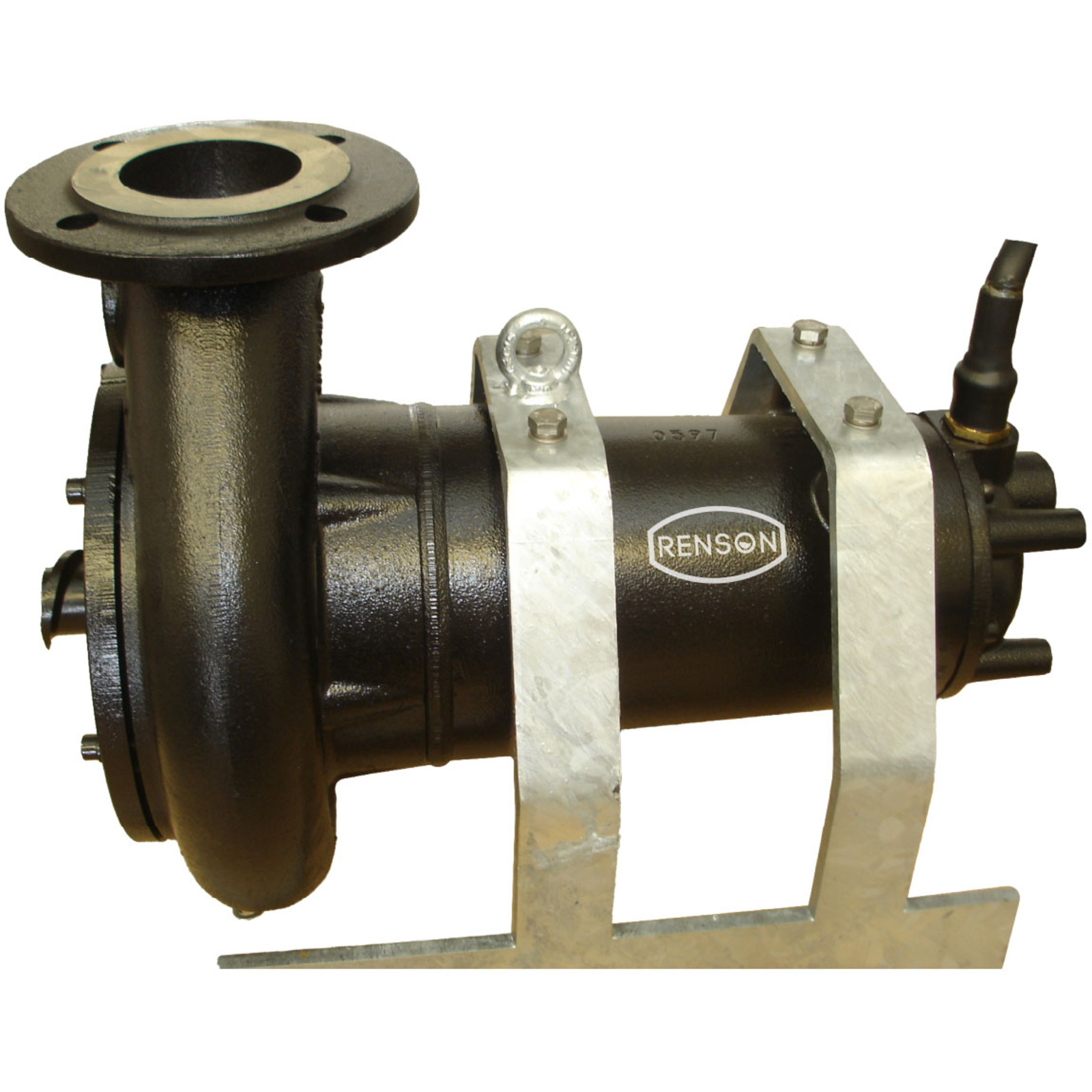

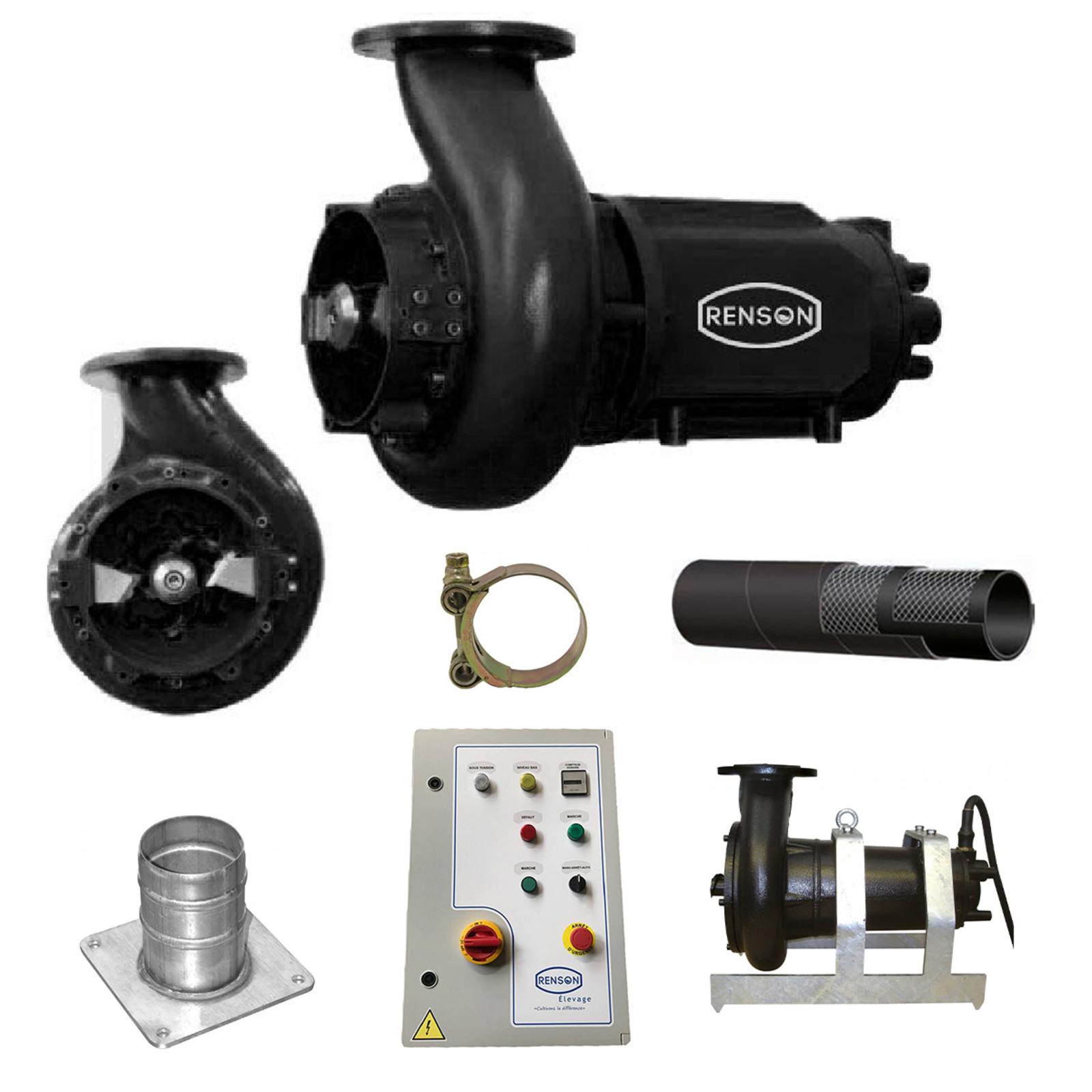

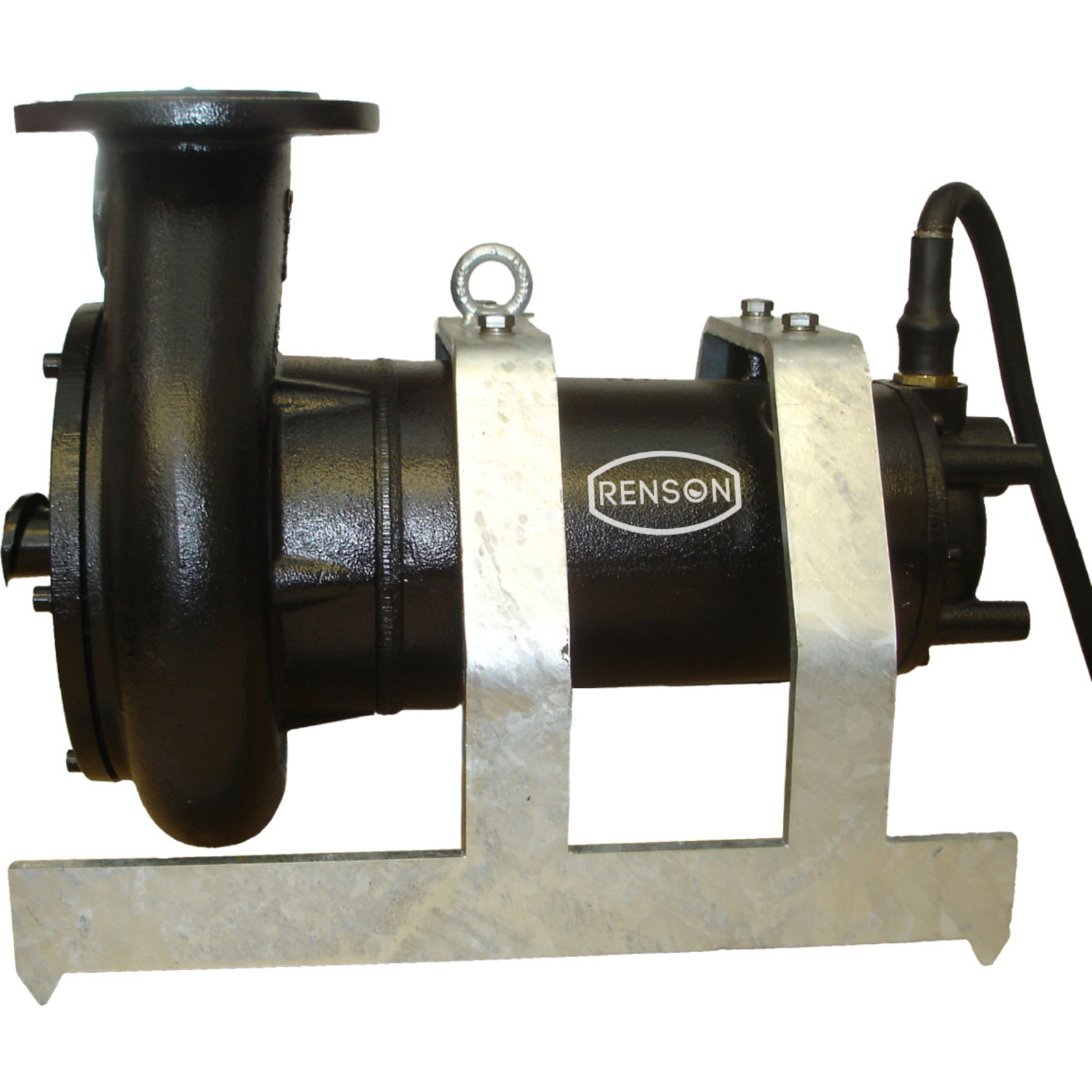

Le kit accessoires comprend notamment des colliers de serrage en acier zingué, un tuyau EPDM de 5 mètres, un kit de raccordement galvanisé, un châssis de soutien horizontal pour pompe DN80, un coffret de commande adapté aux pompes ou malaxeurs de 2,2 kW à 5,5 kW et une sonde de niveau à lisier.
Caractéristiques techniques principales :
- Type de roue : couteau contre couteau
- Hauteur manométrique maximale : 9,8 mètres
- Débit maximal : 1 800 litres/minute
- Granulométrie maximale : 28 mm
- Taux de matière sèche maximal : 9 à 12 % selon usage
- Tension : 380 V triphasé
- Puissance : 4 kW
- Ampérage : 9,10 A
- Dimensions : hauteur 677 mm, largeur 436 mm, longueur 345 mm
- Poids : 88 kg
- Diamètre nominal de raccordement (DNR) : 100 mm (DN80)
- Hauteur d’axe : 80 mm
Conditions d’utilisation :
- Usage intensif en immersion complète, immersion maximale de 20 mètres
- Température maximale du liquide pompé : 40°C
- Plage de pH du liquide : 5 à 12
- Le liquide pompé peut contenir des particules solides jusqu’à 28 mm et un taux de matière sèche jusqu’à 12 %
Avantages produit :
- Adaptée au relevage d’eaux chargées dans le secteur agricole
- Broye efficacement les particules solides et fibreuses pour éviter les colmatages
- Livrée avec un kit complet d’accessoires facilitant l’installation et la maintenance
Recommandations et maintenance :
- Pompe à installer dans un environnement conforme aux normes électriques et de sécurité
- Contrôles réguliers recommandés, notamment du niveau d’huile, de l’usure des parties hydrauliques et des protections thermiques
- Vidange d’huile recommandée toutes les 5 000 à 7 000 heures (ou 2 500 heures en conditions sévères)
- Nettoyage et réglage du broyeur et des couteaux pour garantir la performance
Normes et certifications :
- Conforme à la directive européenne 98/37/CE relative aux machines
- Respecte les normes environnementales RoHS et DEEE pour l’élimination des équipements électriques
Le coffret pompe RENSON 854103 avec son kit accessoires 817110 constitue une solution robuste, performante et adaptée aux besoins agricoles pour le pompage d’eaux chargées, avec un ensemble technique complet garantissant fiabilité et facilité d’installation.
La pompe est construite en fonte avec un arbre moteur en acier inoxydable et une garniture mécanique en carbure de silicium côté hydraulique et moteur. Le moteur IE1 triphasé 380 V - 50 Hz, avec rotor à cage d’écureuil, intègre une protection thermique assurée par trois sondes thermiques coupant à 132°C. La vitesse de rotation est de 1 450 tours/minute, avec un indice de protection IP68 et une classe d’isolation F.
Le kit accessoires comprend des colliers de serrage en acier zingué, un tuyau EPDM de 5 mètres, un kit de raccordement galvanisé, un châssis de soutien horizontal pour pompe DN80, un coffret de commande adapté aux pompes ou malaxeurs de 2,2 kW à 5,5 kW, ainsi qu’une sonde de niveau à lisier, facilitant l’installation et la maintenance.
Caractéristiques techniques principales :
- Type de roue : couteau contre couteau
- Hauteur manométrique maximale : 9,8 mètres
- Débit maximal : 1 800 litres/minute
- Granulométrie maximale : 28 mm
- Taux de matière sèche maximal : 9 à 12 % selon usage
- Tension : 380 V triphasé
- Puissance : 4 kW
- Ampérage : 9,10 A
- Vitesse de rotation : 1 450 tours/minute
- Couplage : étoile
- Diamètre nominal de raccordement (DNR) : 100 mm (DN80)
- Dimensions : hauteur 677 mm, largeur 436 mm, longueur 345 mm
- Poids : 88 kg
- Hauteur d’axe : 80 mm
Conditions d’utilisation :
- Usage intensif en immersion complète, immersion maximale de 20 mètres
- Température maximale du liquide pompé : 40°C
- Plage de pH du liquide : 5 à 12
- Le liquide pompé peut contenir des particules solides jusqu’à 28 mm et un taux de matière sèche jusqu’à 12 %
Avantages produit :
- Adaptée au relevage d’eaux chargées dans le secteur agricole
- Broie efficacement les particules solides et fibreuses pour éviter les colmatages
- Livrée avec un kit complet d’accessoires facilitant l’installation et la maintenance
Recommandations et maintenance :
- Installation dans un environnement conforme aux normes électriques et de sécurité
- Contrôles réguliers recommandés, notamment du niveau d’huile, de l’usure des parties hydrauliques et des protections thermiques
- Vidange d’huile recommandée toutes les 5 000 à 7 000 heures, ou toutes les 2 500 heures en conditions sévères
- Nettoyage et réglage du broyeur et des couteaux pour garantir la performance
Normes et certifications :
- Conforme à la directive européenne 98/37/CE relative aux machines
- Respecte les normes environnementales RoHS et DEEE pour l’élimination des équipements électriques
Cette solution robuste et performante garantit fiabilité et facilité d’installation pour le pompage d’eaux chargées dans les applications agricoles.
- type de roue : couteau contre couteau
- hauteur manométrique maximale : 9,80 mètres
- débit maximal : 1800 l/min
- granulométrie maximale : 28 mm
- taux de matière sèche maximal : 9 %
- modèle : PTS 100
- tension : 380 V
- puissance : 4 kW
- ampérage : 9,10 A
- vitesse de rotation : 1450 tours/min
- couplage : étoile
- diamètre nominal de raccordement (DNR) : 100
- hauteur : 677 mm
- largeur : 436 mm
- longueur : 345 mm
- poids : 88 kg
- hauteur d’axe : 80 mm
- pompe dilacératrice en fonte
- couteaux en acier au chrome vanadium facilement interchangeables
- arbre moteur en acier inoxydable
- garniture mécanique en carbure de silicium côté hydraulique et côté moteur
- livré avec 10 mètres de câble
- moteur IE1 triphasé, bobinage 380 V - 50 Hz
- rotor à cage d’écureuil
- 3 sondes thermiques intégrées pour protection au-delà de 132°C
- indice de protection IP68 - classe F
Le principe d’utilisation repose sur un système de broyage des particules solides dès leur entrée dans la pompe, grâce à des couteaux contre couteaux en acier au chrome vanadium. La pompe fonctionne en triphasé 380 V, avec un moteur asynchrone à rotor à cage d’écureuil, tournant à 1 450 tours/minute.
Pour son fonctionnement, il faut s’assurer que la pompe soit immergée en permanence dans le liquide, qui doit avoir une température maximale de 40°C et un pH compris entre 5 et 12. Le liquide pompé peut contenir des particules solides jusqu’à 28 mm de granulométrie et un taux de matière sèche maximal de 12 %. La pompe est utilisée en usage intensif, avec un débit maximal de 1 800 litres/minute et une hauteur de refoulement maximale de 9,8 mètres.
Avant mise en service, il est nécessaire de vérifier le niveau d’huile dans la chambre d’huile, de s’assurer que le rotor n’est pas bloqué en actionnant la roue par l’orifice d’aspiration, puis de raccorder les câbles d’alimentation au coffret de commande en respectant le sens de rotation indiqué. Le démarrage doit être effectué uniquement après que la pompe soit montée à sa place.
En cas de fonctionnement non conforme, des contrôles doivent être réalisés sur les tensions d’alimentation, l’équilibre des courants sur les phases, le sens de rotation, le niveau d’huile, ainsi que sur l’absence d’obstruction de la roue ou des tuyauteries.
Le kit accessoires livré avec la pompe comprend notamment des colliers de serrage, un tuyau EPDM de 5 mètres, un kit de raccordement galvanisé, un châssis de soutien horizontal pour pompe DN80, un coffret de commande adapté aux puissances de 2,2 kW à 5,5 kW, ainsi qu’une sonde de niveau à lisier, facilitant l’installation et la maintenance.
La maintenance régulière inclut le contrôle du niveau d’huile, le nettoyage et le réglage du broyeur et des couteaux, ainsi que la vidange d’huile toutes les 5 000 à 7 000 heures en conditions normales (ou toutes les 2 500 heures en conditions sévères). Il est recommandé d’effectuer des contrôles de prévention au moins une fois par mois ou toutes les 200 à 300 heures de fonctionnement, notamment sur le bruit, les vibrations, et l’équilibre de l’intensité sur les phases.

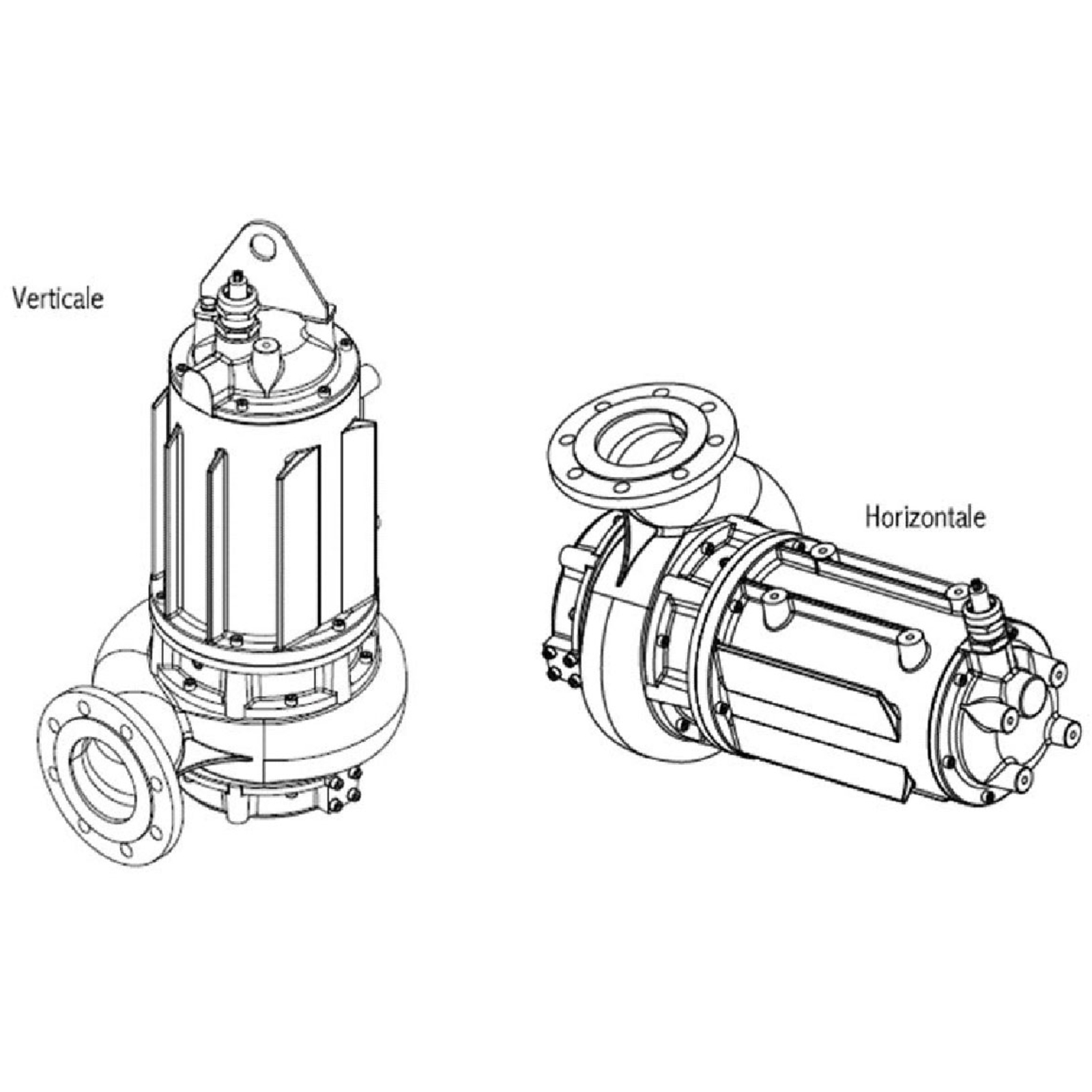

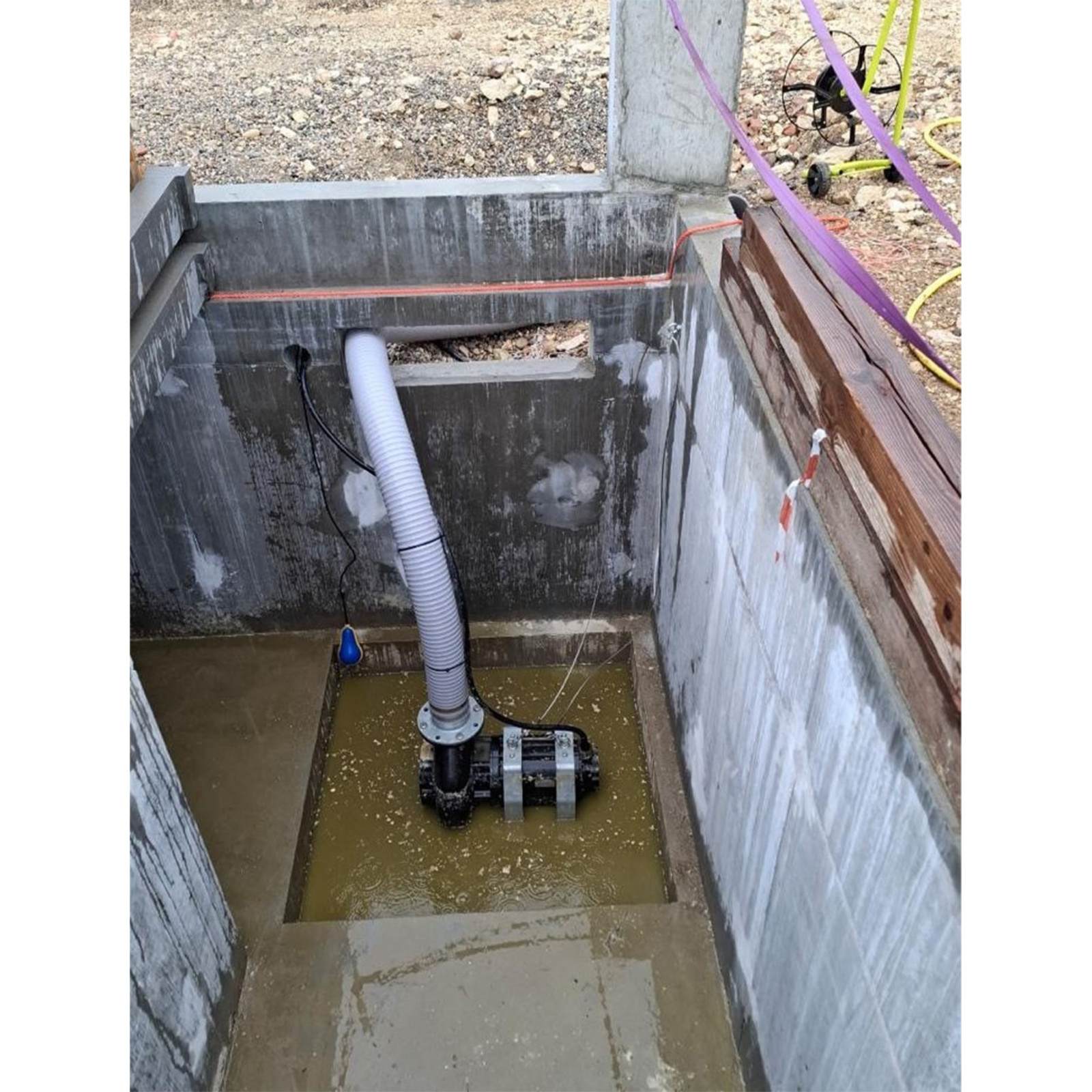

L’installation peut être réalisée avec un pieu immergé et un coulisseau, permettant de positionner la pompe verticalement dans le bassin, avec un système de levage par treuil et chaîne de sécurité pour faciliter l’entretien.
En résumé, la pompe s’utilise pour le relevage intensif d’eaux chargées en milieu agricole, en immersion complète, avec un contrôle rigoureux de l’installation électrique, du sens de rotation, du niveau d’huile et des éléments de broyage, afin d’obtenir un pompage efficace des liquides chargés de particules solides et fibreuses.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quels sont les types de liquides et les particules que cette pompe peut relever ?
La pompe dilacératrice RENSON 854103 est conçue pour relever des eaux chargées de particules solides et de matières fibreuses, notamment dans des applications agricoles comme le relevage de lisier. Elle peut traiter des particules jusqu'à 28 mm de granulométrie avec un taux de matière sèche maximal de 9 à 12 % selon l’usage.
Quelles sont les conditions d’utilisation à respecter pour garantir la performance de la pompe ?
Cette pompe est prévue pour un usage intensif en immersion complète jusqu’à 20 mètres de profondeur. La température maximale du liquide pompé ne doit pas dépasser 40°C et le pH doit être compris entre 5 et 12. Le liquide véhiculé doit respecter la granulométrie et le taux de matière sèche indiqués pour éviter tout risque de colmatage ou d’endommagement.
Quels sont les éléments inclus dans le kit accessoires livré avec la pompe ?
Le kit accessoires comprend des colliers de serrage en acier zingué, un tuyau EPDM de 5 mètres, un kit de raccordement galvanisé, un châssis de soutien horizontal pour pompe DN80, un coffret de commande adapté aux pompes de 2,2 kW à 5,5 kW, ainsi qu’une sonde de niveau à lisier. Ce kit facilite l’installation et la maintenance de la pompe.
Quelles sont les caractéristiques techniques principales de la pompe ?
La pompe est équipée d’un moteur triphasé IE1 de 4 kW, 380 V - 50 Hz, avec rotor à cage d’écureuil, protection thermique intégrée (3 sondes coupant à 132°C) et indice de protection IP68. Sa vitesse de rotation est de 1450 tours/minute, avec un débit maximal de 1800 l/min et une hauteur manométrique maximale de 9,8 mètres.
Quelles sont les recommandations pour l’entretien et la maintenance de la pompe ?
Il est recommandé de contrôler régulièrement le niveau d’huile, l’usure des parties hydrauliques, et la protection thermique. La vidange d’huile doit être réalisée toutes les 5000 à 7000 heures en conditions normales, ou toutes les 2500 heures en conditions sévères. Le nettoyage et le réglage des couteaux du broyeur sont nécessaires pour maintenir la performance.
Quelles précautions de sécurité faut-il observer lors de l’installation et de l’utilisation ?
L’installation doit être réalisée dans un environnement conforme aux normes électriques et de sécurité. Le personnel intervenant doit être qualifié et respecter les consignes de sécurité, notamment concernant le débranchement avant intervention, la ventilation des cuves, et la protection contre les risques électriques ou d’explosion. Le manuel d’installation détaille les procédures de sécurité à suivre.
