Coffret pompe de relevage lisier DN150 11 kW avec Kit d'accessoires RENSON - 817066
Référence : U003817066
Découvrez Coffret pompe de relevage lisier DN150 11 kW avec Kit d'accessoires RENSON - 817066 disponible à l'achat
- Broyage efficace des solides grâce à la roue couteau contre couteau
- Débit maximal de 5400 l/min pour un pompage intensif
- Hauteur de refoulement jusqu’à 12.6 mètres
- Construction robuste en fonte et acier inoxydable
- Protection moteur IP68 avec sondes thermiques intégrées
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Ce coffret pompe de relevage lisier DN150 11 kW avec kit d'accessoires RENSON est conçu pour relever des eaux chargées, notamment dans des applications agricoles telles que le lisier.

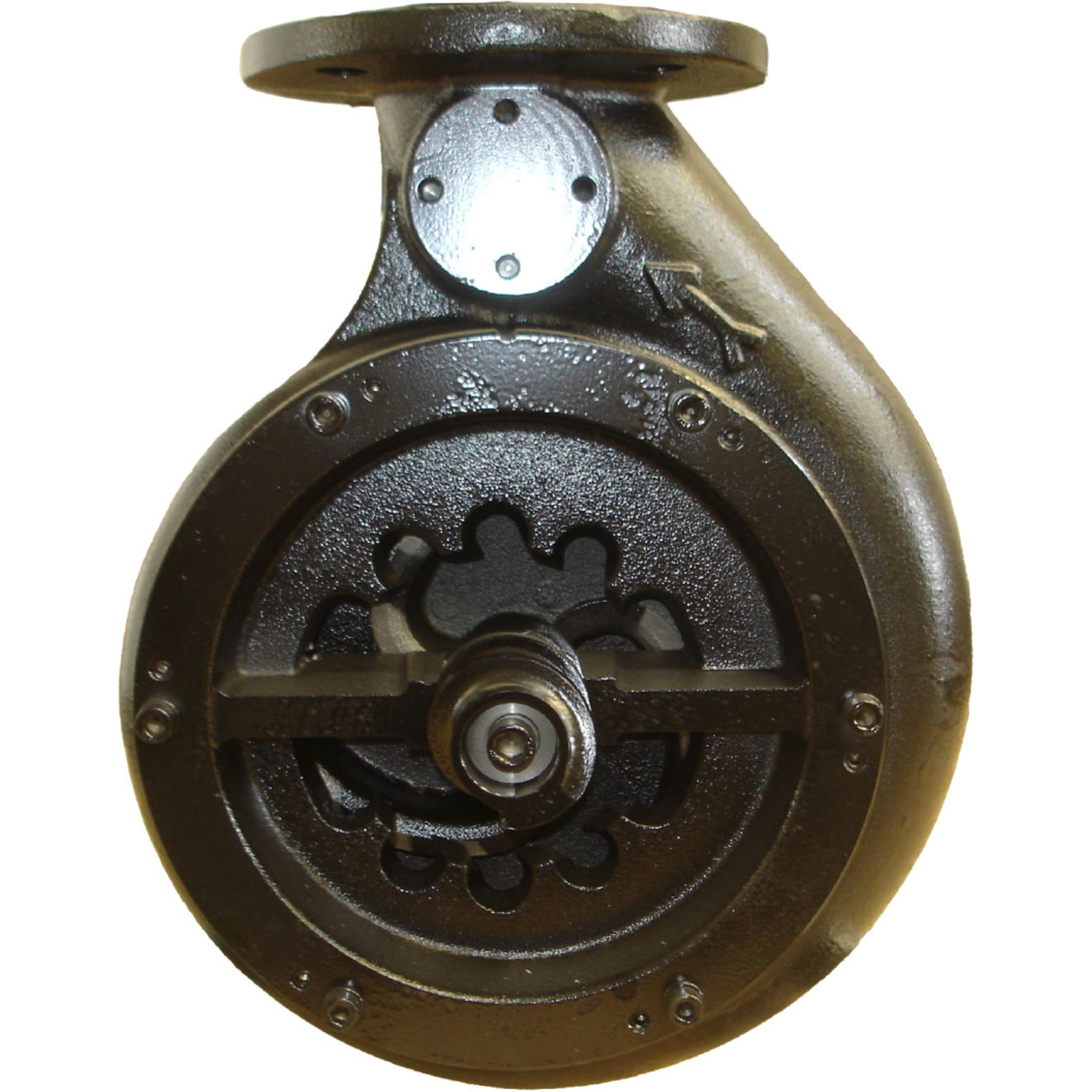

Cette pompe triphasée de relevage est équipée d’une roue type couteau contre couteau, capable de broyer toutes les particules solides et matières fibreuses dès leur entrée dans la pompe.
Elle supporte un liquide chargé de particules solides avec une granulométrie maximale de 40 mm et un taux de matière sèche allant jusqu’à 12%.
Le liquide pompé peut avoir un pH compris entre 5 et 12, avec une température maximale de 40°C.

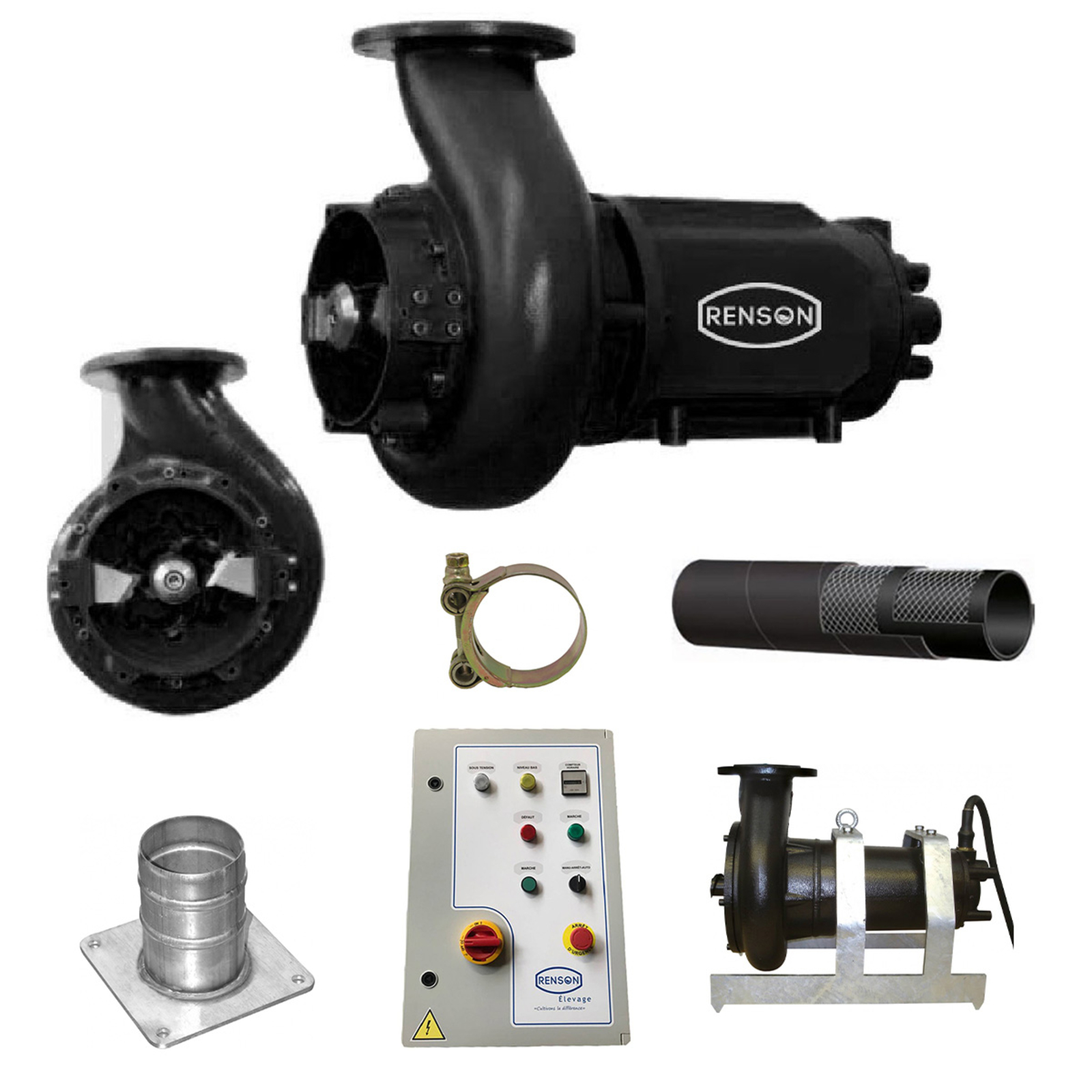

Le coffret comprend la pompe DN150 (code 854104) d’une puissance de 11 kW, ainsi qu’un kit d’accessoires complet (code 817117) composé notamment de colliers de serrage en acier zingué, 5 mètres de tuyau lisier Ø150, un kit de raccordement galva, un châssis de soutien galva horizontal, une armoire de commande 11 kW avec démarrage progressif version 2020, et une sonde de niveau à lisier.
La pompe est conçue pour un usage intensif en immersion complète, avec une profondeur maximale d’immersion de 20 mètres.

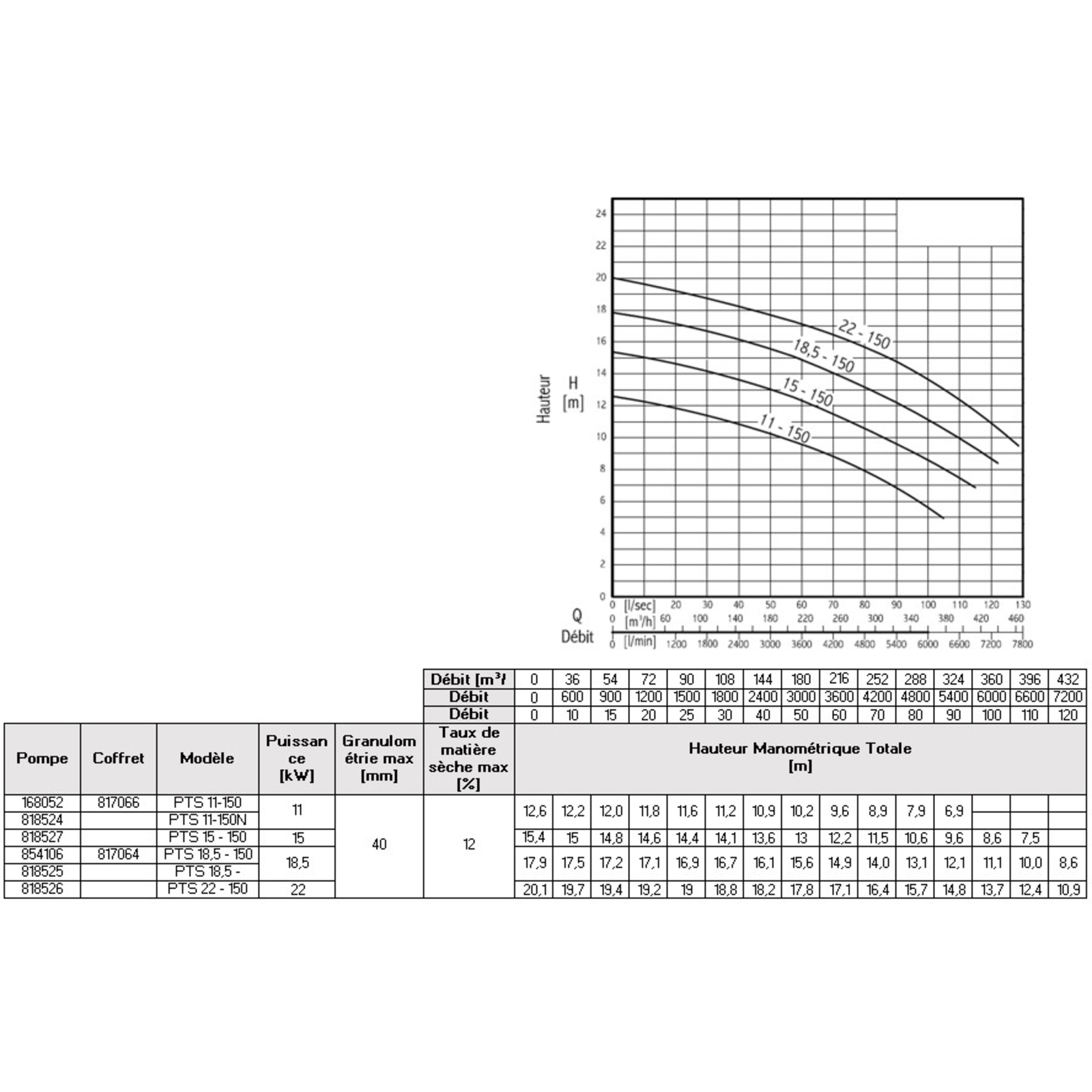

Elle peut assurer une hauteur de refoulement maximale de 12,6 mètres et un débit maximal de 5400 litres par minute (soit 288 m³/h à 4,2 m de hauteur manométrique).
Sur le plan technique, la pompe est construite en fonte avec un arbre moteur en acier inoxydable.
Les couteaux sont en acier au chrome vanadium, facilement interchangeables.
La garniture mécanique côté hydraulique est en carbure de silicium, assurant une grande résistance à l’usure.
Le moteur IE1 triphasé fonctionne sous une tension de 380 V – 50 Hz, avec un rotor à cage d’écureuil et une vitesse de rotation de 1450 tours par minute.
Il est protégé par un indice IP68 et une classe d’isolement F.
Trois sondes thermiques intégrées dans le bobinage protègent le moteur contre la surchauffe au-delà de 132°C.

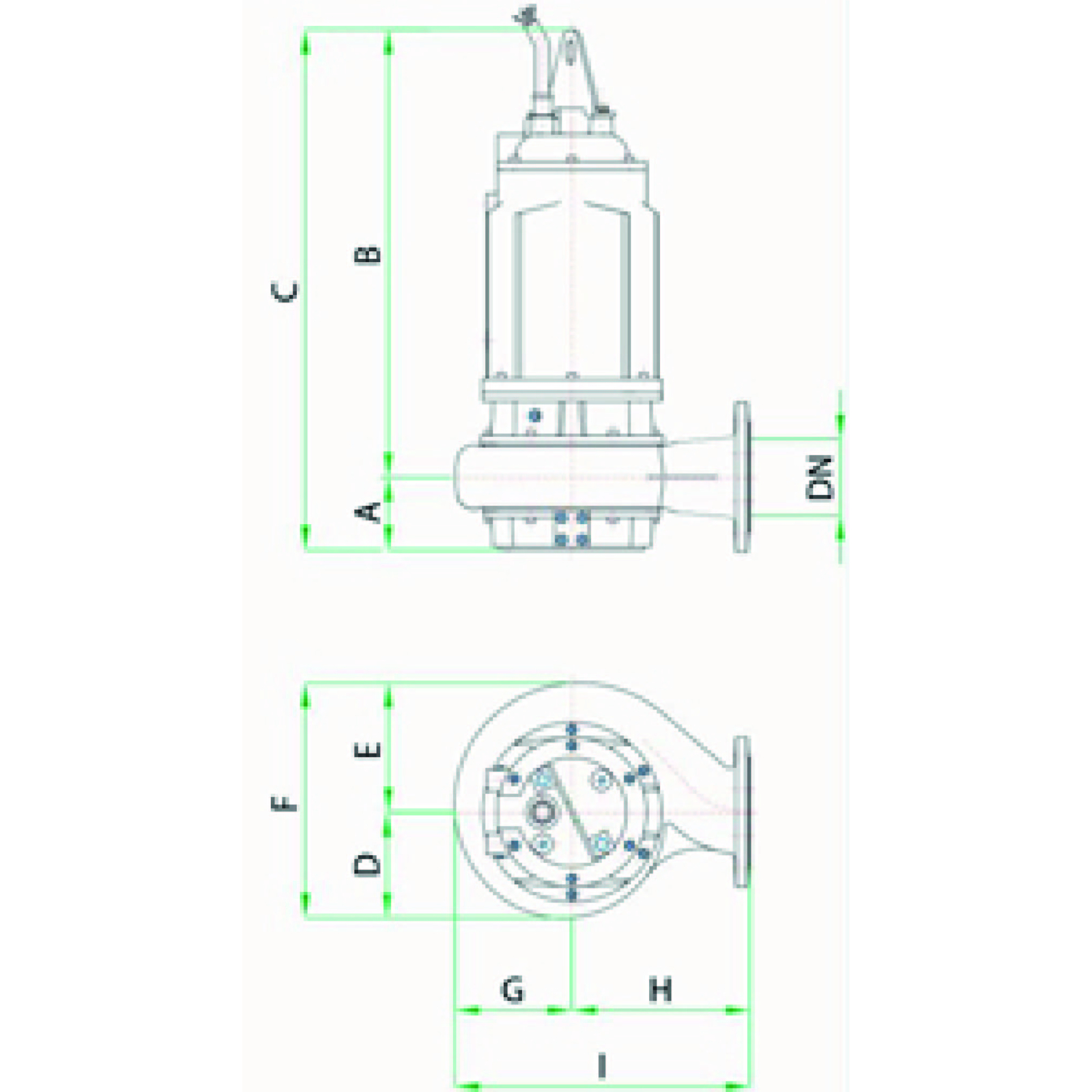

Les dimensions sont les suivantes : hauteur 955 mm, largeur 568 mm, longueur 454 mm.
Le poids total de la pompe est de 213 kg.
Le coffret est livré avec 10 mètres de câble.
Ce produit est conforme aux normes de sécurité européennes et bénéficie des certifications CE et RoHS.
Il est recommandé de respecter les conditions d’utilisation, notamment la température maximale du liquide, la profondeur d’immersion, et les caractéristiques électriques.
La pompe doit être installée et entretenue selon les instructions fournies, en particulier pour le contrôle du niveau d’huile, le nettoyage et le réglage des pièces d’usure.

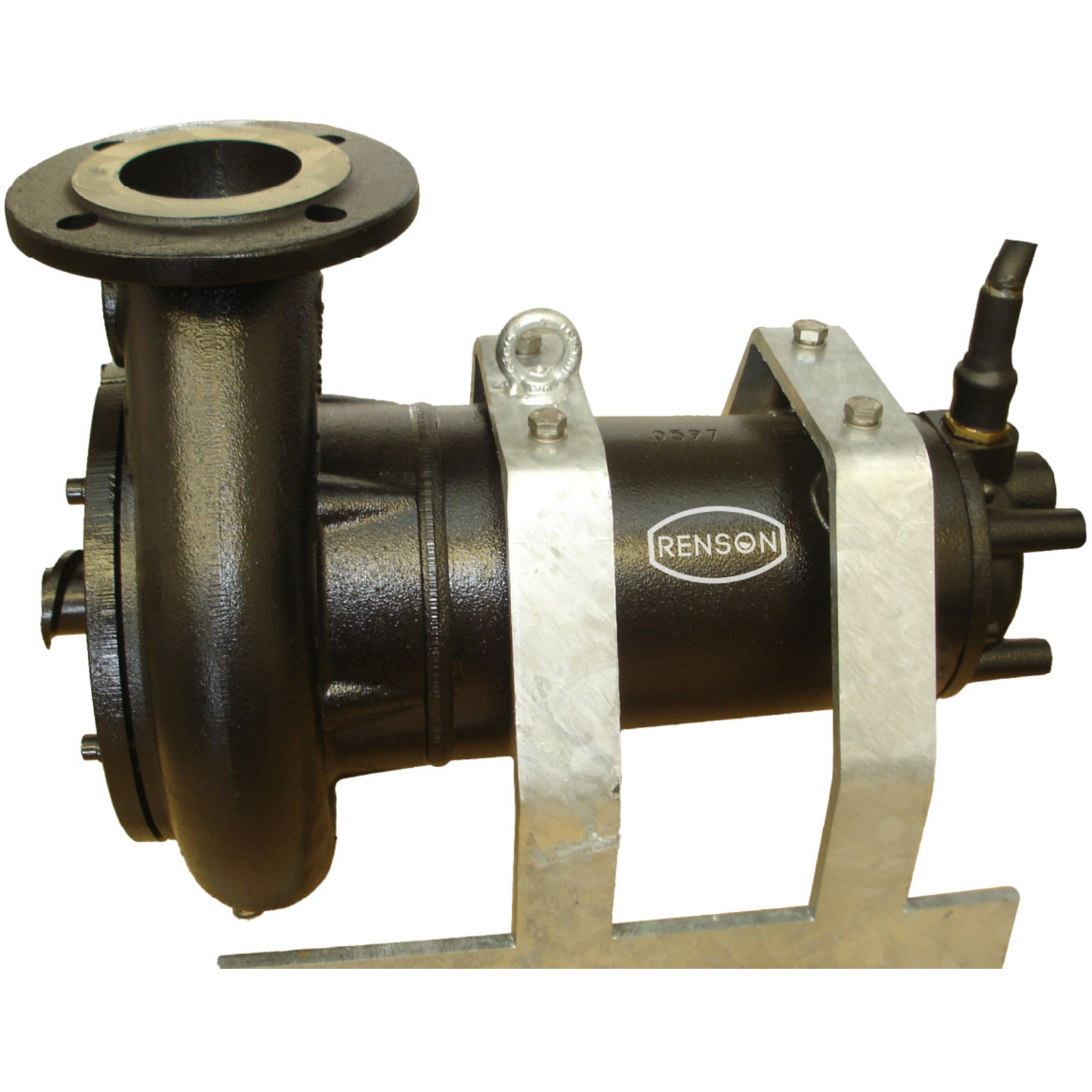

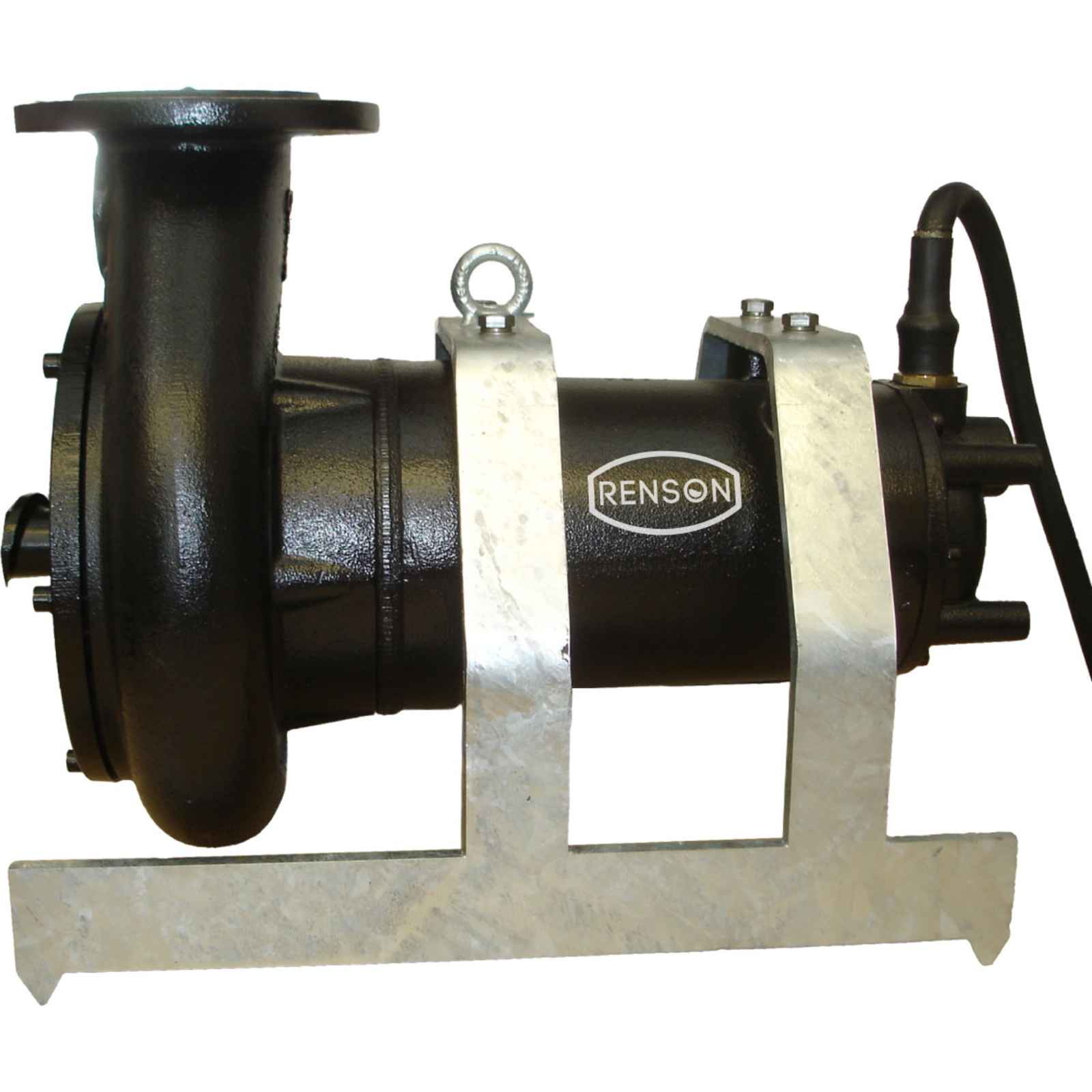

Enfin, le système de relevage avec pieu immergé et coulisseau assure une installation stable et sécurisée, avec un dispositif de levage et de sécurité adapté.
En résumé, ce coffret pompe RENSON est un équipement robuste et performant, spécialement conçu pour le pompage de liquides chargés en milieu agricole, garantissant un broyage efficace des matières solides et une grande fiabilité en conditions d’usage intensif.
Le coffret comprend la pompe DN150 (référence 854104) d’une puissance de 11 kW, ainsi qu’un kit complet d’accessoires (référence 817117) incluant notamment des colliers de serrage en acier zingué, 5 mètres de tuyau lisier Ø150, un kit de raccordement galva, un châssis de soutien galva horizontal, une armoire de commande 11 kW avec démarrage progressif version 2020, et une sonde de niveau à lisier.
La pompe est conçue pour un usage intensif en immersion complète jusqu’à 20 mètres de profondeur, assurant une hauteur de refoulement maximale de 12,6 mètres et un débit maximal de 5400 litres par minute (soit 288 m³/h à 4,2 m de hauteur manométrique). Sa construction robuste en fonte comprend un arbre moteur en acier inoxydable et des couteaux en acier au chrome vanadium facilement interchangeables. La garniture mécanique côté hydraulique est en carbure de silicium, garantissant une excellente résistance à l’usure.
Le moteur IE1 triphasé fonctionne sous une tension de 380 V – 50 Hz avec un rotor à cage d’écureuil, une vitesse de rotation de 1450 tours par minute, un indice de protection IP68 et une classe d’isolement F. Trois sondes thermiques intégrées protègent le moteur contre la surchauffe au-delà de 132°C. Le coffret est livré avec 10 mètres de câble.
Les dimensions de l’ensemble sont de 955 mm de hauteur, 568 mm de largeur et 454 mm de longueur, pour un poids total de 213 kg.
Ce système de relevage intègre un pieu immergé et un coulisseau assurant une installation stable et sécurisée, avec un dispositif de levage et de sécurité adapté. Il est conforme aux normes de sécurité européennes et bénéficie des certifications CE et RoHS.
Ce coffret pompe RENSON allie robustesse, performance et fiabilité pour le pompage intensif de liquides chargés en milieu agricole, avec un broyage efficace des matières solides et une grande longévité des composants.
- Type de roue : couteau contre couteau
- Hauteur manométrique totale (HMT) max : 12,60 mètres
- Débit max : 5400 l/min
- Granulométrie max : 40 mm
- Taux de matière sèche max : 9 %
- Modèle : PTS 150
- Tension : 380 V
- Puissance : 11 kW
- Ampérage : 22,40 A
- Vitesse de rotation : 1450 tours/min
- Couplage : étoile
- DNR : 150
- Hauteur : 955 mm
- Largeur : 568 mm
- Longueur : 454 mm
- Poids : 213 kg
- Pompe RENSON utilisée : 854104
- Construction : pompe dilacératrice en fonte
- Couteaux en acier au chrome vanadium facilement interchangeables
- Arbre moteur en acier inoxydable
- Garniture mécanique en carbure de silicium côté hydraulique et côté moteur
- Moteur IE1 triphasé, bobinage 380 V - 50 Hz, rotor à cage d'écureuil
- Indice de protection IP68 - classe F
- Protection moteur par 3 sondes thermiques intégrées pour protection au-delà de 132°C
- Livré avec 10 mètres de câble
Le principe d’utilisation repose sur une roue de type couteau contre couteau qui broie les particules solides dès leur entrée dans la pompe. Le liquide pompé doit avoir un pH compris entre 5 et 12, une température maximale de 40°C, un taux de matière sèche jusqu’à 12 % et une granulométrie maximale de 40 mm.
La pompe doit être immergée jusqu’à une profondeur maximale de 20 mètres pour assurer un refroidissement optimal du moteur. Le coffret comprend également un kit d’accessoires permettant l’installation et la commande, notamment une armoire de commande avec démarrage progressif et une sonde de niveau à lisier.
Pour obtenir le résultat attendu, il faut vérifier avant installation que la pompe n’est pas bloquée (en actionnant la roue par l’orifice d’aspiration), contrôler le niveau d’huile dans la chambre d’huile, et raccorder correctement les câbles d’alimentation en respectant le sens de rotation indiqué. La pompe doit être installée dans une fosse ou un bassin adapté, avec un support et un coulisseau assurant sa stabilité et sa mobilité verticale.
En cas de fonctionnement non conforme, il convient de vérifier les causes suivantes : alimentation électrique correcte, absence de blocage ou d’obstruction de la roue, bon sens de rotation, état des clapets et tuyauterie, absence de poches d’air, et bon fonctionnement des capteurs de niveau.
Le pompage assure un débit maximal de 5400 litres par minute avec une hauteur de refoulement maximale de 12,6 mètres. Le système permet un pompage intensif et continu de liquides chargés, avec broyage efficace des matières solides dès leur entrée.
Les opérations d’entretien incluent le contrôle régulier de l’état des pièces exposées à l’usure, le nettoyage des parties hydrauliques, la vidange et le remplissage d’huile selon les intervalles indiqués, ainsi que le réglage du broyeur hydraulique. Toute intervention doit respecter les consignes de maintenance pour garantir la continuité de l’usage.

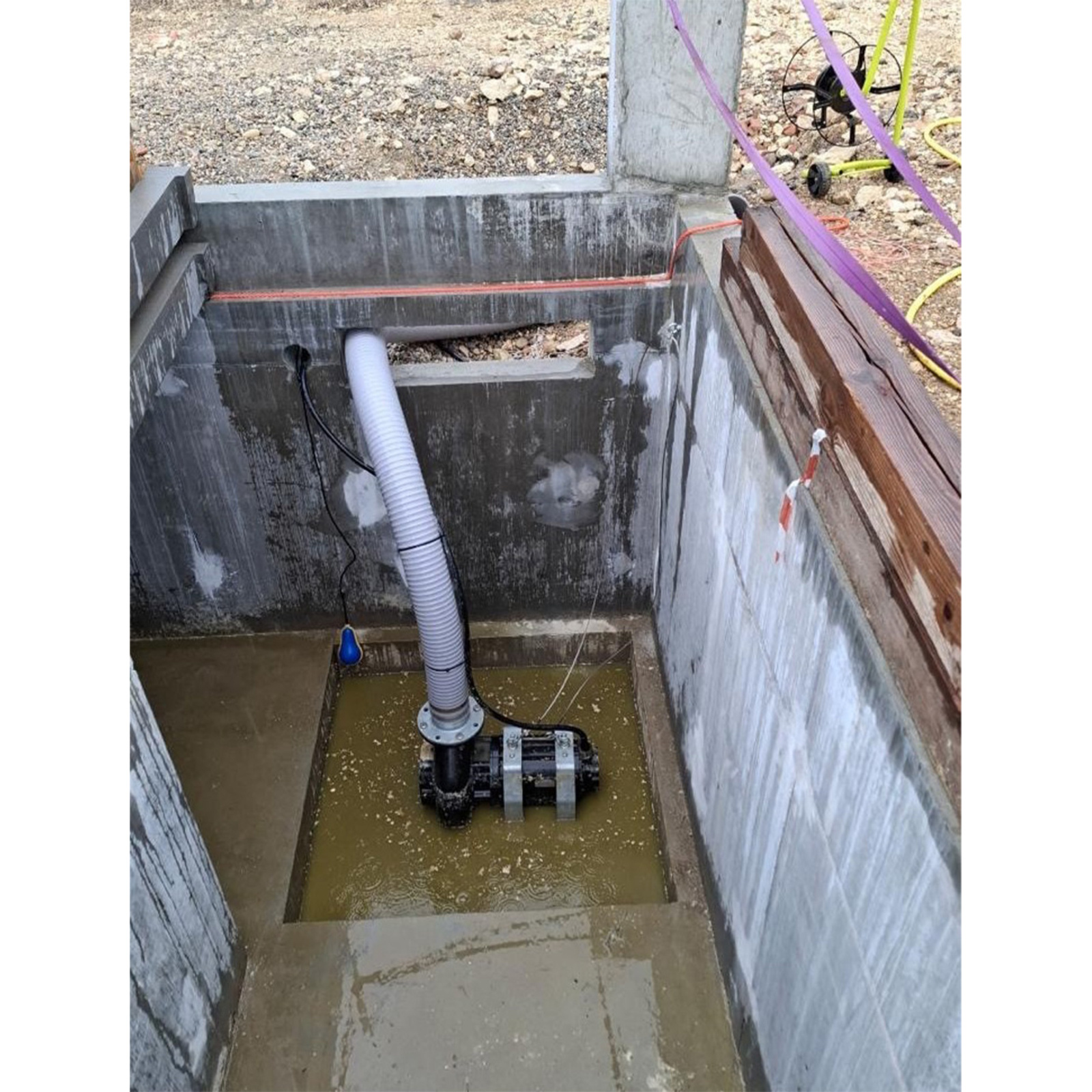

L’installation avec pieu immergé et coulisseau facilite la mise en place et la maintenance, en permettant de descendre et remonter la pompe verticalement tout en assurant la sécurité et la stabilité du système.
Ainsi, l’usage de ce coffret pompe s’inscrit dans un cadre agricole intensif pour relever des eaux chargées, avec un contrôle précis des conditions d’immersion, de température, de granulométrie et de composition du liquide pompé, garantissant un fonctionnement continu et un rendement conforme aux spécifications.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelle est la capacité maximale de granulométrie et le taux de matière sèche supportés par cette pompe ?
Cette pompe de relevage supporte une granulométrie maximale de 40 mm et un taux de matière sèche allant jusqu’à 12 % dans le liquide pompé. Ces caractéristiques sont essentielles pour traiter efficacement des eaux chargées de particules solides et fibres, notamment dans les applications agricoles comme le pompage de lisier.
Quelles sont les conditions d’utilisation maximales concernant la profondeur d’immersion et la température du liquide ?
La pompe est conçue pour un usage en immersion complète avec une profondeur maximale d’immersion de 20 mètres. La température maximale du liquide pompé ne doit pas dépasser 40°C, et le pH doit être compris entre 5 et 12 pour garantir un fonctionnement optimal et sécurisé.
Quels éléments composent le kit d’accessoires fourni avec la pompe ?
Le coffret inclut un kit complet d’accessoires composé de colliers de serrage en acier zingué, 5 mètres de tuyau lisier diamètre 150 mm, un kit de raccordement galvanisé, un châssis de soutien galva horizontal, une armoire de commande 11 kW avec démarrage progressif version 2020, ainsi qu’une sonde de niveau à lisier. Ce kit facilite l’installation et l’utilisation immédiate de la pompe.
Comment la pompe assure-t-elle la protection du moteur contre la surchauffe ?
Le moteur triphasé IE1 est équipé de trois sondes thermiques intégrées dans le bobinage qui protègent le moteur en coupant l’alimentation en cas de surchauffe au-delà de 132°C. Cette protection contribue à la fiabilité et à la longévité du moteur dans des conditions d’usage intensif.
Quels sont les matériaux utilisés pour la construction de la pompe et ses pièces d’usure ?
La pompe est construite en fonte avec un arbre moteur en acier inoxydable. Les couteaux sont en acier au chrome vanadium, facilement interchangeables, et la garniture mécanique côté hydraulique est en carbure de silicium, assurant une grande résistance à l’usure et à la corrosion dans les liquides chargés.
Quelles sont les dimensions et le poids de la pompe ?
Les dimensions de la pompe sont : hauteur 955 mm, largeur 568 mm, longueur 454 mm. Son poids total est de 213 kg, ce qui nécessite une installation et une manutention adaptées.
Quels sont les critères électriques et de performance de cette pompe ?
La pompe fonctionne sous une tension de 380 V – 50 Hz, avec une puissance de 11 kW et un ampérage de 22,40 A. Sa vitesse de rotation est de 1450 tours par minute. Elle peut atteindre un débit maximal de 5400 litres par minute et une hauteur manométrique totale maximale de 12,6 mètres.
