Coffret pompe dilacératrice triphasée 9 kW DN100 avec Kit d'accessoires RENSON - 817065
Référence : U003817065
Découvrez Coffret pompe dilacératrice triphasée 9 kW DN100 avec Kit d'accessoires RENSON - 817065 disponible à l'achat
- Relevage efficace d’eaux chargées en particules solides et fibreuses
- Kit complet avec tuyau EPDM 5 mètres et armoire de commande 9 kW
- Pompe robuste en fonte avec couteaux en acier chrome vanadium
- Hauteur manométrique maximale de 16.10 mètres pour un débit de 2400 l/min
- Protection moteur IP68 avec sondes thermiques intégrées
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le coffret pompe dilacératrice triphasée 9 kW DN100 avec kit d'accessoires RENSON (réf. 817065) est spécialement conçu pour relever des eaux chargées, notamment dans des applications agricoles telles que le lisier.

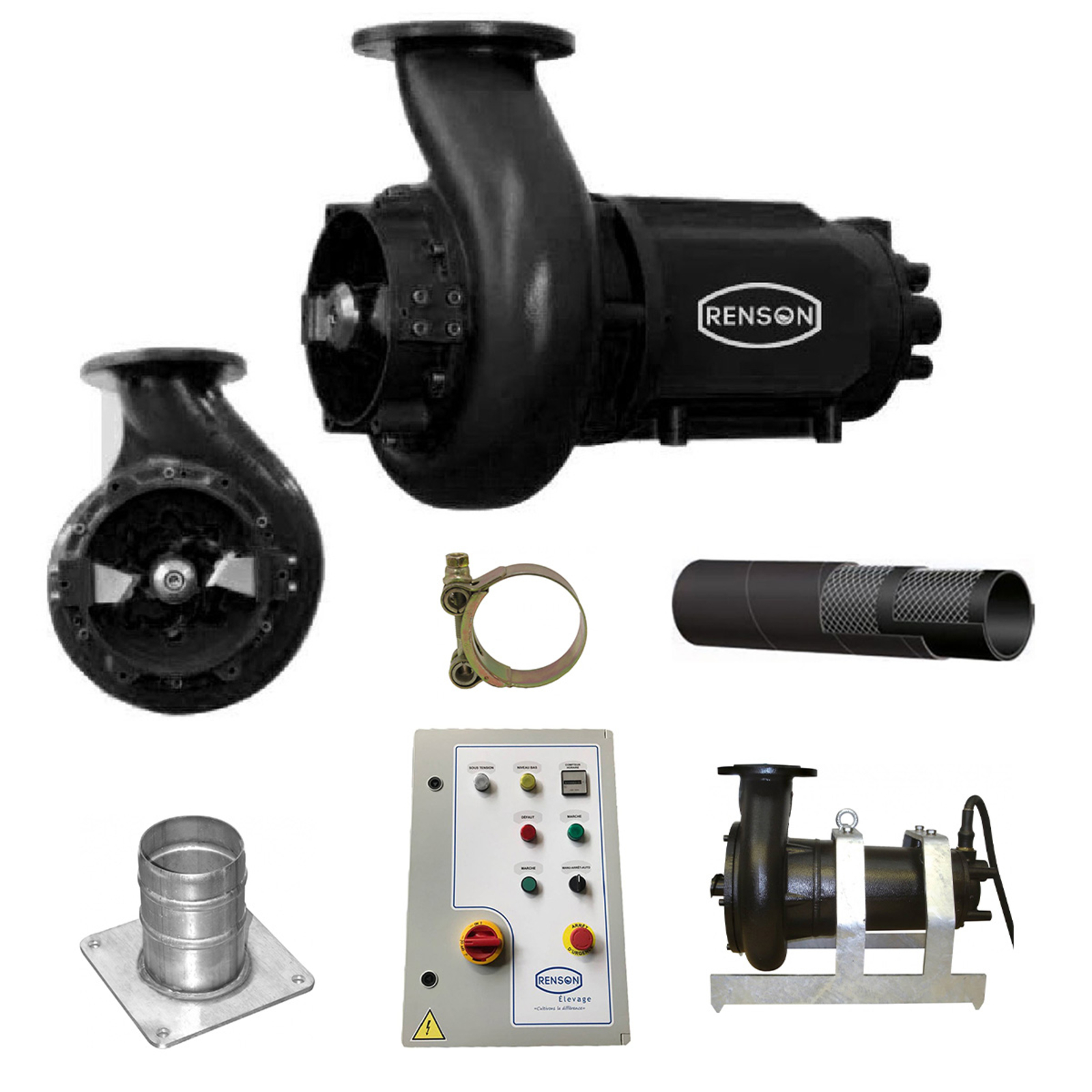

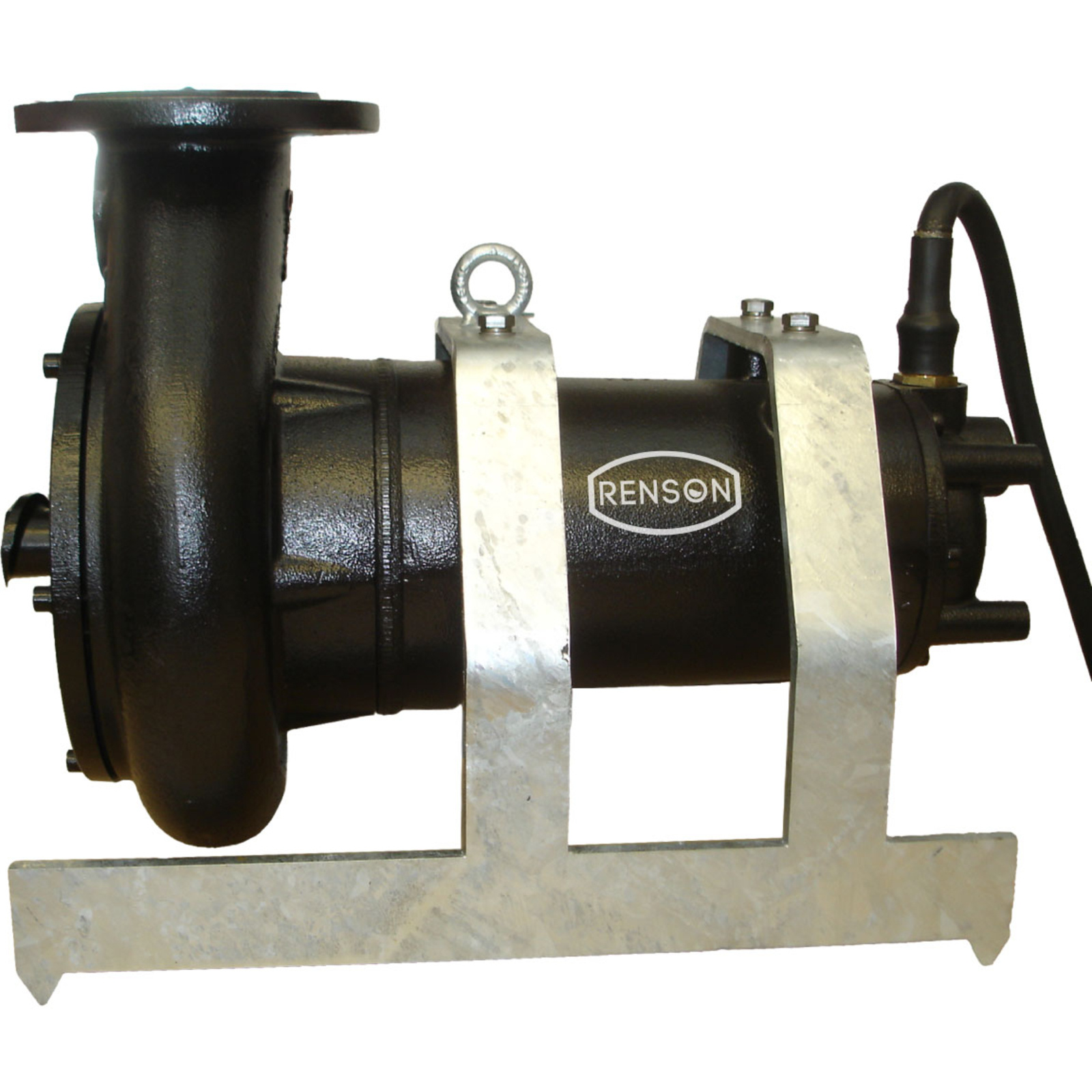

Cette pompe de relevage est vendue avec un kit complet d'accessoires comprenant un collier de serrage en acier zingué, un tuyau EPDM de 5 mètres, un kit de raccordement galvanisé, un châssis de soutien horizontal, une armoire de commande 9 kW avec démarrage progressif V.2020 et une sonde de niveau à lisier.

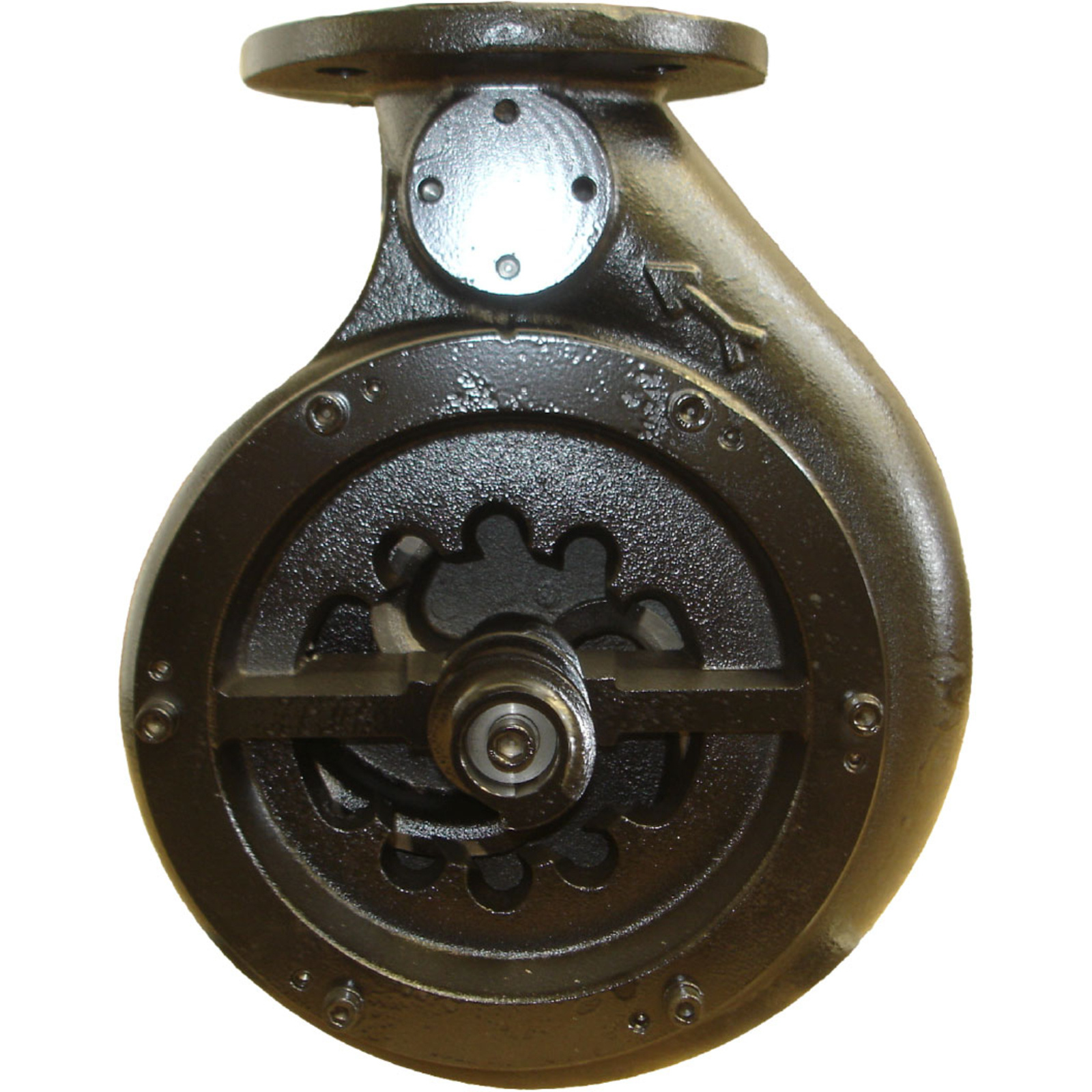

Elle supporte une eau chargée de particules solides et de matières fibreuses et broie toutes les particules dès leur entrée grâce à son système couteau contre couteau.
Un traitement spécifique est possible sur demande, notamment pour des applications avec farine de paille.

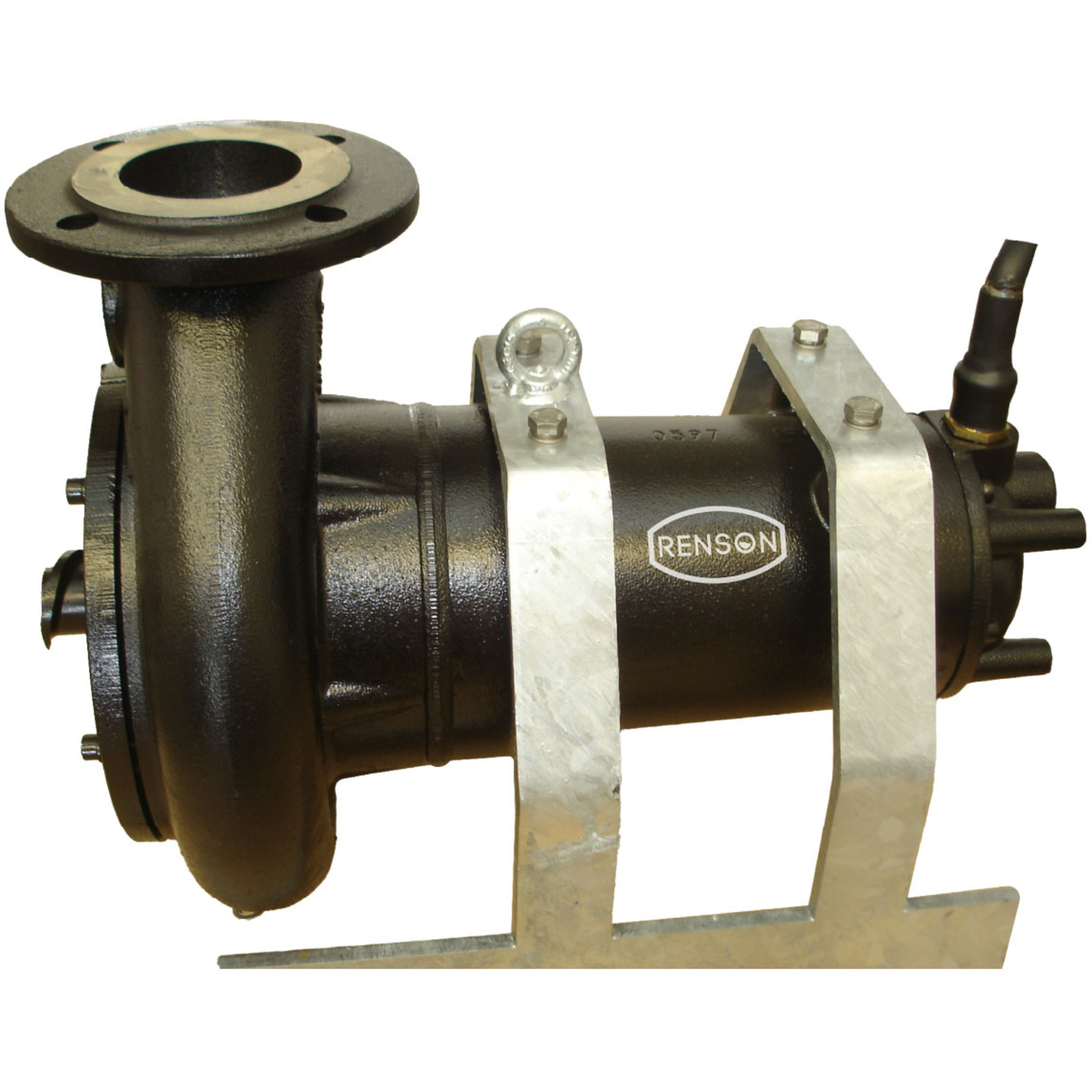

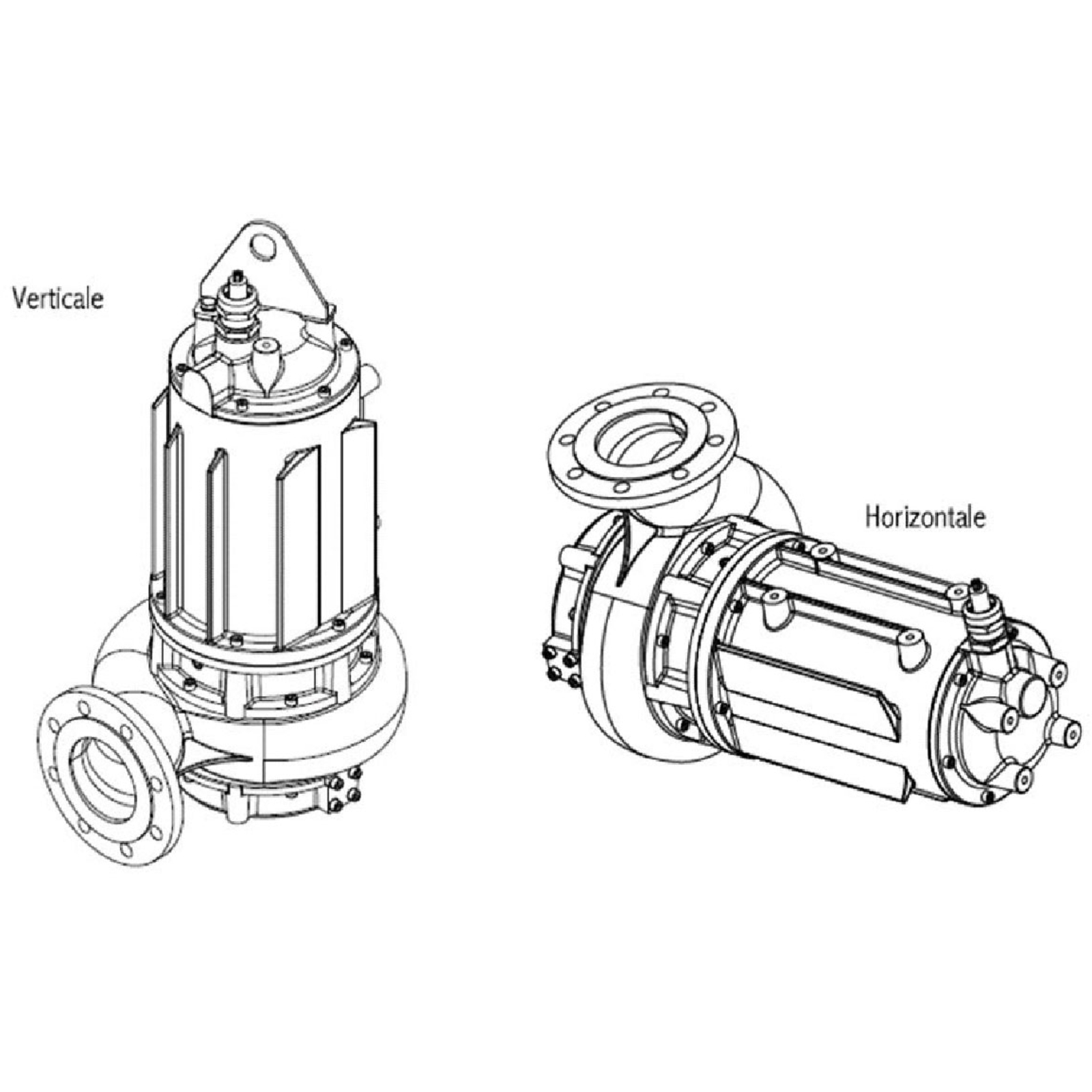

Sur le plan technique, cette pompe dilacératrice est construite en fonte avec des couteaux en acier au chrome vanadium facilement interchangeables et un arbre moteur en acier inoxydable.
Elle est équipée d’une garniture mécanique en carbure de silicium côté hydraulique et d’une garniture mécanique côté moteur.
Le moteur triphasé IE1 fonctionne en 380 V - 50 Hz avec un rotor à cage d'écureuil, une vitesse de rotation de 1450 tours/minute, et intègre 3 sondes thermiques pour une protection au-delà de 132°C.
L’indice de protection est IP68, classe F.
La pompe est livrée avec 10 mètres de câble.
Les conditions d’utilisation recommandées sont les suivantes :
- Usage intensif en immersion complète dans le liquide pompé, assurant le refroidissement du moteur de l'extérieur.
- Température maximale du liquide : 40°C.
- Profondeur d’immersion maximale : 20 mètres.
- Diamètre nominal de raccordement (DNR) : 100 mm (4 pouces).
- Granulométrie maximale des particules : 28 mm.
- Taux de matière sèche maximal : 12 %.
- Plage de pH du liquide pompé : de 5 à 12.
- Hauteur de refoulement maximale : 16,1 mètres.

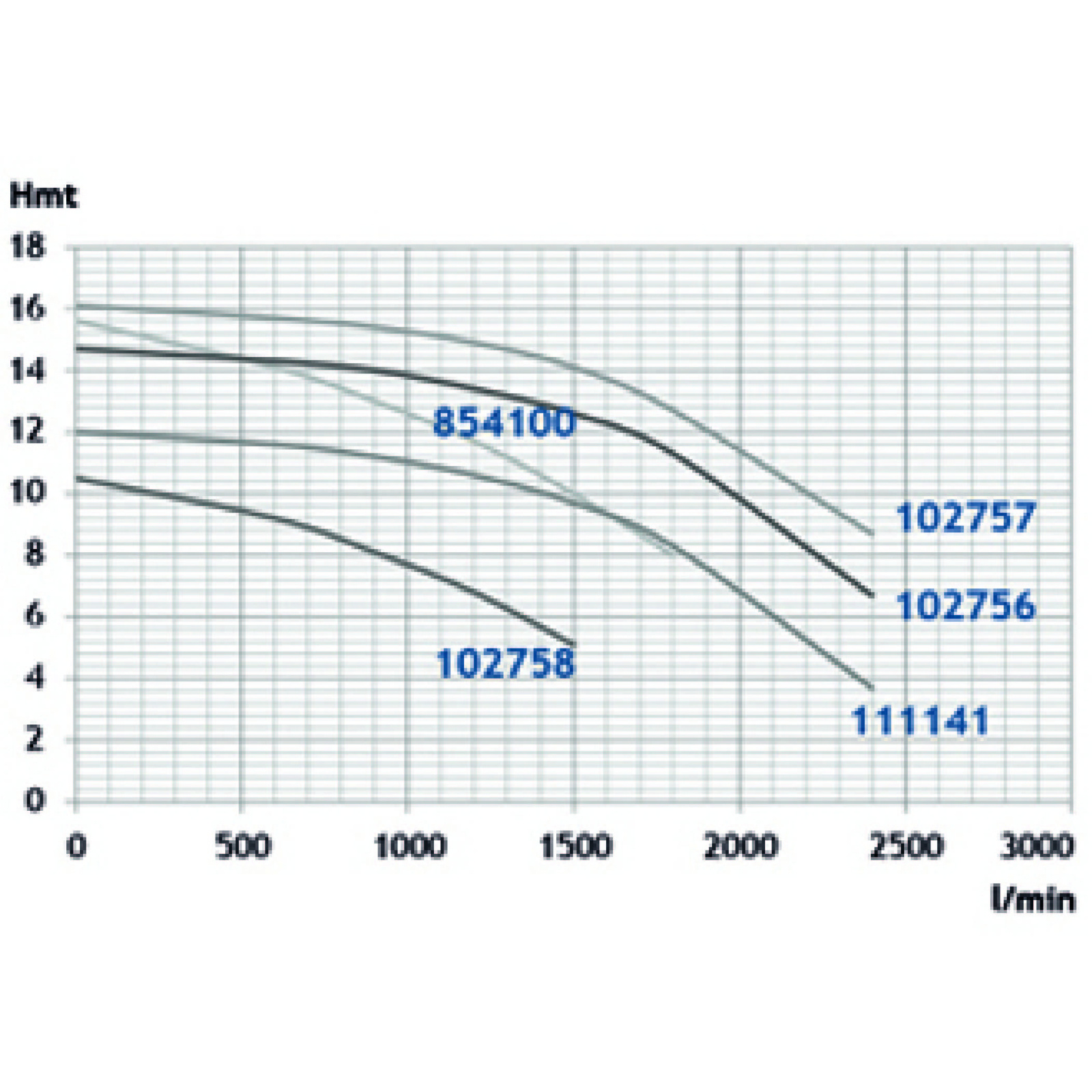

Performances hydrauliques :
- Hauteur manométrique totale (HMT) maximale : 16,10 mètres.
- Débit maximal : 2400 litres par minute (144 m³/h).

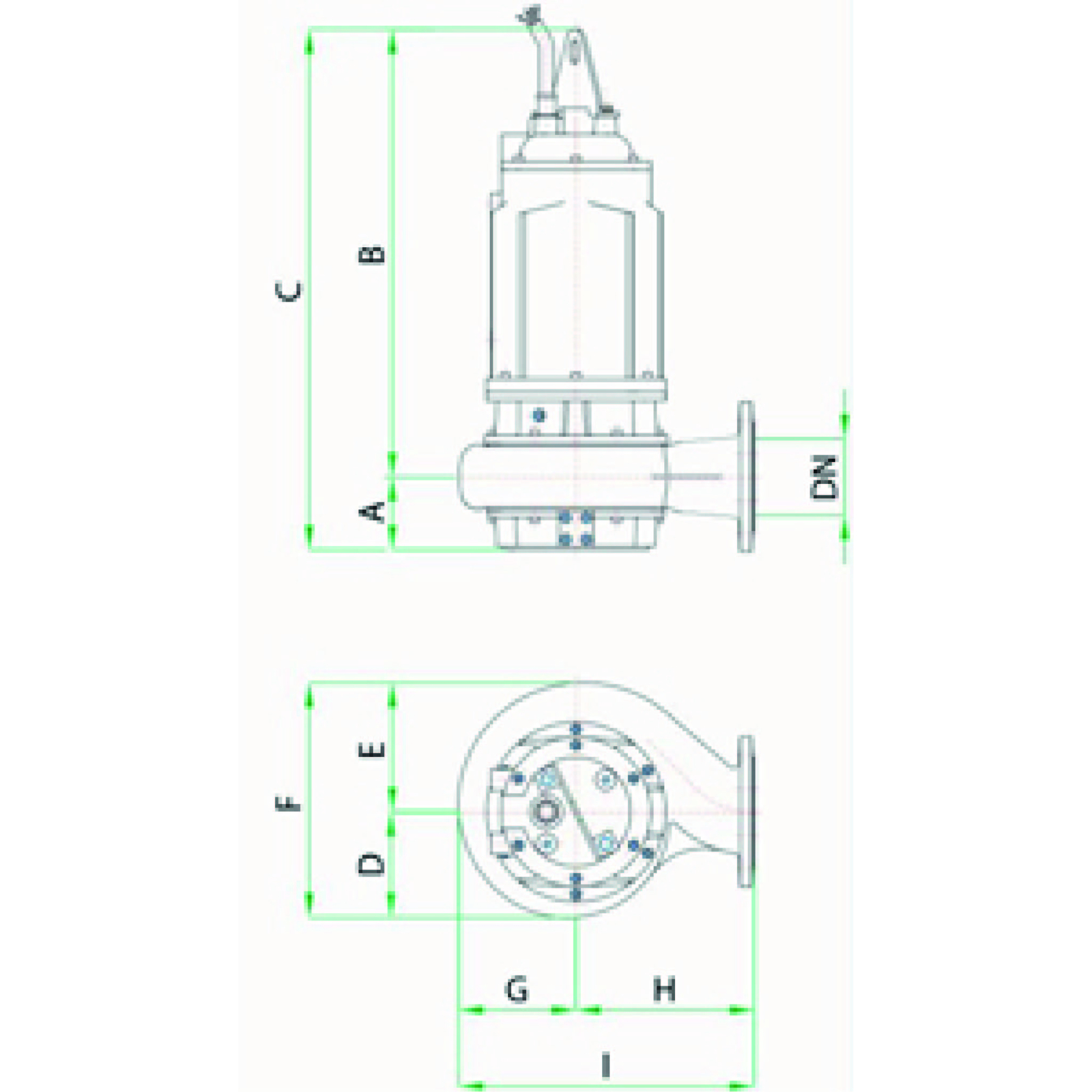

Dimensions et poids :
- Hauteur : 767 mm.
- Largeur : 436 mm.
- Longueur : 345 mm.
- Poids : 133 kg.
Le kit d'accessoires comprend notamment un collier de serrage tourillon en acier zingué Ø 104, un tuyau EPDM Ø 102x114 de 5 mètres, un kit de raccordement droit rond/cannelé galvanisé Ø 100 avec joint et vis, un châssis de soutien galvanisé horizontal pour pompe DN100, une armoire de commande 9 kW avec démarrage progressif, ainsi qu'une sonde de niveau à lisier.
Cette pompe est adaptée à des applications agricoles, notamment en élevage, pour le relevage d’eaux chargées en particules solides et matières fibreuses.
Elle est conçue pour un usage intensif et peut être utilisée dans des liquides avec un taux élevé de matières solides en suspension.
La pompe doit être installée en respectant les normes de sécurité et d'installation, notamment en assurant une bonne ventilation et une protection électrique adaptée.
Elle est conçue pour fonctionner dans des conditions strictes de température, profondeur et composition du liquide.
Le produit est conforme aux normes européennes de sécurité et environnementales, notamment la directive machines 98/37/CE et la directive RoHS 2002/96/CE.
La société RENSON INTERNATIONAL garantit la conformité et la qualité de ses pompes dilacératrices submersibles.
En résumé, ce coffret pompe dilacératrice triphasée 9 kW DN100 avec kit d'accessoires RENSON est une solution robuste et complète pour le relevage et le broyage d’eaux chargées dans le secteur agricole, offrant une haute performance, une grande fiabilité et une facilité d’installation grâce à son kit complet.
La pompe dilacératrice est construite en fonte, avec des couteaux en acier au chrome vanadium facilement interchangeables et un arbre moteur en acier inoxydable. Elle intègre une garniture mécanique en carbure de silicium côté hydraulique et une garniture mécanique côté moteur pour une meilleure étanchéité. Le moteur triphasé IE1 fonctionne sous 380 V - 50 Hz avec un rotor à cage d'écureuil, une vitesse de rotation de 1450 tours/minute, et est protégé par 3 sondes thermiques intégrées pour éviter toute surchauffe au-delà de 132°C. L’indice de protection est IP68, classe F, assurant une excellente résistance à l’immersion.
Le coffret est livré avec un kit complet d’accessoires comprenant un collier de serrage en acier zingué Ø 104 mm, un tuyau EPDM de 5 mètres Ø 102x114 mm, un kit de raccordement galvanisé droit rond/cannelé Ø 100 mm avec joint et vis, un châssis de soutien galvanisé horizontal pour pompe DN100, une armoire de commande 9 kW avec démarrage progressif V.2020, ainsi qu’une sonde de niveau à lisier.
Les conditions d’utilisation recommandées sont :
- Usage intensif en immersion complète, le liquide pompé assurant le refroidissement extérieur du moteur.
- Température maximale du liquide : 40°C.
- Profondeur d’immersion maximale : 20 mètres.
- Diamètre nominal de raccordement (DNR) : 100 mm (4 pouces).
- Granulométrie maximale des particules : 28 mm.
- Taux maximal de matière sèche : 12 %.
- Plage de pH du liquide pompé : de 5 à 12.
- Hauteur de refoulement maximale : 16,1 mètres.
Performances hydrauliques :
- Hauteur manométrique totale (HMT) maximale : 16,10 mètres.
- Débit maximal : 2400 litres par minute (144 m³/h).
Dimensions et poids :
- Hauteur : 767 mm.
- Largeur : 436 mm.
- Longueur : 345 mm.
- Poids : 133 kg.
Cette pompe est conçue pour un usage intensif dans des liquides chargés, offrant une grande fiabilité, une haute performance et une facilité d’installation grâce à son kit complet. Elle répond aux normes européennes de sécurité et environnementales, notamment la directive machines 98/37/CE et la directive RoHS 2002/96/CE, garantissant qualité et conformité.
- type de roue : couteau contre couteau
- hmt max : 16,10 mètres
- débit max : 2400 l/min
- granulométrie max : 28 mm
- taux de matière sèche max : 9 %
- modèle : pts 100
- tension : 380 v
- puissance : 9 kW
- ampérage : 19,20 A
- tour/min : 1450
- couplage : étoile
- dnr : 100
- hauteur : 767 mm
- largeur : 436 mm
- longueur : 345
- poids : 133 kg
- pompe renson utilisée : 102757
- construction : pompe dilacératrice en fonte
- couteaux en acier au chrome vanadium facilement interchangeables
- arbre moteur en acier inoxydable
- garniture mécanique en carbure de silicium côté hydraulique, garniture mécanique côté moteur
- livré avec 10 mètres de câble
- moteur ie1 triphasé, bobinage 380v - 50 hz
- rotor à cage d'écureuil
- 3 sondes thermiques incorporées dans le bobinage du moteur pour une protection au-delà de 132°C
- indice de protection ip68 - classe f
Le principe d’utilisation repose sur un système de couteau contre couteau qui broie toutes les particules dès leur entrée dans la pompe, assurant ainsi un transport efficace même avec des matières fibreuses ou farine de paille (traitement spécifique possible sur demande).
L’installation doit respecter des conditions précises : la température maximale du liquide pompé ne doit pas dépasser 40°C, la profondeur d’immersion maximale est de 20 mètres, et la granulométrie des particules ne doit pas excéder 28 mm. Le liquide pompé doit avoir un pH compris entre 5 et 12, avec un taux maximal de matière sèche de 12 %. La hauteur de refoulement maximale est de 16,1 mètres.
L’usage prévu concerne le relevage d’eaux chargées dans des applications agricoles, notamment pour le transport de liquides chargés en particules solides et matières fibreuses.
En cas de fonctionnement non conforme, plusieurs causes peuvent être identifiées comme un mauvais sens de rotation, une obstruction ou un blocage de la roue, un déséquilibre dans l’alimentation électrique, ou encore un clapet de retenue obstrué. Le manuel détaille les vérifications à réaliser : contrôler la continuité électrique, vérifier l’absence de blocage mécanique, s’assurer du bon état des capteurs de niveau, ou encore vérifier que les vannes et clapets ne soient pas fermés ou obstrués.
Le résultat attendu est un fonctionnement continu et efficace de la pompe, avec un débit maximal de 2400 litres par minute et une hauteur manométrique maximale de 16,1 mètres, assurant le relevage et le broyage des eaux chargées dans les conditions spécifiées.

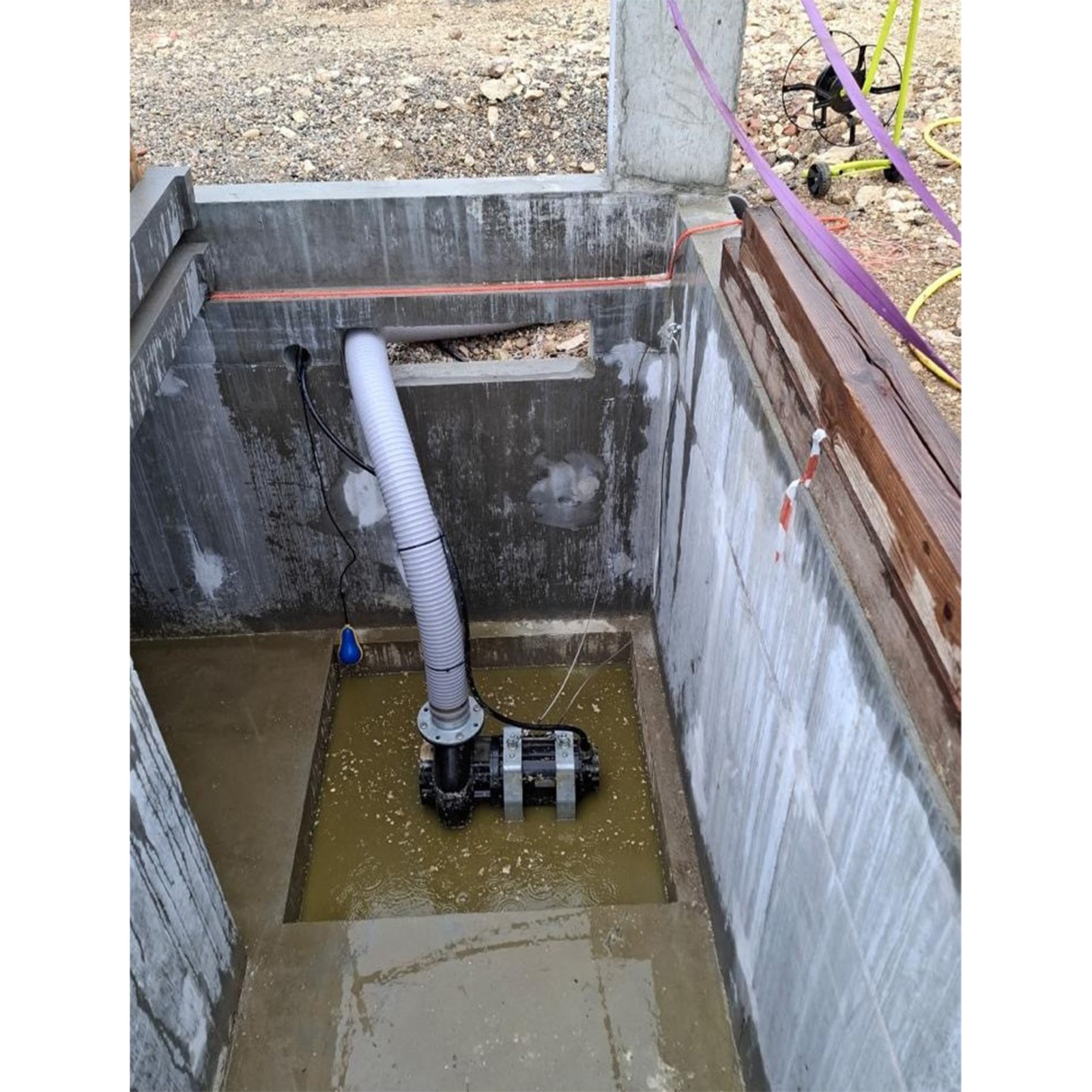

L’installation peut être réalisée avec un pieu immergé et un coulisseau permettant la mise en place et la maintenance aisée de la pompe, en assurant la stabilité et la sécurité du système.
Enfin, des contrôles réguliers sont recommandés pour assurer la pérennité du fonctionnement, notamment la vérification de l’équilibre des phases électriques, le contrôle du bruit et des vibrations, et l’inspection des parties exposées à l’usure.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelle est la capacité maximale de débit et la hauteur de refoulement de cette pompe dilacératrice ?
Cette pompe dilacératrice triphasée délivre un débit maximal de 2400 litres par minute (144 m³/h) avec une hauteur manométrique totale maximale de 16,10 mètres. Ces performances sont adaptées aux besoins de relevage d’eaux chargées en milieu agricole.
Quels types de liquides et quelles contraintes techniques cette pompe peut-elle supporter ?
Elle est conçue pour relever des eaux chargées contenant des particules solides jusqu’à 28 mm de granulométrie et un taux de matière sèche maximal de 9 à 12 %. La plage de pH du liquide pompé doit être comprise entre 5 et 12, avec une température maximale du liquide de 40°C et une profondeur d’immersion maximale de 20 mètres.
Quels sont les composants inclus dans le kit d’accessoires fourni avec la pompe ?
Le kit comprend un collier de serrage tourillon en acier zingué Ø 104, un tuyau EPDM de 5 mètres Ø 102x114, un kit de raccordement droit rond/cannelé galvanisé Ø 100 avec joint et vis, un châssis de soutien galvanisé horizontal pour pompe DN100, une armoire de commande 9 kW avec démarrage progressif V.2020, ainsi qu’une sonde de niveau à lisier.
Quelles sont les caractéristiques techniques principales du moteur et de la construction de la pompe ?
La pompe est construite en fonte avec des couteaux en acier au chrome vanadium interchangeables et un arbre moteur en acier inoxydable. Le moteur triphasé IE1 fonctionne en 380 V - 50 Hz avec un rotor à cage d'écureuil, une vitesse de rotation de 1450 tours/minute, et intègre 3 sondes thermiques pour une protection au-delà de 132°C. L’indice de protection est IP68, classe F.
Quelles précautions d’installation et d’utilisation doivent être respectées ?
La pompe doit être installée en immersion complète dans le liquide pompé pour assurer le refroidissement du moteur. Il est important de respecter la profondeur maximale d’immersion de 20 mètres et la température maximale du liquide de 40°C. L’installation doit garantir une bonne ventilation et une protection électrique adaptée, notamment en respectant les normes de sécurité et en connectant correctement les sondes thermiques de protection moteur.
Comment vérifier le sens de rotation et le bon fonctionnement électrique avant la mise en service ?
Avant la mise en service, il faut vérifier que le rotor n’est pas bloqué et que le sens de rotation est correct en raccordant les câbles selon le schéma fourni (L1(u1-w2), L2(v1-u2), L3(w1-v2)). Un mauvais sens de rotation peut entraîner une surcharge et une baisse du débit. Le branchement électrique doit être réalisé par un professionnel en respectant les protections moteur, la mise à la terre, et les dispositifs de sécurité.
