Coffret pompe immergée 168777 avec Kit d'accessoires 817112 RENSON - 817272
Référence : U003817272
Découvrez Coffret pompe immergée 168777 avec Kit d'accessoires 817112 RENSON - 817272 disponible à l'achat
- Pompe dilacératrice nickelée pour eaux chargées
- Débit maximal de 2400 l/min et hauteur 14.7 mètres
- Accessoires complets pour installation rapide
- Protection thermique avec 3 sondes jusqu’à 132°C
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

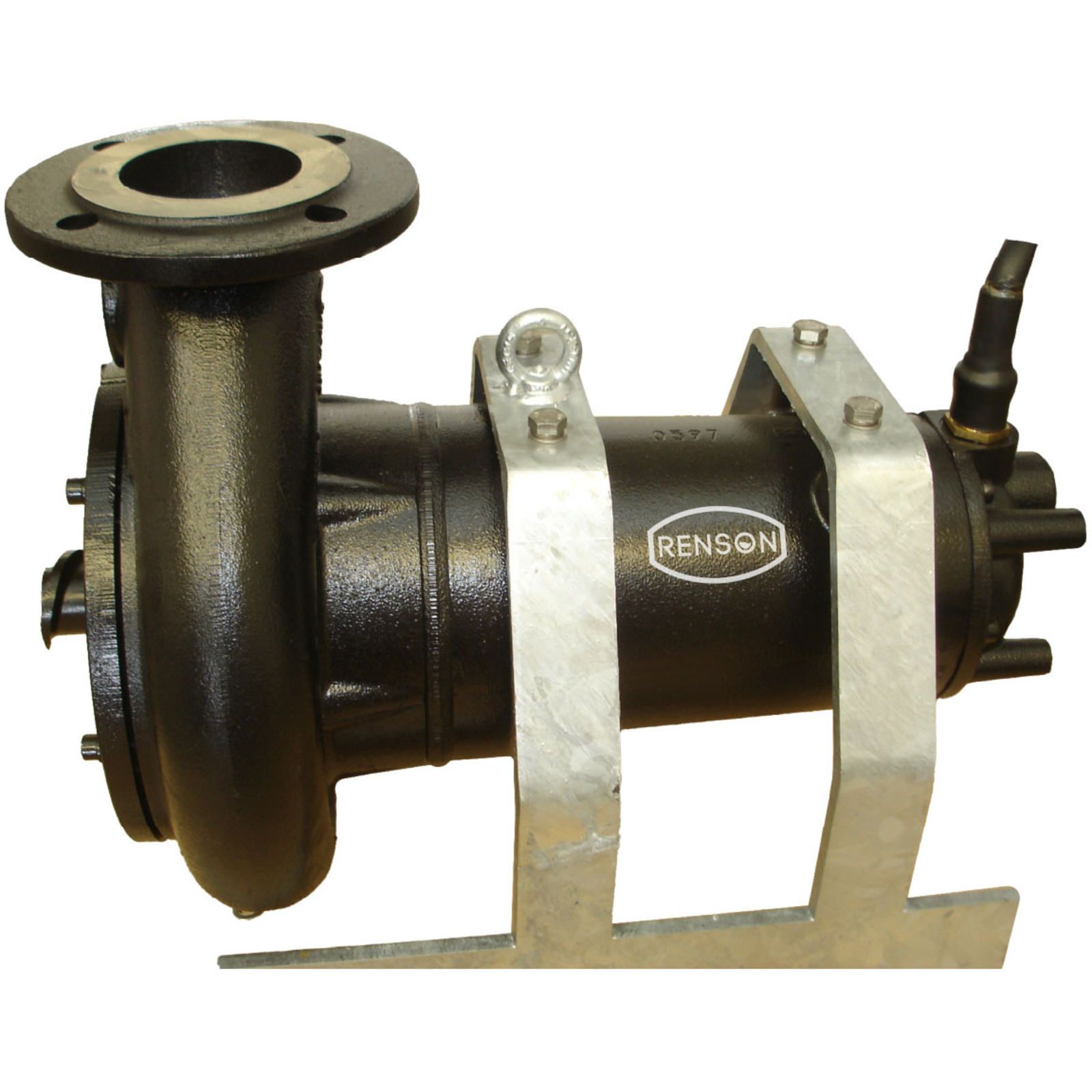

Le coffret pompe immergée RENSON 168777 avec son kit d'accessoires 817112 (référence coffret 817272) est une solution professionnelle conçue pour le relevage d’eaux chargées dans des applications agricoles, notamment pour le traitement de lisier avec farine de paille.
Cette pompe dilacératrice triphasée est spécialement traitée par nickelage pour supporter des eaux chargées de particules solides et de matières fibreuses.

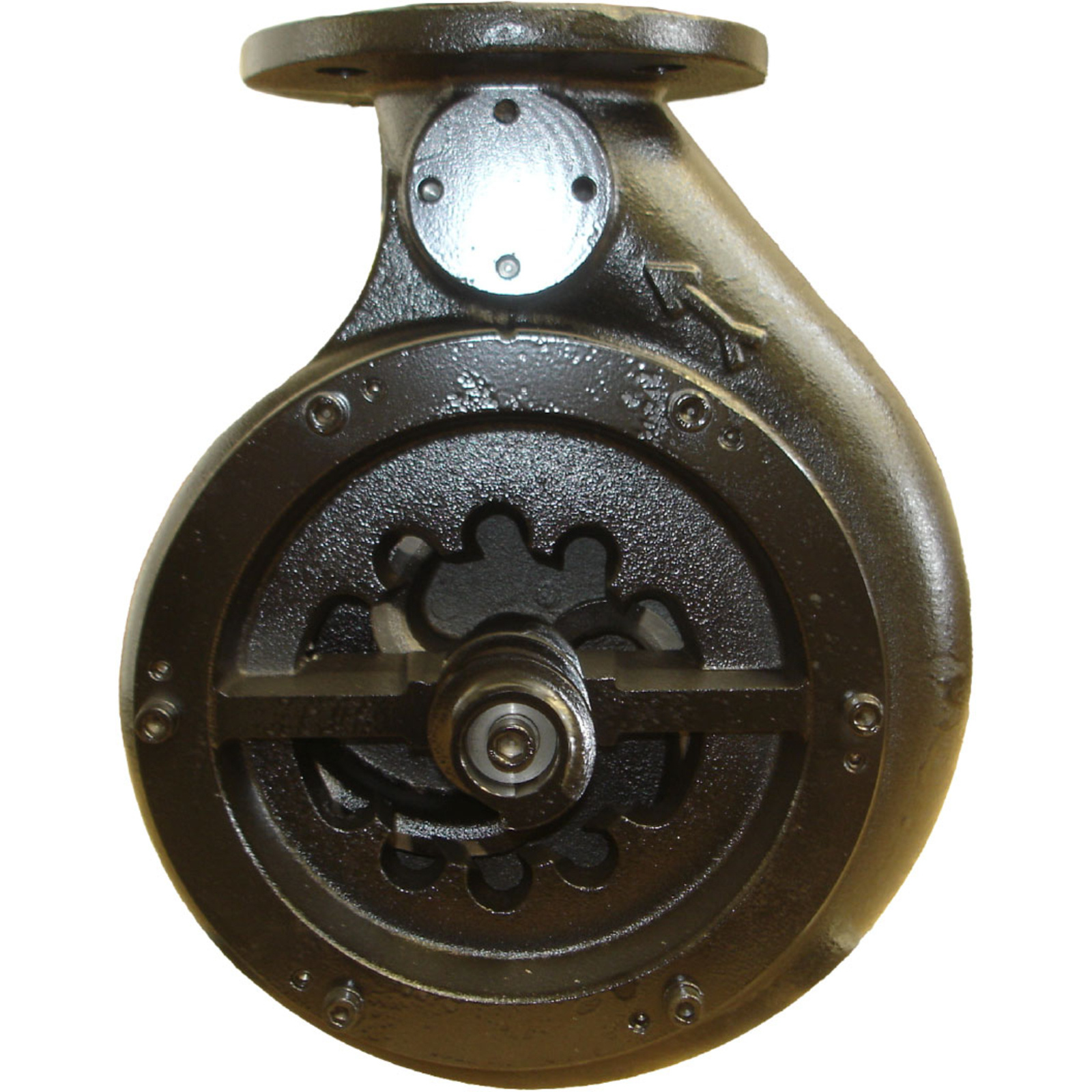

Elle broie toutes les particules dès leur entrée grâce à son double plateau dilacérateur, garantissant un fonctionnement efficace même en présence de matières difficiles.

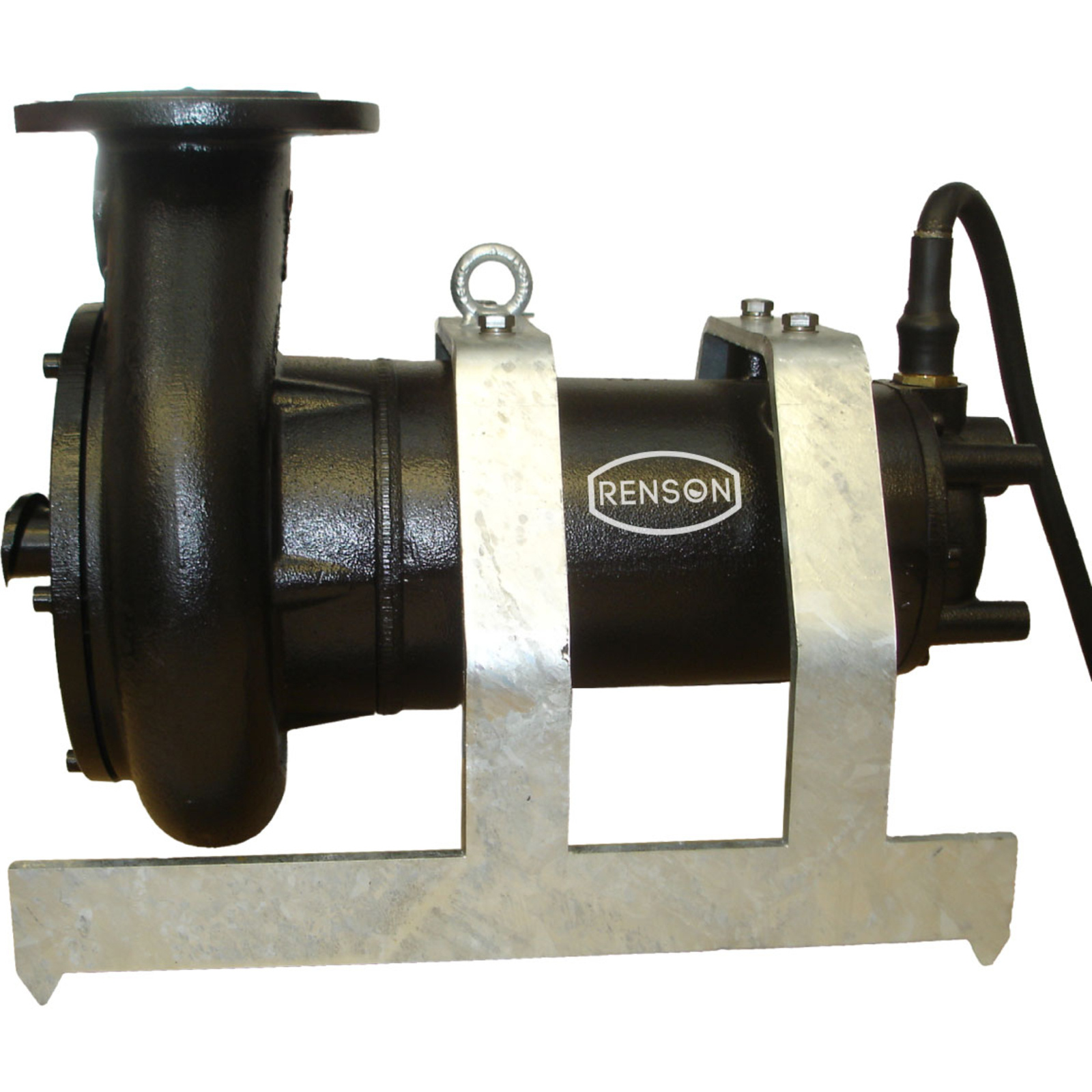

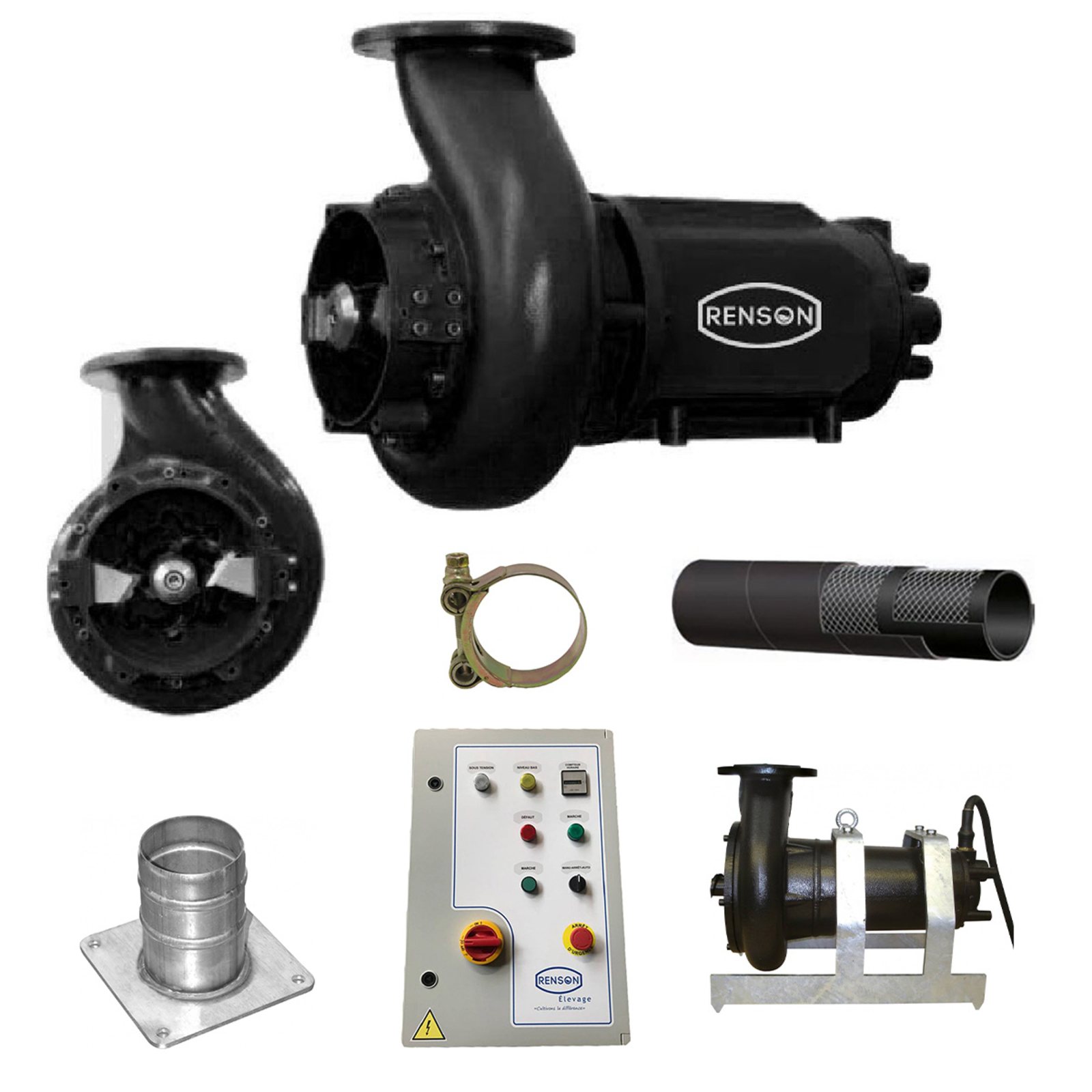

Le coffret est vendu avec un kit complet d’accessoires comprenant notamment des colliers de serrage en acier zingué, un tuyau EPDM de 5 mètres, un kit de raccordement galva, un châssis de soutien galva horizontal, une armoire de commande 7,5 kW avec démarrage progressif V.2020 et une sonde de niveau à lisier.
**Cadre d’utilisation :**
- Conçu pour des eaux chargées de particules solides avec un usage intensif.
- Fonctionne en immersion complète dans le liquide pompé, assurant le refroidissement extérieur du moteur.
- Température maximale du liquide : 40°C.
- Granulométrie maximale des solides : 28 mm.
- Taux de matière sèche maximal : 12%.
- Plage de pH du liquide : de 5 à 12.
- Profondeur d’immersion maximale : 20 mètres.
- Diamètre nominal de refoulement (DNR) : 3" / DN80.
- Hauteur de refoulement maximale : 14,7 mètres.
**Caractéristiques techniques détaillées :**
- Type de roue : dilacératrice en fonte.
- Couteaux en acier au chrome vanadium, facilement interchangeables.
- Arbre moteur en acier inoxydable.
- Garniture mécanique en carbure de silicium côté hydraulique et garniture mécanique côté moteur.
- Livrée avec 10 mètres de câble.
**Moteur :**
- Triphasé, bobinage 380 V - 50 Hz.
- Rotor à cage d’écureuil.
- Protection thermique intégrée avec 3 sondes thermiques coupant l’alimentation au-delà de 132°C.
- Vitesse de rotation : 1 450 tours/minute.
- Indice de protection IP68, classe d’isolement F.
**Performances hydrauliques :**
- Débit maximal : 2 400 l/min (96 m³/h à 1,5 m de hauteur manométrique totale).
- Hauteur manométrique maximale : 14,7 mètres.
- Granulométrie maximale : 28 mm.
- Taux de matière sèche maximal : 5 % selon tableau technique.
**Dimensions et poids :**
- Hauteur : 767 mm.
- Largeur : 436 mm.
- Longueur : 345 mm.
- Poids : 128 kg.
**Usages et applications :**

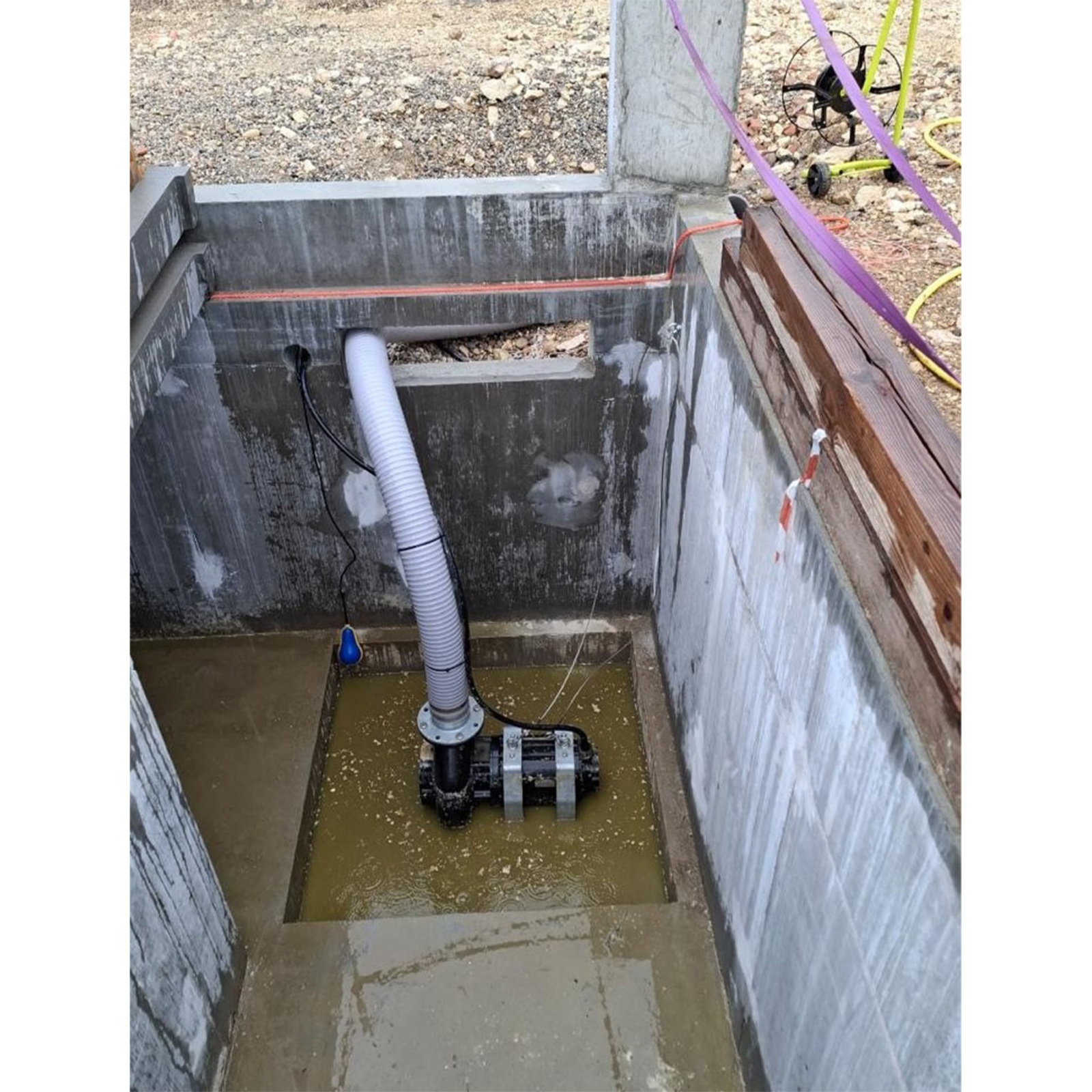

- Relevage d’eaux chargées dans le secteur agricole, particulièrement adapté aux élevages.
- Convient pour le pompage de lisier contenant farine de paille.
**Avantages produit :**
- Pompe vendue avec son kit complet d’accessoires.
- Traitement nickelé spécifique pour applications avec farine de paille.
- Capacité à supporter des eaux chargées en particules solides et matières fibreuses.
- Broyeur efficace grâce au double plateau dilacérateur.
**Conditions d’utilisation et recommandations :**
- Usage intensif avec immersion complète du moteur.
- Respecter la température et le pH du liquide pompé.
- Profondeur d’immersion maximale de 20 mètres.
- Installation conforme aux normes électriques et de sécurité en vigueur.
- Contrôle régulier de l’état de la pompe, des câbles, du niveau d’huile et des garnitures mécaniques.
- Nettoyage et maintenance périodique recommandés pour assurer la longévité.
**Normes et certifications :**
- Conforme à la directive européenne 98/37/CE relative aux machines.
- Respect des normes environnementales RoHS et DEEE.
- Indice de protection IP68.
**Conditionnement et stockage :**
- Transport conseillé par les points de prise prévus.

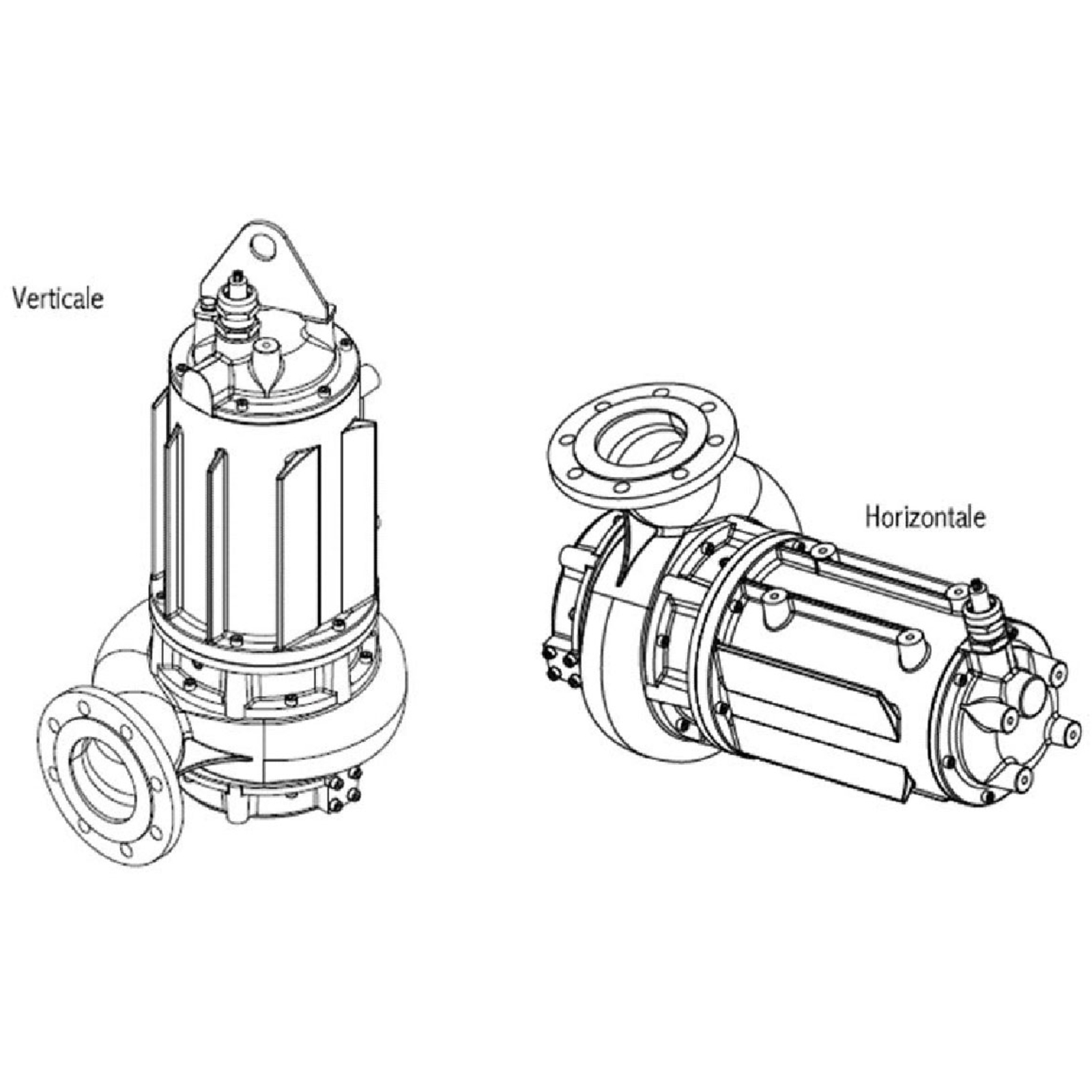

- Stockage en position verticale sur châssis ou corps de pompe.
- Nettoyage et séchage recommandés avant stockage prolongé.
Ce coffret pompe immergée RENSON 168777 avec kit accessoires 817112 est une solution robuste, fiable et adaptée aux applications agricoles exigeantes, offrant une excellente capacité de broyage et de pompage des eaux chargées avec matières fibreuses. Son moteur triphasé protégé et ses accessoires complets facilitent son installation et son exploitation en milieu agricole.
Elle est équipée d’un double plateau dilacérateur en fonte qui broie efficacement toutes les particules dès leur entrée, assurant un fonctionnement optimal même avec des matières difficiles. Les couteaux en acier au chrome vanadium sont facilement interchangeables, et l’arbre moteur est en acier inoxydable. La garniture mécanique côté hydraulique est en carbure de silicium, assurant une excellente étanchéité, tandis que la garniture côté moteur complète la protection.
Le moteur triphasé, bobinage 380 V - 50 Hz, avec rotor à cage d’écureuil, développe une puissance de 7,5 kW pour un courant de 15,30 A. Il tourne à 1 450 tours par minute et intègre trois sondes thermiques assurant la coupure de l’alimentation au-delà de 132°C pour protéger le moteur. L’indice de protection est IP68 avec une classe d’isolement F, garantissant une utilisation en immersion complète.
Les caractéristiques hydrauliques sont les suivantes : débit maximal de 2 400 l/min (soit 96 m³/h à 1,5 m de hauteur manométrique), hauteur manométrique maximale de 14,7 mètres, granulométrie maximale des solides de 28 mm et taux de matière sèche maximal de 5 % selon le tableau technique. La pompe peut fonctionner dans une plage de pH de 5 à 12 et accepte un liquide à une température maximale de 40°C. La profondeur d’immersion maximale est de 20 mètres, avec un diamètre nominal de refoulement (DNR) de 3" / DN80.
Les dimensions de la pompe sont : hauteur 767 mm, largeur 436 mm, longueur 345 mm, pour un poids total de 128 kg.
Le coffret est livré avec un kit complet d’accessoires comprenant notamment des colliers de serrage en acier zingué, un tuyau EPDM de 5 mètres, un kit de raccordement galva, un châssis de soutien galva horizontal, une armoire de commande 7,5 kW avec démarrage progressif V.2020, ainsi qu’une sonde de niveau à lisier, facilitant ainsi son installation et son exploitation.
Ce produit est conforme à la directive européenne 98/37/CE relative aux machines, respecte les normes environnementales RoHS et DEEE, et répond aux exigences de sécurité électrique. Il est recommandé de respecter les conditions d’utilisation, notamment l’immersion complète du moteur, la température et le pH du liquide pompé, ainsi que d’effectuer un contrôle régulier de l’état de la pompe, des câbles, du niveau d’huile et des garnitures mécaniques pour assurer une longévité optimale.
Le coffret pompe immergée RENSON 168777 avec kit accessoires 817112 est une solution robuste, fiable et performante, parfaitement adaptée aux exigences du secteur agricole pour le relevage et le pompage d’eaux chargées en particules solides et matières fibreuses.
- type de roue : dilacératrice
- hmt max : 14,70 mètres
- débit max : 2400 l/min
- granulométrie max : 28 mm
- taux de matière sèche max : 5 %
- modèle : PTS 100
- tension : 380 V
- puissance : 7,50 kW
- ampérage : 15,30 A
- tour/min : 1450
- couplage : étoile
- dnr : 100
- hauteur : 767 mm
- largeur : 436 mm
- longueur : 345 mm
- poids : 128 kg
- pompe renson utilisée : 168777
- couteaux en acier au chrome vanadium facilement interchangeables
- arbre moteur en acier inoxydable
- garniture mécanique en carbure de silicium côté hydraulique, garniture mécanique côté moteur
- livré avec 10 mètres de câble
- moteur triphasé, bobinage 380 V - 50 Hz
- rotor à cage d’écureuil
- 3 sondes thermiques pour protection au-delà de 132°C
- indice de protection ip68, classe f
Le principe d’utilisation repose sur un double plateau dilacérateur qui broie toutes les particules dès leur entrée dans la pompe, garantissant un fonctionnement efficace même avec des matières difficiles. La pompe est triphasée et équipée d’une armoire de commande avec démarrage progressif.
La pompe doit être installée dans un liquide dont la température ne dépasse pas 40°C, avec un pH compris entre 5 et 12, et une granulométrie maximale des solides de 28 mm. La profondeur d’immersion maximale autorisée est de 20 mètres, avec un taux de matière sèche maximal de 12%. Elle est adaptée à un usage intensif en milieu agricole, notamment pour le relevage de lisier.
En cas de dysfonctionnement, il est nécessaire de vérifier les éléments suivants : alimentation électrique, état des fusibles et relais thermiques, sens de rotation, absence de blocage de la roue, et état des clapets et tuyauteries. Le contrôle régulier de la pompe, notamment du niveau d’huile, des garnitures mécaniques et de l’état des câbles, est recommandé pour garantir un fonctionnement optimal.
Le coffret pompe est livré avec un kit complet d’accessoires permettant une installation facilitée, comprenant notamment des colliers de serrage, un tuyau EPDM, un kit de raccordement, un châssis de soutien, une armoire de commande et une sonde de niveau à lisier.
Le résultat attendu est un relevage efficace des eaux chargées, avec broyage des particules solides et matières fibreuses, permettant d’assurer un pompage fiable dans les conditions d’usage spécifiées.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelle est la capacité maximale de débit et la hauteur de refoulement de cette pompe immergée ?
La pompe offre un débit maximal de 2 400 litres par minute et une hauteur manométrique maximale de 14,7 mètres. Ces performances permettent un relevage efficace des eaux chargées dans des applications agricoles.
Ce coffret pompe est-il adapté au pompage d’eaux contenant des matières fibreuses et des particules solides ?
Oui, la pompe dilacératrice est spécialement conçue pour supporter des eaux chargées de particules solides jusqu’à 28 mm de granulométrie et un taux de matière sèche maximal de 12 %. Son double plateau dilacérateur broie efficacement toutes les particules, y compris les matières fibreuses comme la farine de paille.
Quelles sont les conditions limites d’utilisation concernant la température, le pH et la profondeur d’immersion ?
La pompe doit être utilisée avec un liquide dont la température maximale est de 40°C, avec un pH compris entre 5 et 12. La profondeur d’immersion maximale recommandée est de 20 mètres, garantissant un refroidissement optimal du moteur en immersion complète.
Quels éléments sont fournis avec le coffret pompe pour faciliter son installation et son usage ?
Le coffret est livré avec un kit complet d’accessoires incluant colliers de serrage en acier zingué, 5 mètres de tuyau EPDM, un kit de raccordement galva, un châssis de soutien galva horizontal, une armoire de commande 7,5 kW avec démarrage progressif et une sonde de niveau à lisier. Ces accessoires assurent une installation professionnelle et adaptée aux usages agricoles.
Quelles sont les protections électriques et mécaniques intégrées pour garantir la sécurité et la durabilité du moteur ?
Le moteur triphasé 380 V est équipé de trois sondes thermiques intégrées qui coupent l’alimentation en cas de surchauffe au-delà de 132°C. La pompe bénéficie d’un indice de protection IP68 et d’une garniture mécanique en carbure de silicium côté hydraulique, assurant une protection efficace contre les infiltrations et l’usure.
Quels contrôles et entretiens sont recommandés pour assurer la fiabilité et la longévité de la pompe ?
Il est conseillé de contrôler régulièrement l’état de la pompe, des câbles, du niveau d’huile et des garnitures mécaniques. Une vidange de l’huile doit être effectuée toutes les 5 000 à 7 000 heures en conditions normales, et plus fréquemment en conditions sévères. Le nettoyage périodique, notamment du broyeur et de la partie hydraulique, est essentiel pour maintenir les performances.
