COMPTEUR MECANIQUE 4 CHIFFRES RENSON PACKAGE - RENSON - 971850
Référence : U003971850
Découvrez COMPTEUR MECANIQUE 4 CHIFFRES RENSON PACKAGE - RENSON - 971850 disponible à l'achat
Les points clés
- Mesure précise du débit jusqu'à 120 L/min
- Précision de +/- 1% pour des résultats fiables
- Conçu pour une pression de service de 3,50 bar
- Facile à installer avec raccords d'entrée et sortie F1"
141,76 € TTC 118,13 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Découvrez le compteur mécanique 4 chiffres RENSON, un appareil conçu pour mesurer avec précision les hydrocarbures tels que le gasoil ou le fuel.
Ce compteur fonctionne grâce à un disque oscillant dans sa chambre de mesure, mis en mouvement par le liquide.
Ce mouvement actionne un train d’engrenages qui fait défiler un afficheur totalisateur en litres, composé de 8 chiffres, non remis à zéro.
Un compteur partiel à 4 chiffres, remis à zéro via une molette, permet des mesures intermédiaires.
Le compteur est adapté à des débits compris entre 20 et 120 litres par minute.
Il supporte une pression de service maximale de 3,5 bar et une pression d’explosion de 30 bar.
Sa précision après calibrage est de +/- 1%, avec une reproductibilité typique de +/- 0,2%.
La température de fonctionnement s’étend de -10°C à +60°C.
Le poids de l’appareil est de 1,8 kg pour des dimensions de 170 x 135 x 130 mm.
Les raccords d’entrée et de sortie sont des filetages BSP femelle de 1 pouce (F1").
Ce compteur est particulièrement adapté aux secteurs agricoles, du BTP ou industriels nécessitant le comptage précis d’hydrocarbures.
Il s’utilise en milieu privé.
L’installation et l’utilisation doivent respecter les consignes de sécurité et les instructions du manuel pour garantir la fiabilité et la sécurité.
Un étalonnage est réalisé en usine pour le gasoil, mais il est recommandé de recalibrer le compteur après installation, après chaque démontage ou lors de la mesure d’autres liquides.
L’étalonnage s’effectue en comparant la quantité mesurée par le compteur avec un récipient étalonné, en ajustant la vis de tarage située sous un bouchon en laiton.
L’entretien est minimal mais nécessite une filtration correcte en amont pour éviter l’encrassement ou l’usure de la chambre de mesure.
En cas d’obstruction, la chambre peut être démontée et nettoyée avec précaution.
Il est impératif d’utiliser uniquement des pièces détachées d’origine RENSON.
Le compteur est conforme aux directives européennes 2006/42/CE (Directive Machines) et à la norme NF EN ISO 12100:2010 relative à l’appréciation et à la réduction du risque.
Il est doté du marquage CE attestant de sa conformité.
Pour le recyclage, le produit doit être éliminé dans les centres spécialisés conformément à la réglementation en vigueur.
RENSON met à disposition un manuel complet d’installation, d’utilisation, d’entretien et de sécurité, disponible avec le produit.
Ce compteur mécanique 4 chiffres est une solution fiable et précise pour le comptage des liquides hydrocarbonés, alliant robustesse et facilité d’utilisation.
Le compteur mécanique 4 chiffres Renson est un volucompteur à disque oscillant conçu pour une mesure précise du carburant. Il permet de mesurer des débits allant jusqu’à 120 L/min avec une précision de +/- 1%. Ce compteur supporte une pression de service maximale de 3,50 bar. Il est équipé de raccords d’entrée et de sortie de type F1". L’afficheur totalisateur compte jusqu’à 8 chiffres en litres et ne peut pas être remis à zéro. Ce modèle est particulièrement adapté aux systèmes de distribution pour un usage privé, offrant une installation facile et fiable.
- débit : 120 L/min
- précision : +/- 1%
- pression de service : 3,50 bar
- raccord d'entrée : F1"
- raccord sortie : F1"
Le compteur mécanique 4 chiffres s’utilise une fois installé et étalonné. Pour cela, il faut tourner le bouton de remise à zéro dans le sens des aiguilles d’une montre afin de remettre complètement à zéro l’afficheur partiel. L’afficheur totalisateur, lui, ne peut en aucun cas être remis à zéro. Pendant l’utilisation, il est nécessaire de veiller à ce que la pression de service ne dépasse pas la valeur indiquée dans les caractéristiques techniques.
Le principe d’utilisation repose sur un disque oscillant mis en mouvement par le liquide à mesurer. Ce mouvement actionne un train d’engrenages qui fait défiler les chiffres de l’afficheur totalisateur en litres. Le compteur partiel peut être remis à zéro à l’aide de la molette.
Ce compteur est destiné à mesurer des hydrocarbures de type gasoil ou fuel, dans des contextes comme le secteur agricole, le BTP ou l’industrie, ou tout autre secteur nécessitant ce type de comptage. Il est prévu pour un usage privé.
En cas de fonctionnement non conforme, notamment en cas de précision insuffisante ou de faible débit, il est indiqué de procéder à un nouvel étalonnage en suivant la procédure spécifique : évacuer l’air du système, faire écouler le fluide à débit constant dans un récipient étalonné, comparer les valeurs et ajuster la vis de tarage. Il est aussi recommandé de nettoyer la chambre de mesure si elle est encrassée ou obstruée.
Le rendement attendu est une mesure précise du carburant, dans la limite des conditions d’utilisation, avec une précision de ±1% après calibrage. Le compteur affiche en litres, sans possibilité de remise à zéro du totalisateur, garantissant un suivi cumulatif fiable.
Le principe d’utilisation repose sur un disque oscillant mis en mouvement par le liquide à mesurer. Ce mouvement actionne un train d’engrenages qui fait défiler les chiffres de l’afficheur totalisateur en litres. Le compteur partiel peut être remis à zéro à l’aide de la molette.
Ce compteur est destiné à mesurer des hydrocarbures de type gasoil ou fuel, dans des contextes comme le secteur agricole, le BTP ou l’industrie, ou tout autre secteur nécessitant ce type de comptage. Il est prévu pour un usage privé.
En cas de fonctionnement non conforme, notamment en cas de précision insuffisante ou de faible débit, il est indiqué de procéder à un nouvel étalonnage en suivant la procédure spécifique : évacuer l’air du système, faire écouler le fluide à débit constant dans un récipient étalonné, comparer les valeurs et ajuster la vis de tarage. Il est aussi recommandé de nettoyer la chambre de mesure si elle est encrassée ou obstruée.
Le rendement attendu est une mesure précise du carburant, dans la limite des conditions d’utilisation, avec une précision de ±1% après calibrage. Le compteur affiche en litres, sans possibilité de remise à zéro du totalisateur, garantissant un suivi cumulatif fiable.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelle est la précision de mesure de ce compteur mécanique ?
Le compteur mécanique 4 chiffres Renson offre une précision de +/- 1%, garantissant des mesures fiables pour un débit allant jusqu'à 120 L/min.
Quelles sont les conditions de pression maximales pour l'utilisation de ce compteur ?
Ce modèle est conçu pour une pression de service maximale de 3,50 bar, ce qui doit être respecté pour assurer son bon fonctionnement et sa durabilité.
Comment ce compteur s'installe-t-il sur un système de distribution ?
Il est équipé de raccords d'entrée et de sortie de type F1", facilitant son intégration dans les installations existantes sans nécessiter d'adaptateurs spécifiques.
Quels débits ce compteur peut-il mesurer efficacement ?
Il est adapté pour mesurer des débits allant jusqu'à 120 litres par minute, ce qui convient aux applications nécessitant ce niveau de débit.
Quelles caractéristiques techniques permettent d'identifier ce compteur dans un équipement ?

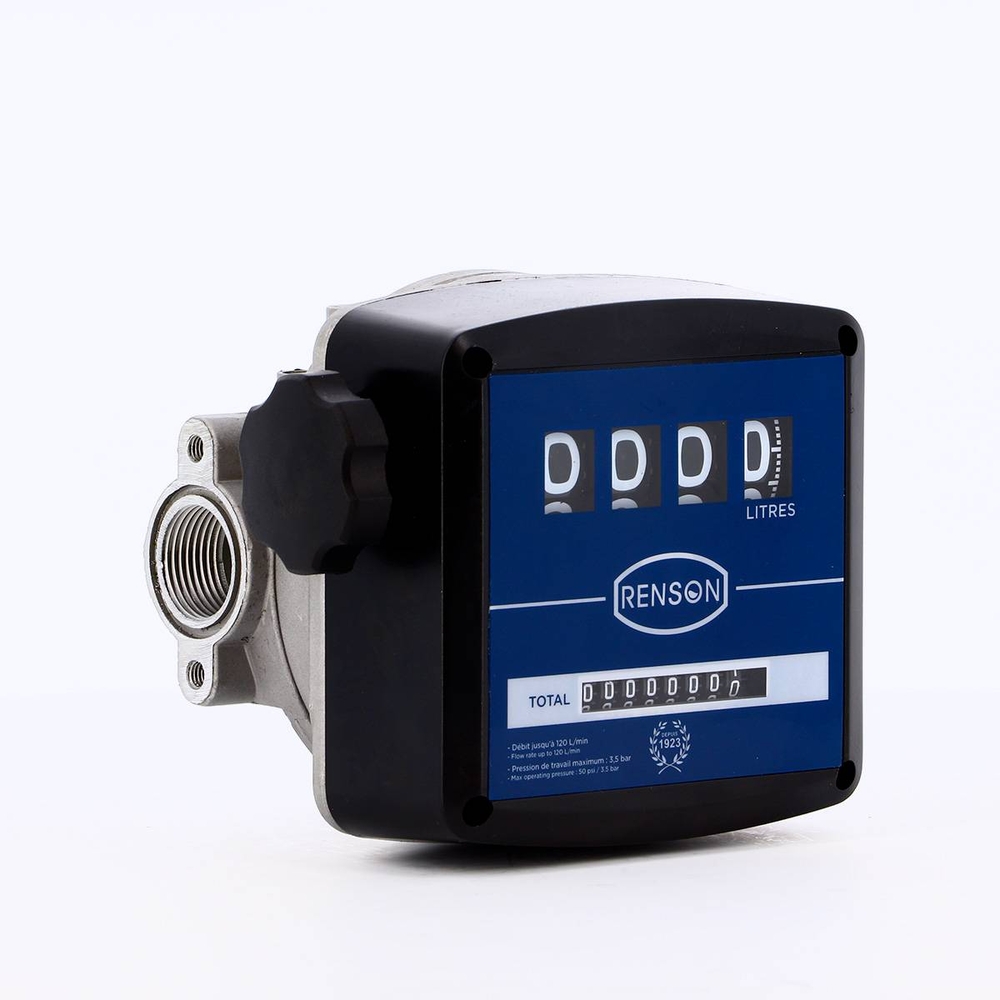

Ce compteur se distingue par son affichage mécanique à 4 chiffres, ses raccords F1" pour l'entrée et la sortie, ainsi que par son boîtier compact avec une face bleue portant la marque RENSON.
