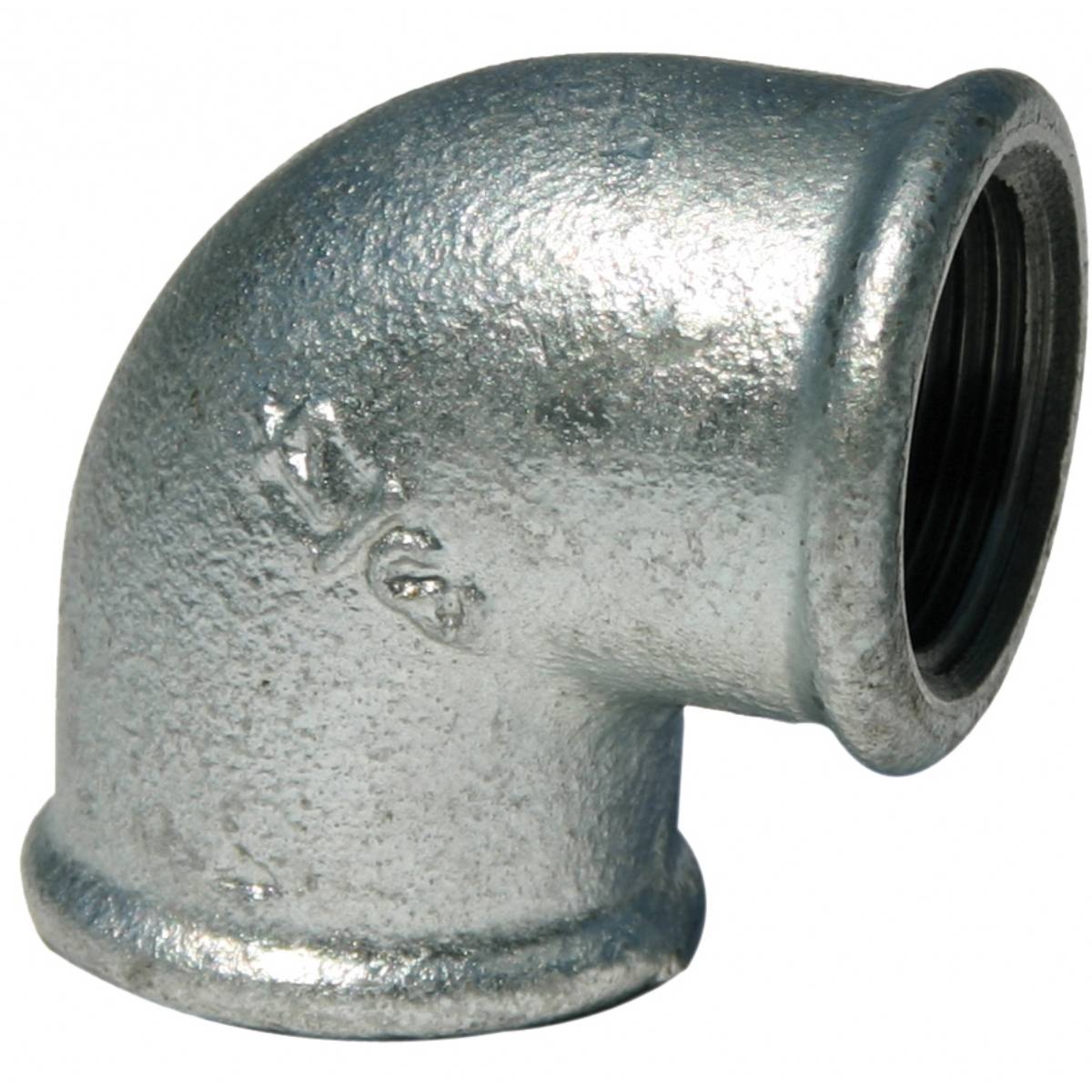

Coude 90° GALVA N°90 FF 3/4'' RENSON - 101190
Référence : U003101190
Découvrez Coude 90° GALVA N°90 FF 3/4'' RENSON - 101190 disponible à l'achat
- Raccordement filetage femelle cylindrique 3/4 pouce compatible gaz
- Supporte jusqu’à 25 bars de -20°C à +120°C
- Galvanisation à chaud 70 µm pour usage eau potable
- Conforme aux normes européennes UNE EN 1562 et ISO
- Petit rayon pour installations compactes
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Ce coude 90° galvanisé RENSON, référence 101190, est conçu pour des raccordements filetés femelles (FF) de 3/4'' (20 mm) à petit rayon.
Il est fabriqué en fonte malléable Grade B350-10 conforme à la norme UNE EN 1562, avec une protection par galvanisation à chaud d’une épaisseur minimale de 70 µm.
Cette galvanisation autorise son utilisation pour l’eau destinée à la consommation humaine.
Les dimensions et diamètres nominaux respectent les normes ISO 6708, ISO 49, DIN 2950 ainsi que la norme ISO 228/1 (DIN 259) pour les filetages cylindriques BSPT.
Ce coude supporte des pressions maximales de service (PMS) de 25 bars pour des températures allant de -20°C à +120°C, et de 20 bars pour des températures comprises entre +120°C et +300°C.
Le produit est conçu pour des applications gaz grâce à son type de raccordement filetage femelle cylindrique (BSPT).
En résumé, ce coude 90° galvanisé allie robustesse, conformité aux normes européennes, et compatibilité avec les réseaux d’eau potable et de gaz, offrant une solution fiable pour les installations nécessitant un raccordement en 3/4'' avec un coude à petit rayon.
Les dimensions et diamètres nominaux respectent les normes ISO 6708, ISO 49, DIN 2950 ainsi que la norme ISO 228/1 (DIN 259) pour les filetages cylindriques BSPT. Ce coude est adapté aux applications gaz grâce à son type de raccordement filetage femelle cylindrique (BSPT).
Il supporte des pressions maximales de service (PMS) de 25 bars pour des températures allant de -20°C à +120°C, et de 20 bars pour des températures comprises entre +120°C et +300°C. Sa fabrication est conforme à la norme UNE EN 10242.
Les caractéristiques techniques principales sont les suivantes :
- Matière : acier galvanisé
- Type : coude 90° petit rayon
- Raccord entrée et sortie : filetage femelle 3/4'' (20 mm)
- Pression maximale de service : 25 bars (-20°C à +120°C), 20 bars (+120°C à +300°C)
- Normes : UNE EN 1562, ISO 6708, ISO 49, DIN 2950, ISO 228/1 (DIN 259), UNE EN 10242
- Protection : galvanisation à chaud, épaisseur minimale 70 µm
- Usage : compatible avec l’eau potable et les réseaux de gaz
Ce coude allie robustesse, conformité aux normes européennes et compatibilité avec les réseaux d’eau potable et de gaz, offrant une solution fiable pour les installations nécessitant un raccordement en 3/4'' avec un coude à petit rayon.
- matière : acier galvanisé
- type : coude
- raccord : 3/4''
- raccord entrée : FF 3/4''
- raccord sortie : FF 3/4''
- diamètre nominal raccordement 1 : 3/4 pouce (20)
- diamètre nominal raccordement 2 : 3/4 pouce (20)
- pression maximale de service (PMS) : 25 bars de -20°C à +120°C
- pression maximale de service (PMS) : 20 bars de +120°C à +300°C
- type de raccordement : filetage femelle cylindrique (BSPT), pour gaz
- conforme à la norme UNE EN 1562 (fonte malléable Grade B350-10)
- protection par galvanisation à chaud épaisseur minimale 70 µm
- autorisé pour l’eau destinée à la consommation humaine
- conforme aux normes ISO 6708, ISO 49, DIN 2950
- filetages conformes à la norme ISO 228/1 (DIN 259)
- fabrication conforme à la norme UNE EN 10242
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Ce coude 90° est-il compatible avec les raccordements filetés femelles 3/4'' ?
Oui, ce coude est conçu avec des raccordements filetés femelles (FF) de 3/4'' (20 mm) aux deux extrémités, conformes à la norme ISO 228/1 (DIN 259). Il assure ainsi une compatibilité précise avec les systèmes utilisant ce type de filetage cylindrique BSPT.
Pour quels types d’installations ce coude galvanisé est-il adapté ?
Ce coude est adapté aux installations de réseaux d’eau potable et de gaz grâce à sa fabrication en fonte malléable galvanisée conforme à la norme UNE EN 1562 et son traitement par galvanisation à chaud. Il supporte des pressions jusqu’à 25 bars pour des températures allant de -20°C à +120°C, ce qui le rend polyvalent pour ces usages.
Quelles sont les limites de température et de pression d’utilisation de ce coude ?
Le coude supporte une pression maximale de service (PMS) de 25 bars entre -20°C et +120°C, et de 20 bars pour des températures comprises entre +120°C et +300°C. Il convient donc à des applications soumises à des conditions thermiques et de pression variables dans ces plages.
Quelle est la matière et la protection de surface de ce coude ?
Le coude est fabriqué en acier galvanisé avec une protection par galvanisation à chaud d’une épaisseur minimale de 70 µm. Cette protection garantit une bonne résistance à la corrosion et autorise son utilisation pour l’eau destinée à la consommation humaine.
Quelles normes garantissent la qualité et la conformité de ce coude ?
Ce coude respecte plusieurs normes européennes et internationales : UNE EN 1562 pour la fonte malléable, UNE EN 10242 pour la fabrication, ISO 6708 pour les diamètres nominaux, ISO 49 et DIN 2950 pour les dimensions, ainsi que ISO 228/1 (DIN 259) pour les filetages cylindriques BSPT.
