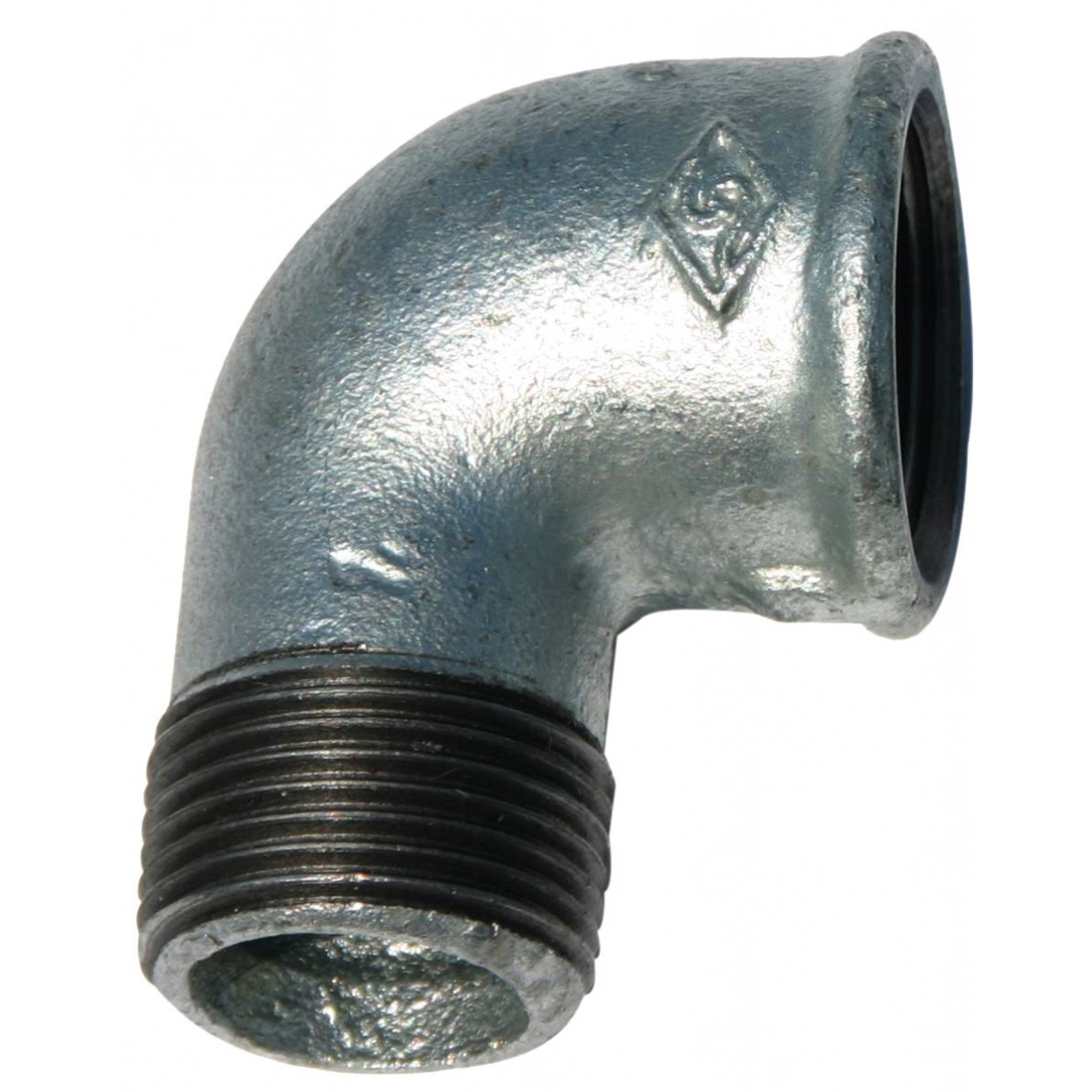

Coude 90° GALVA N°92 MF 1''1/2 RENSON - 101193
Référence : U003101193
Découvrez Coude 90° GALVA N°92 MF 1''1/2 RENSON - 101193 disponible à l'achat
- Acier galvanisé avec protection galvanisation 70 µm
- Supporte de -20°C à +300°C selon pression
- Raccord mâle-femelle 1.5 pouces conforme ISO
- Conforme aux normes ISO 228 1 et ISO 6708
- Forme coude 90° petit rayon pour changement d’orientation
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Le coude 90° GALVA N°92 MF 1''1/2 RENSON est un raccord de forme coude conçu pour des applications nécessitant un changement d’orientation à 90 degrés.
Ce coude est fabriqué en fonte malléable grade B350-10, avec une protection par galvanisation à chaud assurant une épaisseur minimale de 70 µm.
Il répond aux normes ISO 228/1 (Din 259) pour le filetage mâle cylindrique (BSPT) et suit également les normes ISO 6708 pour les diamètres nominaux ainsi que ISO 49 et DIN 2950 pour les dimensions.
Les raccordements d’entrée et de sortie sont de type mâle-femelle (MF) en 1''1/2 pouces (diamètre nominal 40).
Ce produit est conçu pour supporter des températures allant de -20°C à +120°C avec une pression maximale de service (PMS) de 25 bars.
Il peut également être utilisé de +120°C à +300°C avec une PMS de 20 bars.
Le coude 90° GALVA N°92 est adapté aux installations gaz grâce à son filetage mâle cylindrique conforme aux standards.
Sa fabrication conforme garantit une qualité et une compatibilité optimales pour les systèmes industriels ou domestiques nécessitant ce type de raccord.
En résumé, ce coude allie robustesse, résistance à la corrosion par galvanisation et conformité aux normes internationales, offrant ainsi une solution fiable pour les réseaux de tuyauterie sous pression et à haute température.
Ce coude possède un filetage mâle cylindrique conforme à la norme ISO 228/1 (Din 259) et respecte les normes ISO 6708 pour les diamètres nominaux ainsi que ISO 49 et DIN 2950 pour les dimensions. Les raccordements d’entrée et de sortie sont de type mâle-femelle (MF) en 1''1/2 pouces (diamètre nominal 40), adaptés aux installations gaz.
Il supporte des températures de service allant de -20°C à +120°C avec une pression maximale de service (PMS) de 25 bars, et de +120°C à +300°C avec une PMS de 20 bars. Sa conception garantit robustesse et compatibilité pour des applications industrielles ou domestiques nécessitant un raccord fiable et conforme.
Les principaux avantages de ce produit sont :
- Sa capacité à fonctionner sous des plages de températures étendues avec des pressions élevées.
- Son filetage mâle cylindrique adapté aux réseaux gaz.
- Sa protection galvanisée à chaud pour une durabilité accrue.
- Sa fabrication en conformité avec les normes internationales garantissant qualité et sécurité.
Ce coude 90° petit rayon allie performance, résistance et conformité, offrant une solution fiable pour les réseaux de tuyauterie sous pression et à haute température.
- matière : acier galvanisé
- type : coude
- raccord : 1''1/2
- raccord entrée : mf 1''1/2
- raccord sortie : mf 1''1/2
- température de service : de -20°C à +120°C (pms 25 bars)
- température de service : de +120°C à +300°C (pms 20 bars)
- forme : coude 90° petit rayon
- filetage : mâle, cylindrique (bspt), norme iso 228/1 (din 259)
- matière : fonte malléable grade b350-10
- protection : galvanisation à chaud, épaisseur mini 70 µm
- diamètres nominaux suivant norme iso 6708
- dimensions suivant norme iso 49 et din 2950
- fabrication en conformité
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quels sont les types de raccordements disponibles sur ce coude 90° GALVA N°92 ?
Le coude dispose d’un raccord mâle-femelle (MF) en 1''1/2 pouces, avec un filetage mâle cylindrique conforme à la norme ISO 228/1 (Din 259). Ce type de raccordement est adapté aux installations gaz.
Quelles sont les plages de température et pressions maximales supportées par ce coude ?
Ce coude supporte des températures de -20°C à +120°C avec une pression maximale de service (PMS) de 25 bars. Pour des températures de +120°C à +300°C, la pression maximale admissible est de 20 bars.
De quelle matière est fabriqué ce coude et quelle protection bénéficie-t-il ?
Il est fabriqué en fonte malléable grade B350-10 et bénéficie d’une galvanisation à chaud avec une épaisseur minimale de 70 µm, assurant une résistance à la corrosion.
Quelles normes garantissent la compatibilité et les dimensions de ce coude ?
Les dimensions et diamètres nominaux sont conformes aux normes ISO 6708, ISO 49 et DIN 2950. Le filetage mâle suit la norme ISO 228/1 (Din 259), garantissant une compatibilité avec les systèmes standards.
Quelle est la forme précise de ce coude et quel est son rayon ?
Ce produit est un coude à 90° avec un petit rayon, ce qui permet un changement d’orientation compact dans les réseaux de tuyauterie.
