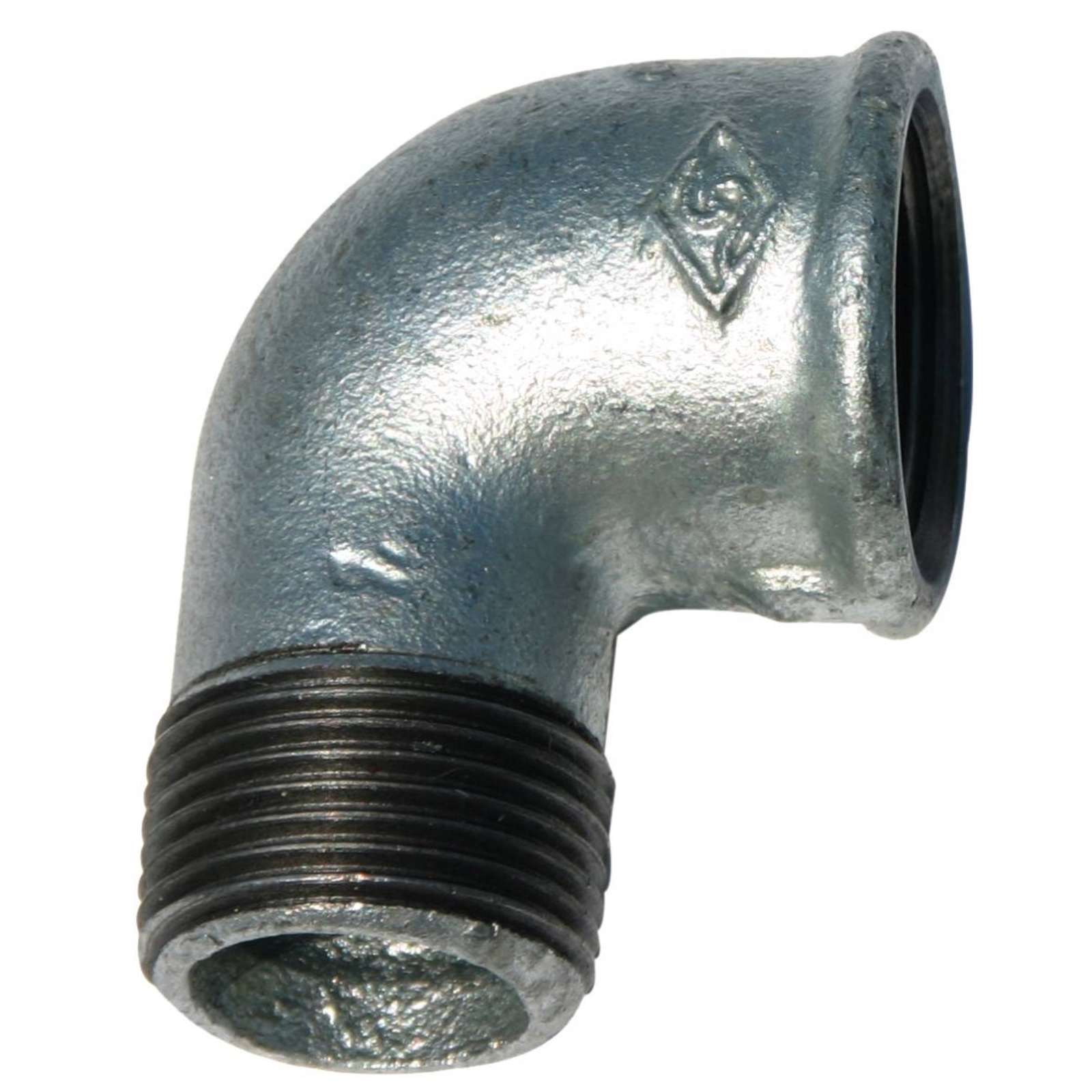

Coude 90° GALVA N°92 MF 1'' RENSON - 101192
Référence : U003101192
Découvrez Coude 90° GALVA N°92 MF 1'' RENSON - 101192 disponible à l'achat
- Acier galvanisé avec galvanisation à chaud 70 µm
- Résiste à des températures de -20°C à 300°C
- Pression maximale jusqu’à 25 bars selon la température
- Filetage mâle cylindrique conforme aux normes ISO
- Conforme aux normes ISO 228/1, ISO 6708 et DIN 2950
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Le coude 90° GALVA N°92 MF 1'' RENSON est un raccord en acier galvanisé conçu pour des applications nécessitant une connexion en angle droit.
Ce coude présente un diamètre nominal de raccordement de 1 pouce (25 mm) tant à l’entrée qu’à la sortie, avec un filetage mâle cylindrique conforme au standard BSPT.
Il est adapté à des plages de température allant de -20°C à +120°C avec une pression maximale de service (PMS) de 25 bars, et de +120°C à +300°C avec une PMS de 20 bars.
D’un point de vue technique, ce coude 90° à petit rayon est fabriqué en fonte malléable grade B350-10.
Il bénéficie d’une protection par galvanisation à chaud avec une épaisseur minimale de 70 µm, garantissant une excellente résistance à la corrosion.
La fabrication respecte les normes ISO 228/1 (DIN 259) pour le filetage, ISO 6708 pour les diamètres nominaux, ainsi que ISO 49 et DIN 2950 pour les dimensions.
L’ensemble est réalisé en conformité avec les exigences normatives en vigueur.
Ce produit est idéal pour des installations gaz ou fluides nécessitant un raccordement fiable et durable avec un coude à 90°.
Sa composition en acier galvanisé et sa conception conforme aux normes garantissent robustesse et longévité dans des conditions d’utilisation variées.
Il bénéficie d’une protection par galvanisation à chaud avec une épaisseur minimale de 70 µm, offrant une excellente résistance à la corrosion. Les dimensions et diamètres nominaux respectent les normes ISO 6708, ISO 49 et DIN 2950, garantissant une fabrication conforme aux standards en vigueur.
Ce produit supporte des plages de température étendues : de -20°C à +120°C avec une pression maximale de service (PMS) de 25 bars, et de +120°C à +300°C avec une PMS de 20 bars. Il est particulièrement adapté pour des installations gaz ou fluides nécessitant un raccordement fiable et durable.
Les avantages principaux incluent :
- Résistance à des températures et pressions élevées
- Filetage mâle cylindrique pour une connexion sécurisée
- Protection anticorrosion par galvanisation à chaud
- Conformité aux normes internationales pour les filetages, dimensions et matériaux
Ce coude 90° GALVA est un composant technique fiable et conforme, idéal pour des applications industrielles exigeantes.
- matière : acier galvanisé
- type : coude
- raccord : 1''
- raccord entrée : MF 1''
- raccord sortie : MF 1''
- température de service : de -20°C à +120°C (PMS 25 bars)
- température de service : de +120°C à +300°C (PMS 20 bars)
- diamètre nominal raccordement : 1 pouce (25 mm)
- filetage mâle cylindrique conforme norme BSPT (ISO 228/1, DIN 259)
- coude 90° petit rayon
- fonte malléable grade B350-10
- protection par galvanisation à chaud, épaisseur minimale 70 µm
- diamètres nominaux suivant norme ISO 6708
- dimensions suivant normes ISO 49 et DIN 2950
- fabrication en conformité avec les normes en vigueur
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quels sont les diamètres et types de raccordement de ce coude 90° GALVA ?
Ce coude présente un diamètre nominal de raccordement de 1 pouce (25 mm) à l’entrée et à la sortie, avec un filetage mâle cylindrique conforme à la norme BSPT (ISO 228/1, DIN 259). Il s’agit d’un raccord mâle/femelle (MF) 1'' adapté aux installations nécessitant ce type de connexion.
Quelles sont les plages de température et pressions admissibles pour ce coude ?
Le coude supporte des températures de service de -20°C à +120°C avec une pression maximale de service (PMS) de 25 bars. Au-delà, il peut être utilisé jusqu’à +300°C mais avec une PMS réduite à 20 bars.
Quelle est la matière et la protection de ce produit ?
Ce coude est fabriqué en fonte malléable grade B350-10 et bénéficie d’une protection par galvanisation à chaud avec une épaisseur minimale de 70 µm, assurant une résistance à la corrosion adaptée aux conditions d’utilisation indiquées.
Quelles normes garantissent la compatibilité et la qualité de ce coude ?
La fabrication respecte plusieurs normes : ISO 228/1 (DIN 259) pour le filetage, ISO 6708 pour les diamètres nominaux, ISO 49 et DIN 2950 pour les dimensions, garantissant ainsi la conformité et la compatibilité avec les standards industriels.
