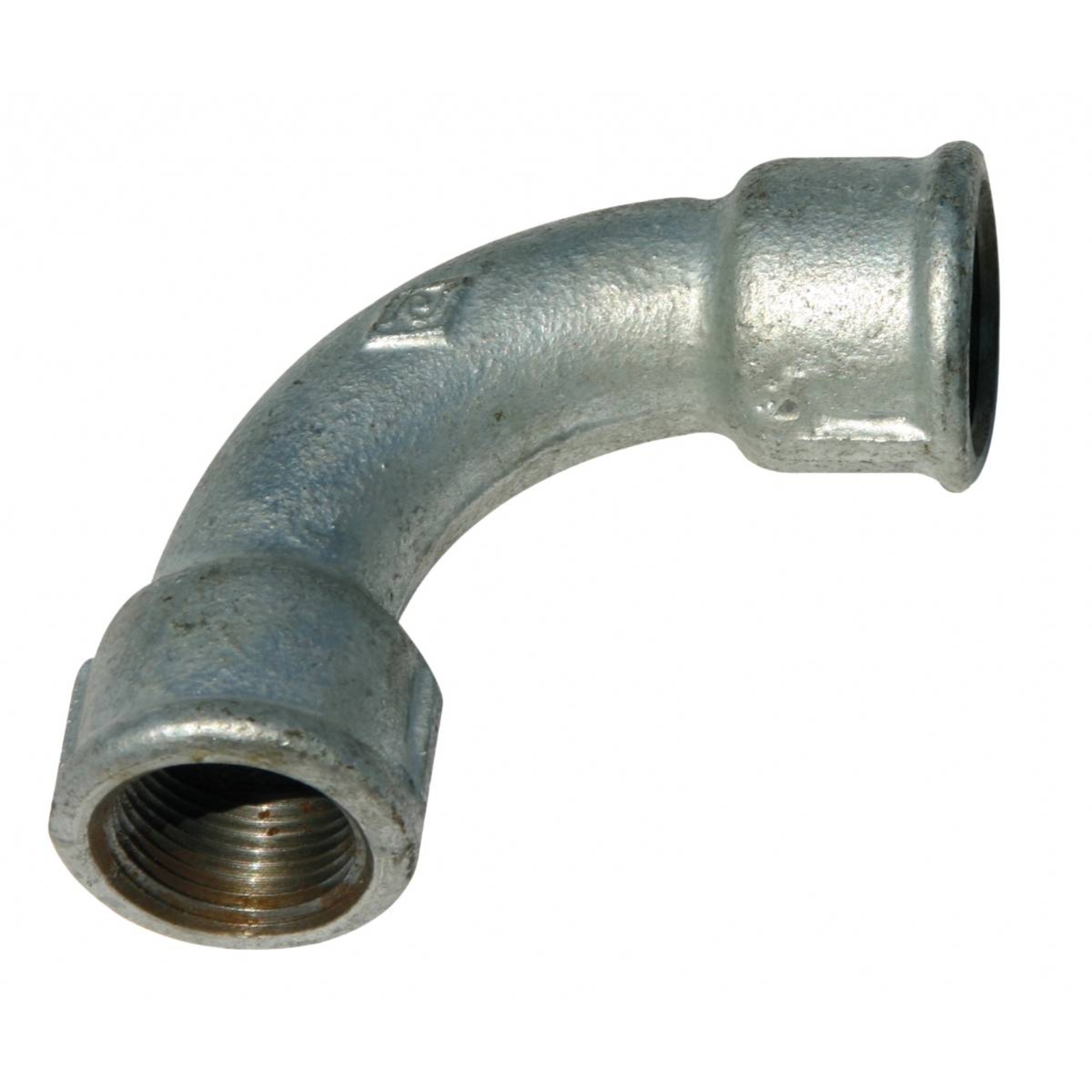

Courbe 90° GALVA N°2 FF 1''1/4 RENSON - 110024
Référence : U003110024
Découvrez Courbe 90° GALVA N°2 FF 1''1/4 RENSON - 110024 disponible à l'achat
- Acier galvanisé avec protection 70 µm par galvanisation à chaud
- Supporte 25 bars de -20°C à +120°C et 20 bars jusqu’à 300°C
- Filetage femelle cylindrique conforme norme ISO 228/1
- Adapté pour eau potable et installations gaz
- Conforme aux normes UNE EN 1562 et UNE EN 10242
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
La courbe 90° GALVA N°2 FF 1''1/4 RENSON - 110024 est un raccord en forme de coude conçu pour des applications nécessitant une déviation à 90 degrés.
Ce produit est fabriqué en acier galvanisé, assurant une protection par galvanisation à chaud avec une épaisseur minimale de 70 µm.
Il dispose d'un diamètre nominal de raccordement de 1"1/4 pouce (32 mm) à l'entrée comme à la sortie, avec des filetages femelles cylindriques conformes au standard BSPT.
La courbe est un grand rayon F/F 1"1/4 conforme à la norme ISO 228/1 (Din 259).
La matière utilisée est une fonte malléable Grade B350-10 conforme à la norme UNE EN 1562.
La fabrication respecte la norme UNE EN 10242, avec des diamètres nominaux suivant la norme ISO 6708.
Les dimensions sont conformes aux normes ISO 49 et DIN 2950.
Ce coude supporte une pression maximale de service (PMS) de 25 bars dans une plage de températures allant de -20°C à +120°C.
Au-delà, il peut supporter jusqu’à 20 bars entre +120°C et +300°C.
Le produit est autorisé pour une utilisation avec de l’eau destinée à la consommation humaine, ce qui garantit sa conformité aux exigences sanitaires.
En résumé, cette courbe 90° galvanisée assure robustesse, conformité aux normes internationales, et une large plage d’utilisation en température et pression, adaptée notamment aux installations gaz et eau potable.
Les raccordements d’entrée et de sortie sont des filetages femelles cylindriques conformes au standard BSPT, avec un diamètre nominal de 1"1/4 pouce (32 mm) pour chaque extrémité. La courbe présente un grand rayon conforme à la norme ISO 228/1 (DIN 259).
La matière principale est une fonte malléable de grade B350-10, conforme à la norme UNE EN 1562. La fabrication respecte la norme UNE EN 10242, avec des diamètres nominaux suivant la norme ISO 6708 et des dimensions conformes aux normes ISO 49 et DIN 2950.
Ce coude supporte une pression maximale de service de 25 bars dans une plage de température allant de -20°C à +120°C. Au-delà, il peut fonctionner jusqu’à 20 bars entre +120°C et +300°C. Le produit est autorisé pour une utilisation avec de l’eau destinée à la consommation humaine, garantissant ainsi sa conformité aux exigences sanitaires.
Ce raccord allie robustesse, conformité aux normes internationales et une large plage d’utilisation en température et pression, ce qui le rend particulièrement adapté aux installations de gaz et d’eau potable.
- matière : acier galvanisé
- type : courbe 90°
- raccord : 1''1/4
- raccord entrée : ff 1''1/4
- raccord sortie : ff 1''1/4
- diamètre nominal raccordement 1 : 1''1/4 pouce (32)
- diamètre nominal raccordement 2 : 1''1/4 pouce (32)
- pression maximale de service (pms) : 25 bars de -20°C à +120°C
- pression maximale de service (pms) : 20 bars de +120°C à +300°C
- type raccordement : filetage femelle, pour gaz, cylindrique (bspt)
- coude 90° grand rayon f/f 1''1/4 bsp suivant norme iso 228/1 (din 259)
- fonte malléable grade b350-10 conforme à la norme une en 1562
- protection par galvanisation à chaud épaisseur mini = 70 µm
- autorisé pour l'utilisation avec l'eau destinée à la consommation humaine
- fabrication en conformité avec la norme une en 10242
- diamètres nominaux suivant la norme iso 6708
- dimensions suivant la norme iso 49 et din 2950
- référence fournisseur : 110024
- marque : renson
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quel type de raccordement utilise cette courbe 90° GALVA N°2 FF 1''1/4 RENSON ?
Cette courbe est équipée de filetages femelles cylindriques conformes au standard BSPT, avec un diamètre nominal de raccordement de 1"1/4 pouce (32 mm) à l'entrée comme à la sortie. Elle est conçue pour un usage avec des raccords femelles 1"1/4.
Quelles sont les limites de pression et de température pour cette courbe ?
La courbe supporte une pression maximale de service de 25 bars dans une plage de températures allant de -20°C à +120°C. Entre +120°C et +300°C, la pression maximale admissible est de 20 bars.
Cette courbe est-elle adaptée pour une installation avec de l'eau potable ?
Oui, ce produit est autorisé pour une utilisation avec de l'eau destinée à la consommation humaine, garantissant sa conformité aux exigences sanitaires.
Quelles sont les normes et matériaux garantissant la qualité de cette courbe ?
Elle est fabriquée en fonte malléable Grade B350-10 selon la norme UNE EN 1562, avec une protection par galvanisation à chaud d’une épaisseur minimale de 70 µm. La fabrication est conforme à la norme UNE EN 10242 et les dimensions respectent les normes ISO 49, DIN 2950 et ISO 6708.
Quelle est la forme et le rayon de cette courbe 90° ?
Il s'agit d'un coude 90° grand rayon, conforme à la norme ISO 228/1 (DIN 259), ce qui facilite la déviation fluide des fluides dans les installations.
