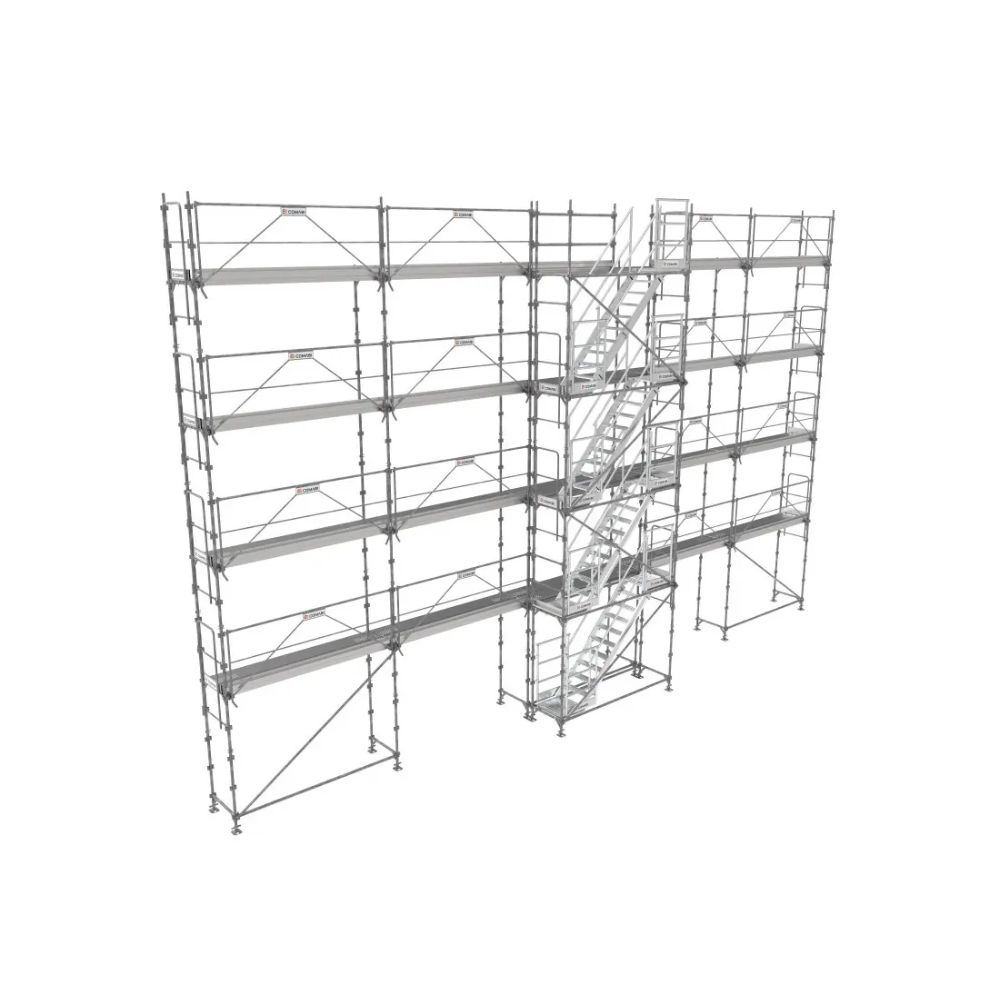

Échafaudage 160m² R200 acier Progress PREMIUM garde-corps Fusio + planchers acier + escaliers TUBESCA COMABI - 0P000989

L’échafaudage de façade R200 PROGRESS TUBESCA-COMABI référence 0P000989 est une solution professionnelle robuste et performante conçue pour répondre aux exigences des travaux en hauteur sur chantiers de rénovation, de construction et de ravalement. Construit en acier galvanisé de type cadre en H, il garantit une excellente résistance mécanique, une durabilité optimale et une sécurité maximale pour les utilisateurs. Avec une surface de travail de 160 m², une longueur de 15 mètres et une hauteur de plancher de 8 mètres, cet échafaudage est parfaitement adapté aux façades de grande dimension. Il permet d’atteindre une hauteur de travail de 10 mètres, offrant ainsi une grande polyvalence pour les interventions sur bâtiments résidentiels ou tertiaires.

Le système R200 Progress est reconnu pour sa facilité de montage et son ergonomie. Son assemblage rapide et intuitif permet un gain de temps significatif sur chantier tout en assurant une conformité stricte aux normes européennes EN 12810 et EN 12811, garantissant un haut niveau de sécurité. La largeur de 80 cm assure un confort de circulation optimal pour les opérateurs et le transport des outils. Les planchers acier assurent une excellente rigidité et une résistance élevée aux charges lourdes, ce qui en fait une solution particulièrement adaptée aux environnements de travail intensifs.

Grâce à ses garde-corps Fusio et ses systèmes de protection intégrés, cet échafaudage offre un niveau de sécurité renforcé à chaque niveau de travail. Les escaliers Unistep intégrés facilitent les déplacements verticaux, réduisent les risques de chute et améliorent considérablement la productivité sur chantier. Sa compatibilité avec les systèmes multidirectionnels Solidium et M368 permet une grande modularité et une adaptation facile à différentes configurations de façades.

Composition du lot :

Structures / Cadres / Montants

• 04002009 R1 Cadre de départ en U 1,20 m - Acier (8)
• 04002004 R3 Cadre en H 2,00 m - Acier (28)
• 04002006 R4 Cadre 2,00 m asymétrique - Acier (4)
• 00026705 M368 - M4100 montant 1m - 2 nœuds (1)

Socles

• 04101003 RCM24 Socle à vis articulé débattement 0,45 m (Ø38 mm) (16)

Longerons / Lisses

• 04204040 Longeron forte charge 2,00 m (2)
• 04204043 Longeron forte charge 3,00 m (17)
• 00010550 RCM608 Lisse 0,80 m (3)

Diagonales

• 04005005 RCM30 Diagonale verticale indexée 3 x 2 m (6)

Garde-corps / Protections

• 04004031 FUSIO300 Garde-corps diagonalisant (16)
• 04004006 GCMS080 Garde-corps monobloc avec plinthe (14)
• 04240024 Unistep garde-corps latéral volée 2 m (8)
• 04240026 Unistep garde-corps latéral palier 2 m (9)

Planchers acier

• 04010001 RCE300 Plateau acier 3,00 m (40)

Plinthes

• 04010204 PC200 Plinthe acier 2,00 m (1)
• 04010201 PC300 Plinthe acier 3,00 m (16)
• 04010208 PC080 Plinthe acier 0,80 m (1)

Escaliers

• 04240019 Unistep escalier 3x2 m monobloc (4)

Fixations

• 00010992 Étrier double à clavettes (8)
• 00014620 Manchon Kombi à clavette (1)

En plus :

• 00035775 Notice R200 (1)
• 04001012 Lot de 20 cales de pieds (OFFERT)

• Matière : Acier galvanisé
• Type : Échafaudage de façade cadre en H
• Surface de travail : 160 m²
• Longueur : 15 m
• Hauteur de plancher : 8 m
• Hauteur de travail : 10 m
• Largeur : 0,80 m
• Normes : EN 12810 / EN 12811
• Planchers : Acier haute résistance
• Accès : Escaliers Unistep intégrés
• Garde-corps : Système Fusio + protections latérales
• Montage : Rapide et intuitif
• Compatibilité : Solidium / M368
• Usage : Façade / rénovation / construction / ravalement
• Confort de circulation : 75 cm utile
• Structure : Modulaire et évolutive
• Sécurité : Plinthes + garde-corps intégrés + contreventement renforcé

L’échafaudage s’utilise par un montage rapide et intuitif basé sur des cadres rigides en H assemblés entre eux, avec une largeur de 0,80 m pour assurer une circulation confortable. Le montage débute par la pose de cadres de départ spécifiques, puis l’élévation progressive des niveaux de travail jusqu’à la hauteur souhaitée, ici jusqu’à 10 mètres. Les escaliers intégrés facilitent les déplacements verticaux entre les niveaux.

Le principe d’utilisation repose sur l’assemblage des cadres, longerons, lisses, planchers acier et garde-corps selon les configurations de chantier. Les garde-corps Fusio et les plinthes assurent une protection à chaque niveau. Le système intègre également des diagonales pour le contreventement, qui doivent être positionnées conformément aux cas usuels décrits dans la notice.

L’échafaudage est destiné à être utilisé sur des façades de grande dimension, en contexte de travaux de rénovation, construction ou ravalement. Il convient pour des interventions sur bâtiments résidentiels ou tertiaires, avec une surface de travail importante de 160 m².

En cas de montage différent des cas usuels, il est nécessaire de se référer à des plans d’exécution et notes de calculs spécifiques. Le montage doit être réalisé par des personnes formées, suivant la notice et les instructions du fabricant.

Le résultat attendu est une structure stable, sécurisée et adaptée à l’accès et au travail en hauteur, avec une surface de travail continue et une circulation facilitée grâce aux escaliers et largeurs prévues. Les planchers acier assurent une rigidité suffisante pour supporter les charges de chantier.

En résumé, l’utilisation consiste à assembler les éléments selon les instructions, en respectant les configurations validées, pour obtenir un échafaudage stable et sécurisé, adapté aux travaux en hauteur sur façades importantes.
