Échafaudage 160m² R200 acier Progress PREMIUM garde-corps Fusio + planchers alu/bois + escaliers TUBESCA COMABI - 0P000990

Référence : T0250P000990 5 Questions Description

Découvrez Échafaudage 160m² R200 acier Progress PREMIUM garde-corps Fusio + planchers alu/bois + escaliers TUBESCA COMABI - 0P000990 disponible à l'achat

Les points clés

Surface de travail de 160 m² pour grands chantiers
Montage rapide et intuitif pour un gain de temps
Sécurité renforcée avec garde-corps Fusio et plinthes
Accès facilité grâce aux escaliers Unistep intégrés
Structure modulable compatible avec plusieurs systèmes

Voir tout

Notice de montage

Ajouter aux favoris Me notifier d'une baisse de prix

25 852,36 € TTC 21 543,63 € HT

PRO ? : DIVISEZ VOS FRAIS DE LIVRAISON PAR 2 !

Profitez de -50 % sur votre livraison dès 600 € TTC d'achat avec votre compte PRO.

Me créer un compte PRO

Me connecter

Paiement sécurisé
Des experts techniques
Retour facile sous 14 jours*

Produits complémentaires avec votre produit

1 207,63 €

1 006,36 €

tubescacomabi

Lot de 6 garde-corps FUSIO 300 - sans plinthe TUBESCA COMABI - 0P000390

1 268,17 €

1 056,81 €

tubescacomabi

Lot de 10 cadres 2m R3 acier TUBESCA COMABI - 0P000301

1 480,64 €

1 233,87 €

tubescacomabi

Lot de 6 cadres 2m R3 aluminium TUBESCA COMABI - 0P000720

- 10 %

355,33 €

395,48 € -10%

tubescacomabi

Lot de 10 socles RCM23 TUBESCA COMABI - 0P000963

333,55 €

277,96 €

tubescacomabi

Lot de 3 compléments stabilisateurs acier S2 TUBESCA COMABI - 0P000664

129,89 €

108,24 €

tubescacomabi

Lot de 30 goupilles RCM12 TUBESCA COMABI - 0P000994

204,76 €

170,63 €

tubescacomabi

Lot de 50 goupilles RCM12 TUBESCA COMABI - 0P000995

345,66 €

288,05 €

tubescacomabi

Lot de 100 goupilles RCM12 TUBESCA COMABI - 0P000996

479,96 €

399,97 €

tubescacomabi

Lot de 3 stabilisateurs acier S1 TUBESCA COMABI - 0P000663

309,34 €

257,78 €

tubescacomabi

Lot de 42 protections de nœuds - 84 demi coques - TUBESCA COMABI - 0P001043

306,04 €

255,03 €

tubescacomabi

Lot 6 planchons 1,50 x 0x30 m TUBESCA COMABI - 0P001045

302,72 €

252,27 €

tubescacomabi

Lot de 1 potence de levage universelle + 1 poulie à cliquet TUBESCA COMABI - 0P000997

1 777,70 €

1 481,42 €

tubescacomabi

Lot de 12 planchers R14AC-CS-3M00X0M36 TUBESCA COMABI - 0P000999

3 335,16 €

2 779,30 €

tubescacomabi

Lot de 24 planchers R14AC-CS-3M00X0M36 TUBESCA COMABI - 0P001000

5 453,48 €

4 544,57 €

tubescacomabi

Lot de 42 planchers R14AC-CS-3M00X0M36 TUBESCA COMABI - 0P001001

Caractéristiques techniques

Surface de travail : 160 m²
Longueur : 15 m
Hauteur de plancher : 8 m
Hauteur de travail : 10 m
Largeur : 0,80 m
Type : Échafaudage de façade cadre en H
Normes : EN 12810 / EN 12811
Accès : Escaliers Unistep intégrés
Montage : Rapide et intuitif
Compatibilité : Solidium / M368
Confort de passage : 75 cm utile
Usage : Travaux de façade / rénovation / peinture / ravalement
Structure : Modulable et évolutive
Sécurité : Garde-corps Fusio + plinthes intégrées
Type de planchers : Aluminium / bois renforcés

Description

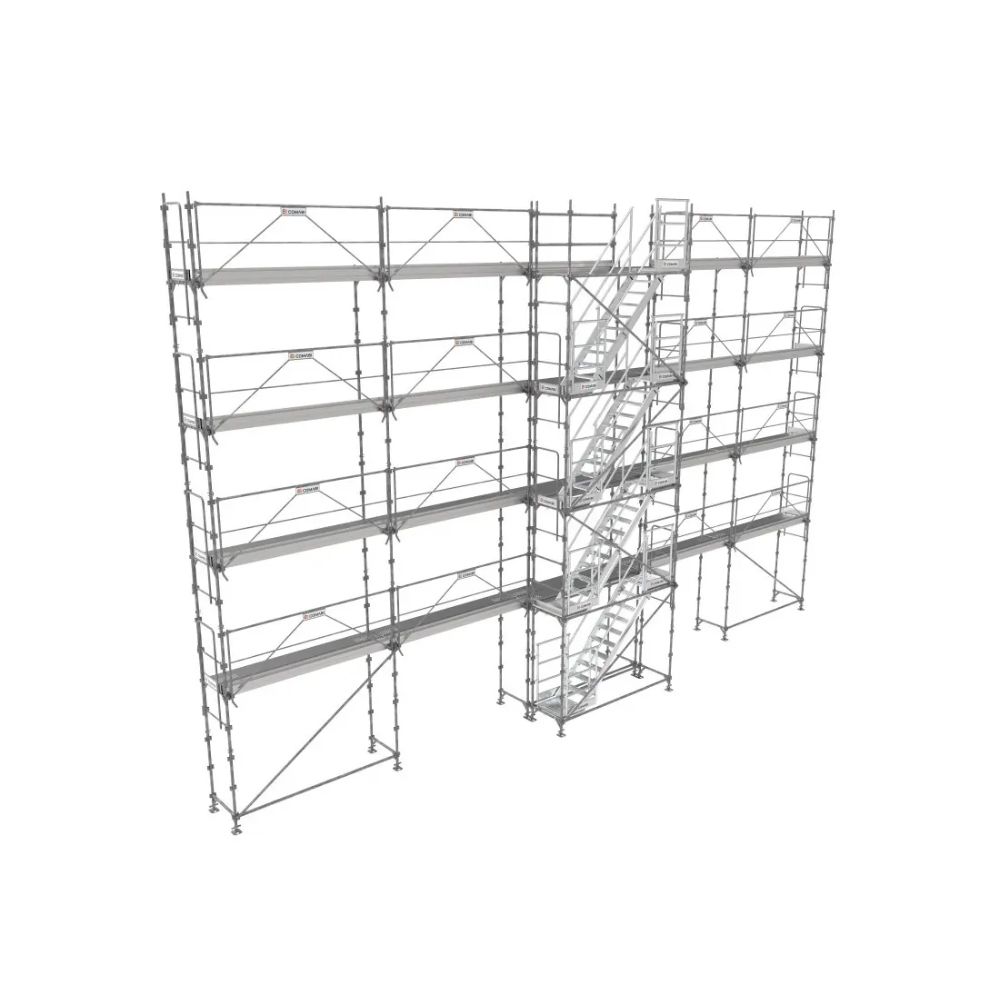

L’échafaudage de façade R200 PROGRESS TUBESCA-COMABI référence 0P000990 est une solution professionnelle haut de gamme conçue pour répondre aux exigences des travaux de rénovation, de peinture et de ravalement de façade en toute sécurité. Construit en acier galvanisé de type cadre en H, il garantit une robustesse exceptionnelle, une excellente stabilité et une durabilité adaptée aux chantiers intensifs. Avec une surface de travail de 160 m², une longueur de 15 mètres et une hauteur de plancher de 8 mètres, cet échafaudage offre un espace de travail confortable et parfaitement sécurisé pour les professionnels du bâtiment. Sa hauteur de travail atteignant 10 mètres permet d’intervenir sur des façades importantes tout en conservant une grande facilité d’accès grâce à son système d’escaliers Unistep intégré.

Le système R200 Progress est reconnu pour sa simplicité de montage et son ergonomie. Son assemblage rapide et intuitif permet un gain de temps considérable sur chantier, tout en assurant une conformité totale aux normes de sécurité européennes EN 12810 et EN 12811. La largeur de passage de 80 cm offre un confort optimal pour la circulation des opérateurs et le transport des matériaux. Les composants Fusio et les planchers aluminium/bois assurent une excellente stabilité de travail, tandis que les escaliers intégrés facilitent les déplacements entre les niveaux, réduisant ainsi les risques liés aux manipulations verticales.

Cet échafaudage est également compatible avec les systèmes multidirectionnels Solidium et M368, ce qui en fait une solution évolutive et adaptable à de nombreux types de configurations de chantier. Sa conception modulaire permet d’ajuster facilement la structure selon les contraintes du terrain et des façades.

Structures / Montants / Cadres

04002009 R1 Cadre de départ en U 1,20 m - Acier (8)
04002004 R3 Cadre en H 2,00 m - Acier (28)
04002006 R4 Cadre 2,00 m asymétrique - Acier (4)
00026705 M368 - M4100 montant 1m - 2 nœuds (1)

Socles

04101003 RCM24 Socle à vis articulé débattement 0,45 m (Ø38 mm) (16)

Longerons / Lisses

04204040 Longeron forte charge 2,00 m (2)
04204043 Longeron forte charge 3,00 m (17)
00010550 RCM608 Lisse 0,80 m (3)

Diagonales / Contreventement

04005005 RCM30 Diagonale verticale indexée 3 x 2 m (6)

Garde-corps

04004031 FUSIO300 Garde-corps diagonalisant (16)
04004006 GCMS080 Garde-corps monobloc avec plinthe (14)
04240024 Unistep garde-corps latéral volée 2 m (8)
04240026 Unistep garde-corps latéral palier 2 m (9)

Planchers

04010320 Plancher R08-C3000x730 (20)

Plinthes

04010204 PC200 Plinthe acier 2,00 m (1)
04010201 PC300 Plinthe acier 3,00 m (16)
04010208 PC080 Plinthe acier 0,80 m (1)

Escaliers

04240019 Unistep escalier 3x2 m monobloc (4)

Fixations

00014620 Manchon Kombi à clavette (1)
00010992 Étrier double à clavettes (8)

En plus :

00035775 Notice R200 (1)
04001012 Lot de 20 cales de pieds (OFFERT)

Guide d'utilisation

L’échafaudage s’utilise par assemblage de cadres rigides en H (système R200 PROGRESS) ou de nœuds multidirectionnels (système M368), permettant un montage rapide et adapté à diverses configurations de chantier. Le montage s’effectue en positionnant les éléments (cadres, montants, longerons, diagonales, garde-corps, planchers, escaliers) selon les cas usuels décrits dans la notice de montage.

Le principe d’utilisation repose sur l’emboîtement et le blocage des éléments entre eux par des systèmes de douilles soudées, étriers, verrous ou clavettes, assurant la stabilité et la fixation perpendiculaire des longerons. Les escaliers intégrés facilitent les déplacements verticaux entre les niveaux. Le système intègre des cadres de départ spécifiques et des cadres de rattrapage de niveaux pour compenser les irrégularités du terrain.

L’échafaudage est destiné à être monté sur chantier pour des travaux de rénovation, peinture et ravalement de façades, avec une surface de travail importante (160 m²) et une hauteur de plancher jusqu’à 8 mètres, permettant une hauteur de travail jusqu’à 10 mètres.

Le montage s’effectue en suivant les cas usuels, avec une largeur de passage de 80 cm pour la circulation des opérateurs et le transport des matériaux. Les diagonales (type RCM ou DV) sont utilisées pour le contreventement, selon la configuration choisie. Le montage doit respecter strictement les instructions fournies dans la notice, sans modification non conforme, sous peine d’exiger des plans d’exécution et notes de calcul.

En cas de fonctionnement non conforme, il est indiqué que tout écart de montage par rapport aux cas décrits nécessite des plans d’exécution et une note de calculs obligatoires. Le Bureau d’Étude Applications Chantiers (BEAC) peut être contacté pour assistance technique.

Le résultat attendu est un échafaudage stable, sécurisé et conforme aux normes, offrant un espace de travail confortable et sécurisé, facilitant les déplacements et le transport des matériaux sur le chantier.

Ainsi, pour utiliser ce produit, il convient de suivre les étapes de montage en assemblant les cadres et montants, en positionnant les diagonales pour le contreventement, en installant les planchers et escaliers, et en respectant les cas usuels de montage décrits dans la notice. Toute modification doit être validée par des plans et notes de calculs spécifiques.

FAQ : Questions / Réponses :

Quels sont les avantages du système R200 Progress pour le montage sur chantier ?

Le système R200 Progress utilise des cadres rigides en H en acier galvanisé, facilitant un montage rapide et intuitif. Il intègre des cadres de départ spécifiques et des cadres de rattrapage de niveaux pour compenser les irrégularités du terrain, assurant ainsi une bonne adaptation aux contraintes du chantier. Sa compatibilité avec le système multidirectionnel M368 permet de traiter des bâtiments complexes.

Comment la sécurité est-elle assurée sur cet échafaudage ?

L’échafaudage respecte les normes européennes EN 12810 et EN 12811, garantissant stabilité et sécurité. Il est équipé de garde-corps Fusio diagonalisants, de plinthes acier intégrées et d’escaliers Unistep facilitant les déplacements verticaux. Le montage doit être conforme à la notice et toute déviation nécessite une note de calcul et plans d’exécution pour maintenir la sécurité.

Quelles sont les caractéristiques techniques clés qui impactent le confort d’utilisation ?

La surface de travail est de 160 m² avec une largeur de passage utile de 75 à 80 cm, offrant un espace confortable pour la circulation des opérateurs et le transport des matériaux. Les planchers en aluminium/bois renforcés assurent une bonne stabilité et les escaliers intégrés améliorent l’ergonomie des déplacements entre niveaux.

Dans quels contextes ce produit est-il le plus adapté ?

Ce système est conçu pour les travaux de façade, rénovation, peinture et ravalement avec une hauteur de plancher jusqu’à 8 mètres et une hauteur de travail de 10 mètres. Sa structure modulable et compatible avec différents systèmes permet de s’adapter aux contraintes des grands chantiers et configurations complexes.

Quelles sont les contraintes à respecter lors du montage pour garantir la conformité ?

Le montage doit suivre strictement les cas usuels décrits dans la notice de montage. Toute modification nécessite des plans d’exécution et une note de calculs validés par le Bureau d’Étude Applications Chantiers. Le non-respect de ces prescriptions peut compromettre la stabilité et la sécurité de l’échafaudage.
