ELECTROVANNE CEME 2/2 ESM86 NF A CDE ASSISTEE 24VCA 1'1/2 NBR - RENSON - 818075
Référence : U003818075
Découvrez ELECTROVANNE CEME 2/2 ESM86 NF A CDE ASSISTEE 24VCA 1'1/2 NBR - RENSON - 818075 disponible à l'achat
Les points clés
- Conception robuste pour une utilisation durable
- Compatible avec des systèmes d'arrosage variés
- Installation facile grâce à des dimensions adaptées
- Fonctionnement assisté pour un contrôle optimal
477,85 € TTC 398,21 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Voir plus de documents

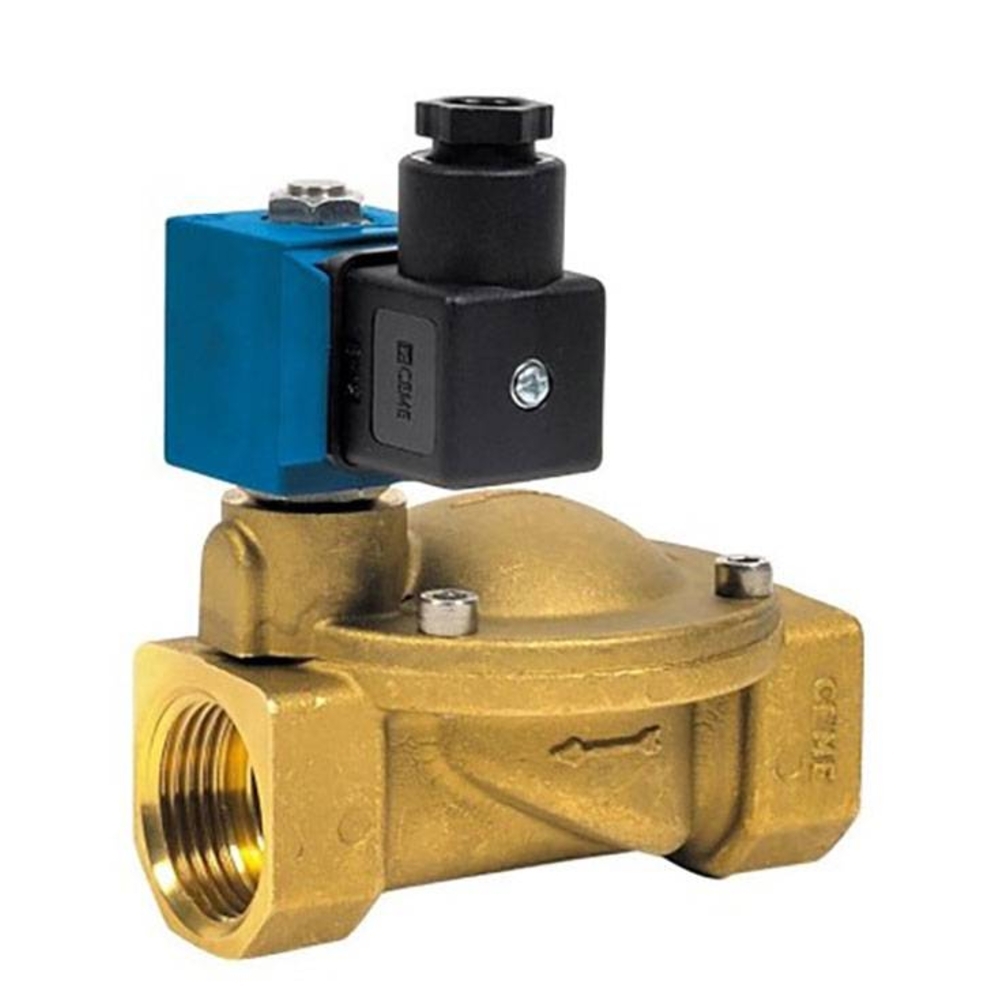

L’électrovanne CEME 2/2 ESM86 NF à commande assistée 24VCA, référence RENSON 818075, est spécialement conçue pour le sectionnement automatique des réseaux de fluides courants tels que l’eau.
Elle fonctionne en mode normalement fermée (NF) avec une pression différentielle minimum de 0,3 bar.
Son corps est en laiton avec un noyau et des pièces internes en acier inoxydable, et une membrane en NBR.
Le raccordement est taraudé de type G.
Les dimensions de l’électrovanne sont les suivantes : 146 mm (A), 128 mm (B), 128 mm (C) et 98 mm (D).
Elle pèse 3,50 kg, ce qui facilite son installation.
Ses caractéristiques techniques incluent une protection électrique IP 65, une pression de service fluide comprise entre 0 et 10 bars, une température du fluide entre -5°C et +80°C, et une température ambiante d’utilisation entre -10°C et +80°C.
Au-delà de 40°C en courant continu, la pression différentielle maximale peut être réduite.
Hydrauliquement, elle offre un passage de 39 mm, un débit Kv de 27 m³/h, une pression différentielle maximale de 10 bars, et un temps de manœuvre rapide entre 50 et 80 ms.
La bobine utilisée est de type B6.
Le montage peut s’effectuer dans toutes les positions sauf horizontal avec la bobine tête en bas.
Il est essentiel de respecter le sens de passage indiqué par la flèche sur le corps de l’électrovanne.

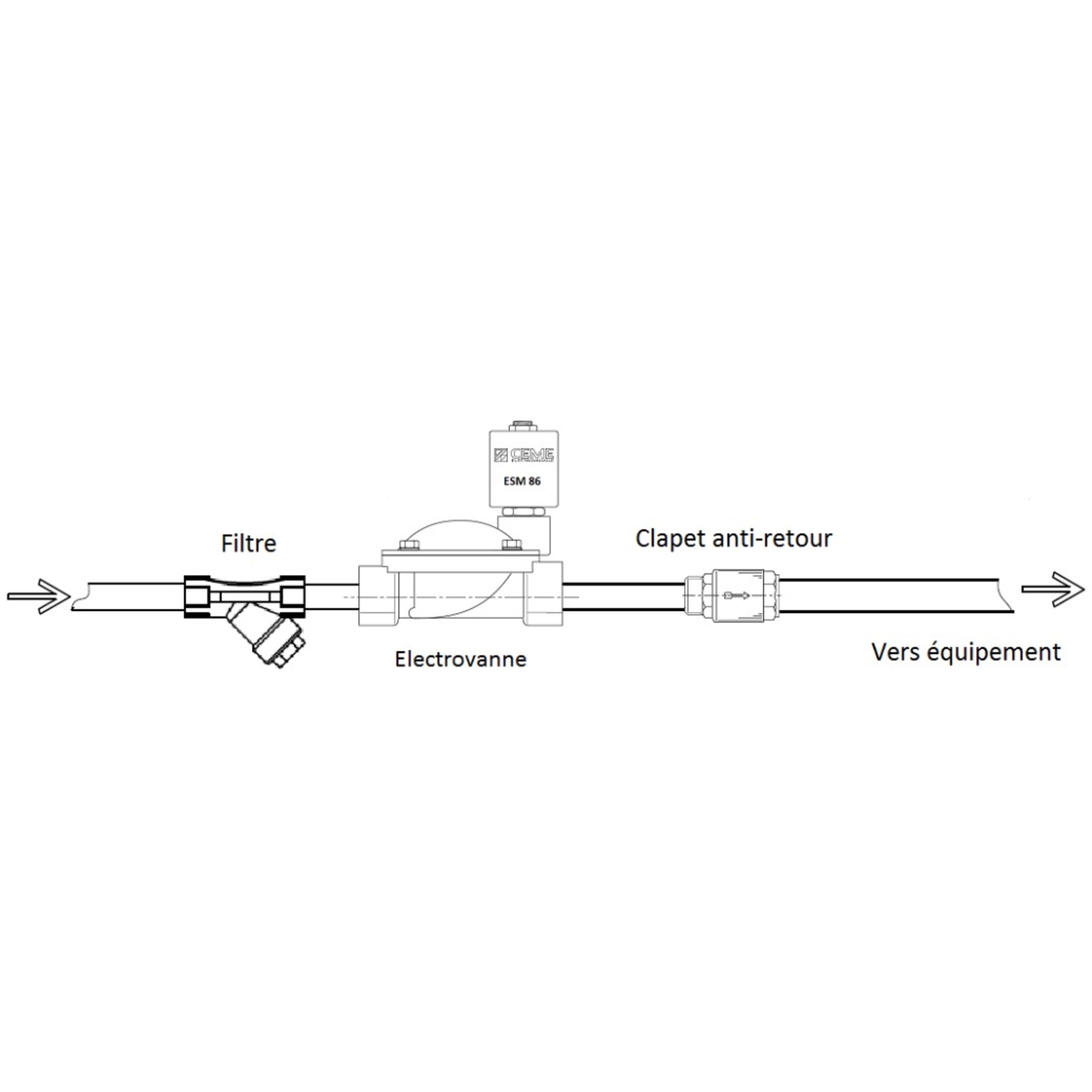

L’installation d’un filtre en amont est recommandée pour éviter les impuretés.
L’électrovanne ne fait pas office de clapet anti-retour, un débit à contre-courant peut traverser une électrovanne NF au repos. Il est conseillé d’installer un clapet anti-retour dans ce cas.
En cas d’utilisation dans un environnement humide, un risque de condensation entre le noyau et la bobine peut survenir, pouvant endommager la bobine.
Il est recommandé d’utiliser un kit d’étanchéité renforcé dans ces conditions.
Si le fluide est susceptible de geler, un système de réchauffage adapté doit être prévu.
Enfin, les électrovannes utilisées sur des eaux dures et maintenues sous tension longtemps peuvent subir un entartrage, ce qui peut bloquer leur fonctionnement.
Un accessoire conseillé pour cette électrovanne est le coffret de contrôle de remplissage pour cuve à eau, référence 817814.
L'électrovanne CEME 2/2 ESM86 NF à commande assistée 24VCA, référence 818075 de la marque RENSON, est conçue pour le sectionnement automatique des réseaux de fluides courants tels que l'eau. Elle fonctionne normalement fermée (NF) avec une pression différentielle minimale de 0,3 bar, garantissant un contrôle précis du débit.
Sa construction robuste comprend un corps en laiton, un noyau et des pièces internes en acier inoxydable, ainsi qu'une membrane en NBR. Le raccordement est taraudé de type G. Cette électrovanne est équipée d'une bobine B6 avec un temps de manœuvre rapide compris entre 50 et 80 millisecondes.
Les caractéristiques techniques détaillées sont les suivantes :
- Poids : 3,50 kg
- Dimensions : A = 146 mm, B = 128 mm, C = 128 mm, D = 98 mm
- Passage hydraulique : 39 mm
- Kv (coefficient de débit) : 27 m³/h
- Pression maximale du fluide : 10 bar
- Température du fluide : de -5°C à +80°C
- Température ambiante : de -10°C à +80°C (en courant continu, la pression différentielle maximale peut être réduite au-delà de 40°C)
- Protection électrique : IP 65
L’électrovanne peut être montée dans toutes les positions sauf horizontalement avec la bobine orientée vers le bas. Le sens de passage doit être respecté selon la flèche indiquée sur le corps. L'installation d'un filtre en amont est recommandée pour protéger l'appareil.
Des précautions spécifiques sont à prendre en cas d'utilisation dans un environnement humide, car un risque de condensation entre le noyau et la bobine peut entraîner des dommages. Un kit d’étanchéité renforcé est conseillé dans ce cas. En cas de risque de gel du fluide, un système de réchauffage adapté doit être prévu.
Il est important de noter que cette électrovanne ne remplace pas un clapet anti-retour, car un débit à contre-courant peut traverser l’électrovanne lorsqu’elle est au repos. L’installation d’un clapet anti-retour est donc nécessaire si ce phénomène est à anticiper.
Enfin, un entretien régulier est recommandé, notamment pour éviter l’entartrage qui peut survenir lors d’utilisation sur des eaux dures maintenues sous tension prolongée, ce qui pourrait bloquer le fonctionnement de l’électrovanne.
Un accessoire conseillé pour cette électrovanne est le coffret contrôle remplissage pour cuve à eau, référence 817814.
Sa construction robuste comprend un corps en laiton, un noyau et des pièces internes en acier inoxydable, ainsi qu'une membrane en NBR. Le raccordement est taraudé de type G. Cette électrovanne est équipée d'une bobine B6 avec un temps de manœuvre rapide compris entre 50 et 80 millisecondes.
Les caractéristiques techniques détaillées sont les suivantes :
- Poids : 3,50 kg
- Dimensions : A = 146 mm, B = 128 mm, C = 128 mm, D = 98 mm
- Passage hydraulique : 39 mm
- Kv (coefficient de débit) : 27 m³/h
- Pression maximale du fluide : 10 bar
- Température du fluide : de -5°C à +80°C
- Température ambiante : de -10°C à +80°C (en courant continu, la pression différentielle maximale peut être réduite au-delà de 40°C)
- Protection électrique : IP 65
L’électrovanne peut être montée dans toutes les positions sauf horizontalement avec la bobine orientée vers le bas. Le sens de passage doit être respecté selon la flèche indiquée sur le corps. L'installation d'un filtre en amont est recommandée pour protéger l'appareil.
Des précautions spécifiques sont à prendre en cas d'utilisation dans un environnement humide, car un risque de condensation entre le noyau et la bobine peut entraîner des dommages. Un kit d’étanchéité renforcé est conseillé dans ce cas. En cas de risque de gel du fluide, un système de réchauffage adapté doit être prévu.
Il est important de noter que cette électrovanne ne remplace pas un clapet anti-retour, car un débit à contre-courant peut traverser l’électrovanne lorsqu’elle est au repos. L’installation d’un clapet anti-retour est donc nécessaire si ce phénomène est à anticiper.
Enfin, un entretien régulier est recommandé, notamment pour éviter l’entartrage qui peut survenir lors d’utilisation sur des eaux dures maintenues sous tension prolongée, ce qui pourrait bloquer le fonctionnement de l’électrovanne.
Un accessoire conseillé pour cette électrovanne est le coffret contrôle remplissage pour cuve à eau, référence 817814.
- poids : 3,50 kg
- dimension A : 146 mm
- dimension B : 128 mm
- dimension C : 128 mm
- dimension D : 98 mm
- type : ESM 86
- fonctionnement : normalement fermée (NF) à commande assistée
- corps : laiton
- noyau et pièces internes : acier inoxydable
- membrane : NBR
- raccordement : taraudé G
- protection électrique : IP 65
- pression service fluide : 0 - 10 bar
- température fluide : -5°C / +80°C
- température ambiante : -10°C / +80°C
- passage hydraulique : 39 mm
- débit Kv : 27 m³/h
- pression différentielle minimale : 0,3 bar
- pression différentielle maximale : 10 bar
- bobine : B6
- temps de manœuvre : 50-80 ms
- montage : toutes positions sauf horizontal avec bobine tête en bas
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelles sont les caractéristiques principales de cette électrovanne ?
Cette électrovanne CEME 2/2 ESM86 NF A CDE assistée fonctionne en 24VCA et possède un corps en laiton avec un poids de 3,50 kg. Ses dimensions sont adaptées pour une installation simplifiée : 146 mm de longueur, 128 mm de largeur, 128 mm de hauteur et 98 mm pour la profondeur.
Comment se distingue le fonctionnement assisté de cette électrovanne ?
Le fonctionnement assisté permet un contrôle optimal de l’ouverture et de la fermeture de la vanne, facilitant ainsi la gestion des systèmes d’arrosage tout en garantissant une utilisation fiable et durable.
Avec quels types de systèmes d’arrosage cette électrovanne est-elle compatible ?
Elle est conçue pour être compatible avec divers systèmes d’arrosage, ce qui la rend polyvalente pour différentes configurations d’irrigation.
Quels sont les avantages liés à la conception de cette électrovanne ?
Sa conception robuste assure une durabilité dans le temps, ce qui est essentiel pour un usage fréquent sur chantier ou en installation pérenne.
Quelles dimensions doivent être prises en compte pour l’installation de ce produit ?
Les dimensions à considérer sont 146 mm en longueur, 128 mm en largeur et hauteur, ainsi que 98 mm en profondeur, ce qui facilite son intégration dans des espaces restreints.
