ELECTROVANNE CEME 2/2 ESM86 NF A CDE ASSISTEE 24VCA 1'1/4 NBR - RENSON - 818074
Référence : U003818074
Découvrez ELECTROVANNE CEME 2/2 ESM86 NF A CDE ASSISTEE 24VCA 1'1/4 NBR - RENSON - 818074 disponible à l'achat
Les points clés
- Conception robuste pour une utilisation durable
- Compatible avec divers systèmes d'arrosage
- Facilité d'installation et de maintenance
- Fonctionnement efficace à 24VCA
507,84 € TTC 423,20 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Voir plus de documents

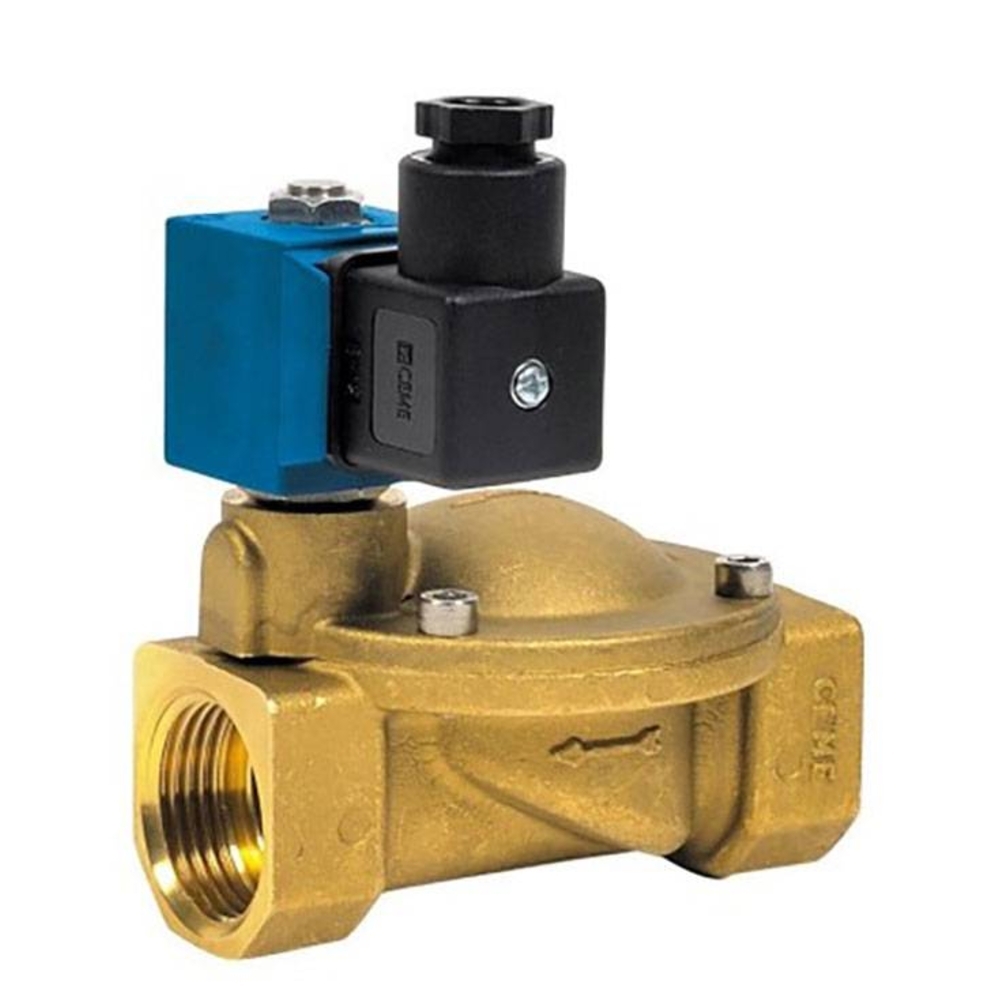

L’électrovanne CEME 2/2 ESM86 NF à commande assistée 24VCA est conçue pour le sectionnement automatique des réseaux de fluides courants, notamment l’eau.
Elle fonctionne en mode normalement fermée (NF) avec une pression différentielle minimale de 0,3 bar.
Son corps est en laiton, équipé d’un noyau et de pièces internes en acier inoxydable.
La membrane est en NBR, assurant une bonne étanchéité.
Le raccordement se fait par filetage taraudé G.
Ses dimensions sont les suivantes : 131 mm (A), 122 mm (B), 112 mm (C) et 95 mm (D).
Son poids est de 2,80 kg.
Cette électrovanne supporte une pression de service fluide comprise entre 0 et 10 bars.
La température du fluide peut varier de -5°C à +80°C.
La température ambiante d’utilisation est de -10°C à +80°C, avec une réduction possible de la pression différentielle maximale au-dessus de 40°C en courant continu.
Les caractéristiques hydrauliques indiquent un passage de 32 mm et un débit Kv de 22 m³/h.
Le temps de manœuvre est rapide, entre 50 et 80 millisecondes.
La protection électrique est certifiée IP 65.
Le montage peut se faire dans toutes les positions sauf horizontal avec la bobine tête en bas.
Il est impératif de respecter le sens de passage indiqué par une flèche sur le corps de l’électrovanne.

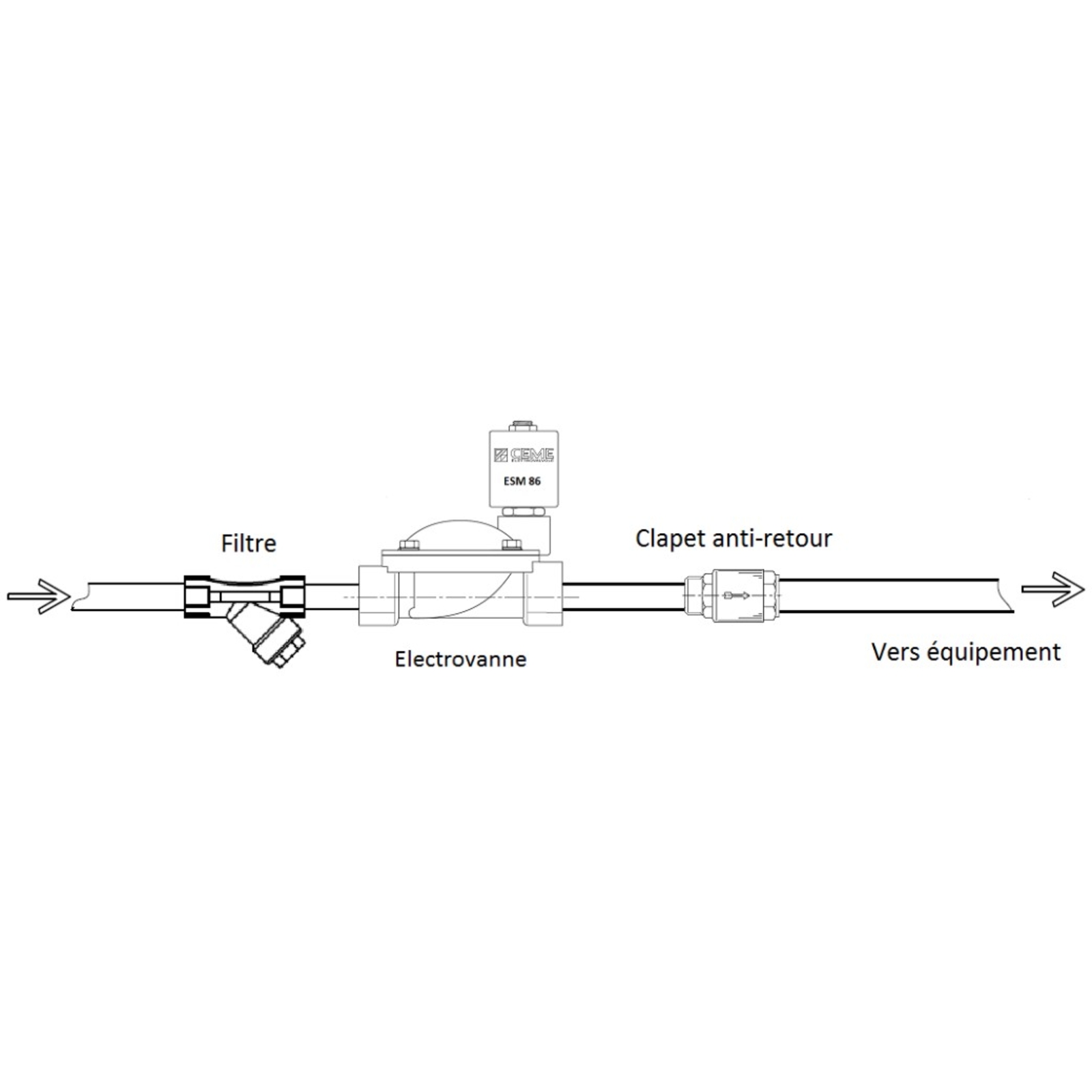

L’installation d’un filtre en amont est recommandée pour garantir un fonctionnement optimal.
Un risque de condensation peut apparaître entre le noyau et la bobine en milieu humide, pouvant endommager la bobine.
Dans ce cas, il est conseillé d’utiliser un kit d’étanchéité renforcé.
En cas de risque de gel du fluide, un système de réchauffage adapté doit être prévu.
Il est important de noter que cette électrovanne ne fait pas office de clapet anti-retour.
Un débit à contre-courant peut traverser l’électrovanne au repos, il convient donc de prévoir l’installation d’un clapet anti-retour si nécessaire.
L’entartrage peut survenir lorsque l’électrovanne est utilisée sur des eaux dures et maintenue sous tension pendant de longues périodes, ce qui peut bloquer son fonctionnement.
Cette électrovanne offre une conception robuste pour une utilisation durable.
Elle est compatible avec divers systèmes d’arrosage et garantit une facilité d’installation et de maintenance.
Son fonctionnement efficace à 24VCA assure une fiabilité optimale dans les applications.
Un accessoire recommandé est le coffret contrôle remplissage (code 817814), destiné aux cuves à eau.
L'électrovanne CEME 2/2 ESM86 NF à commande assistée 24VCA est conçue pour le sectionnement automatique des réseaux de fluides courants tels que l'eau. Elle fonctionne normalement fermée (NF) avec une pression différentielle minimale de 0,3 bar. Sa construction robuste comprend un corps en laiton, un noyau et des pièces internes en acier inoxydable, ainsi qu'une membrane en NBR. Le raccordement est taraudé de type G.
Elle présente les caractéristiques techniques suivantes :
- Poids : 2,80 kg
- Dimensions : A = 131 mm, B = 122 mm, C = 112 mm, D = 95 mm
- Passage hydraulique : 32 mm
- Coefficient de débit Kv : 22 m³/h
- Pression de service fluide : de 0 à 10 bar
- Température du fluide : de -5°C à +80°C
- Température ambiante : de -10°C à +80°C (en courant continu, au-delà de 40°C la pression différentielle maximale peut être réduite)
- Protection électrique : IP 65
- Bobine : type B6
- Temps de manœuvre : 50 à 80 ms
L'électrovanne peut être montée dans toutes les positions sauf horizontalement avec la bobine tête en bas. Le sens de passage doit être respecté selon la flèche indiquée sur le corps. L'installation d'un filtre en amont est recommandée. Ce produit ne fait pas office de clapet anti-retour ; en cas de débit à contre-courant, il est conseillé d'installer un clapet anti-retour.
En cas d'utilisation dans un milieu humide, un risque de condensation entre le noyau et la bobine peut endommager cette dernière, un kit d'étanchéité renforcé est alors recommandé. Si le fluide est susceptible de geler, un système de réchauffage adapté doit être prévu. Les eaux dures maintenues sous tension prolongée peuvent entraîner un entartrage bloquant le fonctionnement.
Un accessoire conseillé est le coffret contrôle remplissage pour cuve à eau (code 817814).
Elle présente les caractéristiques techniques suivantes :
- Poids : 2,80 kg
- Dimensions : A = 131 mm, B = 122 mm, C = 112 mm, D = 95 mm
- Passage hydraulique : 32 mm
- Coefficient de débit Kv : 22 m³/h
- Pression de service fluide : de 0 à 10 bar
- Température du fluide : de -5°C à +80°C
- Température ambiante : de -10°C à +80°C (en courant continu, au-delà de 40°C la pression différentielle maximale peut être réduite)
- Protection électrique : IP 65
- Bobine : type B6
- Temps de manœuvre : 50 à 80 ms
L'électrovanne peut être montée dans toutes les positions sauf horizontalement avec la bobine tête en bas. Le sens de passage doit être respecté selon la flèche indiquée sur le corps. L'installation d'un filtre en amont est recommandée. Ce produit ne fait pas office de clapet anti-retour ; en cas de débit à contre-courant, il est conseillé d'installer un clapet anti-retour.
En cas d'utilisation dans un milieu humide, un risque de condensation entre le noyau et la bobine peut endommager cette dernière, un kit d'étanchéité renforcé est alors recommandé. Si le fluide est susceptible de geler, un système de réchauffage adapté doit être prévu. Les eaux dures maintenues sous tension prolongée peuvent entraîner un entartrage bloquant le fonctionnement.
Un accessoire conseillé est le coffret contrôle remplissage pour cuve à eau (code 817814).
- poids : 2,80 kg
- dimension A : 131 mm
- dimension B : 122 mm
- dimension C : 112 mm
- dimension D : 95 mm
- corps en laiton avec noyau et pièces internes en acier inoxydable
- membrane en NBR
- raccordement taraudé G
- fonctionnement normalement fermé (NF) à commande assistée
- tension : 24 VCA
- pression différentielle minimale : 0,3 bar
- pression de service fluide : 0 à 10 bar
- température du fluide : -5°C à +80°C
- température ambiante d’utilisation : -10°C à +80°C (réduction possible de la pression différentielle au-dessus de 40°C en courant continu)
- passage hydraulique : 32 mm
- débit Kv : 22 m³/h
- temps de manœuvre : 50-80 ms
- protection électrique : IP 65
- montage toutes positions sauf horizontal avec bobine tête en bas
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quels sont les principaux avantages de la conception de cette électrovanne ?
La conception robuste de l’électrovanne assure une durabilité adaptée aux environnements exigeants. Sa compatibilité avec divers systèmes d’arrosage facilite son intégration sur site.
Comment cette électrovanne facilite-t-elle l’installation et la maintenance ?
Ses dimensions compactes et son poids maîtrisé permettent une manipulation aisée. La structure et les composants sont conçus pour simplifier les opérations d’installation et d’entretien.
Quelles sont les caractéristiques techniques clés à prendre en compte pour ce produit ?
L’électrovanne pèse 2,80 kg et mesure 131 mm de long, 122 mm de large, 112 mm de haut et 95 mm en profondeur. Elle fonctionne sous une alimentation de 24VCA.
Comment cette électrovanne répond-elle aux contraintes d’un usage en arrosage ?
Elle est spécifiquement conçue pour les systèmes d’arrosage, garantissant un fonctionnement efficace et fiable grâce à son pilotage assisté et sa compatibilité avec les installations standards.
