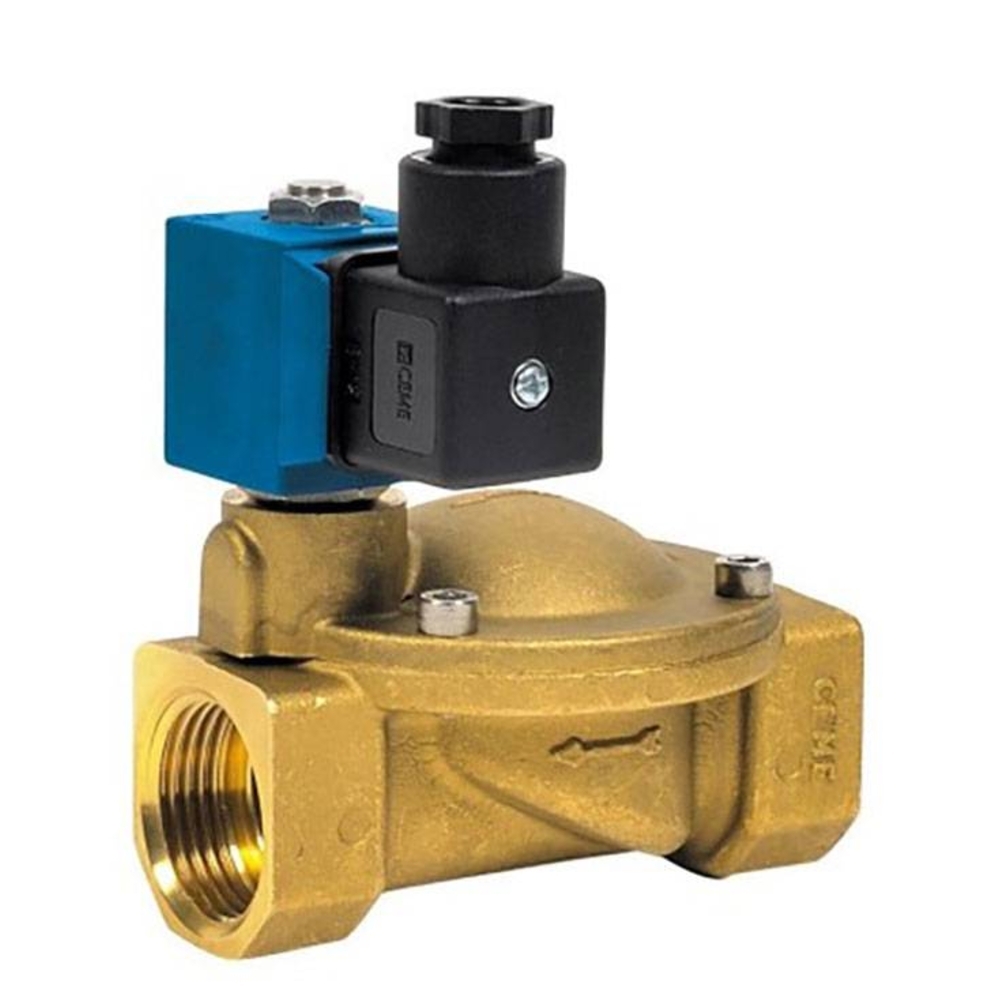

ELECTROVANNE CEME 2/2 ESM86 NF A CDE ASSISTEE 24VCA 1' NBR - RENSON - 818073
Référence : U003818073
Découvrez ELECTROVANNE CEME 2/2 ESM86 NF A CDE ASSISTEE 24VCA 1' NBR - RENSON - 818073 disponible à l'achat
- Fonctionnement efficace pour systèmes d'arrosage
- Conception robuste pour une longue durée de vie
- Facilité d'installation et d'utilisation
- Compatible avec des pressions élevées
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
L’électrovanne CEME 2/2 ESM86 NF à commande assistée 24VCA est conçue pour le sectionnement automatique des réseaux de fluides courants, notamment l’eau, avec une utilisation idéale dans les systèmes d’arrosage.
Cette électrovanne fonctionne normalement fermée (NF) avec une pression différentielle minimale de 0,3 bar.
Elle assure un fonctionnement efficace grâce à une commande assistée à membrane non attelée.
Le corps est en laiton, équipé d’un noyau et de pièces internes en acier inoxydable, tandis que la membrane est en NBR.
Le raccordement est taraudé de type G.
Les dimensions de l’électrovanne sont les suivantes : 100 mm de longueur (dimension A), 106 mm de largeur (dimension B), 80 mm de hauteur (dimension C) et 86 mm pour la dimension D.
Le poids total est de 1,20 kg.
Les caractéristiques techniques hydrauliques comprennent un passage de 25 mm et un coefficient de débit Kv de 9,6 m³/h.
La pression maximale supportée par le fluide est de 10 bar, avec une pression minimale de fonctionnement de 0,3 bar.
La bobine B6 permet un temps de manœuvre rapide, compris entre 20 et 60 millisecondes.
L’électrovanne est protégée contre les projections d’eau et la poussière avec un indice IP65.
Elle peut fonctionner dans une plage de température du fluide allant de -5°C à +80°C et dans une plage de température ambiante de -10°C à +80°C.
Il est toutefois recommandé de réduire la pression différentielle maximale au-dessus de 40°C en courant continu.
Pour l’installation, le montage est possible dans toutes les positions sauf horizontal avec la bobine orientée vers le bas.
Le sens de passage du fluide doit être respecté selon la flèche indiquée sur le corps de l’électrovanne.

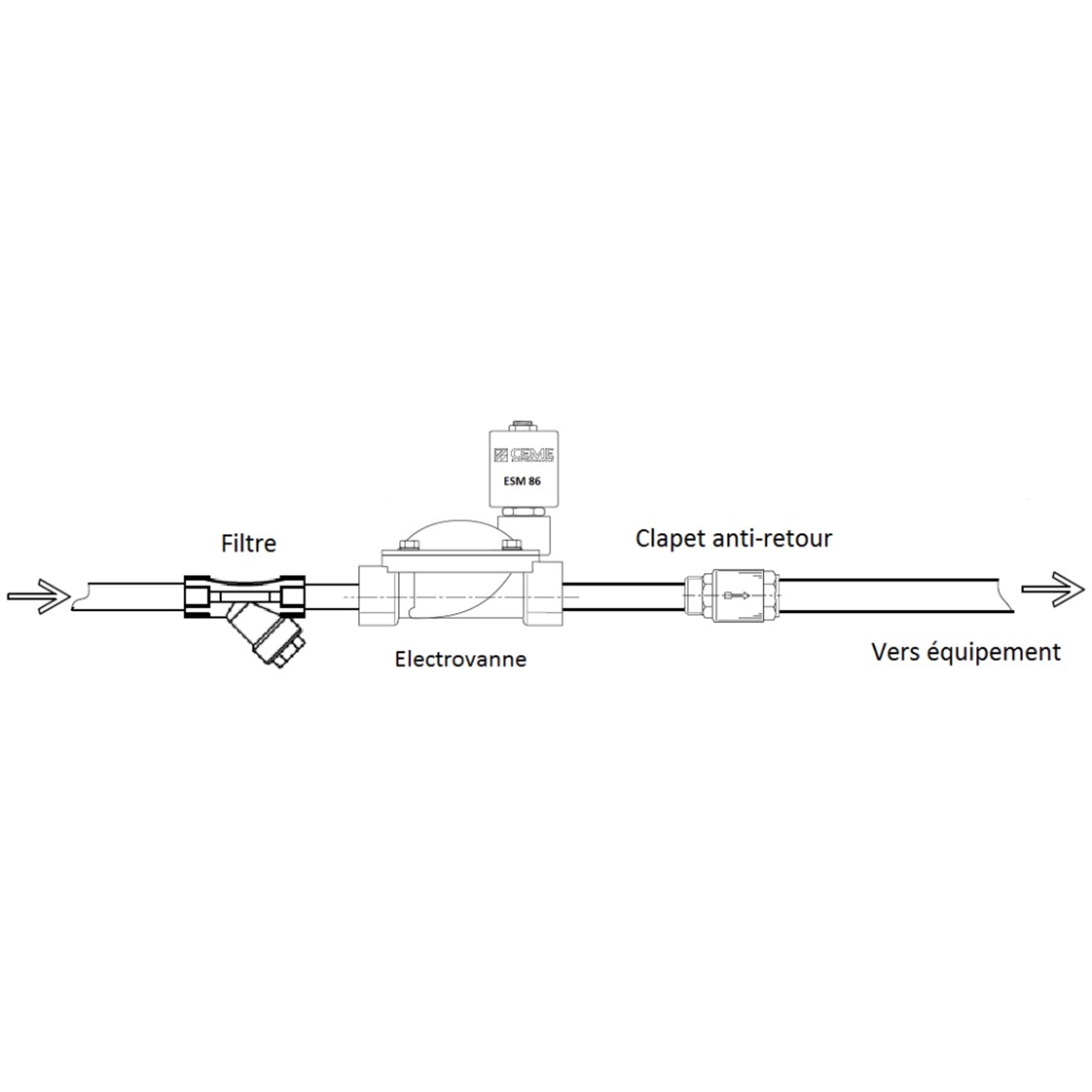

L’installation d’un filtre en amont est recommandée pour protéger l’électrovanne.
Cette électrovanne ne fait pas office de clapet anti-retour ; en cas de risque de débit à contre-courant, un clapet anti-retour doit être prévu.
En cas d’utilisation dans un milieu humide, un risque de condensation entre le noyau et la bobine peut endommager cette dernière.
L’utilisation d’un kit d’étanchéité renforcé est conseillée dans ce cas.
Si le fluide est susceptible de geler, un système de réchauffage adapté doit être prévu pour éviter les dommages.
L’électrovanne peut subir un entartrage si elle est utilisée sur des eaux dures et maintenue sous tension sur de longues périodes, ce qui peut bloquer son fonctionnement.
Un accessoire conseillé est le coffret de contrôle de remplissage pour cuve à eau, référence code 817814.
Cette électrovanne robuste et performante est un choix fiable pour optimiser l’irrigation et assurer un contrôle précis des réseaux d’eau.
Sa construction robuste associe un corps en laiton, un noyau et des pièces internes en acier inoxydable, ainsi qu’une membrane en NBR, assurant durabilité et résistance. Le raccordement est taraudé de type G.
Les caractéristiques techniques principales sont les suivantes :
- Poids : 1,20 kg
- Dimensions : 100 mm (A) x 106 mm (B) x 80 mm (C) x 86 mm (D)
- Passage hydraulique : 25 mm
- Coefficient de débit Kv : 9,6 m³/h
- Pression maximale du fluide : 10 bar
- Température du fluide : de -5°C à +80°C
- Température ambiante : de -10°C à +80°C (avec une réduction possible de la pression différentielle au-dessus de 40°C)
- Protection électrique : IP 65
- Temps de manœuvre : 20 à 60 ms
- Bobine : type B6
Pour le montage, l’électrovanne peut être installée dans toutes les positions sauf horizontal avec la bobine orientée vers le bas. Le sens de passage du fluide doit être respecté selon la flèche indiquée sur le corps. L’installation d’un filtre en amont est recommandée.
Des précautions sont à prendre en cas d’utilisation dans un milieu humide, car un risque de condensation entre le noyau et la bobine peut endommager cette dernière. Un kit d’étanchéité renforcé est conseillé dans ce cas. En cas de risque de gel du fluide, un système de réchauffage adapté doit être prévu.
Les électrovannes ne jouent pas le rôle de clapet anti-retour ; un débit inverse peut traverser une électrovanne NF au repos. Il est donc recommandé d’installer un clapet anti-retour si nécessaire.
Enfin, un entartrage peut survenir sur des eaux dures lorsque l’électrovanne est maintenue sous tension sur de longues périodes, ce qui peut bloquer son fonctionnement.
Un accessoire conseillé est le coffret de contrôle de remplissage pour cuve à eau (code 817814).
- poids : 1,20 kg
- dimension A : 100 mm
- dimension B : 106 mm
- dimension C : 80 mm
- dimension D : 86 mm
- type : ESM 86
- fonctionnement : normalement fermée (NF)
- commande assistée à membrane non attelée
- corps en laiton
- noyau et pièces internes en acier inoxydable
- membrane en NBR
- raccordement taraudé de type G
- passage : 25 mm
- coefficient de débit Kv : 9,6 m³/h
- pression minimale de fonctionnement : 0,3 bar
- pression maximale supportée : 10 bar
- temps de manœuvre : 20-60 ms
- bobine : B6
- protection électrique : IP65
- température fluide : -5°C à +80°C
- température ambiante : -10°C à +80°C (en courant continu, au-dessus de 40°C la pression différentielle maximale peut être réduite)
- montage : toutes positions sauf horizontal avec bobine orientée vers le bas
