ELECTROVANNE CEME 2/2 ESM86 NF A CDE ASSISTEE 24VCA 3/4' NBR - RENSON - 818072
Référence : U003818072
Découvrez ELECTROVANNE CEME 2/2 ESM86 NF A CDE ASSISTEE 24VCA 3/4' NBR - RENSON - 818072 disponible à l'achat
Les points clés
- Conception robuste pour une utilisation durable
- Compatible avec divers systèmes d'arrosage
- Facilité d'installation grâce à son design compact
- Fonctionnement silencieux et efficace en 24VCA
178,91 € TTC 149,09 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Voir plus de documents

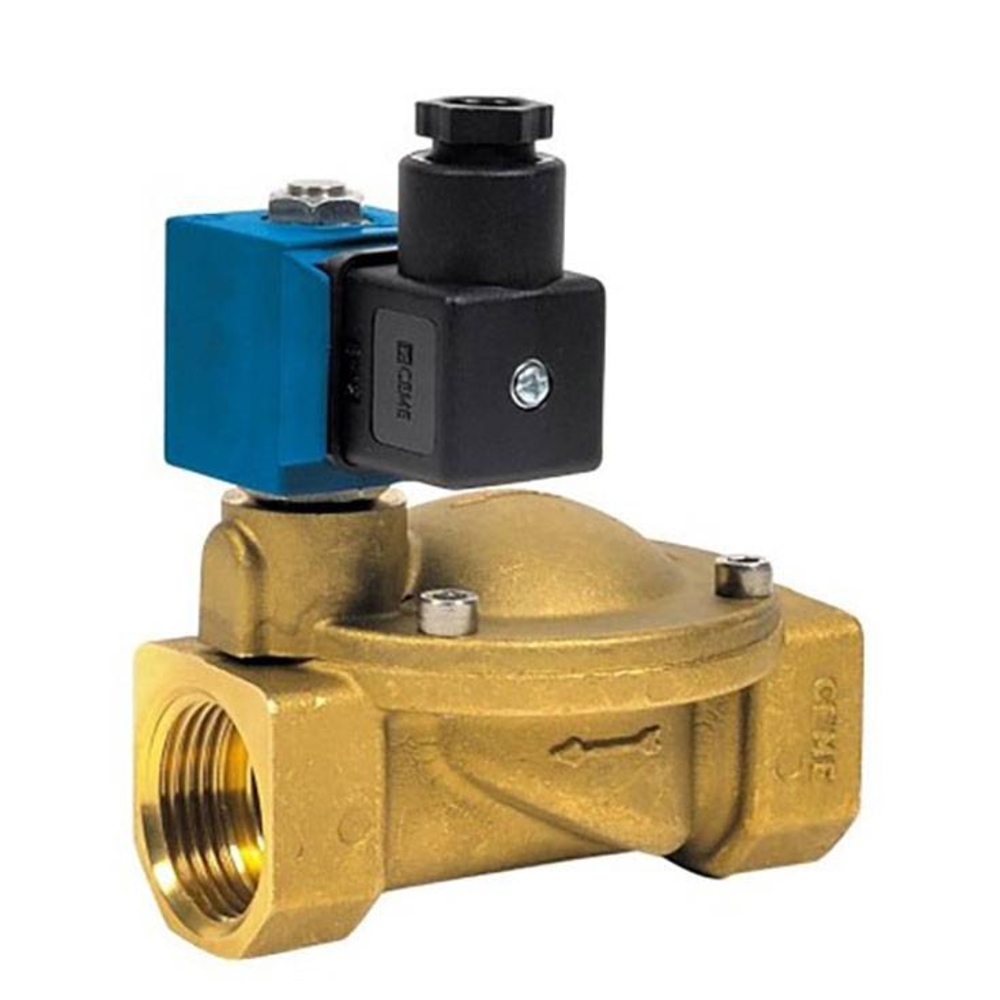

L’électrovanne CEME 2/2 ESM86 NF à commande assistée est un dispositif destiné au sectionnement automatique des réseaux de fluides courants tels que l’eau.
Elle fonctionne en mode normalement fermé (NF) avec une pression différentielle minimale de 0,3 bar.
Son corps est en laiton, avec un noyau et des pièces internes en acier inoxydable, et une membrane en NBR garantissant une bonne étanchéité.
Le raccordement est taraudé de type G.
Cette électrovanne est conçue pour un fonctionnement en courant alternatif 24 VCA avec un temps de manœuvre rapide compris entre 20 et 60 ms.
Elle offre une protection électrique de niveau IP 65, assurant une bonne résistance aux infiltrations d’eau et de poussières.
Ses limites d’emploi sont les suivantes :
- Pression du fluide de 0 à 10 bars
- Température du fluide comprise entre -5 °C et +80 °C
- Température ambiante entre -10 °C et +80 °C, avec une réduction possible de la pression différentielle maximale au-delà de 40 °C en courant continu.
Les caractéristiques hydrauliques précisent un passage de 20 mm et un débit Kv de 5,7 m³/h.
L’électrovanne pèse 1 kg et ses dimensions sont : 87 mm (A), 101 mm (B), 69 mm (C) et 84 mm (D).
Pour le montage, il est recommandé d’installer l’électrovanne dans toutes les positions sauf horizontalement avec la bobine tête en bas.
Le sens de passage de l’eau doit être respecté, indiqué par une flèche sur le corps.

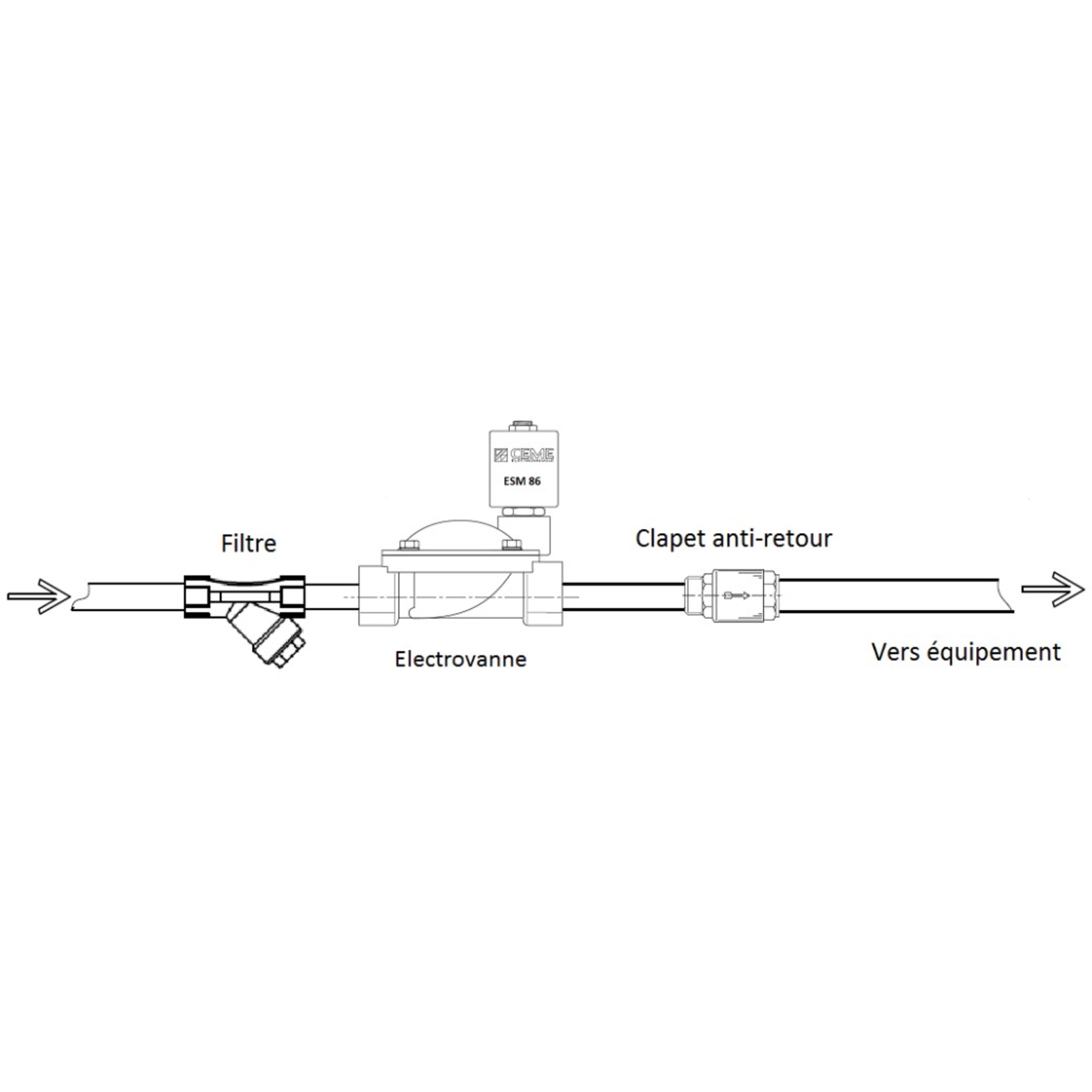

L’installation d’un filtre en amont est conseillée pour protéger le système.
Il est important de noter que cette électrovanne ne fait pas office de clapet anti-retour ; en cas de risque de débit inverse, l’ajout d’un clapet anti-retour est nécessaire.
En cas d’utilisation dans un environnement humide, un risque de condensation peut apparaître entre le noyau et la bobine, pouvant endommager cette dernière.
L’utilisation d’un kit d’étanchéité renforcé est alors recommandée.
Si le fluide risque de geler, un système de réchauffage adapté doit être prévu pour éviter tout dommage.
Les eaux dures peuvent entraîner un entartrage de l’électrovanne si elle est maintenue sous tension sur de longues périodes, ce qui peut bloquer son fonctionnement.
Enfin, un coffret de contrôle de remplissage pour cuve à eau est conseillé en accessoire pour optimiser l’installation.
L'électrovanne CEME 2/2 ESM86 NF à commande assistée 24VCA 3/4' NBR de la marque RENSON est conçue pour le sectionnement automatique des réseaux de fluides courants tels que l'eau. Elle fonctionne en mode normalement fermée (NF) avec une pression différentielle minimale de 0,3 bar, assurant un contrôle efficace du débit.
Sa construction robuste comprend un corps en laiton, un noyau et des pièces internes en acier inoxydable, ainsi qu'une membrane en NBR. Le raccordement est taraudé de type G. Cette électrovanne présente une protection électrique IP 65 et supporte une pression de service fluide de 0 à 10 bar. Elle est adaptée à des températures de fluide comprises entre -5°C et +80°C, et à des températures ambiantes de -10°C à +80°C, avec une possible réduction de la pression différentielle maximale au-delà de 40°C en courant continu.
Les caractéristiques hydrauliques incluent un passage de 20 mm, un coefficient de débit Kv de 5,7 m³/h, une pression différentielle maximale de 10 bar, et un temps de manoeuvre rapide de 20 à 60 millisecondes. La bobine utilisée est de type B6.
L'électrovanne pèse 1 kg et ses dimensions sont les suivantes : 87 mm (dimension A), 101 mm (dimension B), 69 mm (dimension C) et 84 mm (dimension D).
Pour le montage, elle peut être installée dans toutes les positions sauf horizontalement avec la bobine tête en bas. Il est important de respecter le sens de passage indiqué par une flèche sur le corps. L'installation d'un filtre en amont est recommandée. Cette électrovanne ne fait pas office de clapet anti-retour ; en cas de risque de débit à contre-courant, il est conseillé d'ajouter un clapet anti-retour.
En cas d'utilisation dans un environnement humide, un risque de condensation entre le noyau et la bobine peut survenir, pouvant endommager la bobine. L'utilisation d'un kit d'étanchéité renforcé est alors recommandée. De plus, si le fluide est susceptible de geler, un système de réchauffage adapté doit être prévu.
L'entretien doit prendre en compte le risque d'entartrage, notamment lorsque l'électrovanne est utilisée sur des eaux dures et maintenue sous tension sur de longues périodes, ce qui peut bloquer son fonctionnement.
Un accessoire conseillé est le coffret contrôle remplissage pour cuve à eau (code 817814).
Sa construction robuste comprend un corps en laiton, un noyau et des pièces internes en acier inoxydable, ainsi qu'une membrane en NBR. Le raccordement est taraudé de type G. Cette électrovanne présente une protection électrique IP 65 et supporte une pression de service fluide de 0 à 10 bar. Elle est adaptée à des températures de fluide comprises entre -5°C et +80°C, et à des températures ambiantes de -10°C à +80°C, avec une possible réduction de la pression différentielle maximale au-delà de 40°C en courant continu.
Les caractéristiques hydrauliques incluent un passage de 20 mm, un coefficient de débit Kv de 5,7 m³/h, une pression différentielle maximale de 10 bar, et un temps de manoeuvre rapide de 20 à 60 millisecondes. La bobine utilisée est de type B6.
L'électrovanne pèse 1 kg et ses dimensions sont les suivantes : 87 mm (dimension A), 101 mm (dimension B), 69 mm (dimension C) et 84 mm (dimension D).
Pour le montage, elle peut être installée dans toutes les positions sauf horizontalement avec la bobine tête en bas. Il est important de respecter le sens de passage indiqué par une flèche sur le corps. L'installation d'un filtre en amont est recommandée. Cette électrovanne ne fait pas office de clapet anti-retour ; en cas de risque de débit à contre-courant, il est conseillé d'ajouter un clapet anti-retour.
En cas d'utilisation dans un environnement humide, un risque de condensation entre le noyau et la bobine peut survenir, pouvant endommager la bobine. L'utilisation d'un kit d'étanchéité renforcé est alors recommandée. De plus, si le fluide est susceptible de geler, un système de réchauffage adapté doit être prévu.
L'entretien doit prendre en compte le risque d'entartrage, notamment lorsque l'électrovanne est utilisée sur des eaux dures et maintenue sous tension sur de longues périodes, ce qui peut bloquer son fonctionnement.
Un accessoire conseillé est le coffret contrôle remplissage pour cuve à eau (code 817814).
- poids : 1 kg
- dimension A : 87 mm
- dimension B : 101 mm
- dimension C : 69 mm
- dimension D : 84 mm
- corps en laiton avec noyau et pièces internes en acier inoxydable
- membrane en NBR
- raccordement taraudé de type G
- fonctionnement normalement fermé (NF)
- commande assistée à membrane non attelée
- tension : 24 VCA
- temps de manœuvre : 20-60 ms
- pression différentielle minimale : 0,3 bar
- pression fluide : 0 à 10 bar
- température fluide : -5 °C à +80 °C
- température ambiante : -10 °C à +80 °C (réduction possible pression différentielle au-delà de 40 °C en courant continu)
- protection électrique : IP 65
- passage hydraulique : 20 mm
- débit Kv : 5,7 m³/h
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelles sont les dimensions et le poids de cette électrovanne ?
Cette électrovanne mesure 87 mm de long, 101 mm de large et 69 mm de haut, avec une dimension D de 84 mm. Son poids est de 1 kg, ce qui facilite son installation et sa manipulation sur site.
Comment cette électrovanne assure-t-elle un fonctionnement adapté aux systèmes d’arrosage ?
Elle est conçue pour être compatible avec divers systèmes d’arrosage et offre un fonctionnement assisté en 24VCA, garantissant un contrôle précis et efficace de l’eau.
Quels sont les éléments techniques qui garantissent la durabilité de ce produit ?
Sa conception robuste en matériaux adaptés assure une utilisation durable, même dans des conditions d’usage intensif sur chantier.
Quels avantages offre son fonctionnement en 24VCA ?
Le fonctionnement en 24VCA permet un usage silencieux et efficace, limitant les nuisances sonores tout en assurant une commande fiable de l’électrovanne.
Quelle est la facilité d’installation de cette électrovanne ?
Son design compact facilite la mise en œuvre sur site, réduisant le temps d’installation et les contraintes d’espace.
