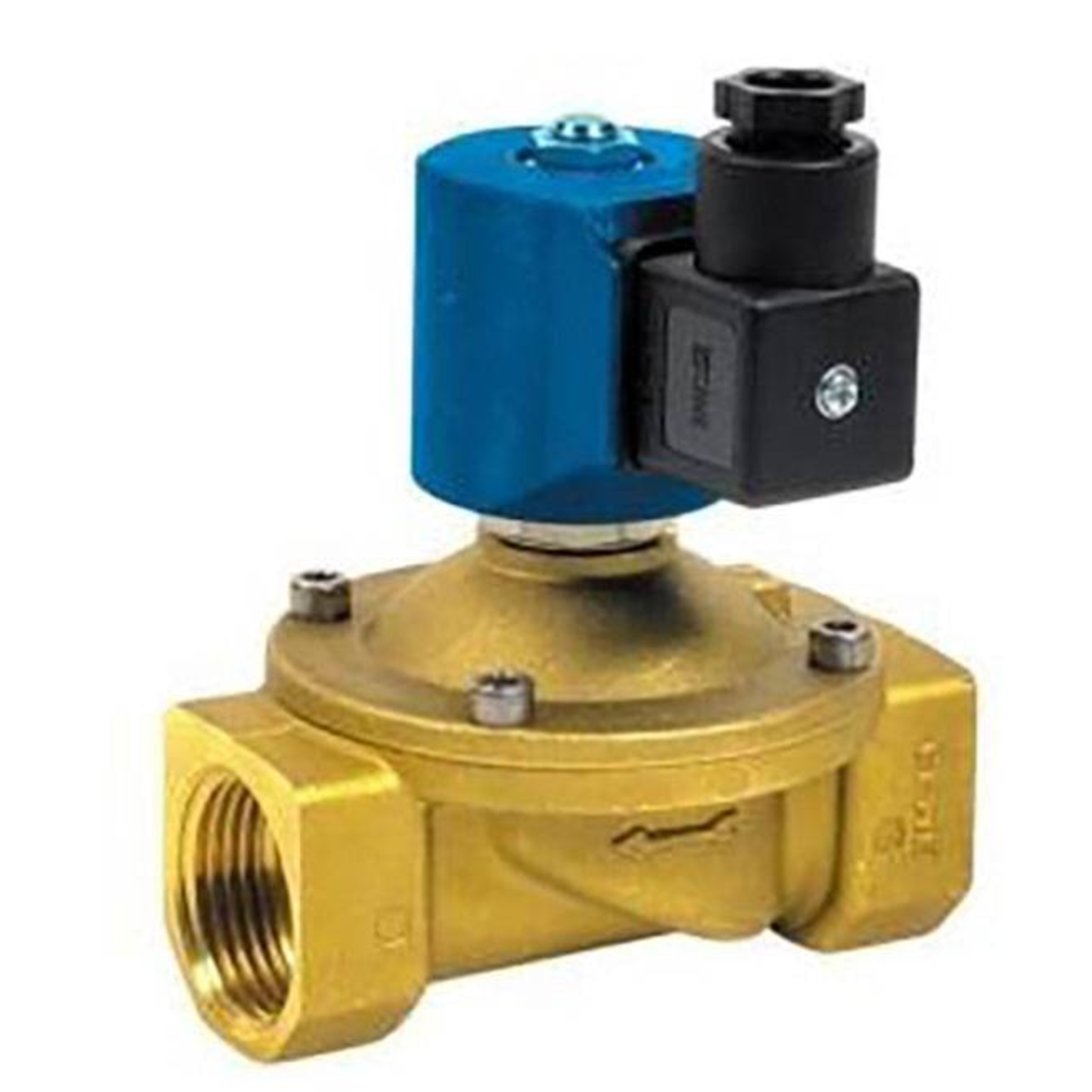

ELECTROVANNE ESM86 NORMAL FERMEE - 230V FF 1''1/4 RENSON - 300036
Référence : U003300036
Découvrez ELECTROVANNE ESM86 NORMAL FERMEE - 230V FF 1''1/4 RENSON - 300036 disponible à l'achat
- Corps en laiton avec pièces internes inox pour durabilité
- Protection électrique IP 65 adaptée aux environnements humides
- Débit élevé de 17.5 Kv soit 400 l/min à 5 bars
- Temps de manœuvre rapide entre 50 et 80 ms
- Fonctionnement normalement fermé sans pression différentielle
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
L’électrovanne ESM86 NORMAL RENSON est une électrovanne 2/2 à commande directe conçue pour le sectionnement automatique des réseaux de fluides courants tels que l’eau.
Sa construction robuste comprend un corps en laiton et un noyau ainsi que des pièces internes en acier inoxydable.
Elle bénéficie d’une protection électrique IP 65, assurant une bonne résistance aux environnements humides ou poussiéreux.
Les caractéristiques techniques principales sont les suivantes :
- Une pression de service fluide allant de 0 à 10 bars.
- Un passage de 36 mm.
- Un débit de 17,5 Kv (m³/h), soit 400 litres par minute à 5 bars avec une chute de pression de 2 bars.
- Une pression différentielle maximale de 4 bars en courant alternatif et de 2 bars en courant continu.
- Une bobine de type B60.
- Un temps de manœuvre rapide, compris entre 50 et 80 millisecondes.
Le montage doit être effectué sur une tuyauterie horizontale avec la bobine positionnée sur le dessus.
Il est impératif de respecter le sens de passage indiqué par la flèche gravée sur le corps de l’électrovanne.
Les dimensions précises de l’électrovanne sont : une largeur de 146 mm, une hauteur de 200 mm, un diamètre de 128 mm et un poids de 5,2 kg.
Cette électrovanne fonctionne sans pression différentielle et est normalement fermée.
Il est important de noter que cette électrovanne ne remplit pas la fonction de clapet anti-retour.
Elle bénéficie d’une protection électrique IP 65, garantissant une bonne résistance aux environnements humides ou poussiéreux. Cette électrovanne supporte une pression de service fluide comprise entre 0 et 10 bars, avec un passage de 36 mm. Son débit est de 17,5 Kv (m³/h), soit 400 litres par minute à 5 bars avec une chute de pression de 2 bars. La pression différentielle maximale est de 4 bars en courant alternatif et de 2 bars en courant continu.
La bobine est de type B60 et le temps de manœuvre rapide se situe entre 50 et 80 millisecondes. Le montage doit être réalisé sur une tuyauterie horizontale avec la bobine positionnée sur le dessus, en respectant impérativement le sens de passage indiqué par la flèche gravée sur le corps.
Les dimensions de l’électrovanne sont les suivantes : largeur 146 mm, hauteur 200 mm, diamètre 128 mm, pour un poids de 5,2 kg. Il est important de noter que cette électrovanne ne remplit pas la fonction de clapet anti-retour.
- marque : renson
- référence fournisseur : 300036
- corps en laiton
- noyau et pièces internes en acier inoxydable
- protection électrique ip 65
- pression de service fluide : 0-10 bar
- passage : 36 mm
- débit : 17,5 kv (m³/h) soit 400 l/min à 5 bars (delta p 2 bars)
- pression différentielle maximale : 4 bar courant alternatif
- pression différentielle maximale : 2 bar courant continu
- bobine b60
- temps de manœuvre : 50-80 ms
- montage sur tuyauterie horizontale, bobine sur le dessus
- dimensions : largeur 146 mm, hauteur 200 mm, diamètre 128 mm
- poids : 5,2 kg
- électrovanne 2/2 à commande directe
- fonctionnement sans pression différentielle normalement fermée
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelle est la pression de service maximale supportée par cette électrovanne ?
Cette électrovanne supporte une pression de service fluide comprise entre 0 et 10 bars. La pression différentielle maximale est de 4 bars en courant alternatif et de 2 bars en courant continu.
Quels sont les matériaux utilisés pour la construction de cette électrovanne ?
Le corps est en laiton, tandis que le noyau et les pièces internes sont en acier inoxydable, assurant une bonne résistance mécanique et à la corrosion.
Comment doit être installé ce modèle d’électrovanne pour garantir son bon fonctionnement ?
Le montage doit se faire sur une tuyauterie horizontale avec la bobine positionnée sur le dessus. Il est impératif de respecter le sens de passage indiqué par la flèche gravée sur le corps de l’électrovanne.
Cette électrovanne peut-elle fonctionner sans pression différentielle ?
Oui, cette électrovanne est normalement fermée et conçue pour fonctionner sans pression différentielle, ce qui la rend adaptée aux réseaux de fluides courants comme l’eau.
Cette électrovanne peut-elle remplacer un clapet anti-retour ?
Non, ce produit ne remplit pas la fonction de clapet anti-retour et ne doit pas être utilisé comme tel.
