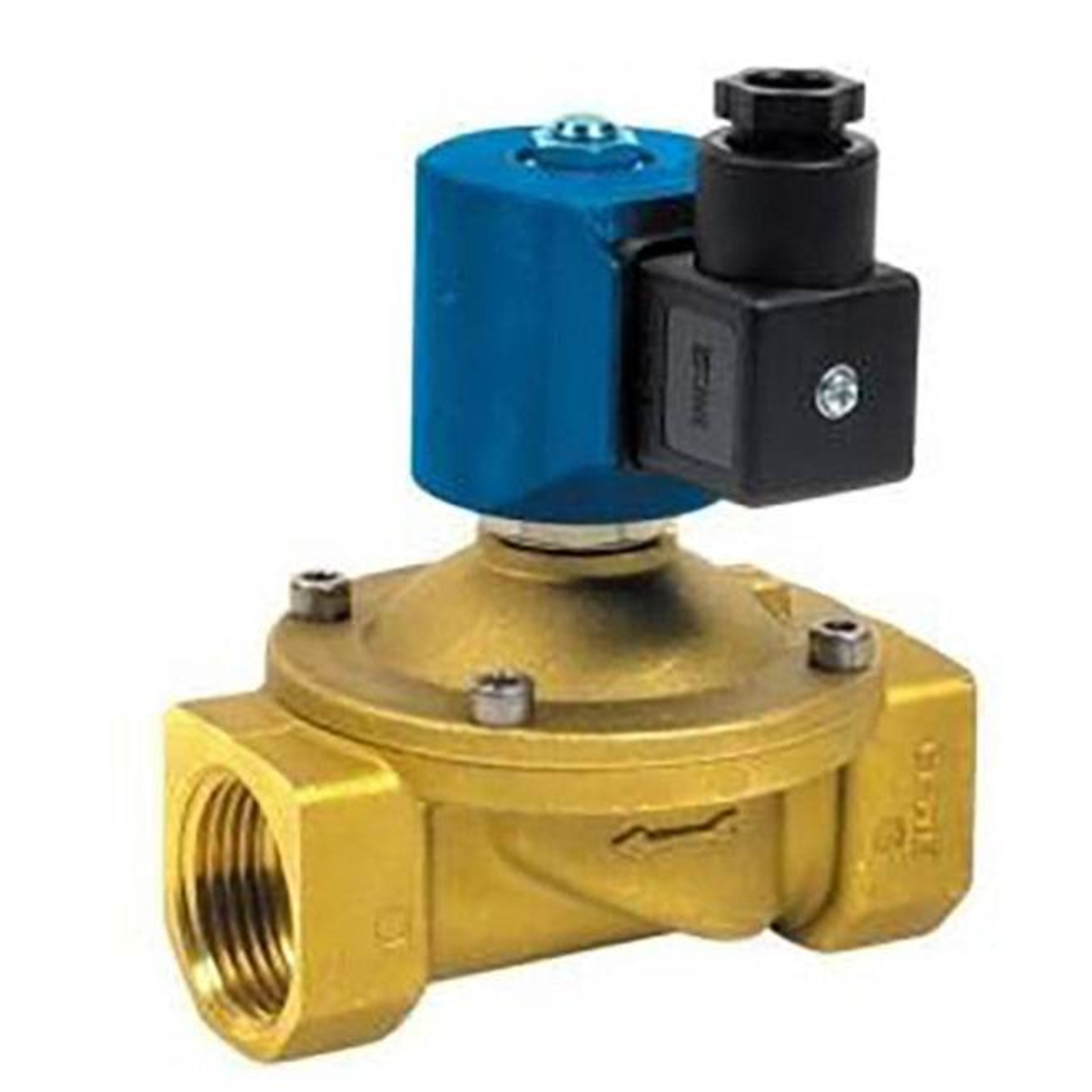

ELECTROVANNE ESM86 NORMAL FERMEE - 230V FF 3/4'' RENSON - 300039
Référence : U003300039
Découvrez ELECTROVANNE ESM86 NORMAL FERMEE - 230V FF 3/4'' RENSON - 300039 disponible à l'achat
- Corps en laiton avec pièces internes en acier inoxydable
- Protection électrique IP 65 contre poussière et eau
- Débit de 5.5 Kv soit 130 l/min à 5 bars
- Temps de réponse rapide de 20 à 60 ms
- Fonctionne sans pression différentielle
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
L’électrovanne ESM86 NORMAL RENSON est une électrovanne 2/2 à commande directe conçue pour le sectionnement automatique des réseaux de fluides courants tels que l’eau.
Elle est normalement fermée et fonctionne sans pression différentielle.
Le corps est en laiton, tandis que le noyau et les pièces internes sont en acier inoxydable, garantissant une robustesse et une durabilité accrues.
La protection électrique est assurée par un indice IP 65, ce qui protège efficacement contre la poussière et les projections d’eau.
Les caractéristiques techniques incluent une pression de service du fluide allant de 0 à 10 bars.
Le passage intérieur est de 20 mm, offrant un débit de 5,5 Kv (m³/h), soit 130 litres par minute à 5 bars avec une différence de pression de 2 bars.
La pression différentielle maximale est de 4 bars en courant alternatif et de 2 bars en courant continu.
La bobine utilisée est une bobine B12 avec un temps de réponse rapide de 20 à 60 millisecondes.
Le montage doit être réalisé sur une tuyauterie horizontale avec la bobine positionnée sur le dessus.
Il est impératif de respecter le sens de passage indiqué par la flèche gravée sur le corps de l’électrovanne.
Les dimensions de l’électrovanne sont les suivantes : une largeur de 100 mm, une hauteur de 110 mm et un diamètre de 80 mm.
Le poids total est de 1,1 kg.
Il est important de noter que cette électrovanne ne fait pas office de clapet anti-retour.
Le corps est en laiton, tandis que le noyau et les pièces internes sont en acier inoxydable, assurant robustesse et durabilité. La protection électrique est assurée par un indice IP 65, garantissant une protection efficace contre la poussière et les projections d’eau.
Les caractéristiques techniques incluent une pression de service du fluide de 0 à 10 bars, un passage intérieur de 20 mm et un débit de 5,5 Kv (m³/h), soit 130 litres par minute à 5 bars avec une différence de pression de 2 bars. La pression différentielle maximale est de 4 bars en courant alternatif et de 2 bars en courant continu. La bobine utilisée est une bobine B12 avec un temps de réponse rapide de 20 à 60 millisecondes.
Le montage doit être réalisé sur une tuyauterie horizontale avec la bobine positionnée sur le dessus. Il est impératif de respecter le sens de passage indiqué par la flèche gravée sur le corps de l’électrovanne.
Les dimensions sont : largeur 100 mm, hauteur 110 mm, diamètre 80 mm, pour un poids total de 1,1 kg.
Cette électrovanne ne fait pas office de clapet anti-retour.
- marque : renson
- référence fournisseur : 300039
- corps en laiton
- noyau et pièces internes en acier inoxydable
- protection électrique : ip 65
- pression de service fluide : 0-10 bar
- passage intérieur : 20 mm
- débit : 5,5 Kv (m³/h) soit 130 l/min à 5 bars (delta P 2 bars)
- pression différentielle maximale : 4 bar courant alternatif
- pression différentielle maximale : 2 bar courant continu
- bobine : b12
- temps de réponse : 20-60 ms
- montage sur tuyauterie horizontale, bobine sur le dessus
- dimensions : largeur 100 mm, hauteur 110 mm, diamètre 80 mm
- poids : 1,1 kg
- électrovanne 2/2 à commande directe normalement fermée
- fonctionnement sans pression différentielle
- ne fait pas office de clapet anti-retour
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelle est la pression de service maximale supportée par cette électrovanne ?
Cette électrovanne supporte une pression de service fluide allant de 0 à 10 bars, ce qui permet son utilisation sur des réseaux d'eau courants dans cette plage de pression.
Quels matériaux composent cette électrovanne et quels en sont les avantages ?
Le corps est en laiton, tandis que le noyau et les pièces internes sont en acier inoxydable, ce qui assure une bonne résistance à la corrosion et une durabilité accrue dans les applications avec fluides courants.
Comment doit être installé ce modèle d’électrovanne pour garantir son bon fonctionnement ?
Le montage doit être effectué sur une tuyauterie horizontale avec la bobine positionnée sur le dessus. Il est impératif de respecter le sens de passage indiqué par la flèche gravée sur le corps.
Quels sont les débits et dimensions clés de cette électrovanne ?
Le passage intérieur est de 20 mm, offrant un débit de 5,5 Kv soit 130 litres par minute à 5 bars avec une différence de pression de 2 bars. Les dimensions sont 100 mm de largeur, 110 mm de hauteur et 80 mm de diamètre.
Cette électrovanne peut-elle servir de clapet anti-retour ?
Non, cette électrovanne ne fait pas office de clapet anti-retour et ne doit pas être utilisée pour cette fonction.
