ELECTROVANNE ESM86 NORMAL RENSON - 100091
Référence : U003100091
Découvrez ELECTROVANNE ESM86 NORMAL RENSON - 100091 disponible à l'achat
- Corps en laiton et pièces internes en acier inoxydable
- Protection électrique IP 65 contre poussière et eau
- Débit de 7.5 kv soit 170 l/min à 5 bars
- Temps de réponse rapide entre 20 et 60 ms
- Pression de service jusqu’à 10 bar
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

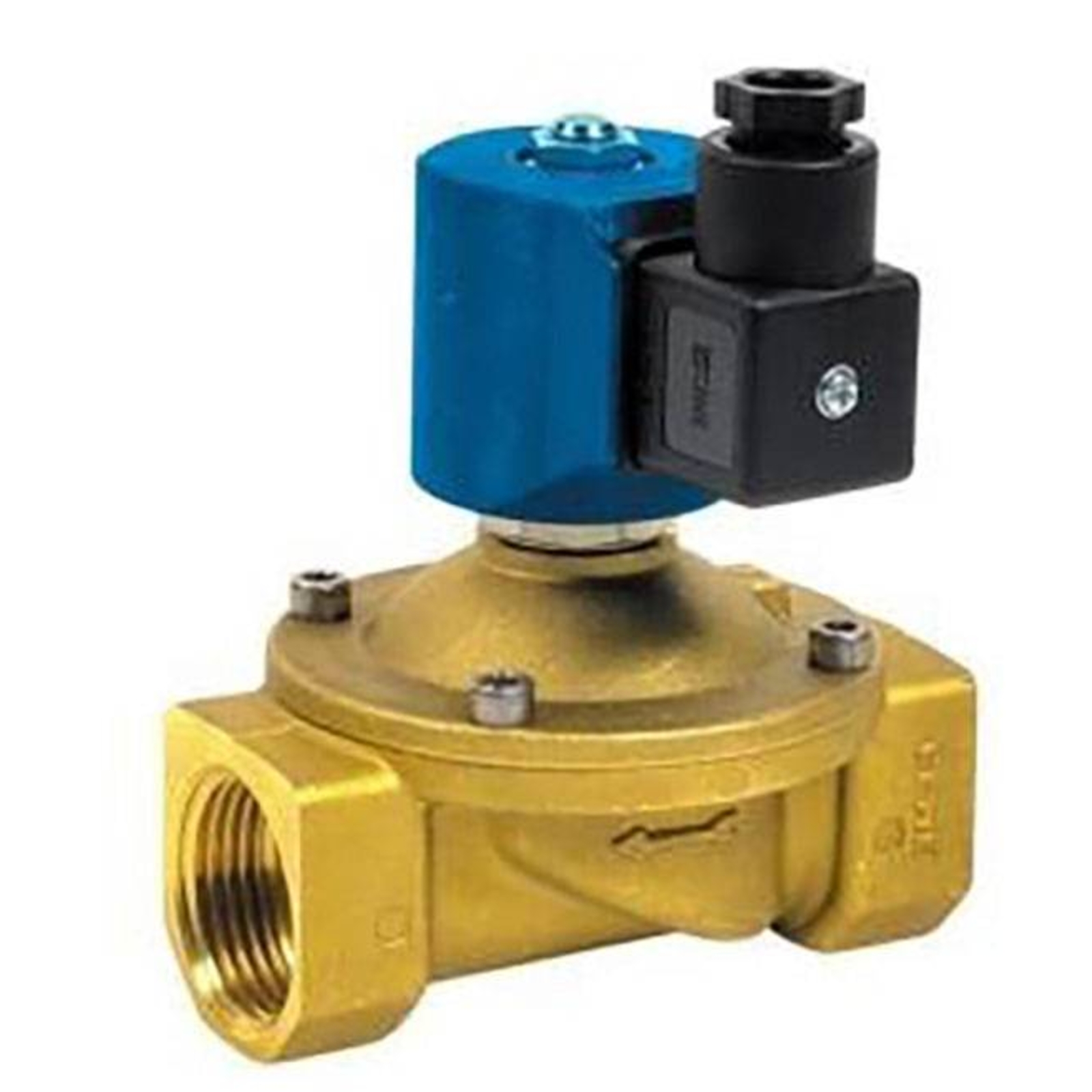

L’électrovanne ESM86 NORMAL RENSON est une électrovanne 2/2 à commande directe conçue pour le sectionnement automatique des réseaux de fluides courants tels que l'eau.
Elle fonctionne sans pression différentielle et est normalement fermée.
Sa construction robuste comprend un corps en laiton ainsi qu’un noyau et des pièces internes en acier inoxydable, garantissant durabilité et résistance.
La protection électrique est certifiée IP 65, assurant une bonne étanchéité contre la poussière et les projections d’eau.
Les caractéristiques techniques précises sont les suivantes :
- La pression de service du fluide peut varier de 0 à 10 bars.
- Le passage intérieur est de 25 mm, permettant un débit de 7,5 Kv (m3/h), soit 170 litres par minute à 5 bars avec une différence de pression de 2 bars.
- La pression différentielle maximale est de 4 bars en courant alternatif et de 2 bars en courant continu.
- La bobine utilisée est une bobine B12.
- Le temps de réponse à la mise en œuvre est compris entre 20 et 60 millisecondes.
Le montage doit s’effectuer sur une tuyauterie horizontale avec la bobine positionnée sur le dessus.
Il est impératif de respecter le sens de passage indiqué par la flèche gravée sur le corps de l’électrovanne.
Ses dimensions sont les suivantes : une largeur de 106 mm, une hauteur de 116 mm et un diamètre de 80 mm.
Le poids total de l’électrovanne est de 1,2 kg.
Cette électrovanne ne fait pas office de clapet anti-retour.
Sa construction robuste comprend un corps en laiton ainsi qu’un noyau et des pièces internes en acier inoxydable, assurant durabilité et résistance. La protection électrique est certifiée IP 65, garantissant une bonne étanchéité contre la poussière et les projections d’eau.
Les caractéristiques techniques sont les suivantes :
- Pression de service du fluide de 0 à 10 bars
- Passage intérieur de 25 mm
- Débit de 7,5 Kv (m³/h), soit 170 litres par minute à 5 bars avec une différence de pression de 2 bars
- Pression différentielle maximale de 4 bars en courant alternatif et 2 bars en courant continu
- Bobine B12
- Temps de réponse entre 20 et 60 millisecondes
Le montage s’effectue sur une tuyauterie horizontale avec la bobine positionnée sur le dessus. Il est impératif de respecter le sens de passage indiqué par la flèche gravée sur le corps de l’électrovanne.
Ses dimensions sont : largeur 106 mm, hauteur 116 mm, diamètre 80 mm, pour un poids total de 1,2 kg.
Cette électrovanne ne fait pas office de clapet anti-retour.
- marque : renson
- référence fournisseur : 100091
- corps en laiton
- noyau et pièces internes en acier inoxydable
- protection électrique : ip 65
- pression de service du fluide : 0-10 bar
- passage : 25 mm
- débit : 7,5 kv (m3/h) soit 170 l/min à 5 bars (delta p 2 bars)
- pression différentielle maximale : 4 bar courant alternatif
- pression différentielle maximale : 2 bar courant continu
- bobine : b12
- temps de réponse : 20-60 ms
- montage sur tuyauterie horizontale, bobine sur le dessus
- largeur : 106 mm
- hauteur : 116 mm
- diamètre : 80 mm
- poids : 1,2 kg
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quels sont les matériaux de construction de l’électrovanne ESM86 NORMAL RENSON ?
Cette électrovanne possède un corps en laiton et un noyau ainsi que des pièces internes en acier inoxydable, assurant une bonne durabilité et résistance à la corrosion.
Quelles sont les conditions d’installation à respecter pour cette électrovanne ?
Le montage doit se faire sur une tuyauterie horizontale avec la bobine positionnée sur le dessus. Il est impératif de respecter le sens de passage indiqué par la flèche gravée sur le corps de l’électrovanne.
Quelles sont les caractéristiques de débit et de pression de cette électrovanne ?
Elle supporte une pression de service du fluide de 0 à 10 bars, avec un passage intérieur de 25 mm. Le débit est de 7,5 Kv (m3/h), soit 170 litres par minute à 5 bars avec une différence de pression de 2 bars.
Cette électrovanne est-elle adaptée pour un usage en courant alternatif et continu ?
Oui, la pression différentielle maximale est de 4 bars en courant alternatif et de 2 bars en courant continu, ce qui permet une utilisation dans ces deux types de circuits électriques.
Quelles sont les dimensions et le poids de l’électrovanne ESM86 NORMAL RENSON ?
Elle mesure 106 mm de largeur, 116 mm de hauteur, 80 mm de diamètre, et pèse 1,2 kg, ce qui facilite son intégration dans les installations standards.
L’électrovanne peut-elle remplacer un clapet anti-retour ?
Non, cette électrovanne ne fait pas office de clapet anti-retour et ne doit pas être utilisée pour cette fonction.
