ENSEMBLE CAPTEUR NOYE RENSON - 817625
Référence : U003817625
Découvrez ENSEMBLE CAPTEUR NOYE RENSON - 817625 disponible à l'achat
- Capteur induction carré 40x40 mm avec détection 40 mm
- Boîtier certifié DLG compatible atmosphères ammoniac
- Câble 10 mètres avec connecteur en angle pour installation aisée
- Réservation béton 16x16x10 mm avec protection résine recommandée
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
L'ensemble capteur noyé RENSON - 817625 est conçu pour des environnements exigeants, notamment compatibles avec des atmosphères contenant de l'ammoniac.

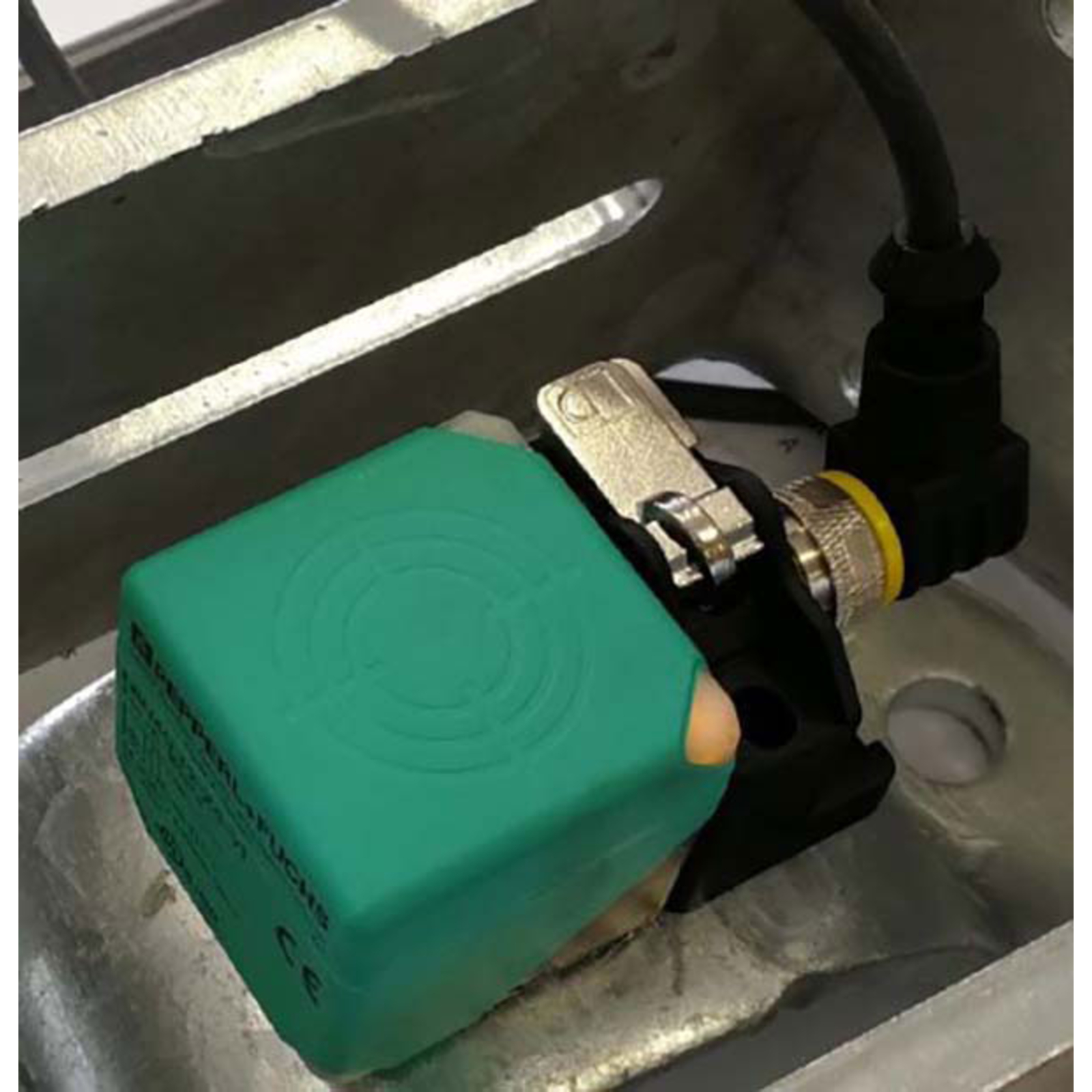

La construction comprend un capteur à induction de forme carrée de 40x40 mm avec une distance de détection de 40 mm.

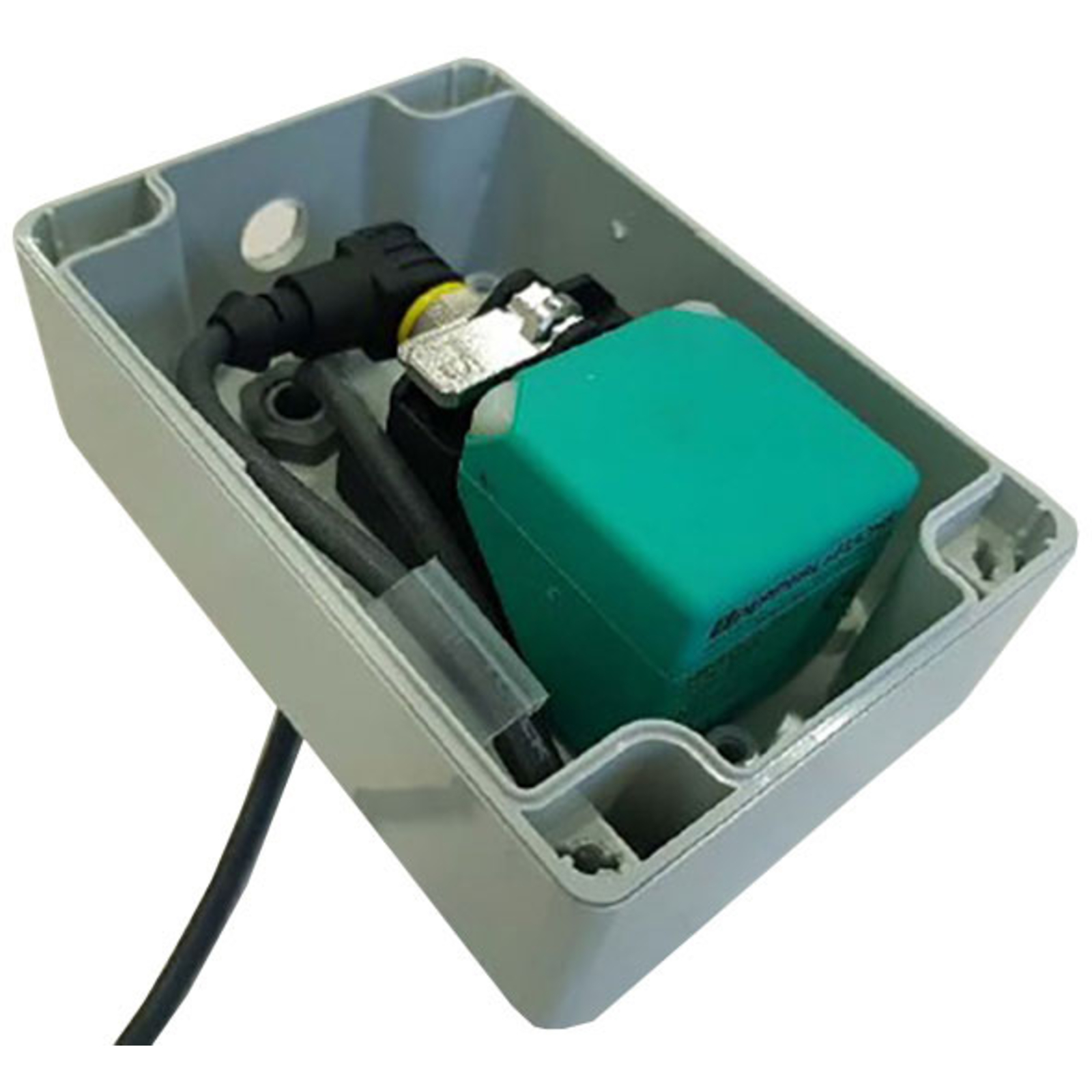

Le capteur est équipé d'un connecteur en angle avec un câble de 10 mètres.

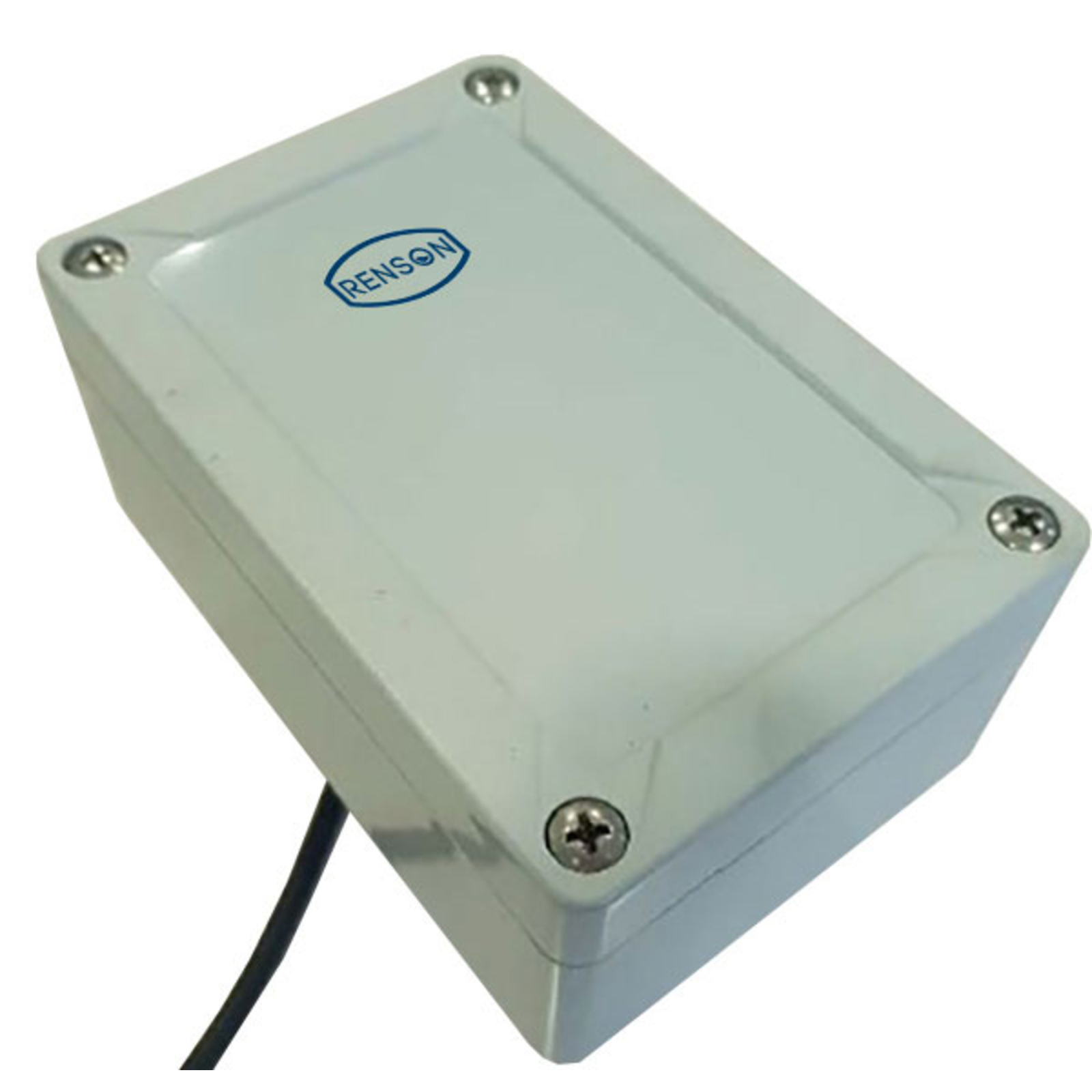

Le boîtier mesure 122x82x55 mm et est certifié pour DLG.
Un connecteur spécifique permet la liaison avec un tuyau ondulé.

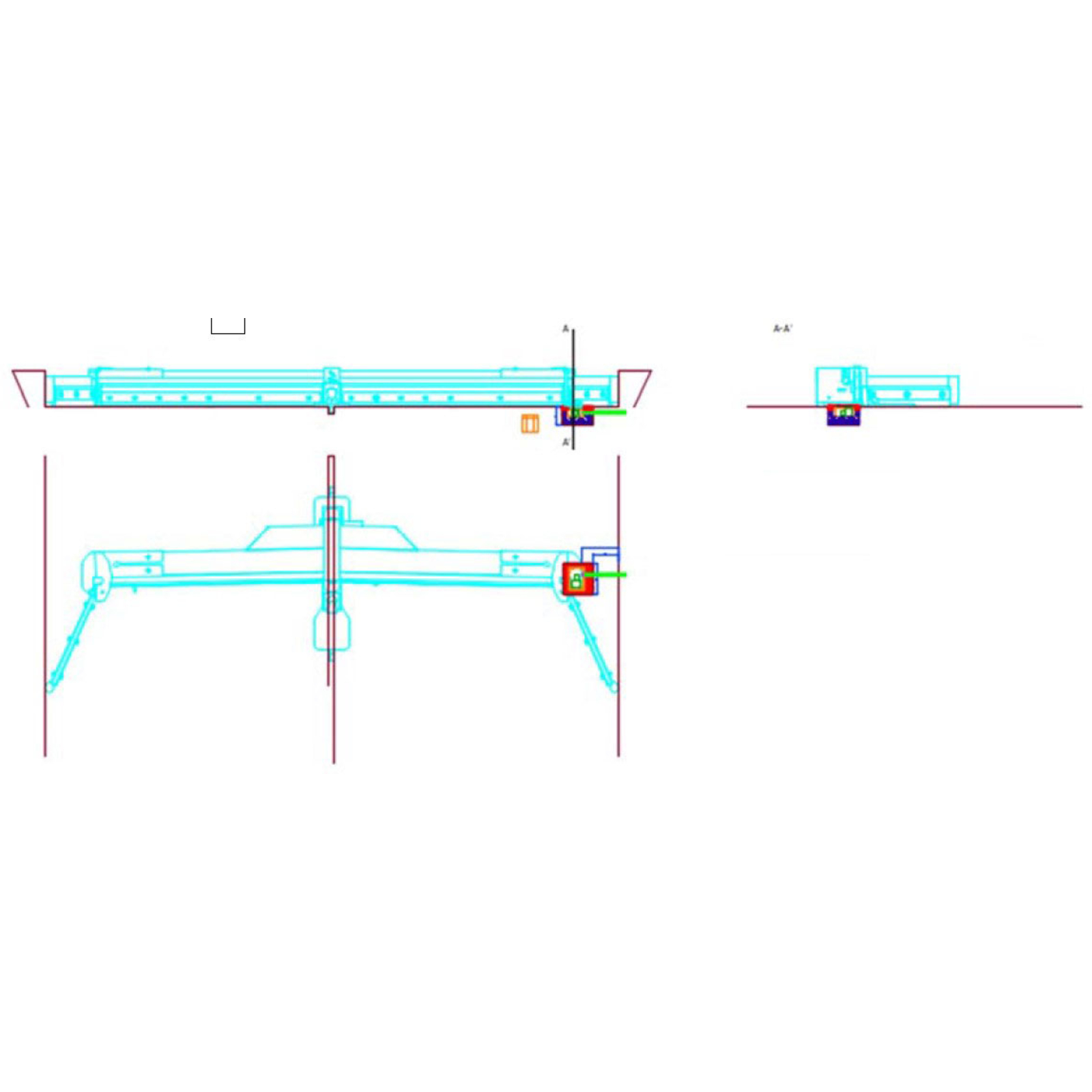

Pour l'installation et la maçonnerie, il est recommandé de placer le boîtier dans un latéral afin de faciliter et réduire le coût de la conduction du câble par rapport à une installation à côté de la rainure.
Les patins latéraux restent identiques, tandis que la base ou plateforme du corps central peut varier selon le type de racleur.

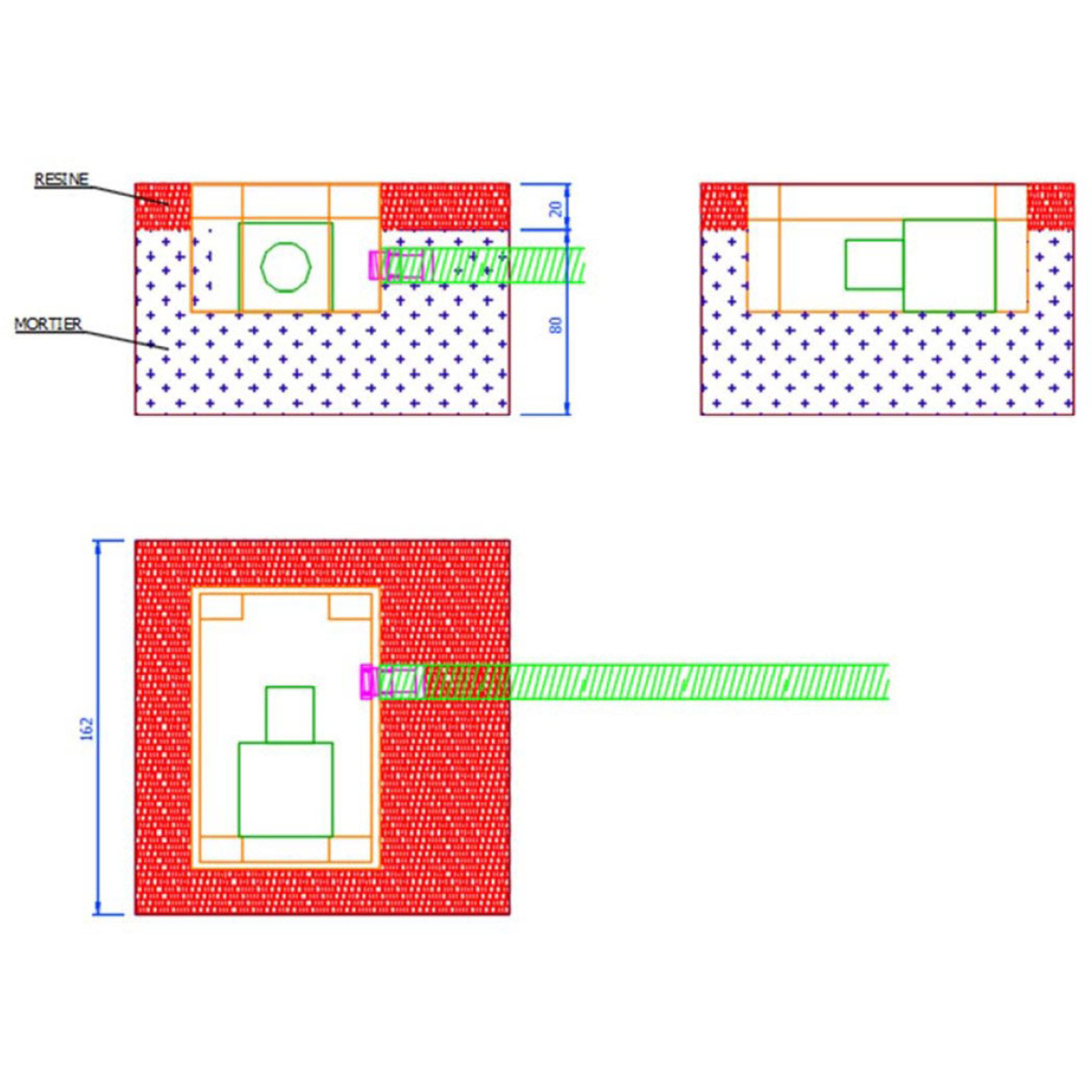

Une réservation dans le béton de 16x16x10 mm doit être réalisée pour accueillir le boîtier du capteur.
Il est nécessaire de prévoir un tuyau ondulé pour le passage du câble du connecteur.
Le couvercle du boîtier n’étant pas isolé, il est conseillé de ne pas remplir la réservation entièrement avec du béton, car cela empêcherait l’ouverture ultérieure du couvercle.
Il est préconisé de remplir la réservation avec du mortier de type grout ou du béton en laissant un espace de 20 mm.
Les 20 mm restants doivent ensuite être comblés avec de la résine pour assurer une bonne protection.

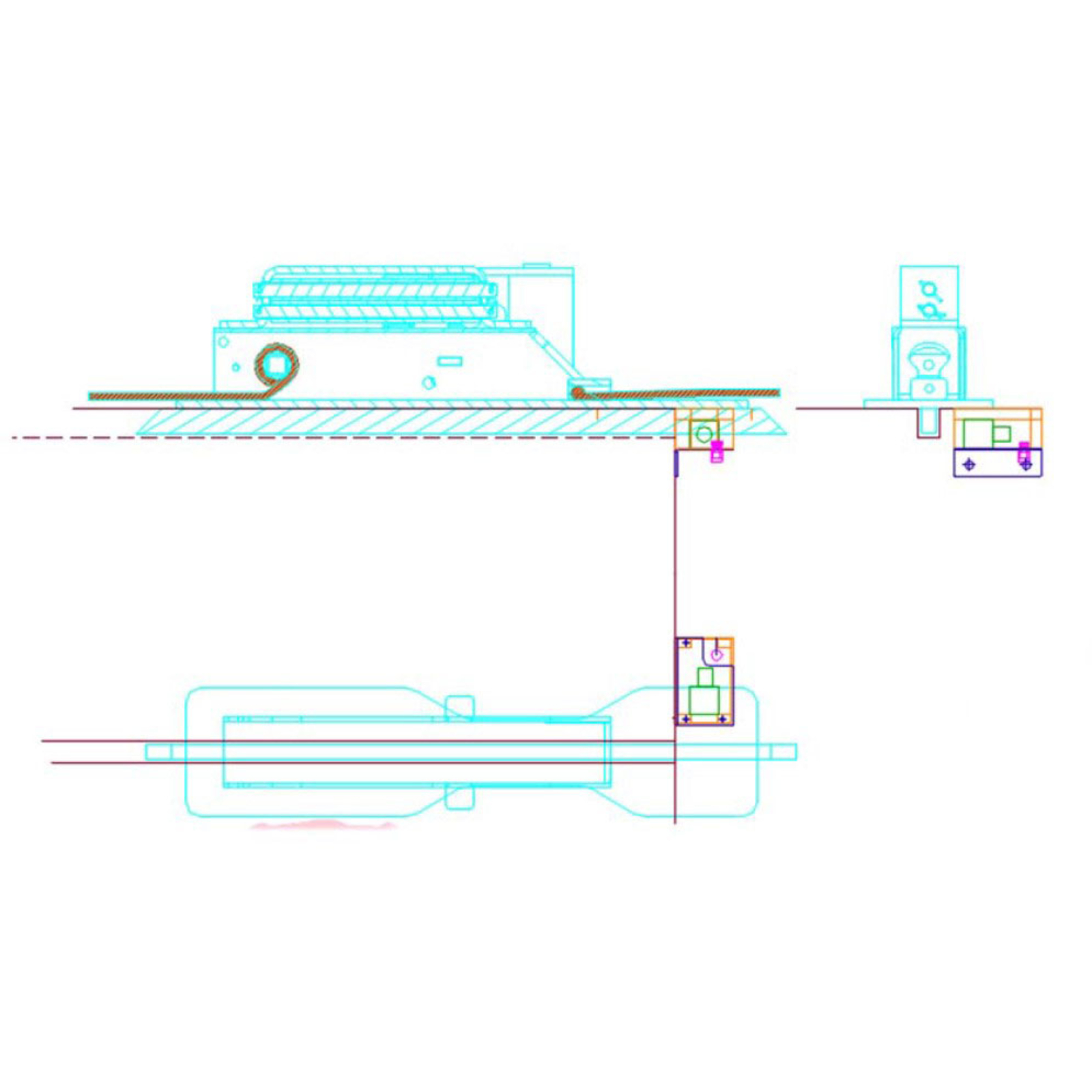

L’ensemble peut être adapté pour les fumières en chute en positionnant le boîtier sur un angle juste après la chute.
Le capteur doit être placé au niveau du corps central (timon).
Le passage du câble se fait par un trou dans la partie inférieure du boîtier afin d’éviter que le fumier ne tombe sur le câble et le presse-étoupe.
Pour l'installation, il est recommandé de placer le boîtier dans un latéral afin de faciliter et réduire le coût de la conduction du câble par rapport à une installation à côté de la rainure. Une réservation de 16x16x10 mm doit être réalisée dans le béton pour accueillir le boîtier. Il est nécessaire de prévoir un tuyau ondulé pour le passage du câble du connecteur.
Le couvercle du boîtier n’étant pas isolé, il est conseillé de ne pas remplir entièrement la réservation avec du béton afin de pouvoir ouvrir le couvercle ultérieurement. Il est recommandé de remplir d'abord la réservation avec du mortier de type grout ou du béton en laissant un espace de 20 mm, puis de combler cet espace avec de la résine pour assurer une bonne protection.
L’ensemble peut être adapté pour les fumières en chute en positionnant le boîtier sur un angle juste après la chute. Le capteur doit être placé au niveau du corps central (timon) et le passage du câble se fait par un trou dans la partie inférieure du boîtier afin d’éviter que le fumier ne tombe sur le câble et le presse-étoupe.
- marque : renson
- référence fournisseur : 817625
- capteur induction carré 40x40 mm
- distance de détection 40 mm
- connecteur en angle avec câble de 10 mètres
- boîte 122x82x55 mm certifiée pour dlg
- connecteur pour tuyau ondulé
- boîtier compatible dans des environnements avec ammoniac
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelle est la taille et la forme du capteur dans cet ensemble ?
Le capteur est de forme carrée avec des dimensions de 40x40 mm. Il fonctionne par induction et possède une distance de détection de 40 mm.
Comment installer le boîtier du capteur dans une structure en béton ?
Il faut prévoir une réservation dans le béton de 16x16x10 mm pour accueillir le boîtier. Le couvercle du boîtier n’étant pas isolé, il est conseillé de remplir la réservation avec du mortier type grout ou du béton en laissant un espace de 20 mm, puis de combler cet espace avec de la résine pour permettre l’ouverture ultérieure du couvercle.
Le capteur est-il adapté à des environnements contenant de l’ammoniac ?
Oui, le boîtier du capteur est conçu pour être compatible avec des environnements contenant de l’ammoniac, ce qui garantit une meilleure résistance dans ce type d’atmosphère.
Comment gérer le passage du câble pour éviter les contraintes mécaniques ou d’encrassement ?
Le câble de 10 mètres est équipé d’un connecteur en angle et doit passer dans un tuyau ondulé prévu à cet effet. Pour les installations sur des fumières en chute, le passage du câble se fait par un trou dans la partie inférieure du boîtier afin d’éviter que le fumier ne tombe sur le câble et le presse-étoupe.
Quels sont les conseils pour positionner le boîtier lors de l’installation ?
Il est recommandé de placer le boîtier sur un latéral plutôt qu’à côté d’une rainure pour faciliter et réduire le coût de la conduction du câble. Pour les fumières en chute, le boîtier doit être positionné sur un angle juste après la chute, avec le capteur placé au niveau du corps central (timon).
