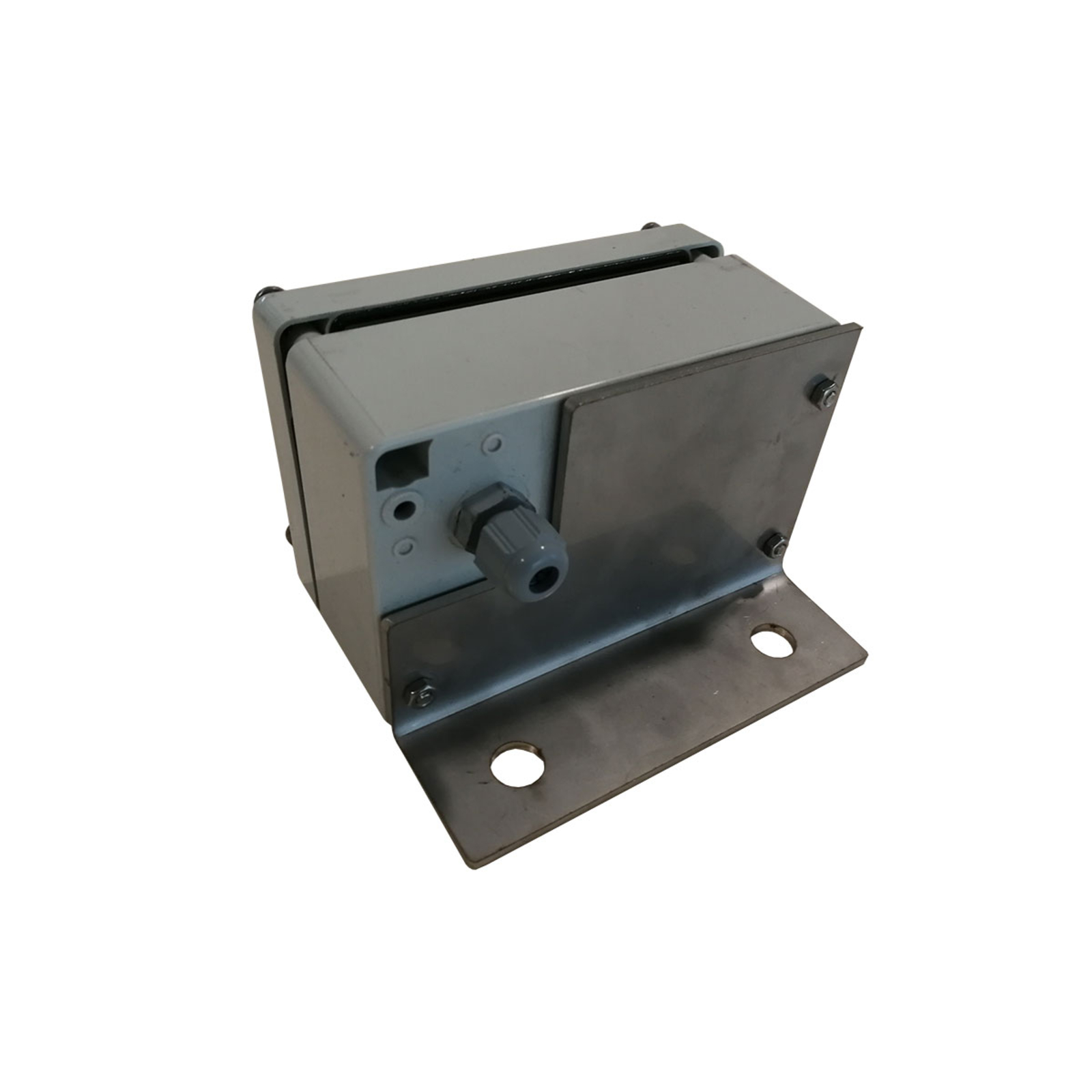

ENSEMBLE CAPTEUR SUSPENDU RENSON - 817624
Référence : U003817624
Découvrez ENSEMBLE CAPTEUR SUSPENDU RENSON - 817624 disponible à l'achat
- Capteur induction carré 40x40 mm avec détection 40 mm
- Boîte robuste certifiée DLG supportant 900 kg
- Connecteur en angle avec câble 10 mètres pour flexibilité
- Compatible milieux agressifs contenant ammoniac
- Installation facilitée avec tuyau ondulé pour protection câble
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
L'ensemble capteur suspendu RENSON - 817624 est conçu pour des environnements exigeants, notamment compatibles avec l'ammoniac.
Il se compose d'un capteur à induction de forme carrée mesurant 40x40 mm, avec une distance de détection de 40 mm.
Le capteur est équipé d'un connecteur en angle relié à un câble de 10 mètres, offrant une grande flexibilité d'installation.
L'ensemble est logé dans une boîte robuste de dimensions 122x82x55 mm, certifiée pour DLG, garantissant une bonne résistance mécanique et une compatibilité avec des environnements agressifs.
Un connecteur spécifique permet la liaison avec un tuyau ondulé, facilitant la protection et le passage du câble.
Des essais réalisés en atelier ont démontré la solidité de la boîte, capable de supporter une charge statique de 850 à 900 kg sans dommage.
Le capteur est fixé à la boîte à l'aide d'un ruban adhésif double face.
Pour une meilleure étanchéité et résistance, il est possible de remplir la boîte avec de la résine.
Concernant l'installation, il est recommandé de placer la boîte dans un latéral afin de faciliter la conduction du câble et réduire les coûts par rapport à une installation à proximité directe de la rainure.
Les patins latéraux restent uniformes même si la base ou la plateforme du corps central varie selon le type de racleur.
Une réservation en béton de 16x16x10 mm doit être prévue pour accueillir la boîte du capteur.
Un tuyau ondulé est nécessaire pour le passage sécurisé du câble du connecteur.
Pour éviter que le couvercle de la boîte ne soit bloqué par le béton lors de la pose, il est conseillé de remplir la réservation avec un mortier type grout ou béton jusqu'à 20 mm du bord.
Les 20 mm restants seront remplis avec de la résine, permettant de casser cette dernière pour extraire le couvercle ultérieurement.
Cette solution est également adaptable aux fumiers en chute, en positionnant la boîte sur un angle juste après la chute.
Le capteur peut être installé au niveau du corps central (timon) ou à un autre emplacement selon le montage choisi.
Dans ce cas, le passage du câble se fait par un trou situé dans la partie inférieure de la boîte, afin d'éviter que le fumier n'endommage le câble ou le passe-étoupe.
L'ensemble est logé dans une boîte robuste de dimensions 122x82x55 mm, certifiée pour DLG, garantissant une excellente résistance mécanique. Un connecteur spécifique permet la liaison avec un tuyau ondulé, facilitant la protection et le passage du câble.
Des essais en atelier ont démontré la solidité de la boîte, capable de supporter une charge statique de 850 à 900 kg sans dommage. Le capteur est fixé à la boîte à l'aide d'un ruban adhésif double face. Pour renforcer l’étanchéité et la résistance, il est possible de remplir la boîte avec de la résine.
Pour l’installation, il est recommandé de placer la boîte latéralement afin de faciliter la conduction du câble et réduire les coûts par rapport à une installation proche de la rainure. Une réservation en béton de 16x16x10 mm doit être prévue pour accueillir la boîte. Le passage sécurisé du câble se fait via un tuyau ondulé.
Pour éviter que le couvercle de la boîte ne soit bloqué par le béton, il est conseillé de remplir la réservation avec un mortier type grout ou béton jusqu’à 20 mm du bord, puis de compléter avec de la résine, permettant de casser cette dernière pour extraire le couvercle ultérieurement.
Cette solution est également adaptable aux fumiers en chute, en positionnant la boîte sur un angle juste après la chute. Le capteur peut être installé au niveau du corps central (timon) ou à un autre emplacement selon le montage choisi, avec un passage du câble par un trou situé dans la partie inférieure de la boîte pour éviter tout dommage par le fumier ou le passe-étoupe.
- marque : renson
- référence fournisseur : 817624
- capteur induction carré 40x40 mm
- distance de détection : 40 mm
- connecteur en angle avec 10 mètres de câble
- boîte 122x82x55 mm certifiée pour dlg
- connecteur pour tuyau ondulé
- boîtier compatible dans des environnements avec ammoniac
Le principe d’utilisation consiste à positionner la boîte latéralement, ce qui facilite la conduction du câble et réduit les coûts d'installation par rapport à une installation proche de la rainure. La réservation en béton doit mesurer 16x16x10 mm pour accueillir la boîte. Lors de la pose, il est conseillé de remplir la réservation avec un mortier type grout ou béton jusqu’à 20 mm du bord, puis de compléter avec de la résine. Cette méthode permet de casser la résine pour extraire ultérieurement le couvercle de la boîte, évitant ainsi qu’il soit bloqué par le béton.
Le produit peut être utilisé dans des environnements exposés à l’ammoniac et est adapté à des contextes exigeants, notamment pour des systèmes de raclage. Il est également possible d’adapter cette solution aux fumiers en chute, en positionnant la boîte sur un angle juste après la chute. Dans ce cas, le capteur peut être installé au niveau du corps central (timon) ou ailleurs selon le montage choisi. Le passage du câble se fait alors par un trou situé dans la partie inférieure de la boîte, afin d’éviter que le fumier n’endommage le câble ou le passe-étoupe.
En cas de fonctionnement non conforme, aucune information spécifique n’est fournie.
Le résultat attendu est une installation solide et protégée du capteur, avec une bonne résistance mécanique de la boîte, capable de supporter une charge statique importante sans dommage, et un accès facilité au couvercle pour maintenance ou intervention ultérieure.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelle est la taille et la forme du capteur inclus dans cet ensemble ?
Le capteur est de forme carrée avec des dimensions de 40x40 mm. Il utilise une technologie à induction et possède une distance de détection de 40 mm.
Comment est assurée la robustesse et la protection du capteur dans cet ensemble ?
Le capteur est logé dans une boîte robuste certifiée DLG, mesurant 122x82x55 mm, conçue pour résister à des environnements agressifs, notamment avec présence d'ammoniac. Des essais en atelier ont démontré que la boîte supporte une charge statique de 850 à 900 kg sans dommage.
Quels sont les éléments fournis pour faciliter l'installation et la protection du câble ?
L'ensemble comprend un connecteur en angle relié à un câble de 10 mètres, ainsi qu'un connecteur spécifique destiné à un tuyau ondulé, permettant une protection et un passage sécurisé du câble. Il est recommandé de prévoir une réservation dans le béton de 16x16x10 mm pour l'installation de la boîte.
Quelles précautions sont recommandées pour l'installation de la boîte dans le béton ?
Pour éviter que le couvercle de la boîte ne soit bloqué par le béton, il est conseillé de remplir la réservation avec un mortier type grout ou béton jusqu'à 20 mm du bord. Les 20 mm restants doivent être remplis avec de la résine, qui pourra être cassée ultérieurement pour extraire le couvercle.
Peut-on adapter ce capteur à des environnements spécifiques comme les fumiers en chute ?
Oui, la solution peut être adaptée aux fumiers en chute en positionnant la boîte sur un angle juste après la chute. Le capteur peut être installé au niveau du corps central (timon) ou à un autre emplacement, avec un passage de câble dans la partie inférieure de la boîte pour éviter d'endommager le câble ou le passe-étoupe.
