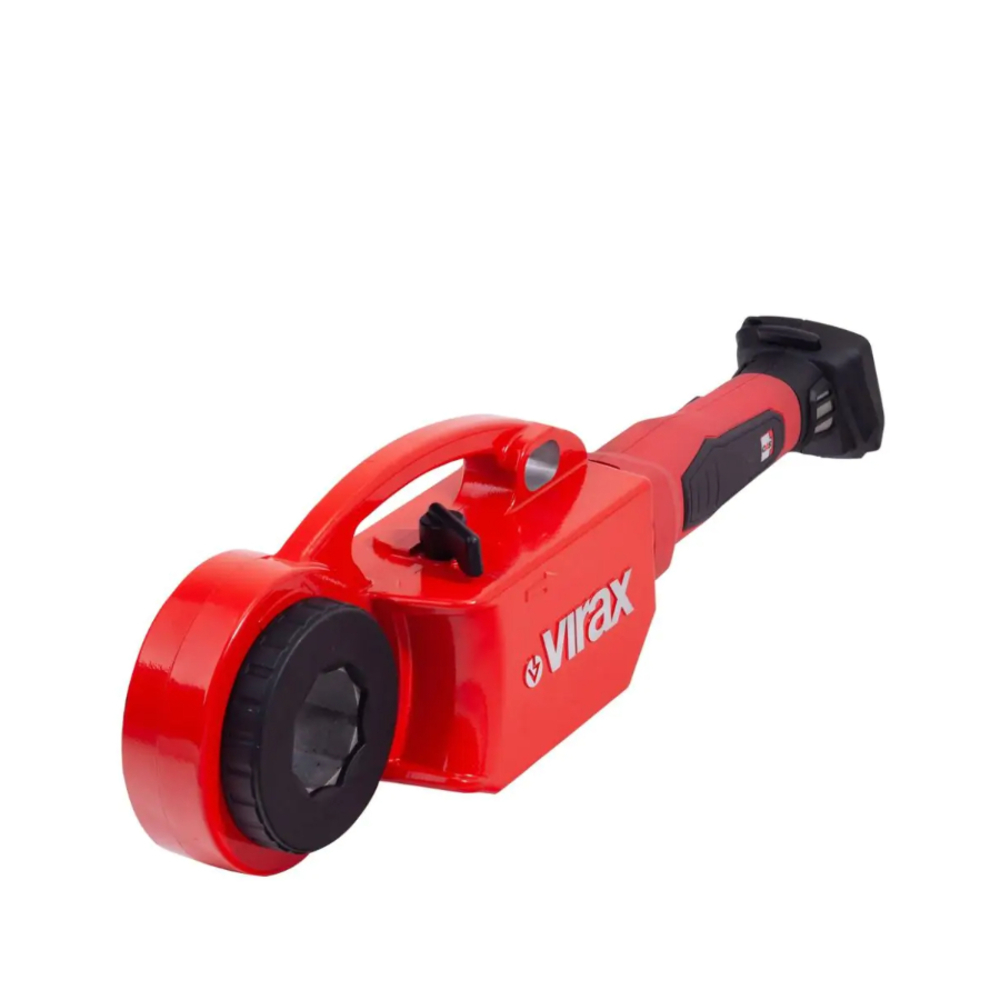

Filière Phénix IV 18V CAS + 4 têtes BSPT Droite VIRAX - 137581
Référence : V066137581
Découvrez Filière Phénix IV 18V CAS + 4 têtes BSPT Droite VIRAX - 137581 disponible à l'achat
Les points clés
- Réalise des filetages BSPT et NPT sur tubes en acier
- Gain de temps avec un retour 4x plus rapide en un cycle
- Étau de blocage pour un confort et une sécurité d'utilisation
- Système de blocage rapide et sécurisé pour têtes interchangeables
- Batteries 18V CAS pour une mobilité maximale et une durabilité
1 676,33 € TTC 1 396,94 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Ces produits devraient vous intéresser
122,47 €
102,06 € Adaptateur pour têtes 1/4" à 1.1/4" de filière Phenix IV - VIRAX - 137576
Voir le produit
Pour réaliser sans effort des filetages BSPT Droite ou NPT sur tubes en acier de ¼" à 2", en atelier ou sur chantier, dans la construction neuve ou la rénovation.
Gain de temps : sa boite de vitesse adaptative permet un retour 4 x plus rapide que le temps de filetage, pour un cycle complet de seulement 1 minute sur un tube acier 2" avec la Phenix IV 230V.
Confort et sécurité d’utilisation : étau de blocage avec barre anti-couple pour empêcher la rotation de la machine pendant le filetage.
Système de blocage rapide et sécurisé : pour têtes 1/4" à 1.1/4" par adaptateur à mise en place facile et sans outil, pour un maintien parfait et sans éjection involontaire des têtes pendant le filetage. Pour têtes 1.1/2" et 2" par jonc de maintien intégré à la machine.
Usure minimale, excellente durée de vie grâce à sa boite de vitesse à engrenages trempés par induction et arbres de transmission montés sur roulements à billes.
Version sur batteries 18V CAS :
Pour une mobilité maximale avec ses batteries 18V CAS (capacités selon composition).
Moteur Brushless sans entretien et sans usure pour une plus grande durée de vie et un meilleur rendement énergétique.
Batteries CAS Lithium-Ion haute performance :
- Durabilité augmentée : contrôle permanent de chacune des cellules durant la charge, garantissant une meilleure durée de vie de la batterie.
- Charge rapide et sécurisée : chargeur ventilé pour une température constante durant la charge.
- Anticipation de la charge : indicateur de charge sur la batterie.
- Durée de vie fiabilisée : stockage prolongé possible sans autodécharge.
Vitesse de rotation : 25 à 15 tr/min (filetage) - 58 tr/min (retour rapide).
Les tubes doivent être conformes aux normes EN 10255 S et EN 10255 W (ancienne norme NFA 49115 et NFA 49145 série moyenne et forte) ; seuls les tubes série légère (ou "Tarif 1" et "Tarif 2") sont déconseillés.
Pour réaliser sans effort des filetages BSPT Droite ou NPT sur tubes en acier de ¼" à 2", en atelier ou sur chantier, la filière Phénix IV 18V CAS de Virax offre une solution électroportative performante et mobile. Adaptée à la construction neuve comme à la rénovation, elle permet un gain de temps significatif grâce à sa boîte de vitesse adaptative qui assure un retour 4 fois plus rapide que le temps de filetage, réalisant un cycle complet en seulement 1 minute sur un tube acier de 2".
Cette filière est équipée d’un moteur Brushless sans entretien et sans usure, garantissant une grande durée de vie et un rendement énergétique optimal. Elle fonctionne avec des batteries Lithium-Ion 18V CAS haute performance, fournies en 2 x 8Ah, qui offrent une durabilité accrue grâce à un contrôle permanent des cellules pendant la charge, une charge rapide et sécurisée via un chargeur ventilé, un indicateur de charge intégré et une faible autodécharge pour un stockage prolongé.
La sécurité et le confort d’utilisation sont assurés par un étau de blocage avec barre anti-couple qui empêche la rotation de la machine pendant le filetage. Le système de blocage rapide et sécurisé des têtes, sans outil pour les tailles de 1/4" à 1.1/4" via un adaptateur, garantit un maintien parfait sans éjection involontaire, tandis que les têtes 1.1/2" et 2" bénéficient d’un jonc de maintien intégré.
Les têtes fournies avec ce modèle sont de dimensions 1/2", 3/4", 1" et 1.1/4". Le poids total de l’outil est de 18 kg, livré dans un coffret comprenant 2 Virabox pour un transport et un rangement facilités.
La vitesse de rotation est de 25 à 15 tours par minute en mode filetage, avec un retour rapide à 58 tours par minute. Les tubes compatibles doivent respecter les normes EN 10255 S et EN 10255 W (ancienne norme NFA 49115 et NFA 49145 série moyenne et forte).
Cette filière Phénix IV 18V CAS est conçue pour offrir une mobilité maximale, une puissance adaptée jusqu’à 2", une grande fiabilité et un gain de temps important sur chantier, tout en assurant la sécurité et la qualité des filetages réalisés.
Cette filière est équipée d’un moteur Brushless sans entretien et sans usure, garantissant une grande durée de vie et un rendement énergétique optimal. Elle fonctionne avec des batteries Lithium-Ion 18V CAS haute performance, fournies en 2 x 8Ah, qui offrent une durabilité accrue grâce à un contrôle permanent des cellules pendant la charge, une charge rapide et sécurisée via un chargeur ventilé, un indicateur de charge intégré et une faible autodécharge pour un stockage prolongé.
La sécurité et le confort d’utilisation sont assurés par un étau de blocage avec barre anti-couple qui empêche la rotation de la machine pendant le filetage. Le système de blocage rapide et sécurisé des têtes, sans outil pour les tailles de 1/4" à 1.1/4" via un adaptateur, garantit un maintien parfait sans éjection involontaire, tandis que les têtes 1.1/2" et 2" bénéficient d’un jonc de maintien intégré.
Les têtes fournies avec ce modèle sont de dimensions 1/2", 3/4", 1" et 1.1/4". Le poids total de l’outil est de 18 kg, livré dans un coffret comprenant 2 Virabox pour un transport et un rangement facilités.
La vitesse de rotation est de 25 à 15 tours par minute en mode filetage, avec un retour rapide à 58 tours par minute. Les tubes compatibles doivent respecter les normes EN 10255 S et EN 10255 W (ancienne norme NFA 49115 et NFA 49145 série moyenne et forte).
Cette filière Phénix IV 18V CAS est conçue pour offrir une mobilité maximale, une puissance adaptée jusqu’à 2", une grande fiabilité et un gain de temps important sur chantier, tout en assurant la sécurité et la qualité des filetages réalisés.

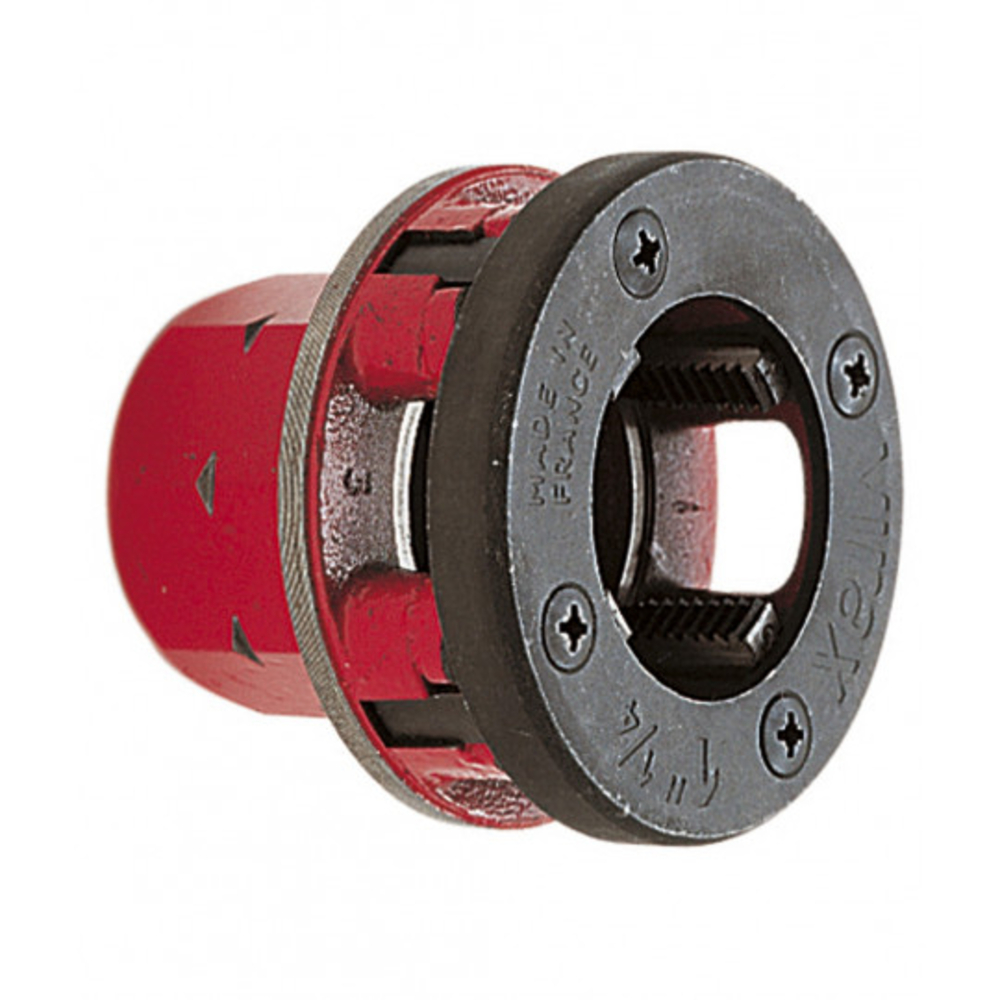

- Têtes : 1/2" - 3/4" - 1" - 1.1/4"
- Alimentation : 18V CAS - 2 x 8Ah

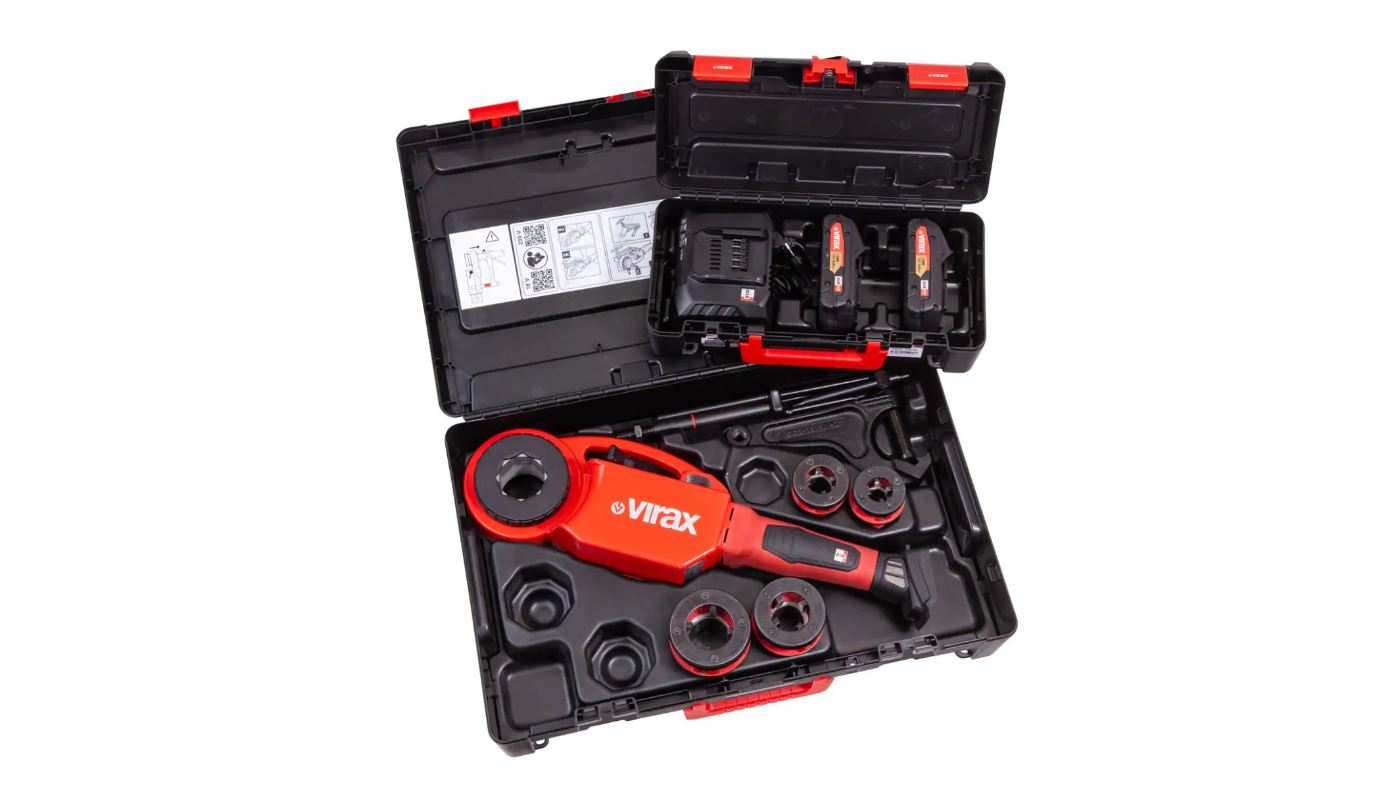

- Coffret : OUI, 2 Virabox
- Poids : 18 kg
La filière Phénix IV 18V CAS s’utilise pour réaliser des filetages BSPT Droite ou NPT sur des tubes en acier de ¼" à 2". Elle peut être utilisée aussi bien en atelier que sur chantier, dans des contextes de construction neuve ou de rénovation.

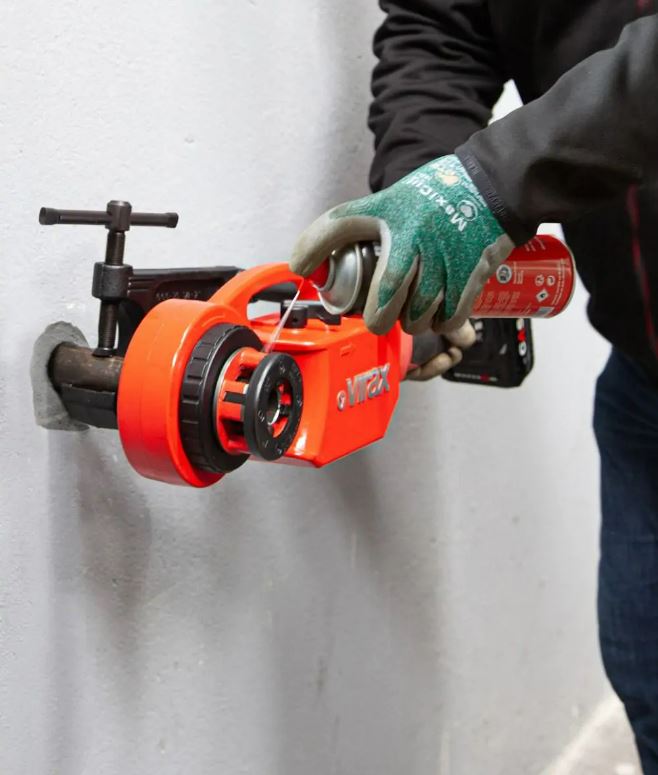

Pour utiliser la machine, il faut d'abord monter et serrer l'étau de blocage sur le tube, en s'assurant que l'axe de l'étau soit bien parallèle au tube à fileter et que l'extrémité de l'axe soit au même niveau que celle du tube. La tête de filière appropriée est ensuite sélectionnée et insérée dans la machine, avec un adaptateur pour les têtes de 1/4" à 1.1/4". La machine est alors introduite sur le tube, en veillant à ce que l'axe de l'étau soit bien guidé dans son logement et que le tube soit en contact avec les peignes de la tête de filière.
Le filetage se réalise en pressant l’interrupteur ON/OFF, la rotation commence immédiatement. La machine doit être poussée contre l'extrémité du tube jusqu'à ce que le filetage débute. Un graissage abondant et continu de la tête de filière avec de l’huile spécifique est nécessaire dès le début du filetage. La vitesse de filetage doit être celle indiquée sur le levier d'inversion de marche dans le sens de la flèche, la vitesse rapide ne servant qu’au dévissage de la tête de filière à la fin du filetage.
Lorsque la longueur de filetage désirée est atteinte, il faut arrêter la machine, inverser le levier d'inversion de marche et presser l’interrupteur pour dévisser la tête de filière et libérer le tube.
La batterie doit être insérée correctement dans son logement avant utilisation, et rechargée dès que la puissance diminue. Le chargeur doit être utilisé uniquement à l'intérieur et respecter les conditions de charge indiquées. La machine est équipée d’un étau de blocage avec barre anti-couple pour empêcher la rotation de la machine pendant le filetage, garantissant ainsi la sécurité et le contrôle de l’opération.
En cas de dysfonctionnement, il est conseillé de vérifier la bonne fixation de l'étau, l'état des têtes de filière et des peignes, la lubrification continue, et la qualité du tube. Le levier d’inversion de marche doit être dans la bonne position pour le filetage.
Le résultat attendu est un filetage de qualité sur les tubes compatibles, réalisé rapidement grâce à une boîte de vitesse adaptative qui assure un retour 4 fois plus rapide après filetage, permettant un cycle complet en environ 1 minute sur un tube acier de 2".
Les tubes doivent respecter les normes EN 10255 S et EN 10255 W, et seuls les tubes de série légère sont déconseillés.
L'utilisation de protections auditives, de lunettes de protection et de gants est recommandée lors de l'utilisation, notamment pour manipuler les copeaux et pièces coupantes.
Pour utiliser la machine, il faut d'abord monter et serrer l'étau de blocage sur le tube, en s'assurant que l'axe de l'étau soit bien parallèle au tube à fileter et que l'extrémité de l'axe soit au même niveau que celle du tube. La tête de filière appropriée est ensuite sélectionnée et insérée dans la machine, avec un adaptateur pour les têtes de 1/4" à 1.1/4". La machine est alors introduite sur le tube, en veillant à ce que l'axe de l'étau soit bien guidé dans son logement et que le tube soit en contact avec les peignes de la tête de filière.
Le filetage se réalise en pressant l’interrupteur ON/OFF, la rotation commence immédiatement. La machine doit être poussée contre l'extrémité du tube jusqu'à ce que le filetage débute. Un graissage abondant et continu de la tête de filière avec de l’huile spécifique est nécessaire dès le début du filetage. La vitesse de filetage doit être celle indiquée sur le levier d'inversion de marche dans le sens de la flèche, la vitesse rapide ne servant qu’au dévissage de la tête de filière à la fin du filetage.
Lorsque la longueur de filetage désirée est atteinte, il faut arrêter la machine, inverser le levier d'inversion de marche et presser l’interrupteur pour dévisser la tête de filière et libérer le tube.
La batterie doit être insérée correctement dans son logement avant utilisation, et rechargée dès que la puissance diminue. Le chargeur doit être utilisé uniquement à l'intérieur et respecter les conditions de charge indiquées. La machine est équipée d’un étau de blocage avec barre anti-couple pour empêcher la rotation de la machine pendant le filetage, garantissant ainsi la sécurité et le contrôle de l’opération.
En cas de dysfonctionnement, il est conseillé de vérifier la bonne fixation de l'étau, l'état des têtes de filière et des peignes, la lubrification continue, et la qualité du tube. Le levier d’inversion de marche doit être dans la bonne position pour le filetage.
Le résultat attendu est un filetage de qualité sur les tubes compatibles, réalisé rapidement grâce à une boîte de vitesse adaptative qui assure un retour 4 fois plus rapide après filetage, permettant un cycle complet en environ 1 minute sur un tube acier de 2".
Les tubes doivent respecter les normes EN 10255 S et EN 10255 W, et seuls les tubes de série légère sont déconseillés.
L'utilisation de protections auditives, de lunettes de protection et de gants est recommandée lors de l'utilisation, notamment pour manipuler les copeaux et pièces coupantes.
Nous vous informons que les produits VIRAX possèdent à l'initial d'une garantie d'1 an à partir de la date de facturation du produit.
Sachez que VIRAX offre en supplément, 5 ans de garantie sous condition de s'être enregistré en ligne dans les 30 jours suivant l’achat. Cela ne concerne que les articles suivants :
- Sertisseuses VIPER M2X et L2X
- Sertisseuses VIPER P25+
- Centrales de désembouage VIRAFAL
Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT VIRAX (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension.
Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV :
- joindre une photo de la plaque signalétique du produit,
- la facture d'achat
- un descriptif de la panne, dans les conditions d'utilisations
Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé.
VIRAX
39-41 QUAI DE LA MARNE
51206 - EPERNAY
France
contact@virax.com
Questions produits
Quels types de filetages cette filière peut-elle réaliser ?
La filière Phénix IV 18V CAS permet de réaliser des filetages coniques BSPT Droite et NPT sur des tubes en acier de ¼" à 2".
Comment cette filière assure-t-elle la sécurité lors du filetage ?
Elle est équipée d’un étau de blocage avec barre anti-couple qui empêche la rotation de la machine pendant le filetage, garantissant un maintien stable et sécurisé. De plus, le système de blocage rapide des têtes évite leur éjection involontaire.
Quelles sont les conditions techniques à respecter pour les tubes à fileter ?
Les tubes doivent être conformes aux normes EN 10255 S et EN 10255 W (ancienne norme NFA 49115 et NFA 49145 série moyenne et forte). Les tubes de série légère sont déconseillés.
Comment se déroule le cycle de filetage avec cette filière ?
Le filetage s’effectue à une vitesse de 25 à 15 tours/minute. Une fois la longueur désirée atteinte, la machine s’arrête, puis l’inversion de marche permet un retour rapide à 58 tours/minute pour dévisser la tête de filière, réalisant ainsi un cycle complet en environ 1 minute sur un tube de 2".
Quels sont les points de vigilance lors de l’utilisation ?
Il est impératif de bien fixer l’étau de blocage, d’assurer un graissage abondant et continu de la tête de filière, et de ne jamais utiliser la vitesse rapide pour le filetage mais uniquement pour le dévissage. Le levier d’inversion de marche doit être positionné correctement selon l’opération.
Quelle est la capacité et l’autonomie de la batterie ?
La filière fonctionne avec des batteries Lithium-Ion 18V CAS de 2 x 8Ah, offrant une grande autonomie et une durabilité accrue grâce au contrôle permanent des cellules, une charge rapide et sécurisée, et une faible autodécharge.
Quels sont les critères techniques à vérifier pour choisir ce type de filière électroportative ?
Il faut s’assurer que la filière couvre la plage de diamètres souhaitée (ici ¼" à 2"), qu’elle dispose d’un système de blocage sécurisé des têtes, d’un étau de blocage efficace avec barre anti-couple, et d’une motorisation adaptée (moteur brushless 18V pour cette filière) garantissant puissance, autonomie et longévité.
