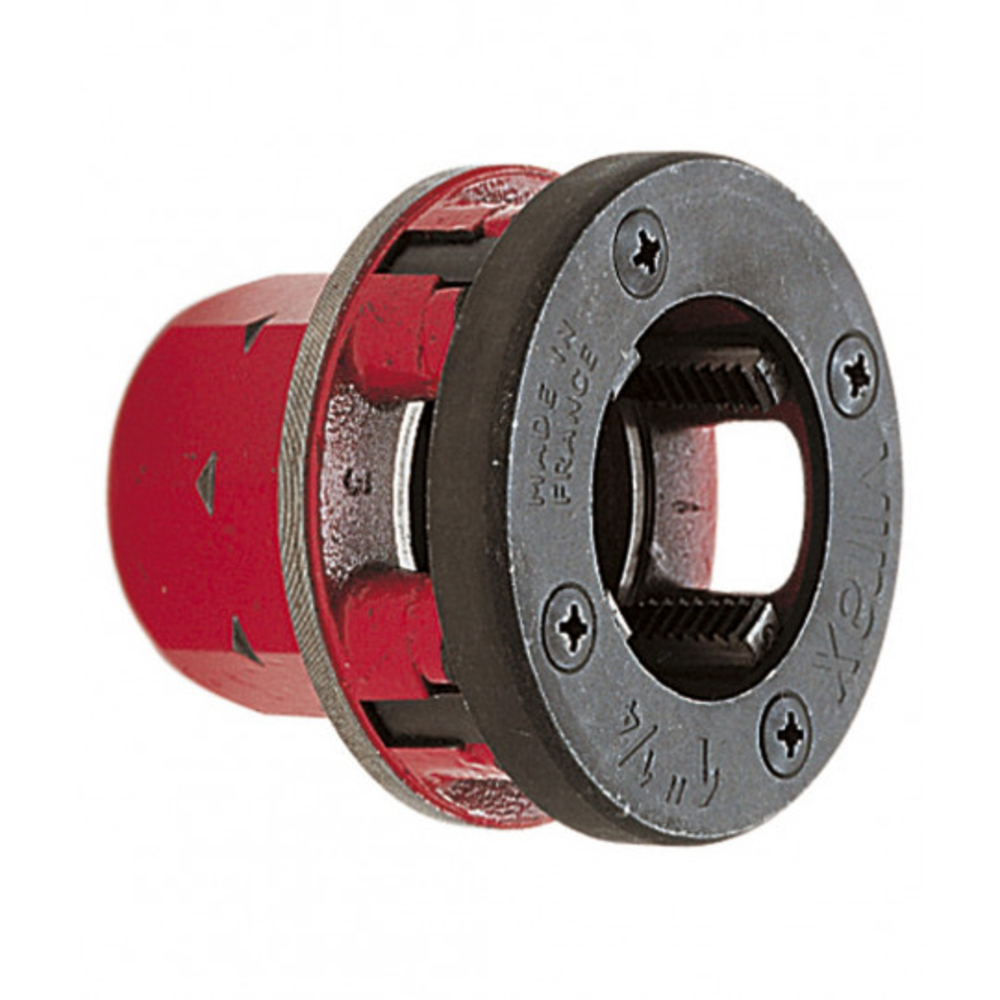

Tête complète nouvelle génération (référence 136343) avec peignes pour filières manuelles à têtes interchangeables et électroportatives.
Cette tête est équipée d’un entraînement universel à huit pans assurant une immobilisation efficace dans la cage.
Elle permet une évacuation rapide des copeaux grâce à à des ouvertures largement dimensionnées facilitant la lubrification et le dégagement.
Les efforts de filetage sont réduits grâce à des peignes de précision.
La calotte assure un positionnement précis des peignes et offre la possibilité de les retourner pour un filetage au ras des murs, supprimant ainsi les risques d’arrachement.
Un guide de centrage de longue portée facilite le travail en garantissant un auto-centrage de la filière via un alésage servant de guide.
Le repérage de positionnement des peignes est toujours parfaitement lisible.
Cette tête est compatible avec les filières manuelles à têtes interchangeables, ainsi qu’avec les modèles Mini Phénix, Phénix IIB, Phénix III et Phénix IV selon leurs capacités.
Pour un filetage avec la Mini Phénix (références 138020/138021), il est recommandé d’utiliser uniquement les têtes BSPT acier jusqu’au diamètre 1.1/4".
Pour une utilisation avec la Phénix IIB ou Phénix III (référence 1375), il est nécessaire d’enlever le jonc de retenue.
Les tubes utilisés doivent être conformes aux normes EN 10255 S et EN 10255 W (anciennes normes NFA 49115 et NFA 49145 série moyenne et forte).
Les tubes de série légère, également appelés "Tarif 1" et "Tarif 2", sont déconseillés.
Caractéristiques techniques spécifiques à la référence 136343 :
Le type de filetage est BSPT droite.
Le diamètre est de 3/4" (20/27 mm).
Le poids est de 0,570 kg.
L’entraînement se fait par huit pans.
Cette tête est compatible avec plusieurs cages à cliquet : 1360, 1362, 1363, 1364, ainsi qu’avec les filières Mini Phénix, Phénix IIB, Phénix III et Phénix IV.
Ce produit allie performance, précision et facilité d’utilisation pour le filetage de tubes conformes aux normes, garantissant un travail efficace et sécurisé.
Compatibilité : A
Entraînement : Huit pans
Type Filetage : BSPT Droite
Ø " : 3/4
Ø mm : 20/27
kg : 0,570
Nous vous informons que les produits VIRAX possèdent à l'intitial d'une garantie d'1 an à partir de la date de facturation du produit. Sachez que VIRAX offre en supplément, 5 ans de garantie sous conditon de s'être enregistré en ligne dans les 30 jours suivant l’achat.Cela ne concerne que les articles suivants: Sertisseuses VIPER M2X et L2X - Sertisseuses VIPER P25+ - Centrales de désembouage VIRAFAL Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT VIRAX (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension. Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV comme suit: joindre une photo de la plaque signalétique du produit, la facture d'achat et un descriptif de la panne, dans les conditions d'utilisations. Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé.
Cette tête est équipée d’un entraînement universel à huit pans pour une immobilisation fiable dans la cage, d’une calotte assurant un positionnement précis des peignes, qui peuvent être retournés pour réaliser un filetage au ras des murs tout en évitant les risques d’arrachement. Un guide de centrage de longue portée facilite le travail et garantit l’auto-centrage de la filière.
Elle dispose d’ouvertures largement dimensionnées qui facilitent la lubrification et permettent un dégagement rapide des copeaux, contribuant ainsi à réduire les efforts de filetage.
Oui, elle est compatible avec les filières manuelles à têtes interchangeables, notamment les modèles Mini Phénix et Phénix III, selon leurs capacités. Pour la Mini Phénix, il est recommandé d’utiliser uniquement les têtes BSPT acier jusqu’au diamètre 1.1/4".
Les tubes doivent être conformes aux normes EN 10255 S et EN 10255 W (anciennes normes NFA 49115 et NFA 49145, séries moyenne et forte). Les tubes des séries légères, appelées Tarif 1 et Tarif 2, sont déconseillés pour cette utilisation.
Pour une utilisation avec la Phénix IIB ou Phénix III, il est nécessaire de retirer le jonc de retenue afin d’assurer un fonctionnement correct.
