Phenix IV 18V CAS 6 têtes BSPT droite 1/2"-3/4"-1"-1.1/4"-1.1/2"-2" VIRAX - 137580
Référence : V066137580
Découvrez Phenix IV 18V CAS 6 têtes BSPT droite 1/2"-3/4"-1"-1.1/4"-1.1/2"-2" VIRAX - 137580 disponible à l'achat
Les points clés
- Réalise des filetages BSPT et NPT sur tubes en acier
- Gain de temps avec un retour 4x plus rapide en un cycle
- Étau de blocage pour un confort et une sécurité d'utilisation
- Système de blocage rapide et sécurisé pour têtes interchangeables
- Batteries 18V CAS pour une mobilité maximale et une durabilité
1 905,46 € TTC 1 587,88 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Schéma
1 document
Voir plus de documents
Ces produits devraient vous intéresser

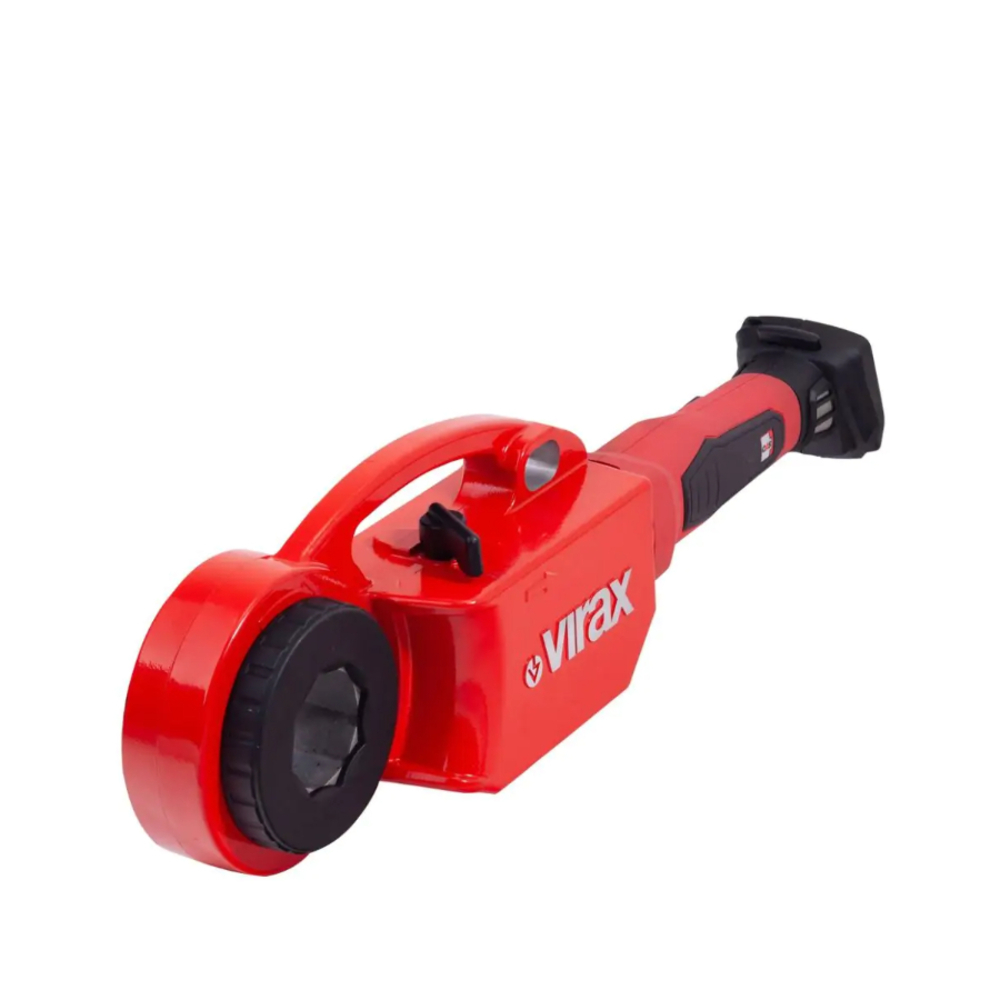

La filière électroportative Phenix IV 18V CAS avec 6 têtes BSPT droites (1/2", 3/4", 1", 1.1/4", 1.1/2", 2") est spécialement conçue pour réaliser facilement et rapidement des filetages coniques BSPT Droite ou NPT sur tubes en acier de 1/4" à 2".
Elle s’utilise aussi bien en atelier que sur chantier, pour la construction neuve ou la rénovation.
Sa boîte de vitesse adaptative permet un retour quatre fois plus rapide que le temps de filetage, assurant un cycle complet en seulement 1 minute sur un tube acier de 2" en version 230V.
La version 18V CAS fonctionne sur batterie Lithium-Ion haute performance, offrant une mobilité maximale et un contrôle permanent des cellules pour une meilleure durabilité.
Le moteur Brushless sans entretien garantit une longue durée de vie et un excellent rendement énergétique.
Pour le confort et la sécurité, la machine est équipée d’un étau de blocage avec barre anti-couple qui empêche la rotation de la machine pendant le filetage.

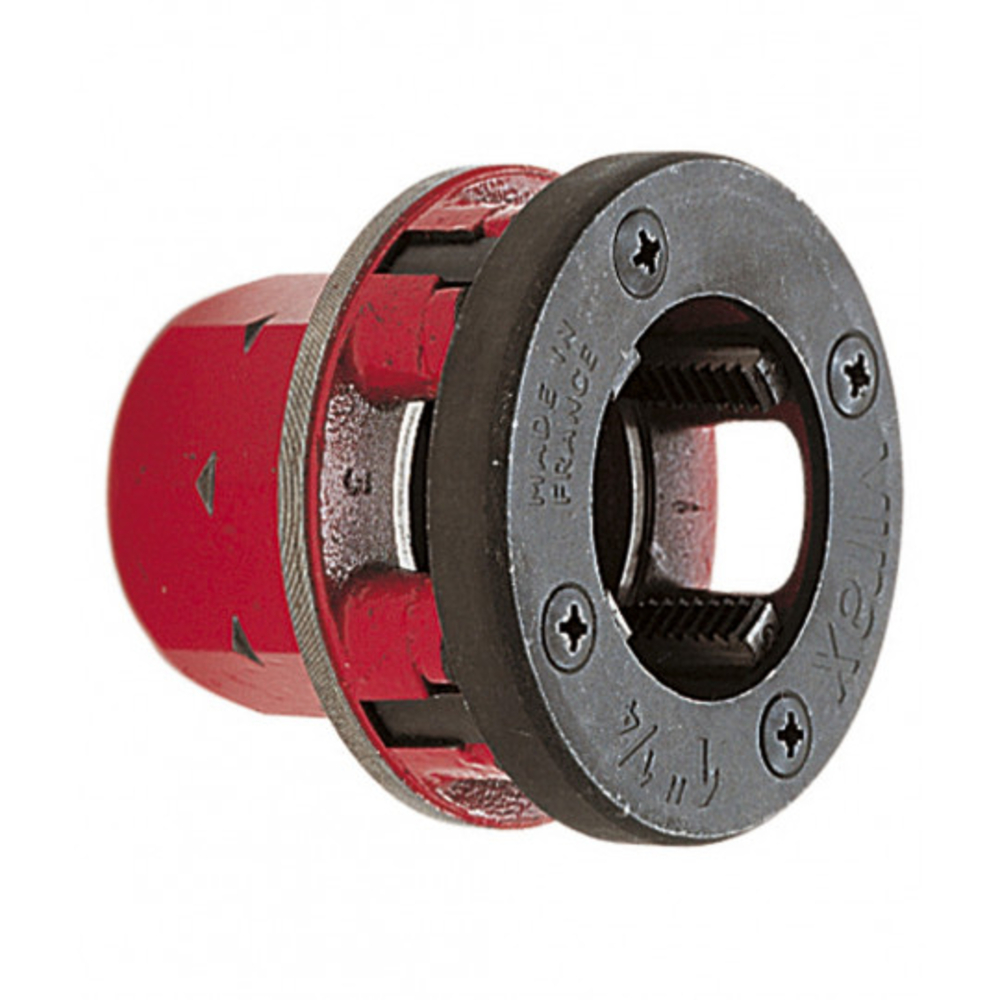

Le système de blocage rapide et sécurisé des têtes permet un changement facile et sans outil des têtes de 1/4" à 1.1/4" via un adaptateur, assurant un maintien parfait sans risque d’éjection involontaire.
Les têtes 1.1/2" et 2" sont maintenues par un jonc intégré à la machine.
La boîte de vitesse comprend des engrenages trempés par induction et des arbres de transmission montés sur roulements à billes, minimisant l’usure et assurant une excellente durée de vie.
Les caractéristiques techniques principales sont les suivantes :
- Têtes incluses : 1/2", 3/4", 1", 1.1/4", 1.1/2", 2"
- Alimentation : batteries Lithium-Ion 18V CAS, 2 x 8Ah
- Poids total : 21,6 kg avec coffret (2 Virabox)
- Vitesse de rotation : de 25 à 15 tours/min en filetage, 58 tours/min en retour rapide
- Capacité de filetage : 1/4" à 2" sur tubes conformes aux normes EN 10255 S et EN 10255 W (anciennement NFA 49115 et 49145, séries moyenne et forte)
En fonctionnement, l’étau de blocage doit être utilisé systématiquement, même pour les petits diamètres, et doit être parfaitement fixé et parallèle au tube.

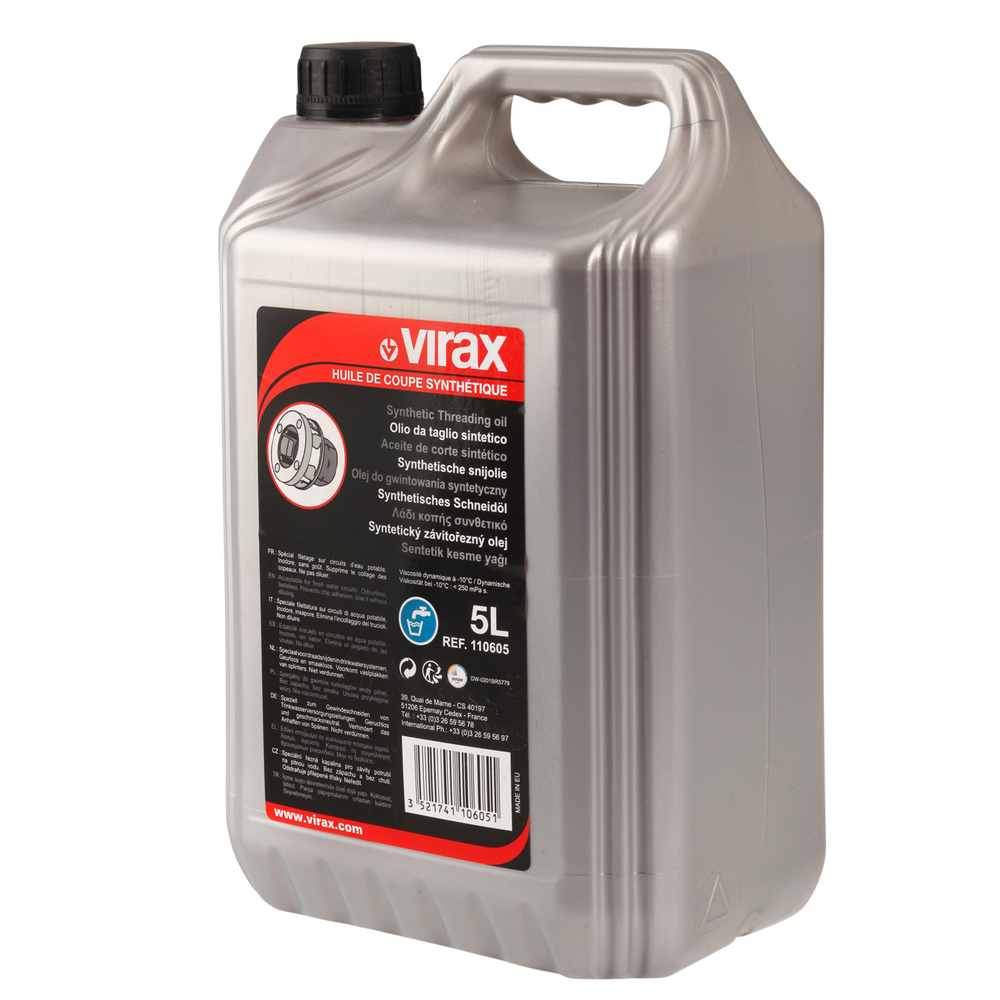

Le filetage s’effectue avec une lubrification abondante et continue grâce à l’huile à fileter VIRAX.
Le levier d’inversion de marche permet de fileter dans le sens indiqué, la vitesse rapide étant réservée au dévissage de la tête de filière.

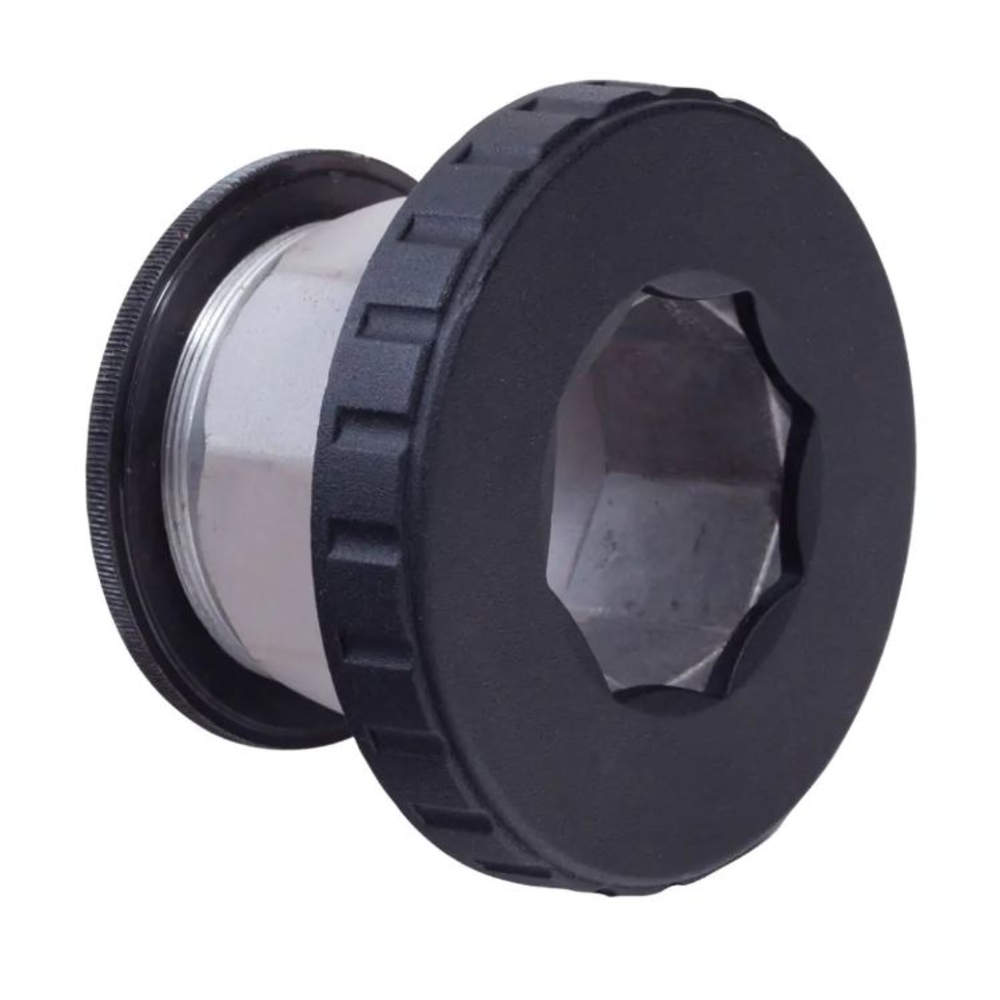

L’adaptateur pour têtes de 1/4" à 1.1/4" se fixe facilement sans outil, la tête de filière s’insérant et se bloquant par rotation.

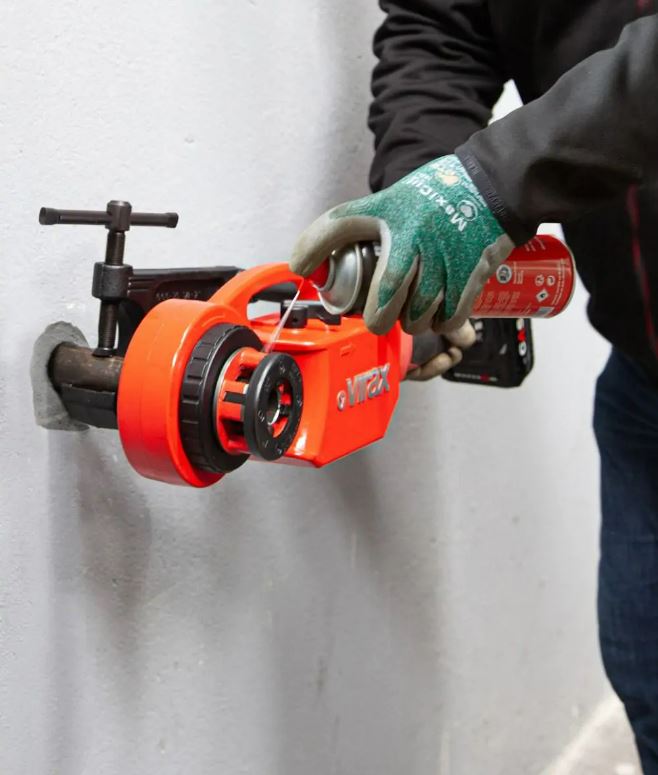

La machine s’introduit dans le tube, l’axe de l’étau guidant parfaitement la position.
Les batteries Lithium-Ion haute performance disposent d’un indicateur de charge intégré.
Le chargeur ventilé assure une charge rapide, sécurisée et maintient une température constante.
Le stockage prolongé est possible sans autodécharge.
Le chargeur est compatible uniquement avec les batteries VIRAX et CAS.
Des précautions strictes sont à respecter pour la manipulation, le chargement et le transport des batteries Li-Ion.
L’entretien comprend une vidange de la graisse de la boîte de vitesse toutes les 500 heures, une vérification régulière des têtes de filière et de l’état des peignes, ainsi qu’un nettoyage et graissage adaptés pour prolonger la durée de vie.
Les opérations d’entretien et réparations doivent être réalisées par un personnel qualifié avec des pièces d’origine.
En termes de performances et sécurité, la puissance est adaptée pour fileter jusqu’au diamètre 2".
Le niveau sonore est de 87 dB(A), nécessitant le port d’une protection auditive.
La vibration totale est inférieure ou égale à 2,5 m/s².
L’utilisation est conforme aux normes de sécurité, avec des consignes strictes pour éviter tout risque de blessure.
Les avantages produits sont un gain de temps significatif grâce au retour rapide, une mobilité maximale avec la version sur batteries 18V CAS, un confort d’utilisation renforcé par l’étau de blocage et la conception ergonomique, ainsi qu’une durabilité et fiabilité assurées par des composants robustes et un moteur Brushless.

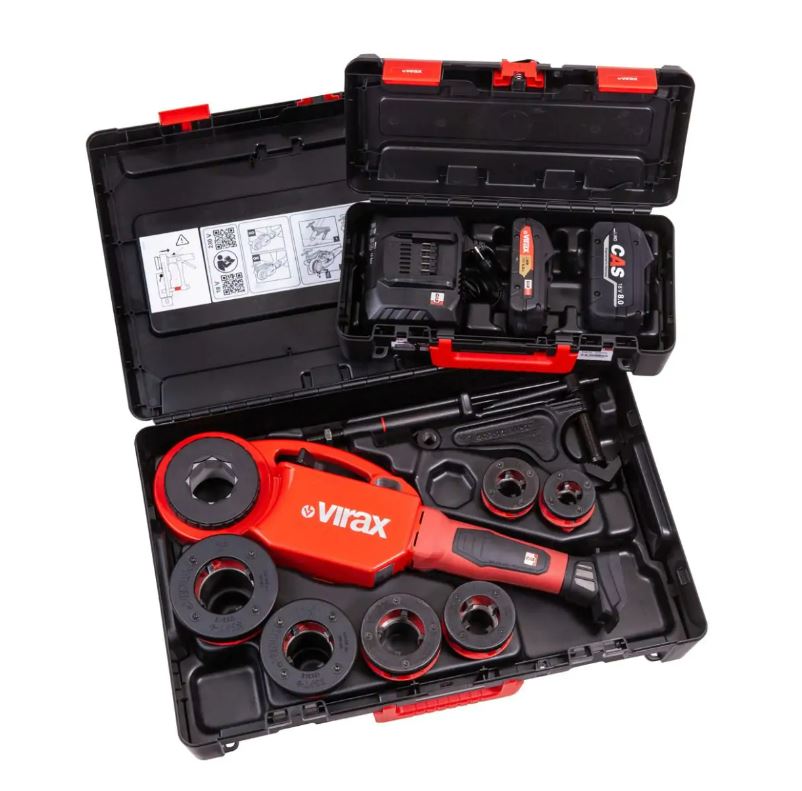

Le conditionnement comprend un coffret 2 Virabox avec 6 têtes BSPT droites.
Le poids total est de 21,6 kg.
Ce produit est idéal pour les professionnels recherchant une solution performante, autonome et sécurisée pour le filetage de tubes acier en chantier ou atelier.
La filière Phénix IV 2 batteries 18V CAS avec 6 têtes BSPT droite VIRAX permet de réaliser facilement des filetages BSPT Droite ou NPT sur tubes en acier de ¼" à 2", aussi bien en atelier que sur chantier, dans des contextes de construction neuve ou de rénovation. Elle offre un gain de temps significatif grâce à sa boîte de vitesse adaptative qui assure un retour 4 fois plus rapide que le temps de filetage, permettant un cycle complet en seulement 1 minute sur un tube acier 2" avec la version 230V.
Cette filière est conçue pour un confort et une sécurité d’utilisation optimaux, avec un étau de blocage équipé d’une barre anti-couple empêchant la rotation de la machine pendant le filetage. Le système de blocage rapide et sécurisé permet une mise en place facile et sans outil des têtes de 1/4" à 1.1/4" via un adaptateur, assurant un maintien parfait sans éjection involontaire. Pour les têtes de 1.1/2" et 2", un jonc de maintien intégré garantit la fixation.
La durabilité est renforcée par une boîte de vitesse à engrenages trempés par induction et des arbres de transmission montés sur roulements à billes, limitant l’usure. La version sur batteries 18V CAS offre une mobilité maximale grâce à ses batteries lithium-ion haute performance de 2 x 8Ah, avec un moteur Brushless sans entretien, garantissant une longue durée de vie et un rendement énergétique optimal.
Les batteries CAS bénéficient d’un contrôle permanent de chaque cellule pendant la charge, d’un chargeur ventilé maintenant une température constante, d’un indicateur de charge et d’une capacité de stockage prolongé sans autodécharge.
La vitesse de rotation est de 25 à 15 tours/minute pour le filetage et 58 tours/minute pour le retour rapide. Les tubes utilisés doivent être conformes aux normes EN 10255 S et EN 10255 W, les tubes série légère étant déconseillés.
Caractéristiques techniques principales :
- Têtes disponibles : 1/2", 3/4", 1", 1.1/4", 1.1/2", 2"
- Alimentation : 18V CAS avec 2 batteries de 8Ah
- Coffret : 2 Virabox inclus
- Poids total : 21 kg
Cette filière électroportative assure une puissance jusqu’à 2" avec une totale autonomie, facilitant les travaux sur chantier sans dépendance à une source d’alimentation externe. Elle est livrée avec un adaptateur pour têtes de 1/4" à 1.1/4" et un étau de blocage avec barre anti-couple pour des filetages sécurisés.
Cette filière est conçue pour un confort et une sécurité d’utilisation optimaux, avec un étau de blocage équipé d’une barre anti-couple empêchant la rotation de la machine pendant le filetage. Le système de blocage rapide et sécurisé permet une mise en place facile et sans outil des têtes de 1/4" à 1.1/4" via un adaptateur, assurant un maintien parfait sans éjection involontaire. Pour les têtes de 1.1/2" et 2", un jonc de maintien intégré garantit la fixation.
La durabilité est renforcée par une boîte de vitesse à engrenages trempés par induction et des arbres de transmission montés sur roulements à billes, limitant l’usure. La version sur batteries 18V CAS offre une mobilité maximale grâce à ses batteries lithium-ion haute performance de 2 x 8Ah, avec un moteur Brushless sans entretien, garantissant une longue durée de vie et un rendement énergétique optimal.
Les batteries CAS bénéficient d’un contrôle permanent de chaque cellule pendant la charge, d’un chargeur ventilé maintenant une température constante, d’un indicateur de charge et d’une capacité de stockage prolongé sans autodécharge.
La vitesse de rotation est de 25 à 15 tours/minute pour le filetage et 58 tours/minute pour le retour rapide. Les tubes utilisés doivent être conformes aux normes EN 10255 S et EN 10255 W, les tubes série légère étant déconseillés.
Caractéristiques techniques principales :
- Têtes disponibles : 1/2", 3/4", 1", 1.1/4", 1.1/2", 2"
- Alimentation : 18V CAS avec 2 batteries de 8Ah
- Coffret : 2 Virabox inclus
- Poids total : 21 kg
Cette filière électroportative assure une puissance jusqu’à 2" avec une totale autonomie, facilitant les travaux sur chantier sans dépendance à une source d’alimentation externe. Elle est livrée avec un adaptateur pour têtes de 1/4" à 1.1/4" et un étau de blocage avec barre anti-couple pour des filetages sécurisés.
- Têtes : 1/2" - 3/4" - 1" - 1.1/4"- 1.1/2" - 2"
- Alimentation : 18V CAS - 2 x 8Ah
- Coffret : OUI, 2 Virabox
- Poids : 21 kg
Description : Phénix IV 18V CAS + 6 têtes BSPT Droite
Tête : 1/2" - 3/4" - 1" - 1.1/4"- 1.1/2" - 2"
Alimentation : 18V CAS - 2 x 8Ah
Coffret : 2 Virabox
kg : 21,640
La filière Phénix IV 2 batteries 18V CAS s'utilise pour réaliser des filetages BSPT Droite ou NPT sur des tubes en acier de ¼" à 2". Elle peut être utilisée aussi bien en atelier que sur chantier, dans des contextes de construction neuve ou de rénovation.
Le principe d’utilisation consiste à fixer solidement le tube dans l’étau de blocage équipé d’une barre anti-couple, en s’assurant que l’axe de l’étau soit parfaitement parallèle au tube. La tête de filière appropriée est sélectionnée et insérée dans la machine, éventuellement avec un adaptateur pour les têtes de 1/4" à 1.1/4". La machine est ensuite positionnée sur l’extrémité du tube, en veillant à ce que l’axe de l’étau soit bien guidé dans son logement et que le tube soit en contact avec les peignes de la tête de filière.
L’opération de filetage démarre en pressant l’interrupteur ON/OFF, avec le levier d’inversion de la marche positionné dans le sens de filetage. La rotation commence immédiatement et la machine est poussée contre le tube. Un graissage abondant et continu de la tête de filière avec une huile spécifique est nécessaire tout au long du filetage. Lorsque la longueur de filetage souhaitée est atteinte, le moteur est arrêté, puis le levier d’inversion est basculé en sens inverse pour dévisser la tête de filière et libérer le tube.
La vitesse de filetage est comprise entre 25 et 15 tours par minute, tandis que le retour rapide s’effectue à 58 tours par minute. La vitesse rapide ne doit être utilisée que pour le dévissage de la tête de filière, jamais pendant le filetage.
L’outil fonctionne sur batteries lithium-ion 18V CAS, offrant une autonomie totale et une mobilité maximale. Les batteries doivent être insérées correctement dans leur logement et rechargées dès que la puissance diminue. Le chargeur est destiné à un usage intérieur uniquement.
L’utilisation doit toujours se faire avec l’étau de blocage en place, même pour les petits diamètres, afin d’éviter tout risque de rotation de la machine sur la tête de filière. Il est recommandé qu’une seule personne manipule la machine pour assurer un contrôle optimal du cycle de filetage.
En cas de dysfonctionnement, il est conseillé de vérifier notamment la bonne fixation de l’étau, l’état des têtes de filière, la position du levier d’inversion, la lubrification et la qualité du tube.
Les tubes utilisés doivent être conformes aux normes EN 10255 S et EN 10255 W, les tubes de série légère étant déconseillés.
Le résultat attendu est un filetage conique de qualité, réalisé rapidement et en toute sécurité, grâce notamment au système de blocage rapide des têtes, à la boîte de vitesse adaptative assurant un retour 4 fois plus rapide après filetage, et à l’étau de blocage avec barre anti-couple.
---
Cette synthèse est basée exclusivement sur les informations d’usage présentes dans la description produit, le résumé de la fiche produit, la notice d’utilisation et la brochure fournies (notamment pages 1, 3, 6-14 et 19-20 du manuel).
Le principe d’utilisation consiste à fixer solidement le tube dans l’étau de blocage équipé d’une barre anti-couple, en s’assurant que l’axe de l’étau soit parfaitement parallèle au tube. La tête de filière appropriée est sélectionnée et insérée dans la machine, éventuellement avec un adaptateur pour les têtes de 1/4" à 1.1/4". La machine est ensuite positionnée sur l’extrémité du tube, en veillant à ce que l’axe de l’étau soit bien guidé dans son logement et que le tube soit en contact avec les peignes de la tête de filière.
L’opération de filetage démarre en pressant l’interrupteur ON/OFF, avec le levier d’inversion de la marche positionné dans le sens de filetage. La rotation commence immédiatement et la machine est poussée contre le tube. Un graissage abondant et continu de la tête de filière avec une huile spécifique est nécessaire tout au long du filetage. Lorsque la longueur de filetage souhaitée est atteinte, le moteur est arrêté, puis le levier d’inversion est basculé en sens inverse pour dévisser la tête de filière et libérer le tube.
La vitesse de filetage est comprise entre 25 et 15 tours par minute, tandis que le retour rapide s’effectue à 58 tours par minute. La vitesse rapide ne doit être utilisée que pour le dévissage de la tête de filière, jamais pendant le filetage.
L’outil fonctionne sur batteries lithium-ion 18V CAS, offrant une autonomie totale et une mobilité maximale. Les batteries doivent être insérées correctement dans leur logement et rechargées dès que la puissance diminue. Le chargeur est destiné à un usage intérieur uniquement.
L’utilisation doit toujours se faire avec l’étau de blocage en place, même pour les petits diamètres, afin d’éviter tout risque de rotation de la machine sur la tête de filière. Il est recommandé qu’une seule personne manipule la machine pour assurer un contrôle optimal du cycle de filetage.
En cas de dysfonctionnement, il est conseillé de vérifier notamment la bonne fixation de l’étau, l’état des têtes de filière, la position du levier d’inversion, la lubrification et la qualité du tube.
Les tubes utilisés doivent être conformes aux normes EN 10255 S et EN 10255 W, les tubes de série légère étant déconseillés.
Le résultat attendu est un filetage conique de qualité, réalisé rapidement et en toute sécurité, grâce notamment au système de blocage rapide des têtes, à la boîte de vitesse adaptative assurant un retour 4 fois plus rapide après filetage, et à l’étau de blocage avec barre anti-couple.
---
Cette synthèse est basée exclusivement sur les informations d’usage présentes dans la description produit, le résumé de la fiche produit, la notice d’utilisation et la brochure fournies (notamment pages 1, 3, 6-14 et 19-20 du manuel).
Nous vous informons que les produits VIRAX possèdent à l'intitial d'une garantie d'1 an à partir de la date de facturation du produit. Sachez que VIRAX offre en supplément, 5 ans de garantie sous conditon de s'être enregistré en ligne dans les 30 jours suivant l’achat.Cela ne concerne que les articles suivants: Sertisseuses VIPER M2X et L2X - Sertisseuses VIPER P25+ - Centrales de désembouage VIRAFAL Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT VIRAX (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension. Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV comme suit: joindre une photo de la plaque signalétique du produit, la facture d'achat et un descriptif de la panne, dans les conditions d'utilisations. Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé.
VIRAX
39-41 QUAI DE LA MARNE
51206 - EPERNAY
France
contact@virax.com
Questions produits
Quels types de filetages cette filière peut-elle réaliser ?
La filière Phénix IV 18V CAS réalise des filetages coniques BSPT Droite et NPT sur tubes en acier de ¼" à 2". Elle est adaptée aussi bien à la construction neuve qu’à la rénovation, en atelier ou sur chantier.
Comment assurer la sécurité lors de l’utilisation de cette filière électroportative ?
Il est impératif d’utiliser systématiquement l’étau de blocage avec barre anti-couple, même pour les petits diamètres, afin d’empêcher la rotation de la machine sur la tête de filière. L’axe de l’étau doit être parfaitement inséré dans son logement et le tube solidement serré. La machine doit être manipulée par une seule personne pour assurer un contrôle optimal du cycle de filetage.
Quels sont les éléments techniques qui facilitent la mise en œuvre et améliorent la durée de vie de l’outil ?
La filière est équipée d’une boîte de vitesses adaptative avec engrenages trempés par induction et arbres de transmission sur roulements à billes, limitant l’usure. Le système de blocage rapide des têtes permet un changement sans outil et évite leur éjection involontaire. Le moteur Brushless sans entretien optimise la durée de vie et le rendement énergétique.
Comment fonctionne l’alimentation et la mobilité de cette filière ?
La version 18V CAS est alimentée par deux batteries lithium-ion 8Ah offrant une autonomie totale et une grande mobilité sur chantier, sans dépendance à une source électrique. Les batteries intègrent un contrôle permanent des cellules, un indicateur de charge et un chargeur ventilé assurant une charge rapide et sécurisée.
Quelles sont les recommandations pour la qualité et la conformité des tubes à fileter ?
Les tubes doivent être conformes aux normes EN 10255 S et EN 10255 W (anciennes normes NFA 49115 et NFA 49145 séries moyenne et forte). Les tubes de série légère (Tarif 1 et Tarif 2) sont déconseillés pour garantir la qualité du filetage et la sécurité d’utilisation.
Quelle est la procédure d’utilisation recommandée pour un filetage optimal ?
Il faut fixer le tube dans l’étau en s’assurant que l’axe soit bien parallèle. La tête de filière appropriée est montée avec ou sans adaptateur selon la taille. Le filetage se fait à une vitesse de 15 à 25 tours/minute, avec un graissage abondant et continu de la tête. Le retour rapide à 58 tours/minute ne doit être utilisé que pour dévisser la tête après filetage.
Quels sont les critères à vérifier en cas de dysfonctionnement ou de qualité de filetage insuffisante ?
Il convient de vérifier la bonne fixation de l’étau, l’état des têtes de filière et des peignes, la lubrification continue, la qualité du tube ainsi que la position correcte du levier d’inversion de marche. Un mauvais ajustement de la tête ou un levier bloqué peuvent aussi être à l’origine de problèmes.
