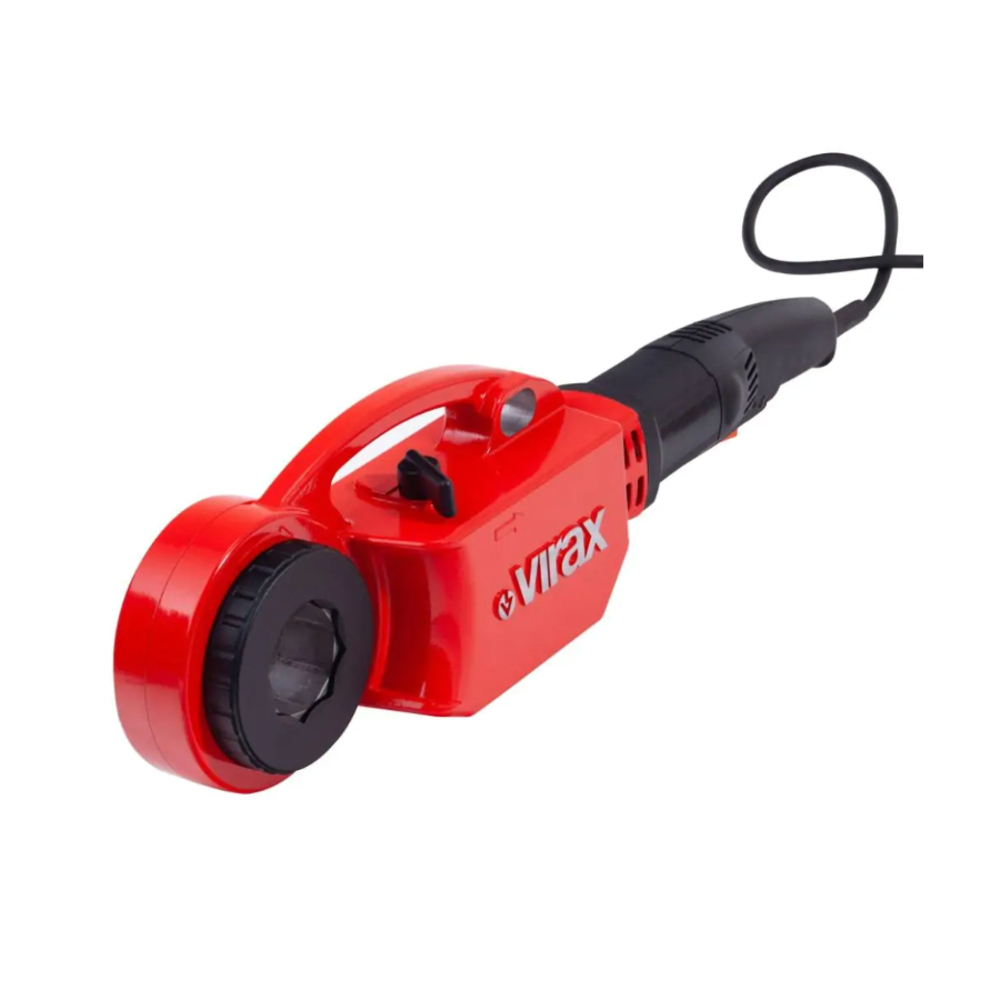

Filière Phénix IV 230V + 6 têtes BSPT droite VIRAX - 137570
Référence : V066137570
Découvrez Filière Phénix IV 230V + 6 têtes BSPT droite VIRAX - 137570 disponible à l'achat
Les points clés
- Réalisation facile de filetages BSPT sur tubes en acier
- Gain de temps avec retour 4x plus rapide que le filetage
- Système de blocage sécurisé pour un maintien parfait
- Usure minimale grâce à la boîte de vitesse durable
- Version filaire 230V pour une utilisation continue
1 403,27 € TTC 1 169,39 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Ces produits devraient vous intéresser
122,47 €
102,06 € Adaptateur pour têtes 1/4" à 1.1/4" de filière Phenix IV - VIRAX - 137576
Voir le produit
Pour réaliser sans effort des filetages BSPT Droite ou NPT sur tubes en acier de ¼" à 2", en atelier ou sur chantier, dans la construction neuve ou la rénovation.
Gain de temps : sa boite de vitesse adaptative permet un retour 4 x plus rapide que le temps de filetage, pour un cycle complet de seulement 1 minute sur un tube acier 2" avec la Phenix IV 230V.
Confort et sécurité d’utilisation : étau de blocage avec barre anti-couple pour empêcher la rotation de la machine pendant le filetage.
Système de blocage rapide et sécurisé : pour têtes 1/4" à 1.1/4" par adaptateur à mise en place facile et sans outil, pour un maintien parfait et sans éjection involontaire des têtes pendant le filetage. Pour têtes 1.1/2" et 2" par jonc de maintien intégré à la machine.
Usure minimale, excellente durée de vie grâce à sa boite de vitesse à engrenages trempés par induction et arbres de transmission montés sur roulements à billes.
Version filaire 230V :
Pour une utilisation en continu avec son moteur universel puissant et fiable de 1010W.
Large rayon d’action avec son câble de 2,8 mètres.
Vitesse de rotation : 25 à 15 tr/min (filetage) - 58 tr/min (retour rapide).
Les tubes doivent être conformes aux normes EN 10255 S et EN 10255 W (ancienne norme NFA 49115 et NFA 49145 série moyenne et forte) ; seuls les tubes série légère (ou "Tarif 1" et "Tarif 2") sont déconseillés.
La filière Phénix IV 230V de VIRAX est conçue pour réaliser facilement des filetages BSPT Droite ou NPT sur des tubes en acier de ¼" à 2", que ce soit en atelier ou sur chantier, dans la construction neuve ou la rénovation. Elle permet un gain de temps significatif grâce à sa boîte de vitesse adaptative qui offre un retour quatre fois plus rapide, permettant un cycle complet de filetage en seulement 1 minute sur un tube acier de 2".
Cette filière assure confort et sécurité d’utilisation grâce à un étau de blocage équipé d’une barre anti-couple qui empêche la rotation de la machine pendant le filetage. Le système de blocage rapide et sécurisé des têtes, sans outil pour les tailles de 1/4" à 1.1/4" via un adaptateur, garantit un maintien parfait sans éjection involontaire des têtes. Pour les tailles 1.1/2" et 2", un jonc de maintien intégré assure la fixation.
La durabilité est optimisée par une boîte de vitesse à engrenages trempés par induction et des arbres de transmission montés sur roulements à billes, limitant l’usure. La version filaire 230V est équipée d’un moteur universel puissant de 1010 W, adapté à une utilisation continue, avec un câble de 2,8 mètres offrant un large rayon d’action.
Les vitesses de rotation sont de 25 à 15 tours/minute pour le filetage, et 58 tours/minute pour le retour rapide. Les tubes doivent être conformes aux normes EN 10255 S et EN 10255 W (anciennes normes NFA 49115 et NFA 49145 séries moyenne et forte).

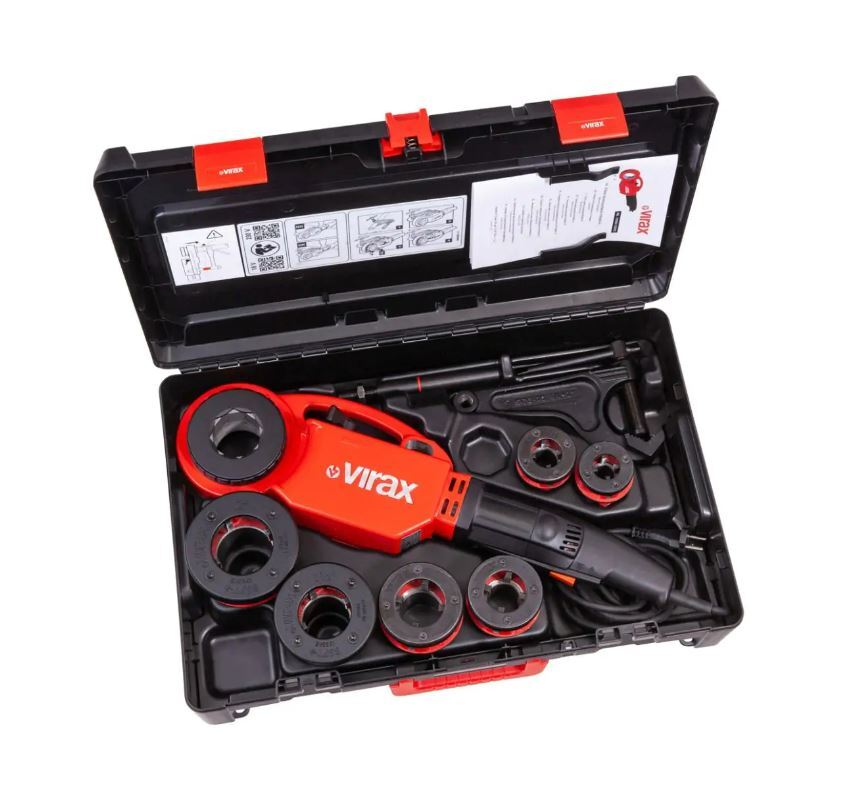

Le produit est livré avec six têtes de filetage (1/2", 3/4", 1", 1.1/4", 1.1/2" et 2") et un coffret Virabox. Son poids est de 19 kg.
Cette filière permet de fileter rapidement, même dans des espaces restreints ou au plus près des murs, grâce à une ergonomie optimisée et une tête d’entraînement décalée. Elle est idéale pour des filetages jusqu’au 2" en continu, alliant performance, confort et sécurité.
Cette filière assure confort et sécurité d’utilisation grâce à un étau de blocage équipé d’une barre anti-couple qui empêche la rotation de la machine pendant le filetage. Le système de blocage rapide et sécurisé des têtes, sans outil pour les tailles de 1/4" à 1.1/4" via un adaptateur, garantit un maintien parfait sans éjection involontaire des têtes. Pour les tailles 1.1/2" et 2", un jonc de maintien intégré assure la fixation.
La durabilité est optimisée par une boîte de vitesse à engrenages trempés par induction et des arbres de transmission montés sur roulements à billes, limitant l’usure. La version filaire 230V est équipée d’un moteur universel puissant de 1010 W, adapté à une utilisation continue, avec un câble de 2,8 mètres offrant un large rayon d’action.
Les vitesses de rotation sont de 25 à 15 tours/minute pour le filetage, et 58 tours/minute pour le retour rapide. Les tubes doivent être conformes aux normes EN 10255 S et EN 10255 W (anciennes normes NFA 49115 et NFA 49145 séries moyenne et forte).
Le produit est livré avec six têtes de filetage (1/2", 3/4", 1", 1.1/4", 1.1/2" et 2") et un coffret Virabox. Son poids est de 19 kg.
Cette filière permet de fileter rapidement, même dans des espaces restreints ou au plus près des murs, grâce à une ergonomie optimisée et une tête d’entraînement décalée. Elle est idéale pour des filetages jusqu’au 2" en continu, alliant performance, confort et sécurité.
- Têtes : 1/2" - 3/4" - 1" - 1.1/4"- 1.1/2" - 2"
- Alimentation : 230V
- Coffret : OUI, Virabox
- Poids : 19 kg
La filière Phénix IV 230V s'utilise pour réaliser des filetages BSPT Droite ou NPT sur des tubes en acier de ¼" à 2". Elle fonctionne en atelier ou sur chantier, dans des contextes de construction neuve ou de rénovation.
Le principe d’utilisation consiste à fixer solidement le tube à fileter dans l’étau de blocage, en s’assurant que l’axe de l’étau soit bien parallèle au tube. La filière est équipée d’un moteur électrique alimenté en 230V, et d’une boîte de vitesse adaptative qui permet un retour rapide de la tête de filetage après chaque opération.
L’utilisateur doit sélectionner la tête de filière adaptée à la taille du tube, en insérant la tête dans l’adaptateur pour les tailles de 1/4" à 1.1/4". La tête est ensuite insérée par l’avant de la machine. La filière est positionnée sur le tube, avec l’axe de l’étau bien guidé dans son logement, et l’extrémité du tube en contact avec les peignes de la tête de filetage.
Le levier d’inversion de la marche est placé dans la position de filetage (sens indiqué par une flèche). En appuyant sur l’interrupteur ON/OFF, la rotation démarre immédiatement. L’utilisateur pousse la machine contre l’extrémité du tube pour commencer le filetage.
Pendant le filetage, il est nécessaire de lubrifier abondamment et en continu la tête de filière avec de l’huile à fileter VIRAX. Une fois la longueur de filetage souhaitée atteinte (le tube ne doit pas dépasser de la tête), l’utilisateur arrête le moteur, inverse le levier d’inversion pour passer en marche arrière, puis appuie à nouveau sur l’interrupteur pour dévisser la tête et libérer le tube.
La vitesse de filetage est comprise entre 25 et 15 tours par minute, tandis que la vitesse de retour rapide est de 58 tours par minute. Il est important de ne pas utiliser la vitesse rapide pour le filetage, celle-ci étant réservée uniquement au dévissage de la tête.
Les tubes utilisés doivent être conformes aux normes EN 10255 S et EN 10255 W (séries moyenne et forte), les tubes de série légère étant déconseillés.
En cas de dysfonctionnement, plusieurs vérifications sont recommandées : s’assurer que le câble de rallonge n’est pas trop long ou insuffisant en puissance, que la vitesse de fonctionnement est correcte, que l’étau est bien fixé et parallèle au tube, que les têtes de filière sont en bon état et bien lubrifiées, et que le tube peut être fileté. Pour un filetage décentré, il faut vérifier la position de l’étau et la qualité du tube. En cas de mauvaise qualité de filetage, il faut contrôler l’état des dents des têtes, la lubrification, la qualité du tube et de l’huile de filetage. Si le levier d’inversion est bloqué, il est conseillé de secouer légèrement la machine.
Cette filière est utilisée en continu, avec un moteur universel puissant de 1010 W, et offre un large rayon d’action grâce à son câble de 2,8 mètres. Son étau de blocage est équipé d’une barre anti-couple pour empêcher la rotation de la machine pendant le filetage, assurant ainsi un fonctionnement stable.
Elle permet de réaliser des filetages rapidement, même dans des espaces restreints ou au plus près des murs, grâce à son ergonomie optimisée et sa tête d’entraînement décalée.
En résumé, l’utilisation consiste à fixer le tube, choisir et insérer la tête de filière adaptée, lancer le filetage en maintenant une lubrification constante, puis inverser la rotation pour libérer le tube une fois le filetage terminé.
Le principe d’utilisation consiste à fixer solidement le tube à fileter dans l’étau de blocage, en s’assurant que l’axe de l’étau soit bien parallèle au tube. La filière est équipée d’un moteur électrique alimenté en 230V, et d’une boîte de vitesse adaptative qui permet un retour rapide de la tête de filetage après chaque opération.
L’utilisateur doit sélectionner la tête de filière adaptée à la taille du tube, en insérant la tête dans l’adaptateur pour les tailles de 1/4" à 1.1/4". La tête est ensuite insérée par l’avant de la machine. La filière est positionnée sur le tube, avec l’axe de l’étau bien guidé dans son logement, et l’extrémité du tube en contact avec les peignes de la tête de filetage.
Le levier d’inversion de la marche est placé dans la position de filetage (sens indiqué par une flèche). En appuyant sur l’interrupteur ON/OFF, la rotation démarre immédiatement. L’utilisateur pousse la machine contre l’extrémité du tube pour commencer le filetage.
Pendant le filetage, il est nécessaire de lubrifier abondamment et en continu la tête de filière avec de l’huile à fileter VIRAX. Une fois la longueur de filetage souhaitée atteinte (le tube ne doit pas dépasser de la tête), l’utilisateur arrête le moteur, inverse le levier d’inversion pour passer en marche arrière, puis appuie à nouveau sur l’interrupteur pour dévisser la tête et libérer le tube.
La vitesse de filetage est comprise entre 25 et 15 tours par minute, tandis que la vitesse de retour rapide est de 58 tours par minute. Il est important de ne pas utiliser la vitesse rapide pour le filetage, celle-ci étant réservée uniquement au dévissage de la tête.
Les tubes utilisés doivent être conformes aux normes EN 10255 S et EN 10255 W (séries moyenne et forte), les tubes de série légère étant déconseillés.
En cas de dysfonctionnement, plusieurs vérifications sont recommandées : s’assurer que le câble de rallonge n’est pas trop long ou insuffisant en puissance, que la vitesse de fonctionnement est correcte, que l’étau est bien fixé et parallèle au tube, que les têtes de filière sont en bon état et bien lubrifiées, et que le tube peut être fileté. Pour un filetage décentré, il faut vérifier la position de l’étau et la qualité du tube. En cas de mauvaise qualité de filetage, il faut contrôler l’état des dents des têtes, la lubrification, la qualité du tube et de l’huile de filetage. Si le levier d’inversion est bloqué, il est conseillé de secouer légèrement la machine.
Cette filière est utilisée en continu, avec un moteur universel puissant de 1010 W, et offre un large rayon d’action grâce à son câble de 2,8 mètres. Son étau de blocage est équipé d’une barre anti-couple pour empêcher la rotation de la machine pendant le filetage, assurant ainsi un fonctionnement stable.
Elle permet de réaliser des filetages rapidement, même dans des espaces restreints ou au plus près des murs, grâce à son ergonomie optimisée et sa tête d’entraînement décalée.
En résumé, l’utilisation consiste à fixer le tube, choisir et insérer la tête de filière adaptée, lancer le filetage en maintenant une lubrification constante, puis inverser la rotation pour libérer le tube une fois le filetage terminé.
Nous vous informons que les produits VIRAX possèdent à l'initial d'une garantie d'1 an à partir de la date de facturation du produit.
Sachez que VIRAX offre en supplément, 5 ans de garantie sous condition de s'être enregistré en ligne dans les 30 jours suivant l’achat. Cela ne concerne que les articles suivants :
- Sertisseuses VIPER M2X et L2X
- Sertisseuses VIPER P25+
- Centrales de désembouage VIRAFAL
Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT VIRAX (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension.
Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV :
- joindre une photo de la plaque signalétique du produit,
- la facture d'achat
- un descriptif de la panne, dans les conditions d'utilisations
Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé.
VIRAX
39-41 QUAI DE LA MARNE
51206 - EPERNAY
France
contact@virax.com
Questions produits
Quels sont les critères essentiels à vérifier pour choisir une filière électroportative comme la Phénix IV 230V ?
Il faut s’assurer que la filière permette de réaliser des filetages BSPT Droite ou NPT adaptés aux dimensions de tubes en acier de ¼" à 2". La présence d’un système de blocage sécurisé avec étau et barre anti-couple est indispensable pour la sécurité et la stabilité pendant le filetage. La capacité à fonctionner en continu grâce à un moteur universel puissant (1010 W) et une boîte de vitesse durable à engrenages trempés garantit une utilisation intensive.
Comment la filière Phénix IV 230V facilite-t-elle le travail sur chantier ou en atelier ?
Elle offre un gain de temps important avec un retour 4 fois plus rapide que le temps de filetage, permettant un cycle complet en seulement 1 minute sur un tube acier 2". Son ergonomie optimisée et sa tête d’entraînement décalée facilitent les filetages même dans les espaces restreints ou au plus près des murs.
Quels sont les éléments spécifiques de sécurité intégrés à cette filière ?
La filière est équipée d’un étau de blocage avec barre anti-couple pour empêcher la rotation de la machine pendant le filetage. Le système de blocage rapide des têtes assure un maintien parfait sans risque d’éjection involontaire. De plus, le levier d’inversion de marche garantit que la vitesse rapide n’est utilisée que pour le retour et non pour le filetage, évitant ainsi tout risque d’endommagement.
Quelles sont les limites d’utilisation en termes de matériaux et normes applicables ?
Les tubes à fileter doivent être conformes aux normes EN 10255 S et EN 10255 W (anciennes normes NFA 49115 et NFA 49145, séries moyenne et forte). L’utilisation de tubes de série légère est déconseillée. Le filetage est conçu pour des filetages BSPT Droite et NPT avec une conicité de 1/16 (6,25 %).
Quelles sont les recommandations techniques pour une utilisation optimale de la filière ?
Il est important de lubrifier abondamment et en continu la tête de filière avec de l’huile à fileter VIRAX pendant l’opération. Le filetage doit être réalisé à une vitesse comprise entre 25 et 15 tours/minute, tandis que la vitesse rapide (58 tours/minute) est réservée au retour. L’étau doit être bien fixé, avec son axe parallèle au tube, pour éviter tout décentrage ou mauvaise qualité de filetage.
Quels sont les points de vigilance en cas de dysfonctionnement ?
En cas d’alimentation insuffisante, vérifier la longueur et la section du câble de rallonge, la vitesse utilisée, le serrage et la position de l’étau, ainsi que l’état et la lubrification des têtes de filière. Un filetage décentré peut provenir d’un mauvais positionnement de l’étau ou d’un tube de mauvaise qualité. En cas de levier bloqué, il est conseillé de secouer légèrement la machine.
