HYDRAULIQUE 100L/MIN PR MOTEUR 2.2KW TURB+EMB TECHNOPOL 25 E - RENSON - 817857
Référence : U003817857
Découvrez HYDRAULIQUE 100L/MIN PR MOTEUR 2.2KW TURB+EMB TECHNOPOL 25 E - RENSON - 817857 disponible à l'achat
- Débit maximum de 100 L/min pour une performance optimale
- Conçu pour une utilisation intensive et durable
- Type de turbine en technopolymère pour une résistance accrue
- Moteur de 2,20 kW pour une puissance fiable
- Longueur de 1010 mm pour une installation facile
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

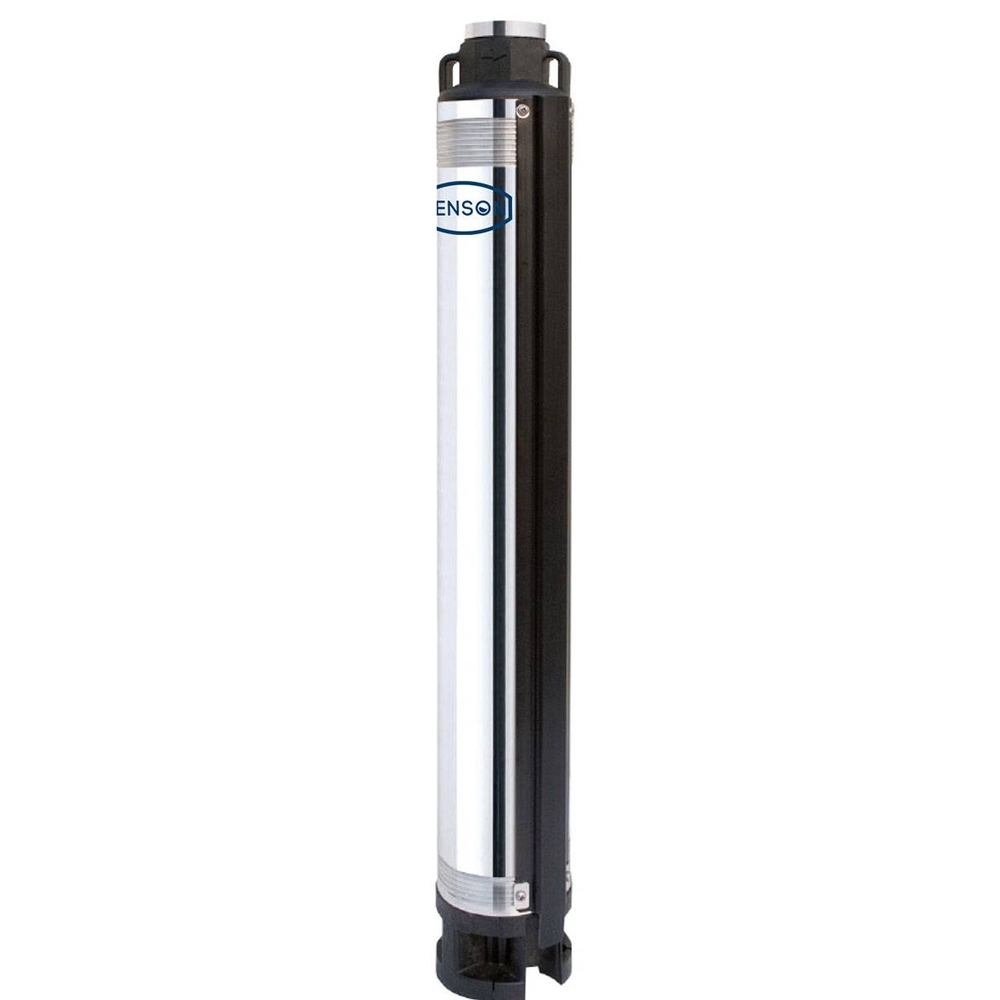

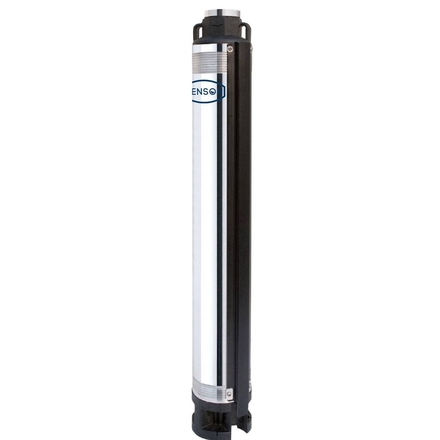

Découvrez la pompe hydraulique RENSON, modèle QS4P, conçue pour des usages industriels et agricoles intensifs.
Cette pompe offre un débit maximal de 100 litres par minute avec une hauteur manométrique totale (HMT) pouvant atteindre 153,30 mètres.
Elle est équipée d’une turbine et d’un embout en technopolymère, matériau qui garantit une résistance accrue à la corrosion et aux conditions difficiles, notamment une eau lourdement chargée en sable jusqu’à 120 g/m³.
La pompe comporte 25 étages et un clapet anti-retour intégré dans le corps de refoulement, assurant une protection contre les coups de bélier.
Le moteur requis pour son fonctionnement est de 2,20 kW, avec une bride d’accouplement standard 4” NEMA.
La pompe a un diamètre de 4 pouces, une longueur de 1010 mm et un poids léger de 6,7 kg, facilitant son installation en position verticale ou horizontale.
Sa profondeur maximale d’immersion est de 150 mètres.
Le corps de refoulement, la bride de raccordement, les turbines, diffuseurs, inserts de guidage et anneaux flottants sont en technopolymère, garantissant solidité et résistance aux eaux acides ou ferrugineuses.
L’arbre moteur est en acier inoxydable surdimensionné pour une meilleure durabilité.
Un filtre est intégré à la bride de raccordement pour protéger la pompe.
La pompe est conçue pour pomper un liquide propre, exempt de matières solides abrasives, non visqueux, non agressif, non cristallisé et chimiquement neutre.
Elle doit être entièrement immergée dans l’eau sans appuyer sur le fond du puits pour éviter tout dommage.
Un flux d’eau d’au moins 8 cm/s doit être garanti autour du moteur pour son refroidissement.
La pompe bénéficie d’un rendement énergétique optimal et d’une élimination facilitée de l’air à l’intérieur.
Elle résiste efficacement aux coups de bélier grâce à son clapet anti-retour et supporte un couple mécanique important sur l’arbre moteur.
L’installation doit respecter les normes NEMA et les recommandations indiquées dans le manuel d’utilisation, notamment en ce qui concerne le câblage, la fixation, et la protection du câble d’alimentation.
Le raccordement électrique doit être réalisé avec précaution, en suivant les instructions fournies avec le moteur.
Les dimensions totales, y compris la protection du câble, ne dépassent pas 98 mm de diamètre.
Le diamètre de sortie est de 1”1/4 G-F.
Cette pompe hydraulique est un choix fiable et performant pour des applications exigeantes, offrant une grande longévité grâce à ses matériaux de qualité et sa conception robuste.
Cette pompe fonctionne efficacement même dans des conditions d'eau lourdement chargée en sable, avec une teneur maximale recommandée de 120 g/m³. Elle assure un rendement énergétique optimal et facilite l’élimination de l’air à l’intérieur de la pompe. Sa construction robuste comprend un arbre moteur en acier inoxydable surdimensionné, un clapet anti-retour intégré pour résister aux coups de bélier, ainsi qu’un filtre intégré à la bride de raccordement.
Le corps de refoulement et la bride de raccordement en technopolymère sont solides et résistants à une eau acide (pH bas) et ferrugineuse. La grande résistance du corps de refoulement est assurée par un double anneau fileté en acier inoxydable placé à l’intérieur et à l’extérieur de cette pièce. La pompe est adaptée aux usages industriels et agricoles, avec une plage d’utilisation du pH de l’eau comprise entre 6,4 et 8,0, une température ambiante maximale de 40°C, et une profondeur maximale d’immersion de 150 mètres. Elle peut être installée en position verticale ou horizontale.
Parmi les avantages spécifiques, on note la résistance au couple mécanique grâce à l’arbre moteur, ainsi que la durabilité éprouvée du clapet anti-retour, testé pour plus de 600 000 coups de bélier à 37 bars. La pompe est équipée de 25 étages et d’une bride d’accouplement moteur aux dimensions standard 4” NEMA.
Cette pompe hydraulique allie robustesse, performance et fiabilité pour des applications exigeantes dans des environnements variés.

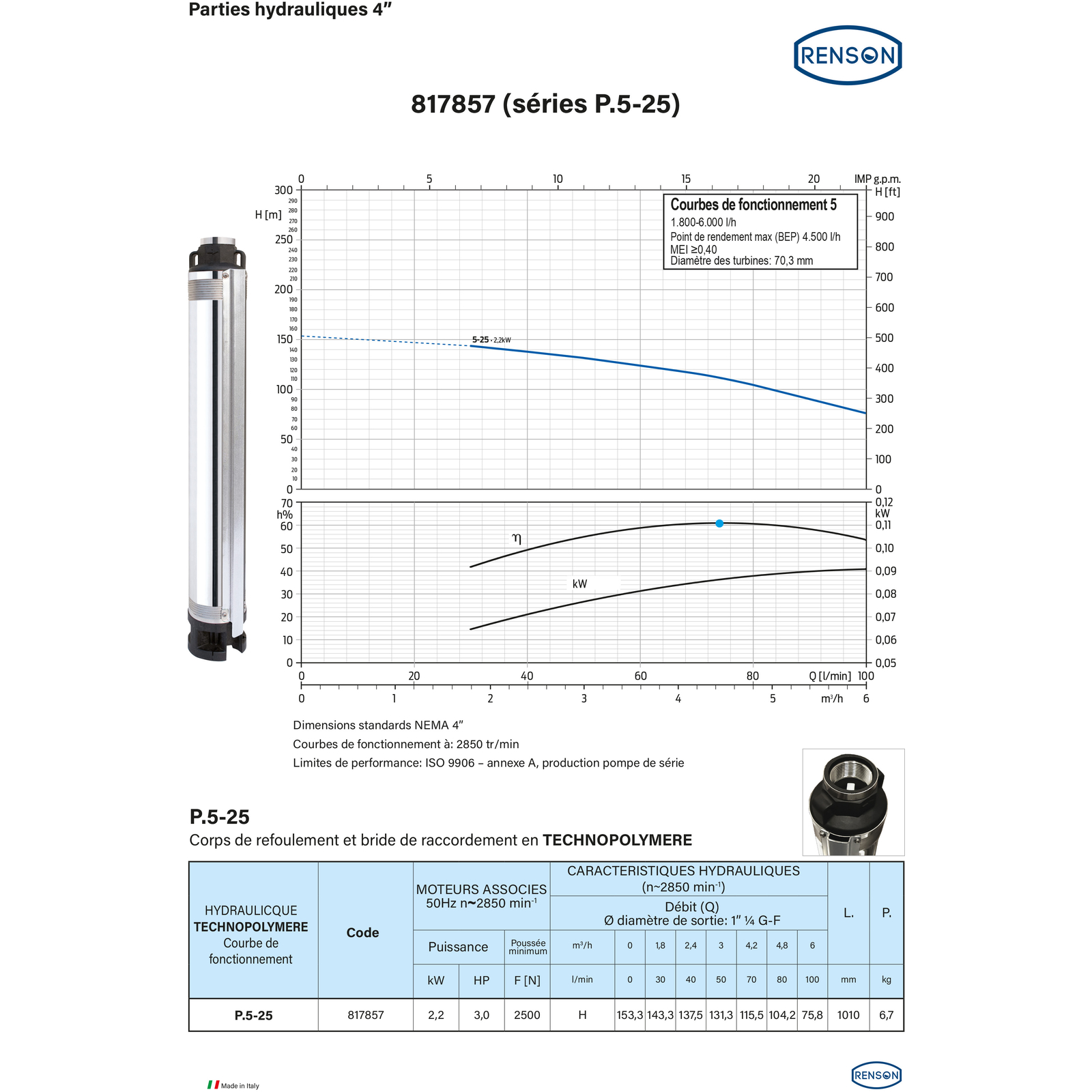

- modèle : QS4P
- débit max : 100 L / min
- hmt max : 153,30 mètres
- type de turbine : technopolymère
- nombre d'étages : 25
- type d'embout : technopolymère
- moteur requis : 2,20 kW
- diamètre de la pompe : 4''
- longueur : 1010 mm
- poids : 6,70 kg
- utilisation : intensif
- dnr : 1''1/4
Pour le montage, il faut reposer le moteur et la partie hydraulique sur une surface plane, vérifier la rotation libre de l'arbre moteur, et fixer la partie hydraulique au moteur en alignant correctement le connecteur électrique. Il est conseillé d’utiliser un câble de suspension pour la manutention et le positionnement dans le puits, et de ne pas utiliser le câble d’alimentation pour soulever la pompe. Le tuyau de refoulement doit être fixé solidement pour éviter tout mouvement pendant la descente dans le puits.
La pompe facilite l’élimination de l’air à l’intérieur et doit être équipée d’un clapet anti-retour dans l’installation pour éviter les coups de bélier. Autour du moteur, un flux d’eau d’au moins 8 cm/s doit être assuré pour son refroidissement, notamment en cas d’utilisation dans des puits ou cuves de grand diamètre. Si le débit du puits est inférieur au seuil fixé, il faut réduire le débit de la pompe en fermant partiellement le robinet ou en utilisant une pompe de débit inférieur.
En cas de fonctionnement anormal, il est recommandé de vérifier la présence d’eau près des trous d’aération, de débrancher l’électropompe avant toute intervention, et de contrôler périodiquement la pression fournie et la consommation électrique. Si une grande quantité de sable ou d’impuretés est constatée dans l’eau pompée, il faut vérifier que la pompe est correctement dimensionnée au débit du puits et à la hauteur du fond.
En cas d’incidents, des contrôles sont prévus pour vérifier les fuites, la pression, le débit, la présence de matières abrasives, la hauteur manométrique, et le bon fonctionnement du pressostat et du clapet anti-retour, avec des remèdes adaptés comme le nettoyage, le remplacement ou l’ajustement du matériel.
Cette pompe est utilisée dans des contextes industriels et agricoles, pour le pompage d’eau propre dans des installations de relevage, de distribution, ou d’irrigation.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelles sont les performances hydrauliques de cette pompe RENSON QS4P ?
Cette pompe offre un débit maximum de 100 L/min avec une hauteur manométrique totale (HMT) maximale de 153,30 mètres. Elle est conçue pour une utilisation intensive grâce à ses 51 étages et son moteur de 2,2 kW.
Quels matériaux composent la turbine et l’embout de cette pompe ?
La turbine et l’embout sont fabriqués en technopolymère, un matériau qui assure une résistance accrue et une durabilité adaptée aux applications exigeantes.
Quelles sont les dimensions et le poids de la pompe pour l’installation ?
La pompe mesure 1010 mm de longueur pour un diamètre de 4 pouces et pèse seulement 6,7 kg, ce qui facilite son transport et son installation sur site.
Quels sont les critères techniques à vérifier pour choisir une pompe hydraulique de ce type ?
Il faut considérer le débit maximal, la hauteur manométrique, le type de turbine, la puissance moteur requise, ainsi que les dimensions et le poids pour s’assurer de la compatibilité avec l’installation prévue.
Comment la conception de cette pompe répond-elle aux contraintes d’une utilisation intensive ?
La pompe est spécifiquement conçue pour un usage intensif, avec une turbine et un embout en technopolymère qui offrent robustesse et longévité, ainsi qu’un moteur puissant de 2,2 kW garantissant une performance fiable sur la durée.
