HYDRAULIQUE 100L/MIN PR MOTEUR 3KW TURB TECHNO EMB INOX 34E - RENSON - 817859
Référence : U003817859
Découvrez HYDRAULIQUE 100L/MIN PR MOTEUR 3KW TURB TECHNO EMB INOX 34E - RENSON - 817859 disponible à l'achat
- Débit maximal de 100 L par minute
- Hauteur manométrique de 208,50 mètres
- Turbine en technopolymère durable
- Embout en acier inoxydable résistant
- Moteur de 3 kW pour utilisation intensive
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

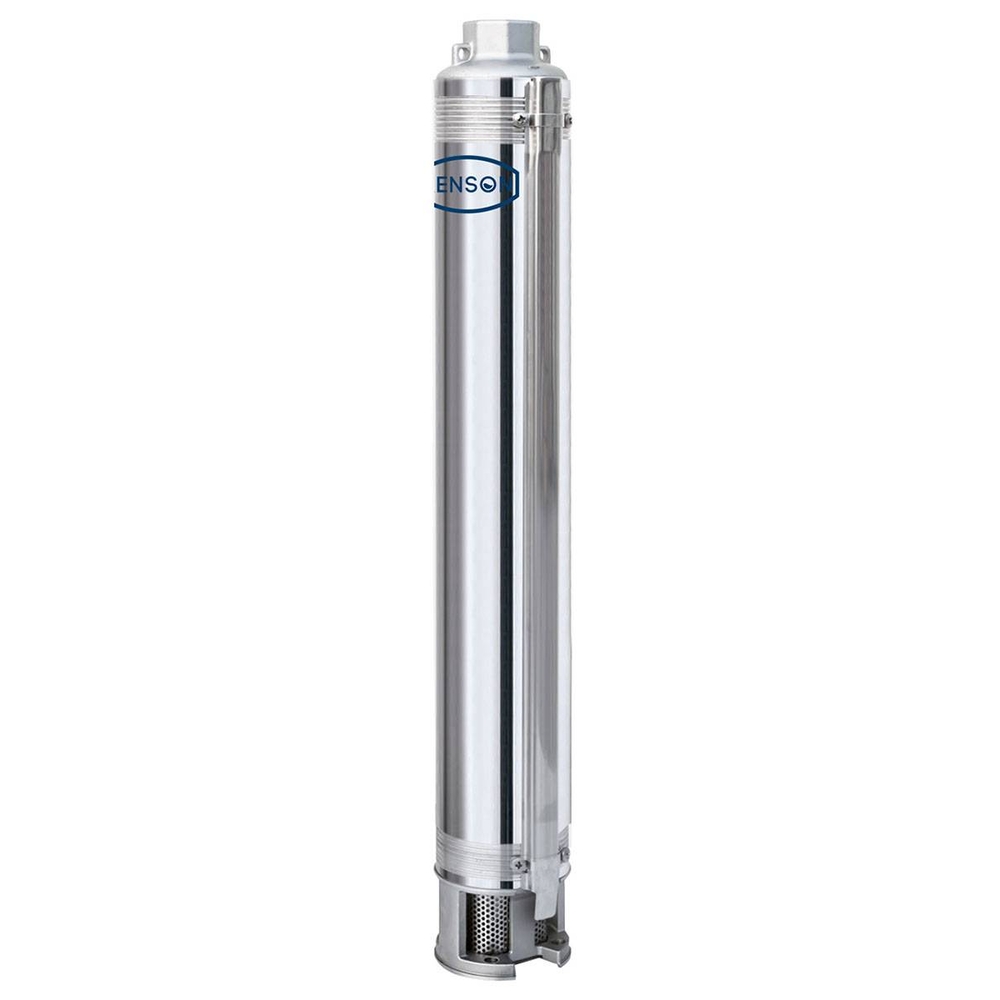

Découvrez la pompe hydraulique RENSON modèle QS4X, conçue pour des applications industrielles et agricoles exigeantes.
Cette pompe offre un débit maximal de 100 litres par minute et une hauteur manométrique maximale de 208,50 mètres.
Elle est équipée d'une turbine en technopolymère, un matériau durable qui améliore les performances tout en assurant une excellente résistance à la corrosion.
La pompe comprend 34 étages, avec un embout en acier inoxydable garantissant une grande robustesse.
Son moteur requis est de 3 kW, adapté à une utilisation intensive.
Le diamètre de la pompe est de 4 pouces, avec une longueur totale de 1335 mm et un poids de 9,80 kg.
La construction intègre des composants en technopolymère pour les turbines, diffuseurs, boîtiers d’étage, inserts de guidage et anneaux flottants.
Le corps de refoulement, la bride de raccordement et la crépine sont en acier inoxydable.
Un clapet anti-retour intégré au corps de refoulement protège la pompe des coups de bélier, avec une longévité testée à plus d’un million de cycles à 37 bars.
L’arbre moteur est en acier inoxydable surdimensionné pour résister au couple mécanique.
Une bague d’usure en acier inoxydable protège la turbine, tandis que des inserts de guidage et anneaux flottants en vinyle assurent la stabilité.
Cette pompe fonctionne même dans des conditions d’eau lourdement chargée en sable, avec une teneur maximale recommandée de 120 g/m³.
Elle est conçue pour pomper un liquide propre, exempt de matières solides et abrasives, non visqueux, non agressif, non cristallisé et chimiquement neutre.
La plage de pH d’utilisation est comprise entre 6,4 et 8,0, avec une température ambiante maximale de 40°C.
La pompe peut être installée en position verticale ou horizontale, avec une profondeur maximale d’immersion de 150 mètres.
Parmi les avantages, on note un rendement énergétique optimal, une élimination facilitée de l’air à l’intérieur de la pompe, ainsi qu’une résistance accrue aux coups de bélier grâce au clapet anti-retour.
La pompe est également protégée contre la corrosion et bénéficie de performances améliorées grâce à l’utilisation du technopolymère.
Le corps de refoulement et la bride de raccordement sont équipés d’une crépine amovible en acier inoxydable.
Un épais couvercle rigide en acier inoxydable protège le câble lors de l’installation.
La pompe est compatible avec des moteurs immergés de 4 pouces, avec un raccordement conforme aux normes NEMA 4 pouces.
Elle est adaptée aux systèmes de relevage, distribution, mise sous pression d’eau pour usages civils ou industriels, systèmes d’irrigation et fontaines.
Pour assurer un fonctionnement optimal, il est recommandé d’installer un clapet anti-retour, de veiller à un flux d’eau suffisant pour le refroidissement du moteur, et de contrôler régulièrement la pression et la consommation électrique.
La profondeur maximale d’installation est de 150 mètres.
La pompe est livrée prête à l’installation, avec un filtre intégré à la bride de raccordement.
Un accessoire conseillé est le mètre de câble en acier inoxydable de diamètre 4 mm.
Cette pompe hydraulique est conforme aux directives CE 2006/42/CE (Directive Machines) et 2009/125/CE (Directive ErP).
Elle répond également à la norme NF EN ISO 12100:2010 relative à l’appréciation du risque et à la réduction du risque.
En résumé, la pompe RENSON QS4X 34 étages est un équipement fiable, performant et robuste, parfaitement adapté aux usages intensifs dans des environnements exigeants.
Sa conception en technopolymère et acier inoxydable garantit une longue durée de vie et une excellente résistance aux conditions difficiles.
Cette pompe est équipée d’une turbine en technopolymère, matériau assurant une excellente résistance à la corrosion et des performances améliorées. Elle comprend 34 étages et un embout en acier inoxydable, garantissant robustesse et durabilité. Le corps de refoulement, la bride de raccordement et la crépine sont également en acier inoxydable, avec un clapet anti-retour intégré pour résister aux coups de bélier, validé par un test de longévité supérieur à 1 000 000 de cycles à 37 bars.
La pompe fonctionne efficacement même dans des eaux lourdement chargées en sable, avec une teneur maximale recommandée de 120 g/m³. Elle assure un rendement énergétique optimal et facilite l’élimination de l’air à l’intérieur du système. L’arbre moteur en acier inoxydable est surdimensionné pour une meilleure résistance au couple mécanique.
Les conditions d’utilisation recommandées incluent un liquide propre, exempt de matières solides abrasives, non visqueux, non agressif, non cristallisé et chimiquement neutre. La plage de pH de l’eau doit être comprise entre 6,4 et 8,0, avec une température ambiante maximale de 40 °C. L’installation peut se faire en position verticale ou horizontale, avec une profondeur maximale d’immersion de 150 mètres.
Parmi ses particularités, la pompe dispose d’un épais couvercle rigide en acier inoxydable protégeant le câble lors de l’installation, ainsi qu’une crépine amovible en inox. Le diamètre de sortie est de 1” ¼ G-F, et le diamètre total maximal avec protège-câble est de 98 mm.
Cette pompe hydraulique est garantie 2 ans et fait partie de la gamme Foreur RENSON, assurant fiabilité et durabilité dans des conditions d’utilisation exigeantes.
- modèle : QS4X
- débit max : 100 L / min
- hauteur manométrique max : 208,50 mètres
- type de turbine : technopolymère
- nombre d'étages : 34
- type d'embout : acier inoxydable
- moteur requis : 3 kW
- diamètre de la pompe : 4''
- longueur : 1335 mm
- poids : 9,80 kg
- utilisation : intensif
- diamètre de sortie (DNR) : 1''1/4
- teneur en sable maximale recommandée : 120 g/m³
- plage d’utilisation avec pH de l’eau : 6,4 - 8,0
- température ambiante nominale : max. 40° C
- installation : verticale/horizontale
- profondeur maximale d’immersion : 150 m
- construction : turbines, diffuseurs, boîtiers d’étage, inserts de guidage et anneaux flottants en technopolymère
- corps de refoulement, bride de raccordement et crépine en acier inoxydable
- clapet anti-retour intégré au corps de refoulement, testé à plus d’1 000 000 de coups de bélier à 37 bars
- arbre moteur en acier inoxydable surdimensionné
- filtre intégré à la bride de raccordement
- bague d’usure de la turbine en acier inoxydable
- insert de guidage et anneau flottant en vinyle
- corps de refoulement et bride de raccordement avec crépine amovible en acier inoxydable
- épais couvercle rigide en acier inoxydable pour protéger le câble lors de l’installation
Le liquide pompé doit être propre, exempt de matières solides abrasives, non visqueux, non agressif, non cristallisé et chimiquement neutre, avec une teneur maximale en sable recommandée de 120 g/m³. La plage de pH de l’eau doit être comprise entre 6,4 et 8,0 et la température ambiante ne doit pas dépasser 40 °C. La pompe peut fonctionner dans des conditions d’eau lourdement chargée en sable, mais il est recommandé d’éliminer le sable si la pompe est partiellement ou totalement immergée dans celui-ci.
Lors de la mise en service, il est conseillé d’installer un clapet anti-retour dans l’installation pour éviter les coups de bélier. Un flux d’eau d’au moins 8 cm/s doit être garanti autour du moteur pour son refroidissement, notamment dans les puits ou cuves de grand diamètre. Si le débit du puits est inférieur au seuil fixé, il faut réduire le débit de la pompe en ajustant le robinet ou en substituant la pompe par un modèle à débit inférieur. La pompe doit être protégée lors de sa descente dans le puits, en veillant à ne pas endommager le câble d’alimentation.
En cas de fonctionnement non conforme, plusieurs contrôles sont prévus : vérifier les tuyaux de refoulement, la présence de fuites, le débit hydraulique par rapport au débit du puits, la présence de matières abrasives dans le fluide, le niveau d’eau dans le puits, la hauteur manométrique requise, ainsi que le bon fonctionnement du pressostat et du clapet anti-retour. Les remèdes consistent à nettoyer, réparer ou remplacer les éléments concernés.
Le rendement attendu est un fonctionnement efficace même dans des eaux chargées en sable, avec un débit maximal de 100 L/min et une hauteur manométrique pouvant atteindre 208,5 mètres, garantissant ainsi un pompage adapté aux usages industriels et agricoles intensifs.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quels sont les débits et la pression maximale de cette pompe hydraulique ?
La pompe offre un débit maximal de 100 litres par minute avec une hauteur manométrique maximale de 208,50 mètres, ce qui permet une circulation efficace de l’eau dans des systèmes nécessitant une pression élevée.
Quelle est la composition de la turbine et de l’embout de la pompe ?
La turbine est fabriquée en technopolymère durable, assurant une bonne résistance à l’usure, tandis que l’embout est en acier inoxydable, garantissant une meilleure longévité et résistance à la corrosion.
Quel type de moteur est requis pour cette pompe et quelle est son utilisation prévue ?
Cette pompe nécessite un moteur de 3 kW, adapté à une utilisation intensive, ce qui convient aux installations demandant une performance constante et fiable sur le long terme.
Quelles sont les dimensions et le poids de la pompe ?
La pompe a un diamètre de 4 pouces, une longueur de 1335 mm et un poids de 9,80 kg, ce qui facilite son intégration dans divers systèmes sans contrainte majeure d’encombrement.
Combien d’étages comporte cette pompe et quel est leur rôle ?
Le modèle QS4X est équipé de 34 étages, permettant d’atteindre la hauteur manométrique élevée nécessaire pour des applications exigeantes en pression.
