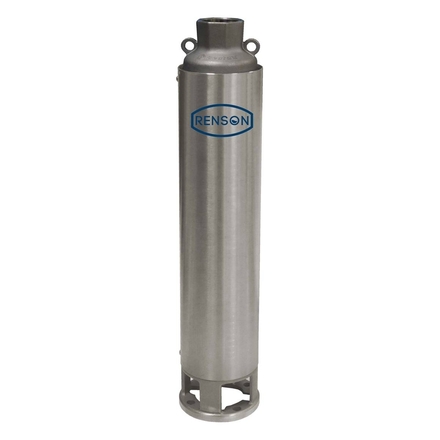

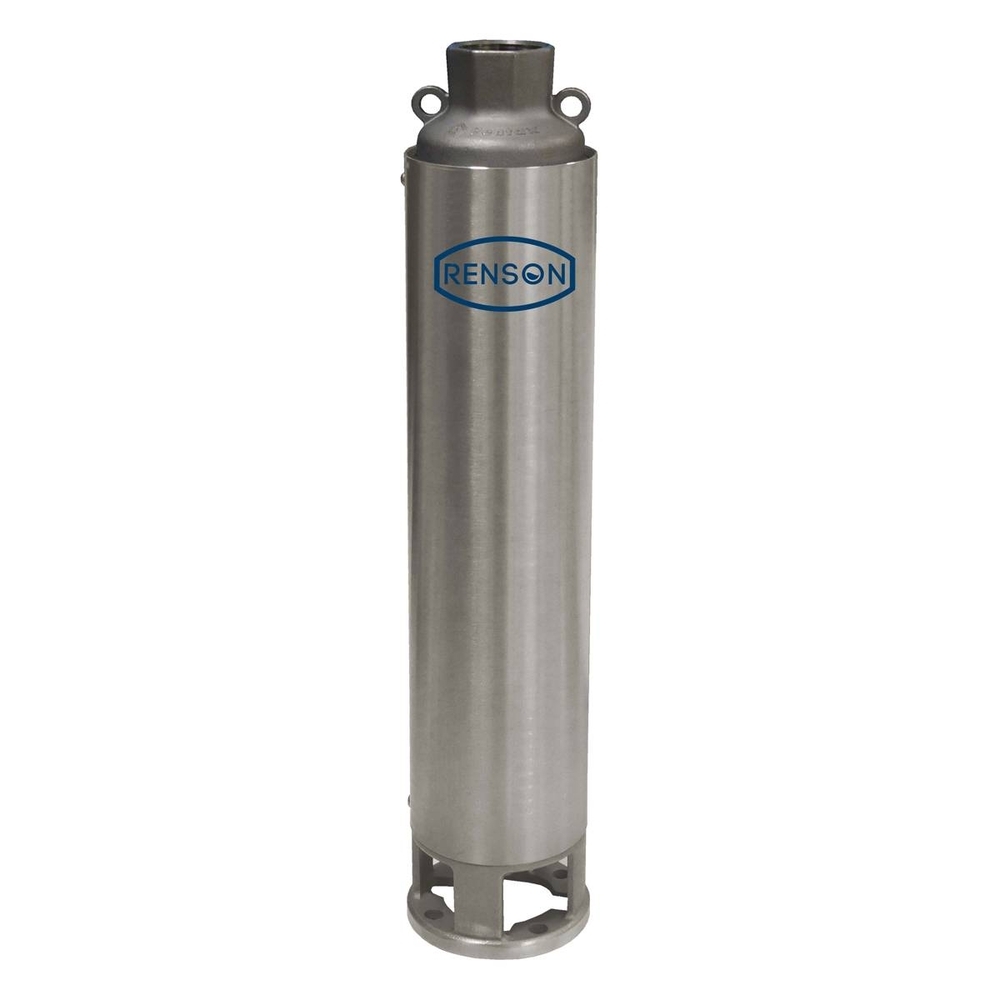

HYDRAULIQUE 100L/MIN PR MOTEUR 3KW TURBINES POLYCARBONATE - RENSON - 103896
Référence : U003103896
Découvrez HYDRAULIQUE 100L/MIN PR MOTEUR 3KW TURBINES POLYCARBONATE - RENSON - 103896 disponible à l'achat
- Débit de 100 litres par minute pour une efficacité optimale
- Compatible avec un moteur de 3 kW pour des performances élevées
- Turbines en polycarbonate pour une souplesse d'utilisation
- Construction robuste avec clapet anti-retour intégré
- Idéal pour des liquides propres et résistant aux abrasifs
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Découvrez le système hydraulique Renson, modèle 103896, conçu pour des performances optimales dans les applications industrielles et agricoles.
Ce dispositif est compatible avec un moteur de 3 kW et offre un débit maximal de 100 litres par minute, idéal pour les pompes de forage de diamètre 4 pouces.
Il supporte une hauteur manométrique totale (HMT) maximale de 231 mètres et une utilisation intensive.
La construction robuste intègre un clapet anti-retour dans l’orifice de refoulement et une bride d’accouplement moteur conforme à la norme NEMA.
Le refoulement est en acier inoxydable AISI 304, tandis que la chemise extérieure, le corps de pompe et l’arbre sont également en acier inoxydable.
Les turbines et diffuseurs sont en polycarbonate alimentaire, équipés d’anneaux de raclage en acier inoxydable pour une durabilité accrue.
Un coussinet de bague supérieur en bronze et une roue en résine acétalique complètent la composition pour assurer fiabilité et performance.
Ce système garantit une souplesse d’utilisation face aux variations de qualité de l’eau grâce aux turbines flottantes.
Il résiste aux coups de bélier et à l’abrasion causée par le sable, supportant une teneur maximale en sable de 150 g/m³.
Le produit est destiné à des liquides propres, non agressifs, non explosifs et exempts de particules solides.
La température maximale du liquide ne doit pas dépasser 35°C.
Les dimensions du produit sont de 934 mm de longueur pour un poids de 7,90 kg.
Le diamètre de la pompe est de 4 pouces et le diamètre nominal de raccordement (DNR) est de 1”1/4.
L’installation doit respecter des règles strictes, notamment la fixation sécurisée du groupe avec des cordons métalliques résistants et inoxydables, ainsi que la présence d’un clapet anti-retour pour protéger la pompe contre les coups de bélier.
L’accouplement du moteur doit être contrôlé manuellement pour garantir un alignement parfait et éviter tout blocage.
Les connexions électriques doivent être réalisées conformément aux normes en vigueur, avec des dispositifs de protection adaptés.
Le fonctionnement normal s’effectue en raccordant le groupe à un circuit de distribution et en contrôlant les paramètres électriques et hydrauliques.
Il est essentiel de ne jamais faire fonctionner la pompe à sec, ni dépasser deux minutes de fonctionnement avec la vanne de débit totalement fermée.
Ce produit bénéficie de certifications conformes aux directives européennes 2006/42/CE, 2014/35/UE et 2014/68/UE.
Il répond aux normes NF EN ISO 809:1998+A1:2009, NF EN ISO 12100:2010, NF EN ISO 60204-1:2018 et NF EN IEC 60335-2-41:2021.
Un accessoire conseillé est un mètre de câble en acier inoxydable de diamètre 4 mm, référencé sous le code 101983.
Ce système hydraulique Renson allie robustesse, performance et adaptabilité pour répondre aux exigences des usages industriels et agricoles.
Ce dispositif se distingue par ses turbines flottantes en polycarbonate alimentaire, qui apportent une grande souplesse d’utilisation face aux variations de qualité de l’eau. Sa construction robuste intègre un clapet anti-retour dans l’orifice de refoulement, une bride d’accouplement moteur conforme à la norme NEMA, ainsi qu’un refoulement en acier inoxydable AISI 304. La chemise extérieure, le corps de pompe et l’arbre sont également en acier inoxydable, assurant une excellente résistance à la corrosion. Le coussinet de bague supérieur est en bronze, tandis que la roue est en résine acétalique. Les diffuseurs sont équipés d’anneaux de raclage en acier inoxydable pour une durabilité accrue.
Ce système hydraulique offre une grande résistance aux coups de bélier, ainsi qu’une forte résistance abrasive à l’action du sable, supportant une teneur maximale en sable dans l’eau de 150 g/m³. Il est conçu pour fonctionner avec des liquides propres, non agressifs, non explosifs et exempts de particules solides, à une température maximale de 35°C.
Les dimensions du produit sont de 934 mm de longueur pour un poids de 7,90 kg. Le diamètre nominal de raccordement (DNR) est de 1”1/4.
Les avantages clés de ce modèle incluent :
- Souplesse d’utilisation grâce aux turbines flottantes,
- Rigidité et résistance maximales aux coups de bélier,
- Grande résistance abrasive à l’action du sable,
- Excellent rendement hydraulique.
Un accessoire conseillé pour ce produit est un mètre de câble en acier inoxydable de diamètre 4 mm.
- Modèle : 4S 100
- Débit max : 100 L / min
- HMT max : 231 mètres
- Type de turbine : polycarbonate
- Moteur requis : 3 kW
- Diamètre de la pompe : 4''
- Longueur : 934 mm
- Poids : 7,90 kg
- Utilisation : intensif
- DNR : 1”1/4
- Clapet anti-retour incorporé dans l’orifice de refoulement
- Bride d’accouplement moteur conforme à la norme NEMA
- Refoulement en acier inoxydable AISI 304
- Chemise extérieure en acier inoxydable
- Turbines et diffuseurs en polycarbonate alimentaire avec anneaux de raclage en acier inoxydable
- Coussinet de bague supérieur en bronze
- Corps de pompe et arbre en acier inoxydable
- Roue en résine acétalique
- Quantité de sable dans l’eau : 150 g/m³ maximum
- Température du liquide : 35°C maximum
L’installation demande de manœuvrer l’électropompe avec soin, de visser solidement les tubes métalliques sur la partie refoulement et de fixer le groupe avec des cordons métalliques résistants. Le câblage doit être réalisé avant que l’électropompe atteigne le fond du puits pour éviter un mauvais refroidissement du moteur. Un clapet anti-retour doit être installé en surface pour protéger la pompe des coups de bélier.
Pour la mise en route, la vanne de refoulement doit être presque fermée, puis l’électropompe mise en marche en laissant sortir l’air des canalisations jusqu’à obtenir un écoulement d’eau limpide. La vanne s’ouvre ensuite progressivement. Pendant l’utilisation, il est nécessaire de contrôler régulièrement la tension et le courant en tolérant des écarts intermittents de ±5 %. Il est impératif de ne jamais faire fonctionner la pompe à sec, ni plus de 2 minutes avec la vanne de débit totalement fermée, ni de la faire tourner en sens inverse plus de 30 secondes.
Ce système est destiné à pomper des liquides propres, non agressifs, non explosifs, exempts de particules solides, à une température maximale de 35°C, avec une teneur en sable maximale de 150 g/m³. Il est adapté à un usage intensif dans des applications industrielles et agricoles, notamment pour des pompes de forage de diamètre 4 pouces.
En cas d’inactivité prolongée, il est conseillé de redémarrer fréquemment l’installation pour éviter les dysfonctionnements liés à l’inactivité. Le résultat attendu est un écoulement d’eau limpide et un fonctionnement continu conforme aux paramètres de tension et courant indiqués.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelle est la capacité de débit de ce système hydraulique ?
Le modèle 103896 assure un débit maximal de 100 litres par minute, ce qui permet une efficacité adaptée aux besoins industriels et agricoles.
Quels matériaux composent les turbines et les éléments internes ?
Les turbines et diffuseurs sont en polycarbonate alimentaire, tandis que les composants internes incluent de l’acier inoxydable AISI 304 et du bronze, garantissant robustesse et durabilité.
Quels sont les critères de compatibilité moteur pour ce produit ?
Ce système est conçu pour fonctionner avec un moteur de 3 kW, assurant des performances optimales en accord avec la conception de la pompe de diamètre 4 pouces.
Quelles sont les conditions limites d’utilisation concernant la qualité du liquide ?
Le système est destiné à des liquides propres, sans particules solides, avec une tolérance maximale de 150 g/m³ de sable et une température maximale de 35°C.
Comment ce produit résiste-t-il aux contraintes liées à l’environnement d’utilisation ?
Il est conçu pour résister aux coups de bélier et à l’abrasion causée par le sable, grâce à une construction robuste incluant un clapet anti-retour et des matériaux résistants.
