HYDRAULIQUE 200L/MIN PR MOTEUR 1.5KW TURB TECHNO EMB INOX 12E - RENSON - 817864
Référence : U003817864
Découvrez HYDRAULIQUE 200L/MIN PR MOTEUR 1.5KW TURB TECHNO EMB INOX 12E - RENSON - 817864 disponible à l'achat
- Débit maximal de 200 L/min pour une performance optimale
- Conception robuste avec embout en acier inoxydable
- Moteur puissant de 1,5 kW pour une utilisation intensive
- 12 étages pour une pression élevée et constante
- Idéale pour les applications nécessitant un débit élevé
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

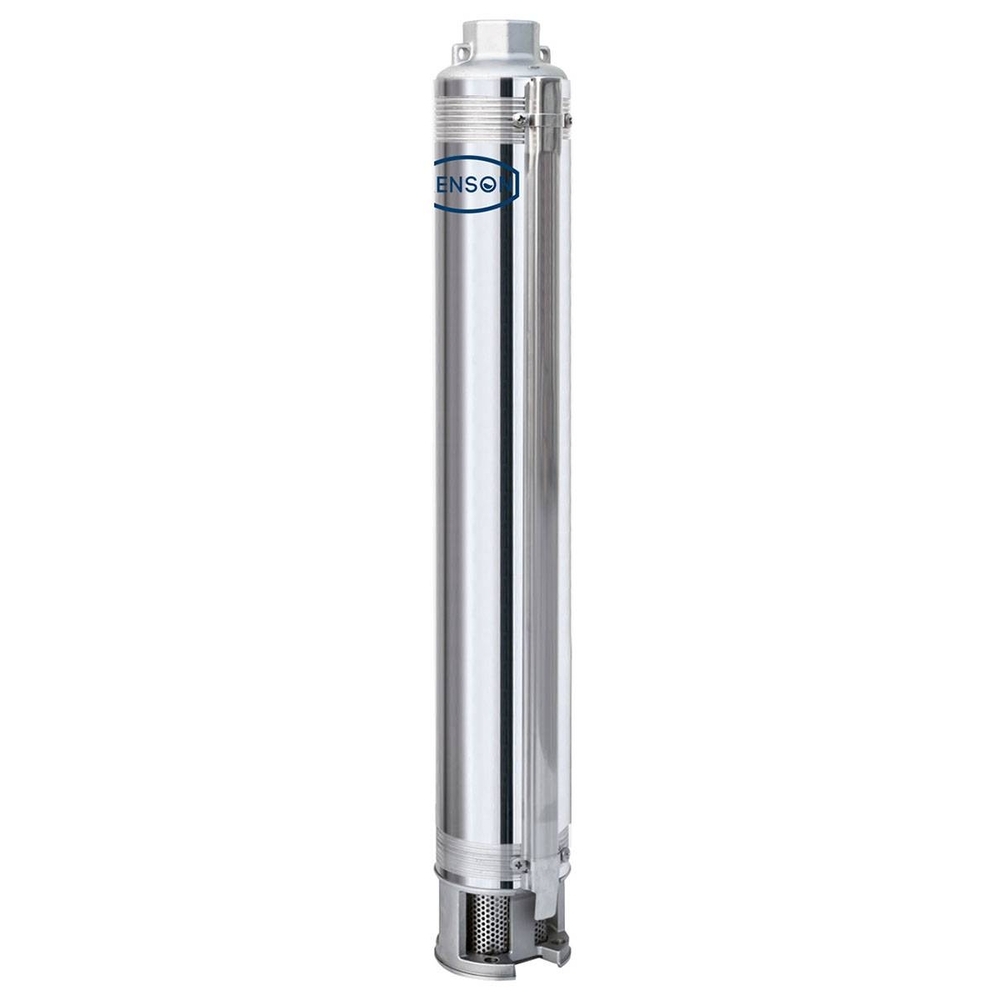

Découvrez la pompe hydraulique RENSON modèle QS4X, conçue pour des performances optimales avec un débit maximal de 200 L/min.
Cette pompe est équipée d’un moteur puissant de 1,5 kW, adapté à une utilisation intensive.
Elle dispose de 12 étages, assurant une pression élevée et constante avec une hauteur manométrique maximale de 76,80 mètres.
Le diamètre de la pompe est de 4 pouces, pour une longueur totale de 827 mm et un poids de 6,20 kg.
La conception intègre un embout en acier inoxydable et une turbine en technopolymère, matériaux qui garantissent une résistance à la corrosion et une performance améliorée.
Le corps de refoulement, la bride de raccordement ainsi que la crépine sont également en acier inoxydable.
Le clapet anti-retour est intégré au corps de refoulement pour protéger les turbines et diffuseurs des coups de bélier, avec une longévité testée à plus d’un million de cycles à 37 bars.
L’arbre moteur est en acier inoxydable surdimensionné, assurant une grande résistance au couple mécanique.
Cette pompe hydraulique fonctionne même dans des conditions d’eau lourdement chargée en sable, avec une teneur maximale recommandée de 120 g/m³.
Elle offre un rendement énergétique optimal et facilite l’élimination de l’air à l’intérieur de la pompe.
Elle est destinée à des usages industriels et agricoles, notamment pour le pompage d’eau propre, exempte de matières solides abrasives, non visqueuse, non agressive, non cristallisée et chimiquement neutre.
La plage d’utilisation du pH de l’eau est comprise entre 6,4 et 8,0.
La température ambiante nominale maximale est de 40°C.
La pompe peut être installée en position verticale ou horizontale, avec une profondeur maximale d’immersion de 150 mètres.
Le diamètre de sortie est de 2 pouces G-F, avec un diamètre maximum total de 98 mm incluant le protège-câble.
Le débit maximum est de 190 L/min (11,4 m³/h).
Pour l’installation, il est recommandé d’utiliser un clapet anti-retour pour éviter les coups de bélier.
La pompe doit être équipée d’un câble de sécurité pour éviter toute chute dans le puits.
Un filtre est intégré à la bride de raccordement pour protéger la pompe.
Les composants hydrauliques sont conçus pour être couplés avec des moteurs immergés de 4 pouces, selon la réglementation NEMA.
La bride d’accouplement moteur suit les dimensions standard 4” NEMA.
Les conditions d’utilisation précisent que la pompe ne doit pas être utilisée pour pomper des liquides inflammables, dangereux, hydrocarbures, liquides explosifs, agressifs ou autres liquides hors spécifications.
Cette pompe est facile à entretenir, ne nécessitant pas d’entretien programmé en fonctionnement normal, mais il est conseillé de vérifier périodiquement la pression fournie et la consommation électrique.
En cas de présence importante de sable ou d’impuretés, il est recommandé de contrôler si la pompe est correctement dimensionnée.
Le conditionnement et le stockage doivent garantir la protection contre l’humidité et la chaleur, avec une plage de température de stockage entre -15°C et +50°C.
La pompe est conforme aux directives européennes 2006/42/CE et 2009/125/CE, ainsi qu’à la norme NF EN ISO 12100:2010 pour l’appréciation et la réduction des risques.
Un accessoire conseillé est un mètre de câble en acier inoxydable de diamètre 4 mm, facilitant l’installation et la sécurité.
En résumé, la pompe hydraulique RENSON QS4X est un équipement robuste, performant et adapté aux applications exigeant un débit élevé et une grande fiabilité, même dans des environnements difficiles avec une eau chargée en sable.
Elle allie matériaux résistants, technologie avancée et facilité d’installation pour répondre aux besoins industriels et agricoles.
Cette pompe fonctionne efficacement même dans des conditions d’eau lourdement chargée en sable, avec une teneur maximale recommandée de 120 g/m³. Elle élimine facilement l’air à l’intérieur de la pompe et résiste aux coups de bélier grâce à un clapet anti-retour intégré testé pour plus d’un million de cycles à 37 bars. L’arbre moteur en acier inoxydable est surdimensionné pour résister au couple mécanique.
Les dimensions de la pompe sont les suivantes : diamètre 4 pouces, longueur 827 mm, poids 6,20 kg. Elle peut être installée en position verticale ou horizontale, avec une profondeur maximale d’immersion de 150 mètres. Le diamètre de sortie est de 2 pouces G-F, avec un diamètre total maximal de 98 mm (protège câble inclus).
Les matériaux utilisés comprennent des turbines, diffuseurs, boîtiers d’étage, inserts de guidage et anneaux flottants en technopolymère, ainsi qu’une bague d’usure de la turbine en acier inoxydable et un insert de guidage en vinyle. Le corps de refoulement intègre un filtre à la bride de raccordement.
Les conditions d’utilisation recommandées concernent un liquide propre, exempt de matières solides et abrasives, non visqueux, non agressif, non cristallisé et chimiquement neutre, avec un pH compris entre 6,4 et 8,0. La température ambiante maximale est de 40 °C.
Les applications principales sont les usages industriels et agricoles. La pompe est livrée avec un épais couvercle rigide en acier inoxydable pour protéger le câble lors de l’installation et une crépine amovible en inox.
Avantages clés :
- Fonctionne dans des eaux chargées en sable
- Rendement énergétique optimal
- Élimination facilitée de l’air à l’intérieur de la pompe
- Résistance à la corrosion et aux coups de bélier
- Résistance mécanique élevée
Un accessoire conseillé est un mètre de câble en acier inoxydable de diamètre 4 mm.
- modèle : QS4X
- débit max : 200 L / min
- hmt max : 76,80 mètres
- type de turbine : technopolymère
- nombre d'étages : 12
- type d'embout : acier inoxydable
- moteur requis : 1,50 kW
- diamètre de la pompe : 4''
- longueur : 827 mm
- poids : 6,20 kg
- utilisation : intensif
- dnr : 2”
Pour son utilisation, il convient de la coupler avec un moteur immergé de 4 pouces, en respectant les instructions de montage qui incluent la fixation correcte des pièces, la vérification de la rotation libre de l’arbre moteur, et l’installation d’un clapet anti-retour dans l’installation pour éviter les coups de bélier. Le câble d’alimentation doit être protégé et fixé correctement pour éviter tout dommage lors de la descente dans le puits.

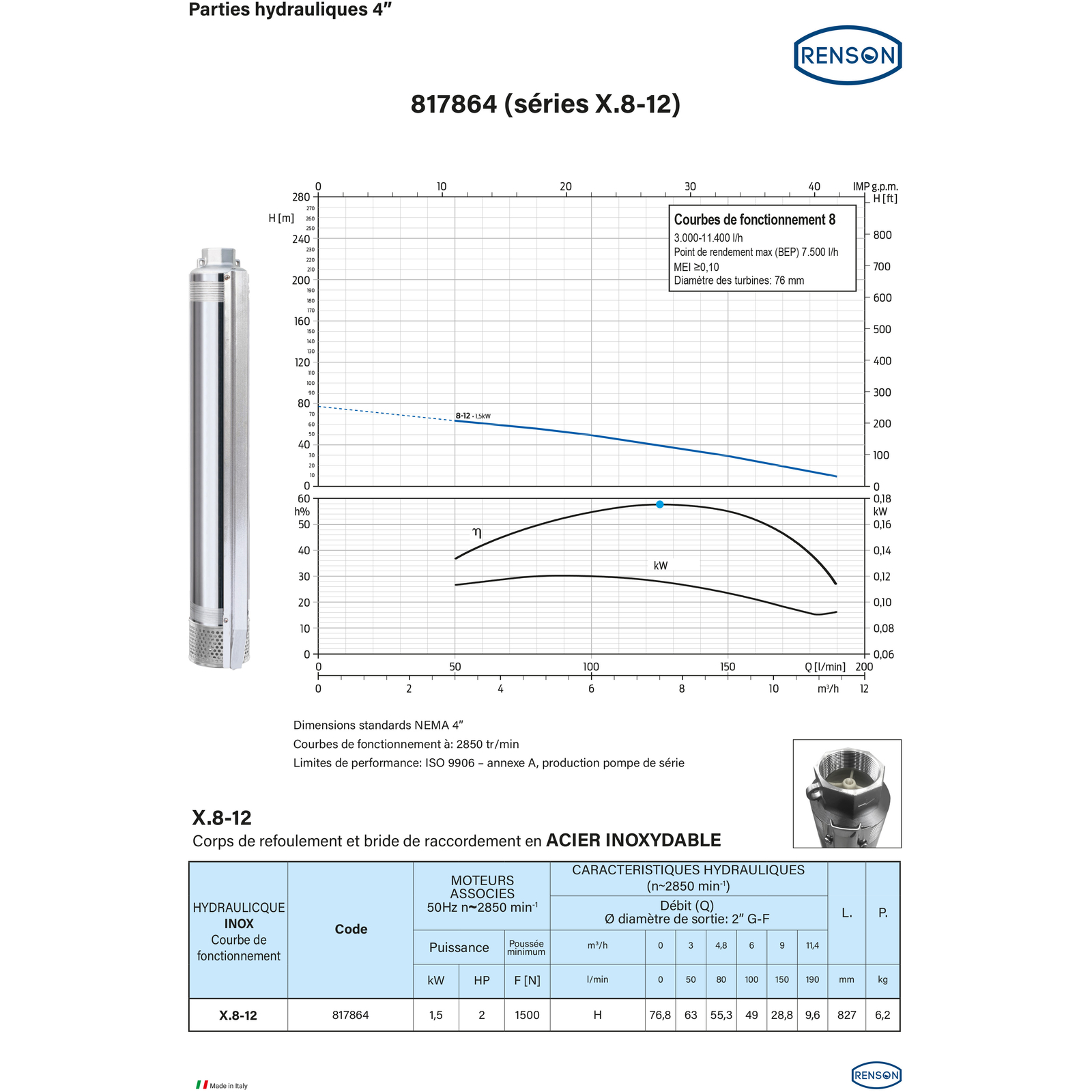

Le débit maximal de la pompe est de 200 L/min avec une hauteur manométrique maximale de 76,8 mètres. Lors de l’utilisation, un flux d’eau d’au moins 8 cm/s doit être maintenu autour du moteur pour assurer son refroidissement. En cas de débit insuffisant, il faut réduire le débit en fermant partiellement le robinet ou en substituant la pompe par un modèle adapté.
La pompe est destinée aux usages industriels et agricoles pour le relevage, la distribution ou la mise sous pression d’eau. Elle ne doit pas être utilisée pour pomper des hydrocarbures, liquides explosifs, agressifs ou autres liquides non conformes aux conditions d’utilisation spécifiées.
Pendant le fonctionnement, la présence d’eau près des trous d’aération situés sur la partie supérieure est normale. Aucun entretien programmé n’est nécessaire en fonctionnement normal, mais il est conseillé de contrôler périodiquement la pression fournie et la consommation électrique. En cas d’observation d’une grande quantité de sable ou d’impuretés, il faut vérifier que la pompe est correctement dimensionnée au débit et à la hauteur appropriée du puits.
En cas de dysfonctionnement, des contrôles sont à effectuer tels que vérifier les fuites, le débit hydraulique, la présence de matières abrasives, la hauteur manométrique, le bon fonctionnement du pressostat et du clapet anti-retour. Les remèdes consistent à nettoyer, réparer, remplacer la pompe ou ses composants selon le problème identifié.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quels sont les principaux critères techniques de cette pompe hydraulique ?
Cette pompe hydraulique modèle QS4X offre un débit maximal de 200 L/min avec une hauteur manométrique totale de 76,80 mètres. Elle est équipée d’un moteur de 1,5 kW et comprend 12 étages pour garantir une pression élevée et constante.
Comment la conception de la pompe assure-t-elle sa robustesse et sa durabilité ?
La pompe est dotée d’un embout en acier inoxydable et d’une turbine en technopolymère, ce qui assure une résistance accrue à l’usure et à la corrosion, adaptée à une utilisation intensive.
Quelles sont les dimensions et le poids de la pompe pour évaluer sa maniabilité sur chantier ?
La pompe mesure 827 mm de longueur pour un diamètre de 4 pouces, avec un poids total de 6,20 kg, ce qui facilite sa manipulation et son installation sur site.
Dans quels contextes professionnels cette pompe hydraulique est-elle la plus adaptée ?
Elle convient aux applications nécessitant un débit élevé et une pression constante, notamment pour des usages intensifs où la fiabilité et la performance sont essentielles.
Quels sont les éléments techniques à vérifier pour garantir la compatibilité de cette pompe avec un moteur ?
Il faut s’assurer que le moteur utilisé délivre une puissance de 1,5 kW, conformément aux spécifications du modèle QS4X, pour garantir un fonctionnement optimal de la pompe.
