HYDRAULIQUE 200L/MIN PR MOTEUR 3KW TURB TECHNO EMB INOX 20E - RENSON - 817866
Référence : U003817866
Découvrez HYDRAULIQUE 200L/MIN PR MOTEUR 3KW TURB TECHNO EMB INOX 20E - RENSON - 817866 disponible à l'achat
- Débit maximal de 200 L/min pour une performance optimale
- Hauteur manométrique maximale de 128 mètres
- Turbine en technopolymère pour durabilité accrue
- Conception compacte avec un diamètre de 4 pouces
- Idéale pour une utilisation intensive et régulière
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

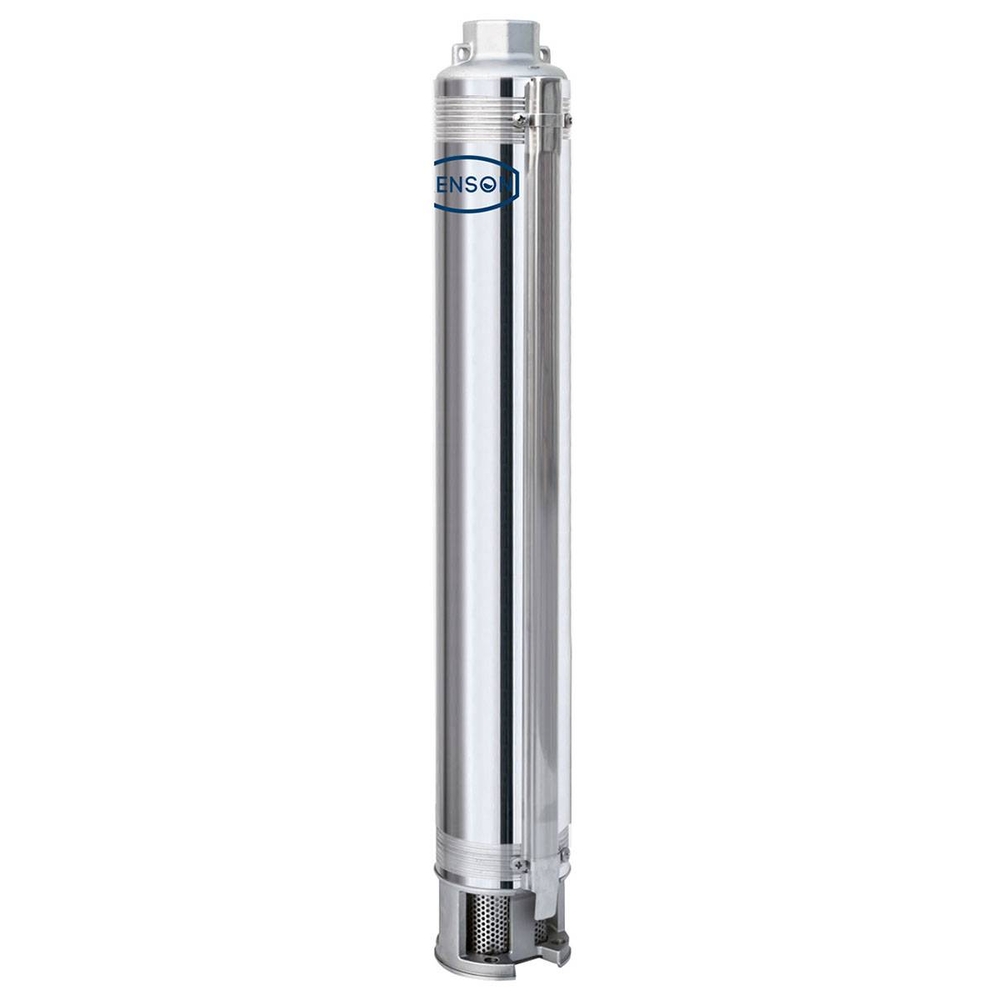

Découvrez la pompe hydraulique RENSON modèle QS4X conçue pour un usage intensif dans les secteurs industriel et agricole.
Cette pompe offre un débit maximal de 200 L/min avec une hauteur manométrique maximale de 128 mètres.
Elle est équipée d’une turbine en technopolymère, matériau garantissant une durabilité exceptionnelle, une résistance à la corrosion et des performances améliorées même en conditions difficiles.
Le corps de refoulement, la bride de raccordement et la crépine sont en acier inoxydable, assurant une grande robustesse.
La pompe possède 20 étages et un diamètre de 4 pouces (environ 98 mm avec protège-câble inclus).
Elle nécessite un moteur de 3 kW pour fonctionner efficacement.
Sa longueur totale est de 1280 mm et son poids est de 8,90 kg.
Elle est conçue pour fonctionner même dans des conditions avec une eau lourdement chargée en sable, jusqu’à 120 g/m³.
Le liquide pompé doit être propre, exempt de matières solides et abrasives, non visqueux, non agressif, non cristallisé et chimiquement neutre.
La plage de pH recommandée pour l’eau est comprise entre 6,4 et 8,0.
La pompe peut être installée en position verticale ou horizontale avec une profondeur maximale d’immersion de 150 mètres.
Le diamètre de sortie est de 2 pouces avec filetage G-F.
Parmi ses particularités techniques, on note :
- Un clapet anti-retour intégré au corps de refoulement pour protéger contre les coups de bélier, testé pour plus d’un million de cycles à 37 bars.
- Un arbre moteur en acier inoxydable surdimensionné garantissant une résistance élevée au couple mécanique.
- Une bride d’accouplement moteur aux dimensions standard 4” NEMA.
- Un filtre intégré à la bride de raccordement et une bague d’usure de la turbine en acier inoxydable.
- Des inserts de guidage et anneaux flottants en vinyle.
La pompe est fournie avec un épais couvercle rigide en acier inoxydable pour protéger le câble lors de l’installation et une crépine amovible en inox.
Les conditions d’utilisation recommandent une température ambiante maximale de 40°C.
La pompe doit être utilisée avec un flux d’eau suffisant autour du moteur pour assurer son refroidissement, au minimum 8 cm/s.
Il est conseillé d’installer un clapet anti-retour pour éviter les coups de bélier.
Le montage et l’installation doivent respecter les instructions fournies, notamment pour le couplage avec le moteur immergé 4” conforme aux normes NEMA.
L’installation électrique doit être réalisée avec un dispositif différentiel et un interrupteur adapté.
Cette pompe se distingue par un rendement énergétique optimal, une élimination facilitée de l’air à l’intérieur de la pompe et une grande résistance mécanique et chimique.
Elle est parfaitement adaptée pour des applications exigeantes nécessitant fiabilité et longévité.
Enfin, le conditionnement et le transport doivent garantir que la pompe soit conservée à l’abri de l’humidité et des températures extrêmes, entre -15°C et +50°C.
Un accessoire conseillé est un mètre de câble en acier inoxydable de diamètre 4 mm pour assurer la sécurité lors de la suspension.
Cette pompe est conforme aux directives CE 2006/42/CE et 2009/125/CE et répond à la norme NF EN ISO 12100:2010 pour la sécurité et la réduction des risques.
Cette pompe à 20 étages, d’un diamètre de 4 pouces et d’une longueur de 1280 mm, est conçue pour une utilisation intensive. Elle nécessite un moteur de 3 kW et pèse 8,90 kg. Son embout est en acier inoxydable, tout comme le corps de refoulement, la bride de raccordement et la crépine, assurant une grande robustesse et durabilité. Le clapet anti-retour intégré au corps de refoulement protège la pompe des coups de bélier, avec une résistance testée à plus d’un million de cycles à 37 bars.
La pompe facilite l’élimination de l’air à l’intérieur, optimise le rendement énergétique et résiste aux contraintes mécaniques grâce à son arbre moteur en acier inoxydable surdimensionné. Elle est compatible avec des liquides propres, non visqueux, non agressifs, chimiquement neutres et exempts de matières solides abrasives. Sa plage d’utilisation en pH est comprise entre 6,4 et 8,0, avec une température ambiante maximale de 40°C. L’installation peut être réalisée en position verticale ou horizontale, avec une profondeur maximale d’immersion de 150 mètres.

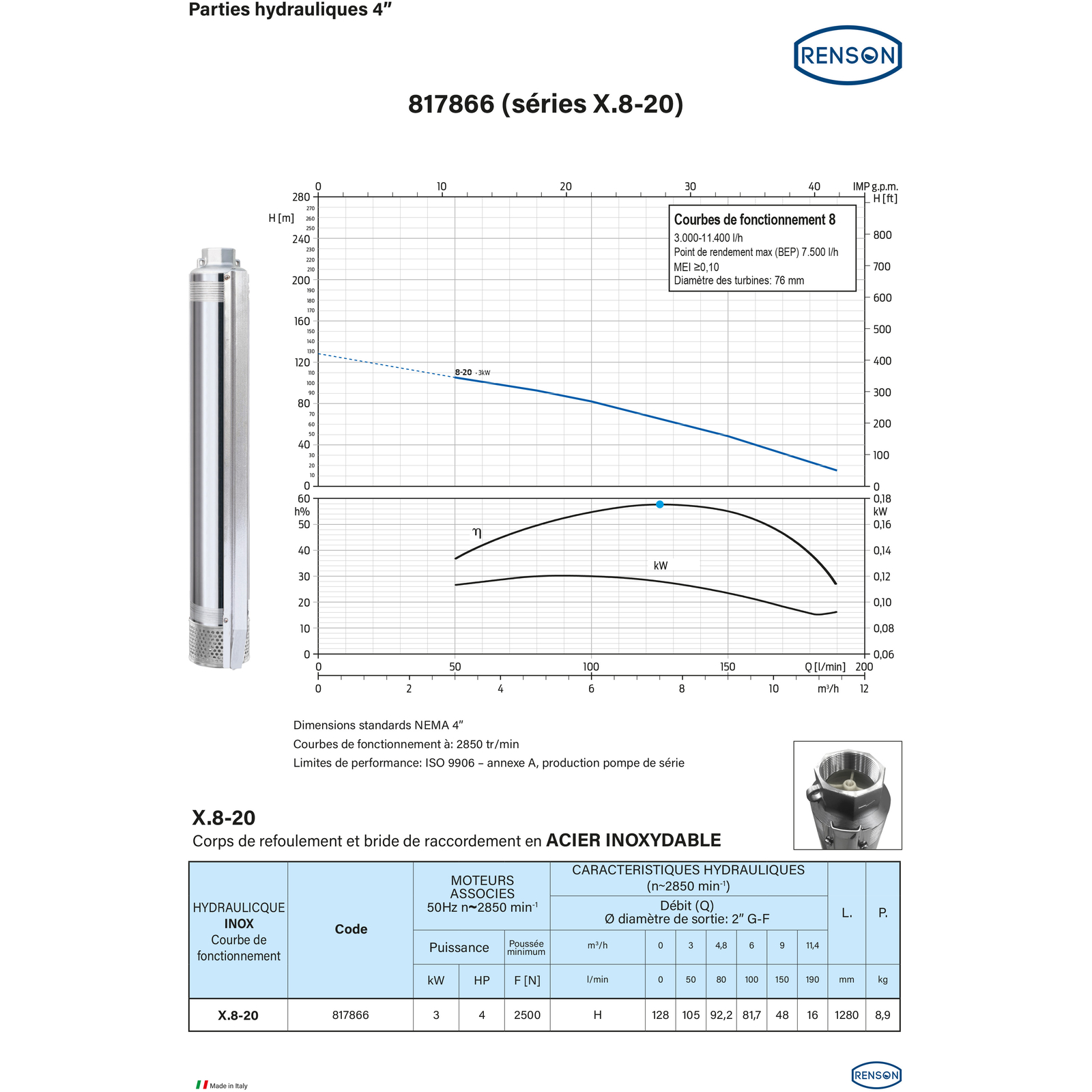

Parmi ses particularités, on note un épais couvercle rigide en acier inoxydable protégeant le câble lors de l’installation et une crépine amovible en inox. Le diamètre de sortie est de 2 pouces G-F, avec un diamètre maximum total de 98 mm (protège câble inclus). Le débit maximal est de 190 L/min (11,4 m³/h) avec une hauteur manométrique maximale de 128 mètres.
Cette pompe est adaptée aux usages industriels et agricoles, offrant une solution fiable et performante pour les applications nécessitant une pompe hydraulique robuste et durable.
Un accessoire conseillé est un mètre de câble en acier inoxydable de diamètre 4 mm.
- Modèle : QS4X
- Débit max : 200 L/min
- Hauteur manométrique maximale (HMT) : 128 mètres
- Type de turbine : technopolymère
- Nombre d'étages : 20
- Type d'embout : acier inoxydable
- Moteur requis : 3 kW
- Diamètre de la pompe : 4 pouces
- Longueur : 1280 mm
- Poids : 8,90 kg
- Utilisation : intensif
- Diamètre de sortie (DNR) : 2 pouces
Pour un montage correct, il faut reposer le moteur et la partie hydraulique sur une surface plane, s'assurer que l'arbre moteur tourne librement, appliquer une graisse résistante à l'eau sur les dents internes de l'accouplement, retirer le cache-câble et les écrous nécessaires, puis fixer la partie hydraulique au moteur en alignant le connecteur sur le câble de sortie, en serrant les écrous aux couples indiqués et en recouvrant le câble avec le cache-câble.
Lors de l'installation de la pompe immergée, il est conseillé d'utiliser un filin de suspension pour la manutention et le fixage, de ne pas utiliser le câble d'alimentation pour soulever la pompe, et de bien fixer le tuyau de refoulement. Il est recommandé d'installer un clapet anti-retour pour éviter les coups de bélier.
Un flux d'eau d'au moins 8 cm/s doit être garanti autour du moteur pour son refroidissement. Si le débit du puits est inférieur au seuil fixé, il faut réduire le débit de la pompe en fermant partiellement le robinet d'installation ou en substituant la pompe par un modèle inférieur. La pompe doit être utilisée dans les limites de débit et de pression indiquées.
En cas de fonctionnement normal, la présence d'eau près des trous d'aération dans la partie supérieure est normale. Il faut débrancher l'électropompe avant toute intervention de réparation ou maintenance. Aucun entretien programmé n'est nécessaire, mais il est conseillé de contrôler périodiquement la pression fournie et la consommation électrique. En cas de grande quantité de sable ou d'impuretés dans l'eau, il faut vérifier que la pompe est correctement dimensionnée au débit du puits ou à la hauteur appropriée du fond du puits.
En cas de problèmes tels qu'un moteur tournant sans débit suffisant, un moteur tournant sans refoulement, ou des arrêts fréquents, il convient de vérifier les tuyaux de refoulement, les fuites, le débit hydraulique, la présence de matières abrasives, le niveau d'eau dans le puits, la hauteur manométrique, le bon fonctionnement du pressostat et du clapet anti-retour, puis d'agir en conséquence (nettoyage, remplacement, ajustement).
Cette pompe est destinée à des usages industriels et agricoles pour le pompage d'eau propre dans des puits ou systèmes similaires.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quels sont les débits et hauteurs manométriques maximaux de cette pompe hydraulique ?
La pompe RENSON QS4X offre un débit maximal de 200 litres par minute et une hauteur manométrique maximale de 128 mètres, ce qui permet de répondre à des besoins exigeants en termes de performance hydraulique.
Quelle est la composition de la turbine et quels avantages cela apporte-t-il ?
La turbine est fabriquée en technopolymère, un matériau qui assure une durabilité accrue même en cas d'utilisation intensive et régulière, tout en maintenant la performance de la pompe.
Quelles sont les dimensions et le poids de cette pompe ?
Cette pompe compacte a un diamètre de 4 pouces, une longueur de 1280 mm et un poids de 8,90 kg, ce qui facilite son intégration dans divers systèmes tout en restant maniable.
Quel type de moteur est nécessaire pour faire fonctionner cette pompe ?
Un moteur de 3 kW est requis pour alimenter cette pompe, garantissant une puissance adaptée pour atteindre les performances techniques indiquées.
Quels éléments garantissent la résistance et la fiabilité de cette pompe en usage intensif ?
La conception avec une turbine en technopolymère et un embout en acier inoxydable contribue à la robustesse et à la longévité de la pompe, même sous des conditions d'utilisation intensives.
