HYDRAULIQUE 260L/MIN PR MOTEUR 2.2KW TURBINES POLYCARBONATE - RENSON - 103050
Référence : U003103050
Découvrez HYDRAULIQUE 260L/MIN PR MOTEUR 2.2KW TURBINES POLYCARBONATE - RENSON - 103050 disponible à l'achat
- Débit maximal de 260 L/min pour une performance optimale
- Compatible avec moteurs de 2,2 kW pour une utilisation efficace
- Turbines en polycarbonate pour une durabilité accrue
- Conçu pour liquides propres avec une teneur en sable limitée
- Clapet anti-retour intégré pour un fonctionnement sécurisé
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

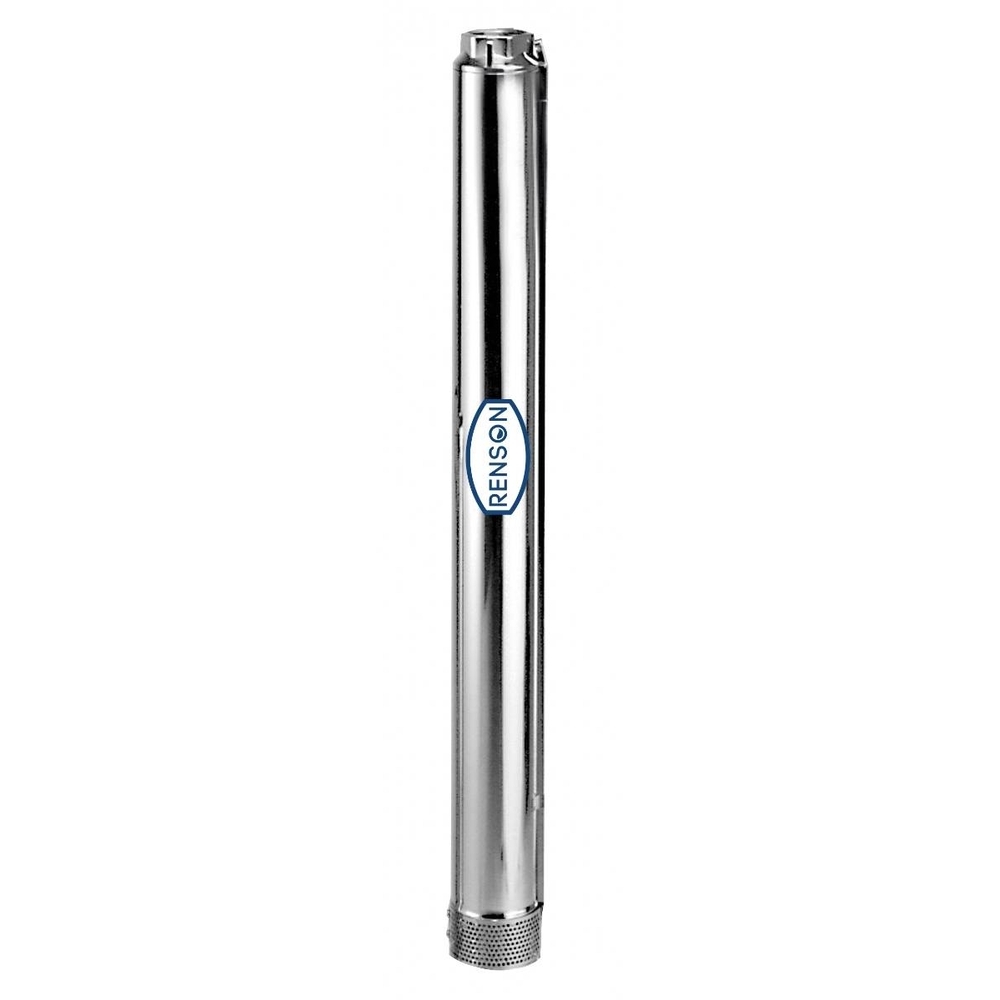

Le système hydraulique 260 L/min de Renson est conçu pour les pompes de forage de 4 pouces, adapté aux usages industriels et agricoles.
Il est compatible avec des moteurs de 2,2 kW, garantissant une performance optimale et durable.
Ce système est destiné au traitement de liquides propres, non agressifs, non explosifs, avec une teneur en sable maximale de 150 g/m³ et une température maximale du liquide de 35°C.
Les turbines flottantes en polycarbonate alimentaire assurent une grande souplesse d’utilisation quant à la qualité de l’eau, tout en maximisant le rendement hydraulique.
La structure est particulièrement résistante aux chocs, aux coups de bélier et à l’abrasion causée par le sable.
Le système intègre un clapet anti-retour dans l’orifice de refoulement et une bride d’accouplement moteur conforme à la norme NEMA.
Le refoulement et la chemise extérieure sont en acier inoxydable AISI 304, assurant robustesse et durabilité.
Les diffuseurs et turbines en polycarbonate alimentaire sont équipés d’anneaux de raclage en acier inoxydable.
Le corps de pompe et l’arbre sont également en acier inoxydable, avec un coussinet de bague supérieur en bronze et une roue en résine acétalique.

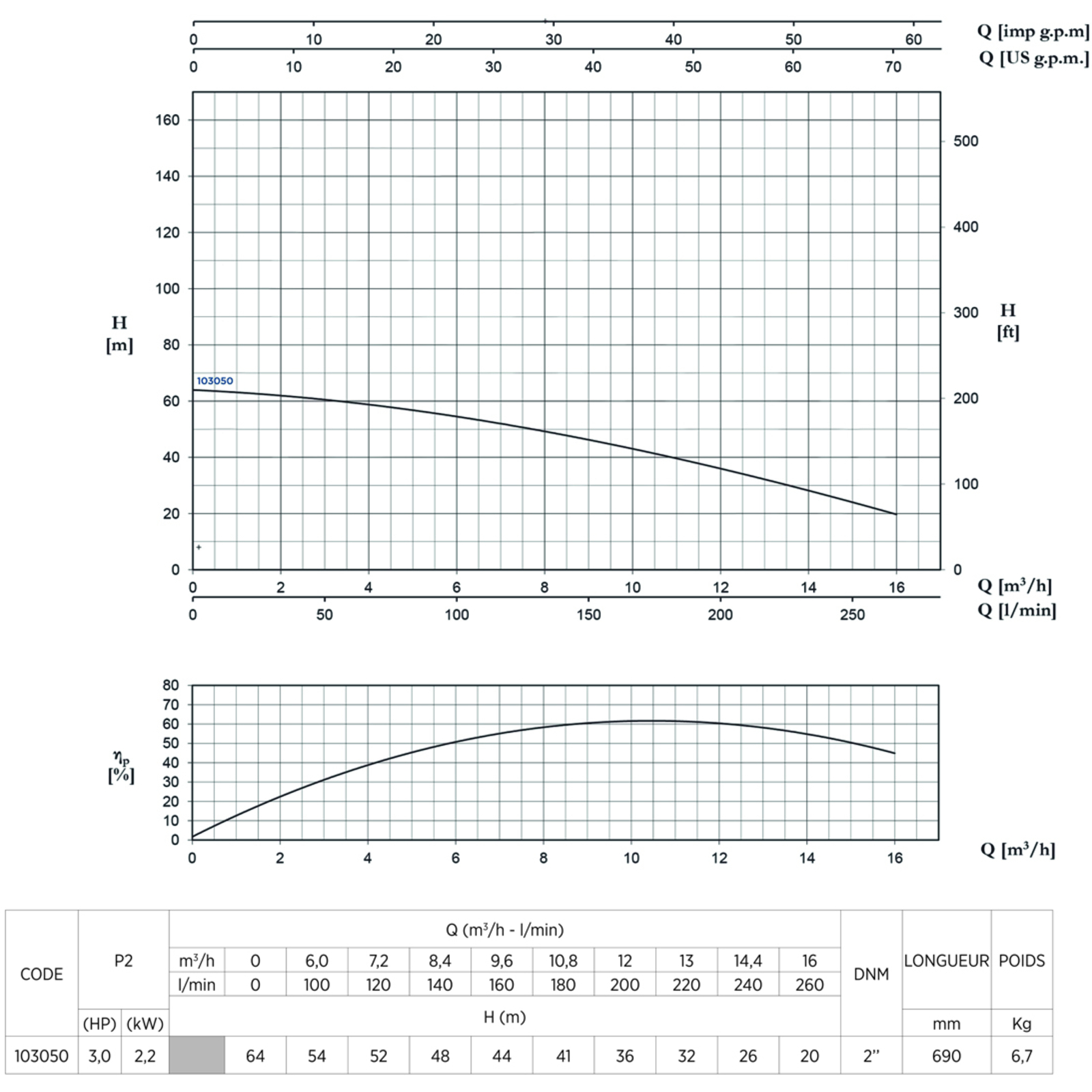

Sur le plan technique, le modèle 4S 260 offre un débit maximal de 260 L/min avec une hauteur manométrique totale (HMT) maximale de 64 mètres.
La pompe mesure 690 mm de longueur, pèse 6,7 kg et est conçue pour une utilisation intensive.
Le diamètre de la pompe est de 4 pouces avec un diamètre nominal de refoulement (DNR) de 2 pouces.
Les conditions d’utilisation recommandent un liquide exempt de particules solides, avec une température maximale de 35°C et une teneur en sable limitée à 150 g/m³.
Ce produit répond aux normes et certifications européennes, notamment les directives machines (2006/42/CE), basse tension (2014/35/UE) et équipement sous pression (2014/68/UE).
Il est conforme aux normes NF EN ISO 809, 12100, 60204 et IEC 60335-2-41, garantissant la sécurité et la fiabilité du matériel.
Pour l’installation, il est conseillé de respecter les règles de sécurité en évitant tout renversement et en assurant un câblage conforme aux normes électriques.
Le raccordement doit être effectué avec soin, en contrôlant la rotation du moteur et en utilisant des câbles isolants adaptés.
Un clapet anti-retour doit être installé en surface pour protéger la pompe des coups de bélier.
Le fonctionnement normal prévoit un contrôle régulier des paramètres électriques et hydrauliques, avec des précautions spécifiques pour éviter la marche à sec ou un fonctionnement prolongé avec la vanne de débit fermée.
L’entretien doit être régulier pour éliminer les causes de dysfonctionnements telles que le calcaire, avec une intervention qualifiée en cas d’inactivité prolongée.
Enfin, le conditionnement et stockage doivent garantir la protection de la pompe, et le produit doit être éliminé conformément aux réglementations environnementales en fin de vie.
Un accessoire recommandé est un mètre de câble en acier inoxydable de 4 mm de diamètre, facilitant l’installation.
Ce système est adapté au pompage de liquides propres, non agressifs, non explosifs et exempts de particules solides, avec une température maximale du liquide de 35°C et une teneur en sable pouvant atteindre 150 g/m³.
La construction intègre un clapet anti-retour dans l’orifice de refoulement, une bride d’accouplement moteur conforme à la norme NEMA, un refoulement et une chemise extérieure en acier inoxydable AISI 304. Les turbines flottantes et les diffuseurs sont en polycarbonate alimentaire, équipés d’anneaux de raclage en acier inoxydable, assurant une grande souplesse d’utilisation face à la qualité de l’eau. La roue est en résine acétalique, le corps de pompe et l’arbre en acier inoxydable, avec un coussinet de bague supérieur en bronze, garantissant une excellente résistance aux chocs, à l’abrasion due au sable, et aux coups de bélier.
Le système présente un excellent rendement hydraulique, avec une longueur totale de 690 mm et un poids de 6,7 kg. Le diamètre de la pompe est de 4 pouces, avec un diamètre nominal de refoulement (DNR) de 2 pouces.
Ce produit bénéficie d’une garantie de 2 ans et est fabriqué en France.
Un accessoire conseillé pour ce système est le mètre de câble en acier inoxydable de diamètre 4 mm.
- Modèle : 4S 260
- Débit max : 260 L/min
- HMT max : 64 mètres
- Type de turbine : polycarbonate
- Moteur requis : 2,20 kW
- Diamètre de la pompe : 4''
- Longueur : 690 mm
- Poids : 6,70 kg
- Utilisation : intensif
- DNR : 2”
- Clapet anti-retour incorporé dans l’orifice de refoulement
- Bride d’accouplement moteur conforme à la norme NEMA
- Refoulement en acier inoxydable AISI 304
- Chemise extérieure en acier inoxydable
- Turbines et diffuseurs en polycarbonate alimentaire avec anneaux de raclage en acier inoxydable
- Coussinet de bague supérieur en bronze
- Corps de pompe et arbre en acier inoxydable
- Roue en résine acétalique
- Température maximale du liquide : 35°C
- Teneur maximale en sable : 150 g/m³
Pour la mise en route, il faut commencer avec la vanne de refoulement totalement ouverte afin d’évacuer l’air des canalisations, puis fermer presque entièrement la vanne et démarrer l’électropompe. Il convient d’attendre que l’eau sorte sans bulles d’air, puis de fermer la vanne progressivement pour obtenir une arrivée d’eau limpide. Un puits purgé correctement fournira des eaux claires en moins de 15 minutes. Pendant cette phase, il est important de contrôler la tension et le courant, en tolérant des écarts intermittents de ±5 % par rapport aux valeurs indiquées.
Le fonctionnement normal consiste à raccorder le groupe au circuit de distribution et à contrôler les cycles de travail, la tension, le courant, les réglages de débit et de pression ainsi que les protections électriques. Il est impératif de ne jamais faire fonctionner la pompe à sec, ni dépasser 2 minutes de fonctionnement avec la vanne de débit totalement fermée, ni tourner la pompe en sens inverse plus de 30 secondes.
L’installation doit être réalisée en veillant à ne pas endommager les tubes et à fixer solidement le groupe avec des cordons métalliques adaptés. Le câblage doit être effectué avec des câbles isolants spécifiques, en respectant les normes de continuité et d’isolement avant la mise en service.
En cas de dysfonctionnement, il est conseillé de vérifier que le puits soit exempt de sable et sédiments, de contrôler la rotation du moteur avant immersion, et de vérifier le niveau du liquide.
Le système est utilisé en continu ou de manière intermittente avec un maximum de 20 démarrages par heure bien répartis, et une chute maximale de tension de 3 % sur la tension nominale.
Le résultat attendu est l’obtention d’un débit hydraulique conforme aux réglages, avec une arrivée d’eau limpide après purge, et un fonctionnement stable respectant les paramètres de tension et courant.
Un accessoire conseillé est le mètre de câble en acier inoxydable de diamètre 4 mm.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelles sont les limites d’utilisation du système hydraulique 260L/min pour moteur 2.2 kW ?
Ce système est conçu pour des liquides propres, non agressifs et non explosifs, avec une teneur maximale en sable de 150 g/m³. La température du liquide ne doit pas dépasser 35°C pour garantir un fonctionnement optimal.
Quels matériaux composent les éléments clés de cette pompe hydraulique ?
Le refoulement et la chemise extérieure sont en acier inoxydable AISI 304, tandis que les turbines et les diffuseurs sont fabriqués en polycarbonate alimentaire, assurant une bonne résistance aux chocs et à l’abrasion.
Quels sont les critères techniques essentiels pour choisir ce type de pompe ?
Il faut vérifier le débit maximal de 260 L/min, la compatibilité avec un moteur de 2,2 kW, ainsi que la conformité de la bride d’accouplement à la norme NEMA. La capacité à gérer une hauteur manométrique totale (HMT) de 64 mètres est également un élément clé.
Comment le système assure-t-il la sécurité de fonctionnement ?
Le système intègre un clapet anti-retour qui empêche le reflux du liquide, assurant ainsi une protection efficace et un fonctionnement sécurisé de la pompe.
Dans quels contextes professionnels ce produit est-il le plus adapté ?
Ce système hydraulique est adapté aux usages industriels ou agricoles nécessitant un débit important et une résistance à une certaine teneur en sable. Il convient particulièrement aux pompes de forage de 4 pouces avec un moteur de 2,2 kW.
