HYDRAULIQUE 70L/MIN PR MOTEUR 1.1KW TURBINES POLYCARBONATE - RENSON - 110866
Référence : U003110866
Découvrez HYDRAULIQUE 70L/MIN PR MOTEUR 1.1KW TURBINES POLYCARBONATE - RENSON - 110866 disponible à l'achat
- Débit de 70 L/min pour une efficacité optimale
- Conçu pour un moteur de 1.1 kW pour une performance accrue
- Turbines en polycarbonate pour une durabilité renforcée
- Résistance aux coups de bélier et au sable pour un usage intensif
- Clapet anti-retour intégré pour une sécurité améliorée
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

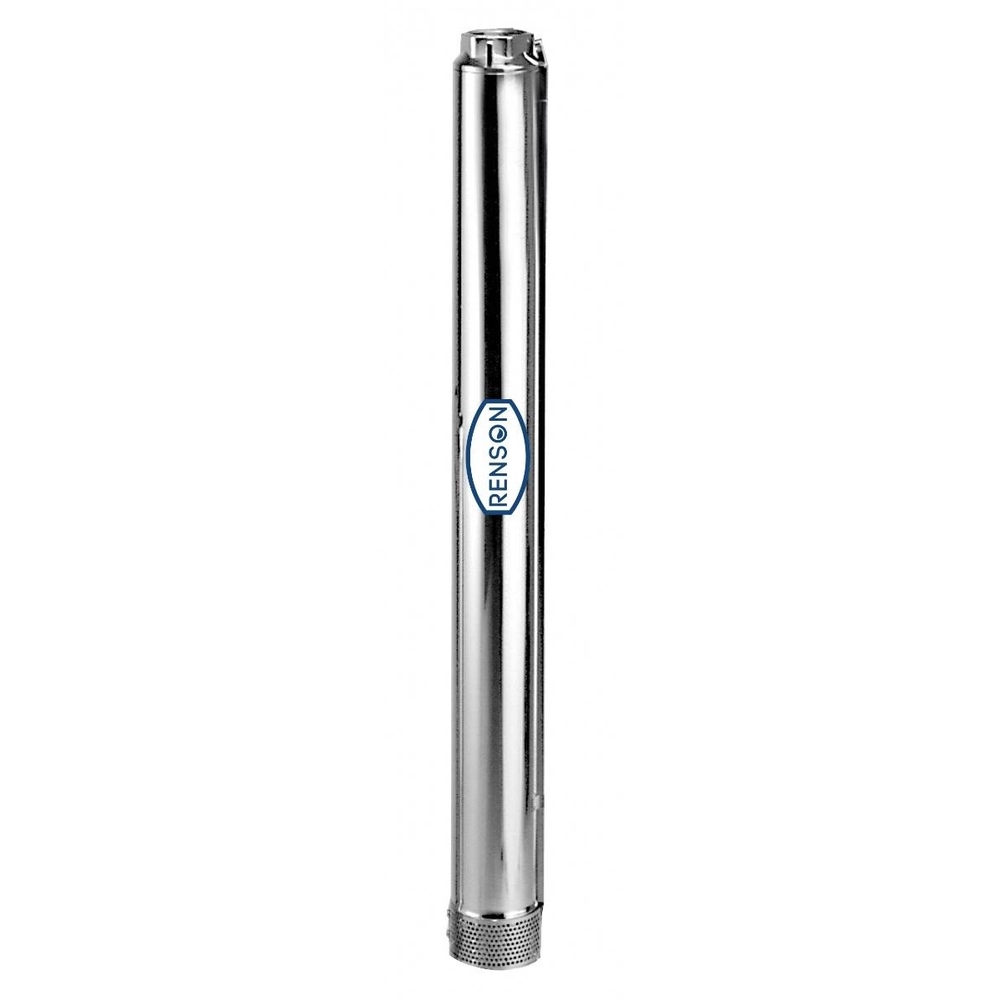

La pompe hydraulique 70 L/min RENSON, modèle 4S 70, est conçue pour un moteur de 1,1 kW et destinée aux applications industrielles et agricoles.
Elle assure un débit maximal de 70 litres par minute avec une hauteur manométrique totale (HMT) maximale de 106 mètres.
Cette pompe de diamètre 4 pouces (4'') et d’une longueur de 430 mm pèse 4,20 kg.
Elle est conçue pour une utilisation intensive.
La pompe est équipée de turbines flottantes en polycarbonate alimentaire, offrant une grande souplesse d’utilisation quant à la qualité de l’eau.
Les turbines et diffuseurs sont associés à des anneaux de raclage en acier inoxydable pour une durabilité renforcée.
Le corps de pompe et l’arbre sont en acier inoxydable, avec une chemise extérieure également en acier inoxydable AISI 304.
Le refoulement est en acier inoxydable et intègre un clapet anti-retour.
Le coussinet de bague supérieur est en bronze et la roue en résine acétalique.
Cette construction robuste confère à la pompe une résistance maximale aux coups de bélier ainsi qu’à l’action abrasive du sable.
Elle tolère une teneur en sable dans l’eau jusqu’à 150 g/m³ et supporte une température maximale du liquide de 35°C.
Elle est adaptée au pompage d’eaux propres, non agressives, non explosives et exemptes de particules solides.
La bride d’accouplement moteur est conforme à la norme NEMA, assurant une compatibilité standardisée.
Les avantages principaux de cette pompe sont son excellent rendement hydraulique, sa grande résistance à l’abrasion et aux chocs hydrauliques, ainsi que la sécurité apportée par son clapet anti-retour intégré.
Pour l’installation et l’utilisation, il est recommandé de suivre les procédures de contrôle initial, d’accouplement moteur, de jonction des câbles et de mise en route décrites dans le manuel d’instructions.
Des protections électriques adaptées sont à prévoir, et la pompe ne doit jamais fonctionner à sec ni avec la vanne de débit totalement fermée.
Cette pompe est livrée prête à l’emploi et son entretien régulier permet de garantir une longue durée de vie.
Elle répond aux normes et certifications européennes en vigueur, notamment la directive machines 2006/42/CE, basse tension 2014/35/UE, et équipements sous pression 2014/68/UE.
Les normes NF EN ISO 8091-1998+A1:2009, NF EN ISO 12100:2010, NF EN ISO 60204-1:2018 et NF EN IEC 60335-2-41:2021 sont également respectées.
Un accessoire conseillé pour cette pompe est le mètre de câble en acier inoxydable de diamètre 4 mm (code 101983).
Cette pompe hydraulique 70 L/min RENSON est un équipement fiable, performant et adapté aux exigences industrielles et agricoles pour le pompage d’eaux propres dans les forages de diamètre 4 pouces.
Cette pompe se distingue par ses turbines flottantes en polycarbonate alimentaire, offrant une souplesse d’utilisation quant à la qualité de l’eau, un excellent rendement hydraulique et une grande résistance abrasive à l’action du sable. Elle supporte une température maximale du liquide de 35°C et une teneur en sable jusqu’à 150 g/m³.
Sa construction robuste intègre un clapet anti-retour dans l’orifice de refoulement, une bride d’accouplement moteur conforme à la norme NEMA, un refoulement et une chemise extérieure en acier inoxydable AISI 304. Les turbines et diffuseurs sont en polycarbonate avec anneaux de raclage en acier inoxydable, le coussinet de bague supérieur est en bronze, et le corps de pompe ainsi que l’arbre sont en acier inoxydable. La roue est en résine acétalique, garantissant rigidité et résistance maximales aux coups de bélier.
Les caractéristiques techniques principales sont :
- Débit maximal : 70 L/min
- Hauteur manométrique totale (HMT) maximale : 106 mètres
- Longueur : 430 mm
- Poids : 4,20 kg
- Diamètre de la pompe : 4’’
- Diamètre nominal de refoulement (DNR) : 1’’1/4
Cette pompe assure une grande durabilité et fiabilité grâce à ses matériaux de qualité et sa conception adaptée à des liquides propres, non agressifs et exempts de particules solides. Elle bénéficie d’une garantie de 2 ans et est fabriquée en France.
- Modèle : 4S 70
- Débit max : 70 L/min
- HMT max : 106 mètres
- Type de turbine : polycarbonate
- Moteur requis : 1,10 kW
- Diamètre de la pompe : 4''
- Longueur : 430 mm
- Poids : 4,20 kg
- Utilisation : intensif
- DNR : 1''1/4
- Clapet anti-retour incorporé dans l’orifice de refoulement
- Brise d’accouplement moteur conforme à la norme NEMA
- Refoulement en acier inoxydable AISI 304
- Chemise extérieure en acier inoxydable
- Turbines et diffuseurs en polycarbonate alimentaire avec anneaux de raclage en acier inoxydable
- Coussinet de bague supérieur en bronze
- Corps de pompe et arbre en acier inoxydable
- Roue en résine acétalique
Pour la mise en route, la vanne de refoulement doit être totalement ouverte pour évacuer l’air des canalisations, puis fermée presque entièrement avant de mettre en marche la pompe. Il faut attendre que l’eau limpide arrive, ce qui nécessite un puits correctement construit et purgé. Pendant ce temps, la tension et le courant doivent être contrôlés pour rester dans les tolérances indiquées.
Le fonctionnement normal consiste à raccorder la pompe au circuit de distribution et à contrôler les cycles de travail, les réglages de débit, pression et protections électriques. Il est impératif de ne jamais faire fonctionner la pompe à sec, ni de dépasser deux minutes de fonctionnement avec la vanne de débit fermée, ni de faire tourner la pompe en sens inverse plus de 30 secondes.
L’installation requiert de manœuvrer l’électropompe avec soin, de visser solidement les tubes métalliques au niveau des manchons, d’amarrer le groupe avec des cordons métalliques résistants, et de câbler l’électropompe avant son immersion pour éviter un mauvais refroidissement. Un clapet anti-retour doit être installé en surface pour protéger la pompe des coups de bélier.
En cas d’utilisation non conforme, il faut vérifier l’absence de sable et sédiments dans le puits et s’assurer du sens de rotation correct du moteur avant immersion. Le contrôle régulier de l’installation et l’entretien des organes sensibles (valves, filtres, détecteurs) sont nécessaires pour prévenir les dysfonctionnements.
Le résultat attendu est un pompage continu ou intermittent d’eaux propres, avec un débit maximal de 70 L/min, dans des conditions respectant les limites de température et de teneur en sable, garantissant ainsi un fonctionnement stable et durable.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quels sont les critères essentiels pour choisir cette pompe hydraulique ?
Cette pompe est conçue pour un moteur de 1,1 kW et un diamètre de 4’’, avec un débit maximal de 70 L/min et une hauteur manométrique totale jusqu’à 106 mètres. Sa résistance aux coups de bélier et à l’abrasion du sable jusqu’à 150 g/m³ est un critère clé pour une utilisation intensive.
Comment la pompe gère-t-elle la présence de sable dans le liquide pompé ?
Elle tolère une concentration de sable jusqu’à 150 g/m³ grâce à ses turbines en polycarbonate alimentaire et ses anneaux de raclage en acier inoxydable, ce qui limite l’usure liée à l’abrasion.
Quels matériaux composent les éléments en contact avec le liquide ?
Le corps de pompe est en acier inoxydable AISI 304, les turbines et diffuseurs sont en polycarbonate alimentaire, et les anneaux de raclage ainsi que l’arbre sont en acier inoxydable, assurant robustesse et durabilité.
Quels sont les avantages du clapet anti-retour intégré ?
Le clapet anti-retour protège la pompe en évitant les reflux de liquide, ce qui améliore la sécurité et la fiabilité de l’installation hydraulique.
Quelle est la limite de température d’utilisation de cette pompe ?
La pompe est adaptée pour des liquides propres à une température maximale de 35°C, ce qui correspond aux conditions d’usage prévues.
