HYDRAULIQUE 70L/MIN PR MOTEUR 1.5KW TURBINES POLYCARBONATE - RENSON - 110869
Référence : U003110869
Découvrez HYDRAULIQUE 70L/MIN PR MOTEUR 1.5KW TURBINES POLYCARBONATE - RENSON - 110869 disponible à l'achat
- Débit maximal de 70 L/min pour un usage efficace
- Compatible avec moteurs de 1.5 kW pour diverses applications
- Turbines en polycarbonate pour une durabilité accrue
- Conçue pour des liquides propres à 35°C maximum
- Construction robuste avec clapet anti-retour intégré
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

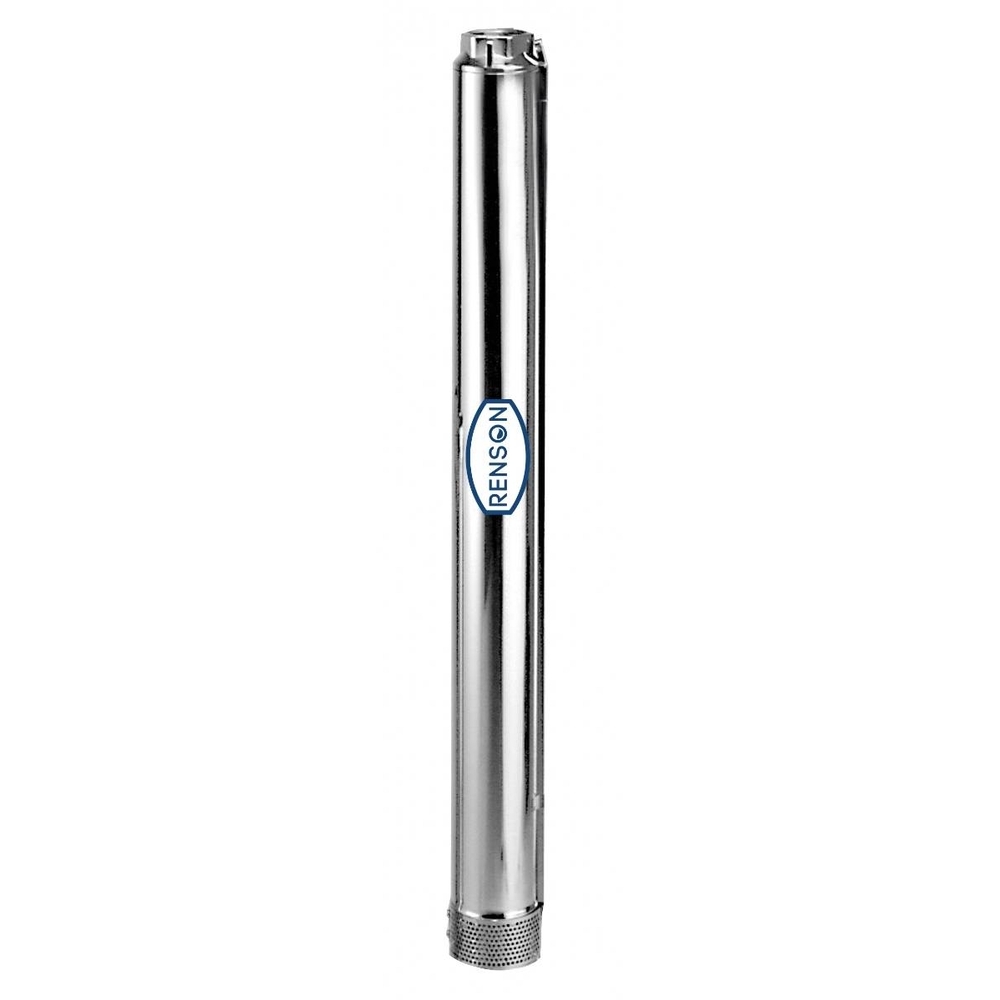

La pompe hydraulique Renson modèle 4S 70 est conçue pour un débit maximal de 70 L/min, idéale pour des applications industrielles et agricoles.
Elle est compatible avec un moteur de 1,5 kW et fonctionne en utilisation intensive.

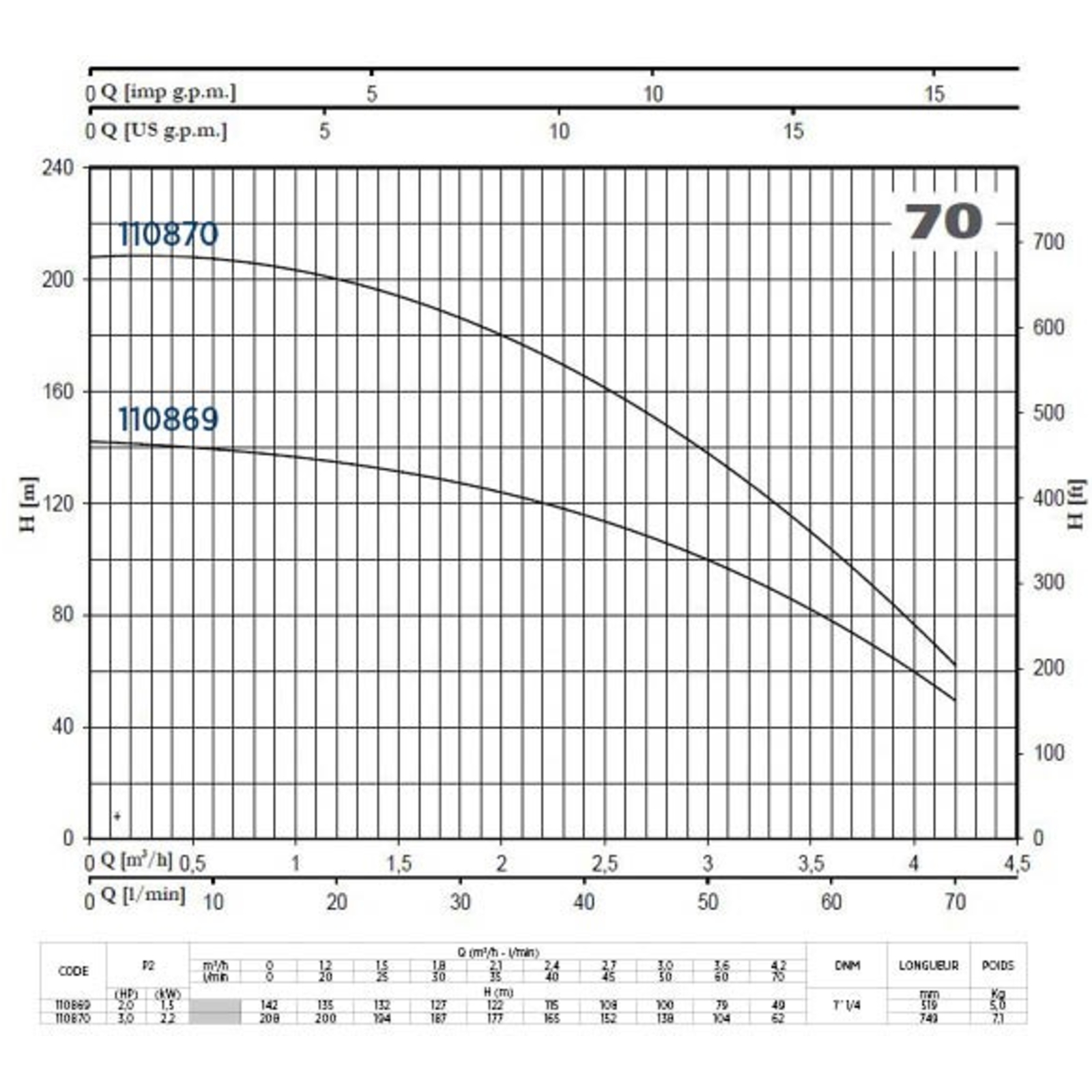

Sa hauteur manométrique totale (HMT) maximale atteint 142 mètres.
La pompe a un diamètre de 4 pouces, une longueur de 519 mm et un poids de 5 kg.
Cette pompe est équipée de turbines et diffuseurs en polycarbonate alimentaire, garantissant une grande durabilité et une excellente résistance abrasive, notamment à l’action du sable.
Les turbines flottantes apportent une souplesse d’utilisation quant à la qualité de l’eau.
Le corps de pompe, l’arbre ainsi que le refoulement sont en acier inoxydable AISI 304, assurant une rigidité et une résistance maximales aux coups de bélier.
Un clapet anti-retour est incorporé dans l’orifice de refoulement.
Des anneaux de raclage en acier inoxydable et un coussinet de bague supérieur en bronze complètent la construction robuste.
La roue est en résine acétalique.
La pompe est conçue pour fonctionner avec des liquides propres, non agressifs, non explosifs et exempts de particules solides.
La température maximale du liquide ne doit pas dépasser 35°C.
Elle supporte une faible teneur en sable dans l’eau, jusqu’à 150 g/m³.
La bride d’accouplement moteur respecte la norme NEMA.
Les avantages principaux de ce modèle sont sa souplesse d’utilisation, sa résistance aux coups de bélier, sa grande résistance abrasive et son excellent rendement hydraulique.
Pour l’installation, il est recommandé de veiller à la bonne orientation du puits, à la protection contre les coups de bélier, et à un câblage conforme aux normes électriques en vigueur.
La pompe doit être utilisée avec une vanne de refoulement et un contrôle de la pression pour éviter tout fonctionnement à sec ou prolongé sans débit.
Cette pompe répond aux normes et directives européennes suivantes :
- Directive Machines 2006/42/CE
- Directive Basse Tension 2014/35/UE
- Directive Équipement sous pression 2014/68/UE
Elle est conforme aux normes NF EN ISO 809 : 1998 + A1 : 2009, NF EN ISO 12100 : 2010, NF EN ISO 60204-1 : 2018, et NF EN IEC 60335-2-41 : 2021.
En résumé, la pompe hydraulique Renson 110869 est un équipement performant et robuste, parfaitement adapté aux besoins industriels et agricoles pour le pompage de liquides propres à température modérée, avec une très bonne résistance à l’abrasion et aux contraintes mécaniques.
Elle est équipée de turbines flottantes en polycarbonate alimentaire, offrant une grande souplesse d’utilisation selon la qualité de l’eau, ainsi qu’un excellent rendement hydraulique. Sa construction robuste comprend un clapet anti-retour intégré dans l’orifice de refoulement, une bride d’accouplement moteur conforme à la norme NEMA, un refoulement en acier inoxydable AISI 304, une chemise extérieure en acier inoxydable, un corps de pompe et un arbre en acier inoxydable, ainsi qu’une roue en résine acétalique. Le coussinet de bague supérieur est en bronze, et les turbines et diffuseurs sont munis d’anneaux de raclage en acier inoxydable, garantissant une résistance maximale aux coups de bélier et une grande résistance abrasive à l’action du sable.
Cette pompe est destinée au pompage de liquides propres, non agressifs, non explosifs et exempts de particules solides, avec une température maximale du liquide de 35°C. Elle supporte une teneur en sable jusqu’à 150 g/m³.
Les avantages principaux incluent la souplesse d’utilisation vis-à-vis de la qualité de l’eau, la rigidité et la résistance aux chocs hydrauliques, ainsi qu’une excellente résistance à l’abrasion due au sable.
Un accessoire conseillé est un mètre de câble en acier inoxydable de diamètre 4 mm.
- modèle : 4S 70
- débit max : 70 L / min
- hmt max : 142 mètres
- type de turbine : polycarbonate
- moteur requis : 1,50 kW
- ampérage : 21 A
- diamètre de la pompe : 4''
- longueur : 519 mm
- poids : 5 kg
- utilisation : intensif
- dnr : 1”1/4
- refoulement en acier inoxydable aisi 304
- chemise extérieure en acier inoxydable
- turbines et diffuseurs en polycarbonate alimentaire avec anneaux de raclage en acier inoxydable
- coussinet de bague supérieur en bronze
- corps de pompe et arbre en acier inoxydable
- roue en résine acétalique
- clapet anti-retour incorporé dans l’orifice de refoulement
- bride d’accouplement moteur conforme à la norme nema
Avant la mise en service, il faut vérifier que le puits est exempt de sable et de sédiments, contrôler le sens de rotation du moteur, et s’assurer du bon état des câbles et des connexions électriques. Le câble moteur doit être branché à un câble d’alimentation avec des caractéristiques isolantes appropriées, et la continuité ainsi que l’isolement doivent être vérifiés avant immersion.
L’installation nécessite de manœuvrer l’électropompe avec soin, de visser solidement les tubes de refoulement, de fixer le groupe avec des cordons métalliques résistants, et de respecter un débit d’eau de refroidissement minimal de 0,1 m/s. La pompe doit être installée horizontalement avec un axe à 0,5 m au-dessus du fond du puits, et un clapet anti-retour doit être placé en surface pour protéger contre les coups de bélier.
Lors de la première mise en route, la vanne de refoulement doit être totalement ouverte pour purger l’air des canalisations, puis fermée presque entièrement avant de démarrer l’électropompe. La vanne est ensuite ajustée par paliers pour obtenir un écoulement d’eau limpide, après un temps de purge d’au moins 15 minutes. Pendant le fonctionnement normal, il faut contrôler la tension et le courant en respectant les tolérances indiquées.
En cas de fonctionnement non conforme, il est précisé de ne jamais faire fonctionner la pompe à sec, de ne pas dépasser 2 minutes de fonctionnement avec la vanne de débit totalement fermée, et de ne jamais inverser le sens de rotation de la pompe plus de 30 secondes.
Le résultat attendu est l’obtention d’un débit d’eau clair et continu, sans bulles d’air, avec un fonctionnement stable et conforme aux valeurs de tension et courant recommandées. Une installation correcte et un contrôle régulier garantissent le maintien de ce rendement hydraulique.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quel débit maximal cette pompe hydraulique peut-elle fournir ?
Cette pompe hydraulique offre un débit maximal de 70 litres par minute, ce qui permet un usage efficace dans diverses applications industrielles et agricoles.
Avec quel type de moteur cette pompe est-elle compatible ?
Elle est conçue pour être utilisée avec un moteur de 1,5 kW, garantissant une compatibilité adaptée aux besoins des pompes de forage.
Quels matériaux composent les turbines et quels avantages apportent-ils ?
Les turbines sont fabriquées en polycarbonate alimentaire, un matériau qui assure une bonne résistance à l’usure liée au sable tout en offrant une certaine souplesse d’utilisation.
Quelles sont les conditions d’utilisation recommandées pour cette pompe ?
La pompe est destinée à un usage avec des liquides propres à une température maximale de 35°C, sans particules solides, et supporte une faible teneur en sable.
Quels éléments garantissent la robustesse et la durabilité de cette pompe ?
Elle dispose d’une construction robuste avec un clapet anti-retour intégré et des composants en acier inoxydable, assurant rigidité et longévité en conditions d’utilisation intensives.
