KIT FIXE - HUILE 5:1 POUR FÛT 200L AVEC FLEXIBLE 4M - RENSON - 975853
Référence : U003975853
Découvrez KIT FIXE - HUILE 5:1 POUR FÛT 200L AVEC FLEXIBLE 4M - RENSON - 975853 disponible à l'achat
Les points clés
- Pompe à huile pneumatique 5:1 pour fût de 200L
- Débit de 20 l/min avec pression de service jusqu'à 5 bar
- Comprend 4 m de flexible haute pression et pistolet anti-goutte
- Equipé d'un filtre régulateur et d'un compteur digital
- Installation facile sur fût/tonnelet avec bonde adaptée
489,16 € TTC 407,63 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

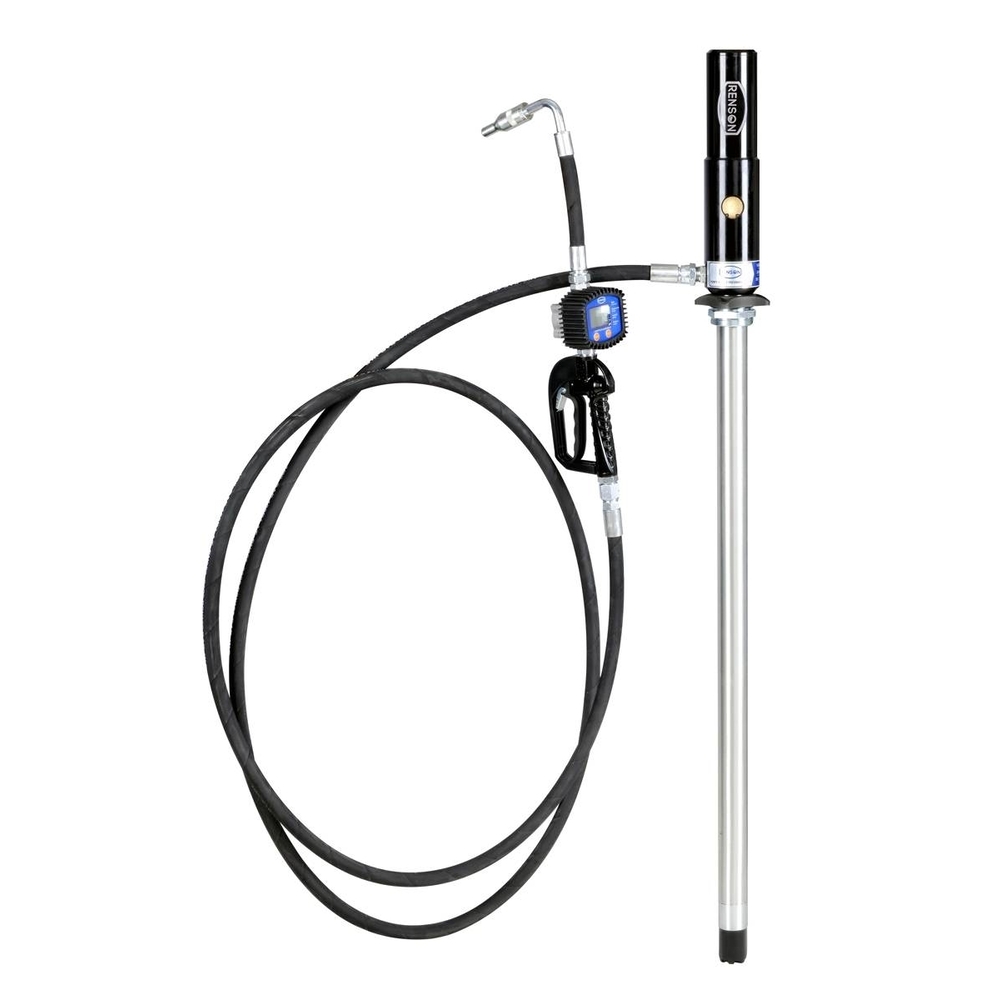

Le KIT FIXE - HUILE 5:1 POUR FÛT 200L AVEC FLEXIBLE 4M est un ensemble complet conçu pour la distribution d'huile à partir d'un fût de 200 litres.
Ce kit comprend une pompe à huile pneumatique au rapport de compression 5:1 (référence 975851) équipée d'une canne d'aspiration de 940 mm et d'un clapet.
Il est accompagné d'un filtre régulateur d'air qui assure une pression stable et protège le moteur pneumatique contre la condensation.
Le système inclut une bonde pour une adaptation facile sur fût ou tonnelet.
Un pistolet de distribution d'huile avec bec anti-goutte garantit une application propre et précise.
Un compteur digital intégré permet de mesurer avec exactitude la quantité d'huile distribuée.
Le kit est livré avec un flexible haute pression d'une longueur de 4 mètres et d'un diamètre 1/2'' conforme aux normes DIN-SAE.
Les caractéristiques techniques principales sont les suivantes :
- Poids total du kit : 9,50 kg
- Débit maximal de la pompe : 20 litres par minute
- Pression de service recommandée : entre 2 et 6 bars, avec une pression maximale tolérée de 8 bars
- Consommation d'air : 580 litres par minute
- Diamètre de la canne : 42 mm
- Raccord d'entrée d'air : 1/4'' à raccord rapide
- Raccord de sortie fluide : mâle 1/2''
- Utilisation prévue : fûts de 180 à 200 litres
L'installation est simple et rapide, avec une fixation directe sur le fût grâce à la bonde adaptée.
Pour une utilisation optimale et une longue durée de vie du matériel, il est recommandé de respecter certaines précautions :
- Débrancher le raccord rapide d'alimentation d'air après chaque utilisation pour éviter les fuites.
- Installer un filtre à air en amont pour protéger le moteur pneumatique contre la condensation.
- Utiliser un régulateur d'air afin de ne pas dépasser la pression prescrite comprise entre 5 et 8 bars.
- Contrôler régulièrement l'état du flexible haute pression pour prévenir toute usure ou dégradation.
Le kit est adapté à la distribution d’huiles lubrifiantes et peut également être utilisé pour des liquides antigel.
Il est conçu pour un usage professionnel en milieu industriel ou atelier, garantissant robustesse et fiabilité.
Le conditionnement comprend la pompe, le flexible, le pistolet avec compteur digital, le filtre régulateur et les accessoires d’adaptation sur fût.
Le stockage doit être effectué dans un endroit sec et propre, en évitant les températures extrêmes hors de la plage -10 à 40 °C.
Ce kit assure un débit performant de 20 l/min sous pression de service, avec une consommation d'air maîtrisée.
Son design intègre des pièces d'usure facilement remplaçables, assurant une maintenance facilitée.
En résumé, ce KIT FIXE - HUILE 5:1 est une solution complète, fiable et performante pour la distribution d’huile depuis un fût de 200 litres, avec une installation aisée et des composants de qualité professionnelle.
Le KIT FIXE - HUILE 5:1 pour fût 200L avec flexible 4 m est un ensemble complet destiné à la distribution d’huile à partir de fûts de 200 litres. Il comprend une pompe pneumatique 5:1 (référence 975851) équipée d’une canne d’aspiration et d’un clapet, un filtre régulateur, une bonde d’adaptation pour fût ou tonnelet, un pistolet de distribution d’huile avec bec anti-goutte et compteur digital, ainsi qu’un flexible haute pression de 4 mètres de diamètre 1/2".
Les caractéristiques techniques précisent un poids total de 9,50 kg, une canne d’aspiration de 940 mm, une pression de service comprise entre 2 et 6 bars, une pression maximale de 8 bars, un débit maximal de 20 litres par minute (fonctionnant en pratique à 15 L/min) et une consommation d’air de 580 L/min. La pompe est conçue pour une utilisation avec des huiles et s’adapte aux fûts de 180 à 200 litres.
Le flexible est de type haute pression 1SN, avec un raccord de sortie fluide mâle 1/2".
Pour garantir un fonctionnement optimal et la durabilité du matériel, il est recommandé de débrancher le raccord rapide d’alimentation d’air après usage, d’installer un filtre à air pour protéger le moteur pneumatique contre la condensation, d’utiliser un régulateur d’air afin de ne pas dépasser les pressions prescrites (5 à 8 bars), et de vérifier régulièrement l’état du flexible de sortie d’huile.
Ce kit assure une distribution précise et propre de l’huile grâce au pistolet avec bec anti-goutte et au compteur digital, facilitant le contrôle des volumes distribués. L’ensemble est conçu pour une installation facile sur fût de 200 litres, répondant aux exigences des environnements professionnels industriels et ateliers.
Les caractéristiques techniques précisent un poids total de 9,50 kg, une canne d’aspiration de 940 mm, une pression de service comprise entre 2 et 6 bars, une pression maximale de 8 bars, un débit maximal de 20 litres par minute (fonctionnant en pratique à 15 L/min) et une consommation d’air de 580 L/min. La pompe est conçue pour une utilisation avec des huiles et s’adapte aux fûts de 180 à 200 litres.
Le flexible est de type haute pression 1SN, avec un raccord de sortie fluide mâle 1/2".
Pour garantir un fonctionnement optimal et la durabilité du matériel, il est recommandé de débrancher le raccord rapide d’alimentation d’air après usage, d’installer un filtre à air pour protéger le moteur pneumatique contre la condensation, d’utiliser un régulateur d’air afin de ne pas dépasser les pressions prescrites (5 à 8 bars), et de vérifier régulièrement l’état du flexible de sortie d’huile.
Ce kit assure une distribution précise et propre de l’huile grâce au pistolet avec bec anti-goutte et au compteur digital, facilitant le contrôle des volumes distribués. L’ensemble est conçu pour une installation facile sur fût de 200 litres, répondant aux exigences des environnements professionnels industriels et ateliers.
- poids : 9,50 kg
- canne : 940 mm
- flexible : 4 m
- pression de service : 5 bar
- pression maximale : 8 bar
- liquide : huiles
- pompe : 975851
- débit : 20 l/min
- utilisation : fût 200 l
La pompe à huile pneumatique fonctionne en étant alimentée par de l'air comprimé filtré et régulé entre 5 et 10 bars. L'utilisateur doit connecter la pompe directement sur un fût de 200L via un flexible d'aspiration fixé avec un écrou adapté à un trou de 57 mm de diamètre et un filetage 2” BSP. Le flexible de distribution d'huile, relié au pistolet de distribution, doit être fixé avec des raccords de tuyauterie appropriés. Le pistolet s'actionne en appuyant sur son bouton, ce qui permet la distribution d'huile ; le débit s'arrête dès que le bouton est relâché, tout en maintenant le système sous pression.
La pompe doit être alimentée en air comprimé par une prise rapide 1/4” via un flexible adapté, avec un régulateur de pression placé entre la pompe et la conduite d'air pour maintenir la pression optimale. Un interrupteur de coupure peut être utilisé pour arrêter la pompe à tout moment en coupant l'alimentation en air.
L'installation peut être murale en fixant un support à environ 1200 mm de hauteur, en raccordant le tube flexible d'aspiration à la pompe, puis en insérant un adaptateur de bonde dans le fût. Des éléments d'extension modulaires peuvent être ajoutés pour ajuster la longueur du tube d'aspiration selon les besoins.
La pompe est utilisée pour transférer de l'huile de lubrification et des liquides antigel. Elle ne doit pas être utilisée pour d'autres substances.
En cas de fonctionnement non conforme, plusieurs causes et solutions sont prévues, notamment vérifier la pression d'air, nettoyer ou ouvrir la soupape d'admission, remplacer les pièces endommagées ou assurer une alimentation correcte en huile.
Après utilisation, il est nécessaire de couper l'alimentation en air pour éviter toute fuite d'huile. Un entretien hebdomadaire consiste à lubrifier le moteur pneumatique en injectant environ 50 grammes d'huile de vaseline ou autre lubrificateur par le trou d'entrée d'air, puis à faire fonctionner la pompe plusieurs minutes pour lubrifier les pièces mobiles.
Le résultat attendu est une distribution contrôlée d'huile ou de liquide antigel à partir du fût, avec un arrêt immédiat de la distribution lorsque le bouton du pistolet est relâché, tout en maintenant le système sous pression pour éviter les fuites.
La pompe doit être alimentée en air comprimé par une prise rapide 1/4” via un flexible adapté, avec un régulateur de pression placé entre la pompe et la conduite d'air pour maintenir la pression optimale. Un interrupteur de coupure peut être utilisé pour arrêter la pompe à tout moment en coupant l'alimentation en air.
L'installation peut être murale en fixant un support à environ 1200 mm de hauteur, en raccordant le tube flexible d'aspiration à la pompe, puis en insérant un adaptateur de bonde dans le fût. Des éléments d'extension modulaires peuvent être ajoutés pour ajuster la longueur du tube d'aspiration selon les besoins.
La pompe est utilisée pour transférer de l'huile de lubrification et des liquides antigel. Elle ne doit pas être utilisée pour d'autres substances.
En cas de fonctionnement non conforme, plusieurs causes et solutions sont prévues, notamment vérifier la pression d'air, nettoyer ou ouvrir la soupape d'admission, remplacer les pièces endommagées ou assurer une alimentation correcte en huile.
Après utilisation, il est nécessaire de couper l'alimentation en air pour éviter toute fuite d'huile. Un entretien hebdomadaire consiste à lubrifier le moteur pneumatique en injectant environ 50 grammes d'huile de vaseline ou autre lubrificateur par le trou d'entrée d'air, puis à faire fonctionner la pompe plusieurs minutes pour lubrifier les pièces mobiles.
Le résultat attendu est une distribution contrôlée d'huile ou de liquide antigel à partir du fût, avec un arrêt immédiat de la distribution lorsque le bouton du pistolet est relâché, tout en maintenant le système sous pression pour éviter les fuites.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quels sont les critères techniques essentiels pour choisir cette pompe à huile pneumatique 5:1 ?
La pompe doit être compatible avec un fût de 200L et fonctionner sous une pression de service de 5 bar, avec une pression maximale tolérée de 8 bar. Elle doit disposer d’un débit suffisant, ici 20 l/min, et être équipée d’un flexible haute pression d’au moins 4 mètres. La présence d’un filtre régulateur et d’un compteur digital est un plus pour le contrôle et la sécurité du transfert d’huile.
Comment s’effectue l’installation de ce kit sur un fût de 200 litres ?
Le kit s’installe directement sur un fût via une bonde adaptée à un trou de 57 mm de diamètre avec un filetage 2” BSP. La pompe est fixée sur un support mural à environ 1200 mm de hauteur. Le flexible d’aspiration est raccordé à la pompe avec un collier, puis l’aspiration rigide est insérée dans le flexible et fixée. Le pistolet de distribution se connecte au flexible de sortie avec des raccords adaptés.
Quelles sont les précautions d’usage pour garantir la sécurité et la fiabilité du matériel ?
Il est impératif de filtrer l’air comprimé pour éviter poussières et humidité, de ne pas dépasser une pression d’alimentation de 10 bars, et de couper l’alimentation en air après chaque utilisation pour éviter les fuites. Il faut également porter des gants résistants à l’huile et positionner le pistolet pour éviter toute ouverture accidentelle du circuit.
Quels sont les signes d’un dysfonctionnement et comment les résoudre ?
En cas de pompe ne fonctionnant pas, vérifier la pression d’air et l’absence d’obstruction. Des fuites peuvent indiquer des joints ou pistons endommagés nécessitant leur remplacement. Un débit faible peut être dû à une alimentation insuffisante en huile ou à des pièces usées. Le manuel détaille les causes possibles et les solutions associées.
Comment s’assurer de la durabilité et de l’entretien de la pompe ?
Un entretien hebdomadaire consiste à injecter environ 50 g d’huile de vaseline ou autre lubrifiant dans l’entrée d’air, puis à faire fonctionner la pompe plusieurs minutes pour lubrifier les pièces mobiles. Il est conseillé de vider l’huile usagée du tube d’aspiration après usage et de vérifier régulièrement l’état du flexible. L’utilisateur ne doit effectuer que les opérations d’entretien de routine.
