Kit Fixe - Huile 5:1 POUR IBC RENSON - 975856
Référence : U003975856
Découvrez Kit Fixe - Huile 5:1 POUR IBC RENSON - 975856 disponible à l'achat
- Distribution précise avec compteur digital 5 chiffres
- Débit nominal de 15 l/min et pression max 8 bar
- Flexible de 4 mètres pour une grande mobilité
- Installation simple avec raccord air 1/4 et téflon
- Conçu pour huiles moteur haute viscosité en cuve IBC 1000 l
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
2 documents
Voir plus de documents

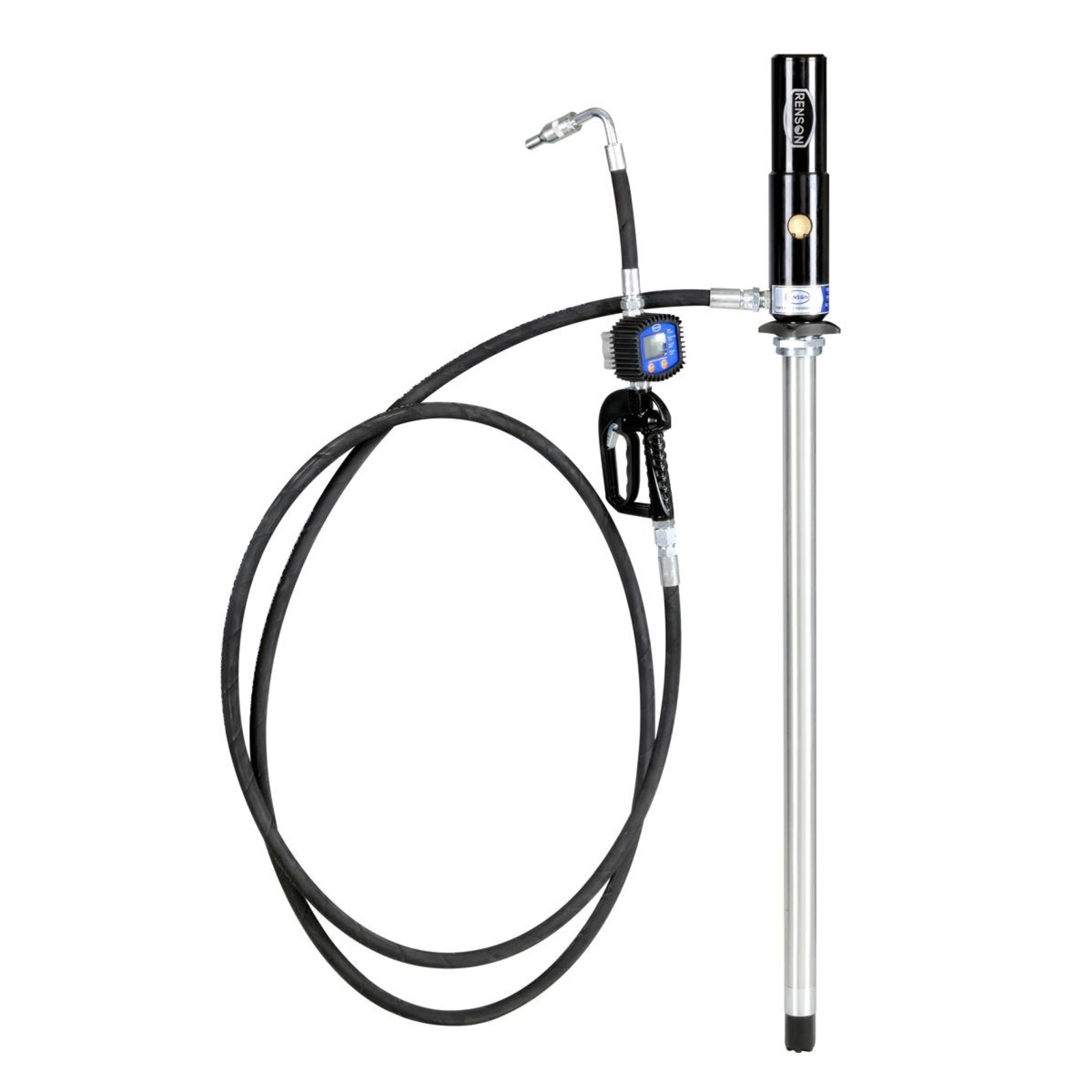

Le Kit Fixe - Huile 5:1 POUR IBC RENSON (référence 975856) est une solution complète et performante conçue pour la distribution d’huile moteur à haute viscosité à partir de cuves IBC de 1000 litres.
Ce kit comprend une pompe à huile pneumatique avec un rapport de compression 5:1 (référence 970325), un pistolet équipé d’un compteur digital pour un suivi précis du volume distribué, un flexible de 4 mètres, ainsi qu’une rallonge de 250 mm spécialement adaptée aux cuves de 1000 litres (référence 970341).
La pompe fonctionne avec un raccord d’entrée d’air de 1/4", supporte une pression de service comprise entre 2 et 6 bars, et peut atteindre une pression maximale de 8 bars.
Le débit maximal est de 20 litres par minute, avec un débit nominal de 15 litres par minute.
La consommation d’air est de 580 litres par minute.
Le poids total du kit est de 9,5 kg.
La canne rigide mesure 940 mm de longueur avec un diamètre de 42 mm.
Le flexible est de type HP 1SN, d’une longueur de 4 mètres, avec un raccord de sortie fluide de type M 1/2".
Le pistolet digital intègre un compteur à affichage numérique 5 chiffres, précis à la deuxième décimale, affichant le volume distribué par prise ainsi que le totalisateur.
Il permet de choisir entre quatre unités de mesure : litres (L), gallons (GAL), pintes (PT) et quarts (QT).
Le compteur fonctionne avec une batterie lithium CR2 3V d’une durée de vie estimée à 8 ans, soit environ 500 000 litres distribués.
L’installation nécessite l’utilisation de téflon pour assurer l’étanchéité du raccord d’entrée d’huile en 1/2".
Le compteur numérique est équipé de deux boutons (« Déplacer » et « Réinitialiser ») permettant la réinitialisation des volumes, le passage en mode étalonnage, et le changement d’unité de mesure.
Ce kit est idéal pour une utilisation sur des cuves IBC de 1000 litres contenant des huiles moteur à haute viscosité.
Il garantit une distribution précise, fiable et adaptée aux conditions industrielles, avec des performances optimales en termes de débit et de pression.
Le pistolet est conçu pour un usage sécurisé, avec un verrouillage de gâchette pour maintenir la transmission d’huile sans effort continu.
Il est recommandé de respecter les conditions d’utilisation, notamment une température comprise entre -10 °C et 60 °C, et d’utiliser exclusivement des huiles lubrifiantes.
Le kit est livré en conditionnement complet prêt à l’emploi et doit être stocké dans des conditions adaptées pour préserver ses performances.
Un guide de dépannage est disponible pour résoudre rapidement les éventuels problèmes liés à des fuites, des dysfonctionnements du compteur ou des joints.
En résumé, ce kit fixe RENSON offre une solution technique avancée et complète pour la distribution d’huile moteur à partir d’IBC, alliant robustesse, précision et facilité d’utilisation.
La pompe fonctionne avec un raccord d’entrée d’air de 1/4", supporte une pression de service comprise entre 2 et 6 bars, et peut atteindre une pression maximale de 8 bars. Le débit maximal est de 20 litres par minute, avec un débit nominal de 15 litres par minute. La consommation d’air est de 580 litres par minute. La canne rigide mesure 940 mm de longueur avec un diamètre de 42 mm. Le poids total du kit est de 9,5 kg.
Le pistolet digital intègre un compteur affichant le volume distribué par prise ainsi que le totalisateur, avec une précision à la deuxième décimale. Il permet de choisir entre quatre unités de mesure : litres (L), gallons (GAL), pintes (PT) et quarts (QT). Le compteur fonctionne avec une batterie lithium CR2 3V d’une durée de vie estimée à 8 ans, soit environ 500 000 litres distribués. Deux boutons permettent la réinitialisation des volumes, le passage en mode étalonnage, et le changement d’unité de mesure.
L’installation nécessite l’utilisation de téflon pour assurer l’étanchéité du raccord d’entrée d’huile en 1/2". Le pistolet est conçu pour un usage sécurisé, avec un verrouillage de gâchette permettant de maintenir la transmission d’huile sans effort continu.
Ce kit est idéal pour une utilisation industrielle sur des cuves IBC de 1000 litres contenant des huiles moteur à haute viscosité. Il garantit une distribution précise, fiable et adaptée aux conditions d’utilisation, avec des performances optimales en termes de débit et de pression.
Il est recommandé de respecter une plage de température d’utilisation comprise entre -10 °C et 60 °C et d’utiliser exclusivement des huiles lubrifiantes. Le kit doit être stocké dans des conditions adaptées pour préserver ses performances. Un guide de dépannage est disponible pour résoudre rapidement les éventuels problèmes liés à des fuites, dysfonctionnements du compteur ou joints.
En résumé, ce kit fixe RENSON allie robustesse, précision et facilité d’utilisation pour une distribution efficace d’huile moteur à partir d’IBC.
- raccord d'entrée air : 1/4"
- rapport de compression : 5:1
- débit max : 20 l/min
- poids : 9,50 kg
- canne : 940 mm
- flexible : 4 m
- pression de service : 2 - 6 bar
- pompe : 975851
- consommation d'air : 580 l/min
- liquide : huiles
- débit : 15 l/min
- pression max : 8 bar
- diamètre canne : 42 mm
- raccord de sortie fluide : m 1/2"
- type de flexible : hp 1sn
- utilisation : ibc 1000 l
Pour démarrer la distribution, il faut actionner la gâchette du pistolet. Un verrouillage de gâchette peut être activé pour maintenir la transmission d’huile sans effort continu sur la gâchette. La distribution s’effectue sous une pression comprise entre 2 et 6 bars, avec un débit nominal de 15 litres par minute.
Le pistolet intègre un compteur digital à affichage numérique 5 chiffres qui affiche le volume distribué par prise ainsi que le totalisateur. Ce compteur permet de choisir entre quatre unités de mesure (litres, gallons, pintes, quarts). Deux boutons permettent de réinitialiser les volumes, de passer en mode étalonnage et de changer l’unité de mesure.
Avant la mise en service, il faut vérifier que les connexions sont étanches en utilisant du téflon au raccord d’entrée d’huile en 1/2". Il est conseillé de vérifier l’absence de fuites et d’assurer que la pression, la plage de débit et le type de fluide correspondent aux spécifications.
En cas de fonctionnement non conforme, un guide de dépannage est disponible pour traiter les problèmes tels que un écoulement lent ou nul, des fuites au niveau du pivot, de la buse, des valves ou du compteur, ainsi que des dysfonctionnements du compteur comme un affichage absent ou une mauvaise lecture. Les actions correctives consistent notamment à vérifier et nettoyer les filtres, resserrer les raccords, remplacer les joints toriques, vérifier ou remplacer la batterie du compteur, ou réinitialiser le facteur de correction.
La plage de température d’utilisation recommandée est comprise entre -10 °C et 60 °C. Le kit doit être stocké dans des conditions adaptées pour préserver ses performances.
Ainsi, l’utilisation consiste à raccorder le kit à la cuve et à l’air comprimé, à actionner la gâchette pour distribuer l’huile, à suivre les volumes via le compteur digital et à effectuer les réglages ou interventions nécessaires en cas d’anomalies, tout en respectant les conditions d’utilisation indiquées.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Ce kit est-il compatible avec toutes les cuves IBC ?
Le Kit Fixe - Huile 5:1 est spécifiquement conçu pour une utilisation avec des cuves IBC de 1000 litres. Il comprend une rallonge de 250 mm adaptée à ce format précis, garantissant une installation et une distribution optimales.
Quel type d’huile peut-on distribuer avec ce kit ?
Ce kit est destiné exclusivement à la distribution d’huiles lubrifiantes, notamment des huiles moteur à haute viscosité. Il ne convient pas à d’autres fluides ou liquides.
Quelles sont les caractéristiques techniques importantes pour le choix de ce kit ?
La pompe pneumatique fonctionne avec un rapport de compression 5:1, supporte une pression de service entre 2 et 6 bars, et peut atteindre jusqu’à 8 bars en pression maximale. Le débit nominal est de 15 litres par minute avec un débit maximal de 20 litres par minute. Le flexible a une longueur de 4 mètres et la canne rigide mesure 940 mm de long avec un diamètre de 42 mm.
Comment fonctionne le compteur digital intégré au pistolet ?
Le pistolet est équipé d’un compteur digital à affichage 5 chiffres, précis à la deuxième décimale, qui affiche le volume distribué par prise ainsi que le totalisateur. Il propose quatre unités de mesure (litres, gallons, pintes, quarts) et fonctionne avec une batterie lithium CR2 3V d’une durée de vie estimée à 8 ans ou environ 500 000 litres distribués. Deux boutons permettent de réinitialiser les volumes, changer d’unité et accéder au mode étalonnage.
Quelles précautions d’installation faut-il respecter ?
Lors de l’installation, il est nécessaire d’utiliser du téflon pour assurer l’étanchéité du raccord d’entrée d’huile en 1/2". Il faut également vérifier que toutes les connexions sont bien serrées pour éviter les fuites. L’installation doit respecter les plages de pression et température indiquées (-10 °C à 60 °C).
Quelles sont les recommandations d’utilisation pour le pistolet ?
Le pistolet dispose d’un verrouillage de gâchette permettant de maintenir la distribution sans effort continu. Il faut s’assurer de relâcher la pression avant toute vérification ou réparation. L’usage doit respecter les conditions techniques, notamment l’utilisation d’huiles lubrifiantes et la plage de température recommandée.
Comment entretenir et dépanner le compteur digital ?
Le compteur peut être étalonné via les boutons « Déplacer » et « Réinitialiser » selon une procédure précise. La batterie doit être remplacée lorsqu’un signal de batterie faible apparaît. En cas de dysfonctionnement (fuite, absence d’affichage, mauvaise lecture), il est conseillé de vérifier joints, filtres, et connexions, puis de procéder au remplacement des pièces défectueuses selon le guide de dépannage fourni.
