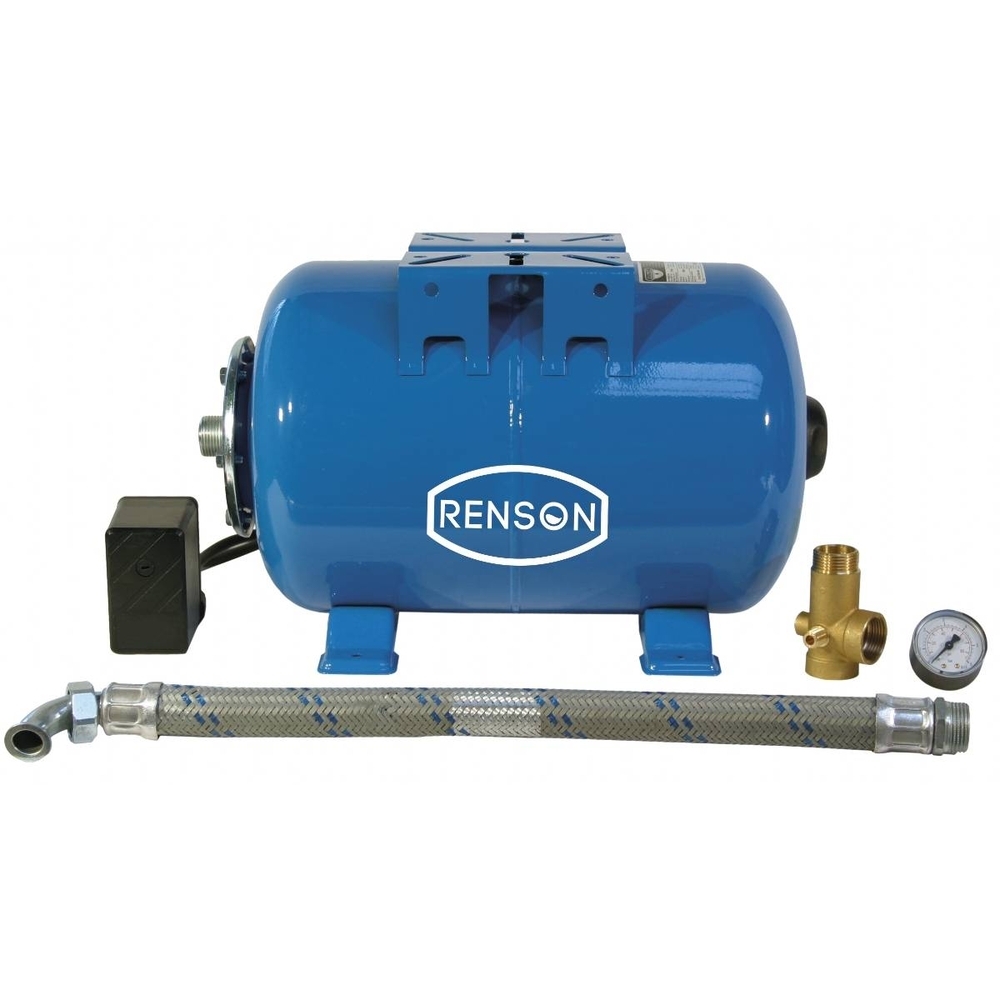

KIT RESERVOIR HORIZONTAL 25L POUR POMPE DE SURFACE - RENSON - 103294

Le Kit Réservoir Horizontal 25L pour Pompe de Surface RENSON (référence 103294) est un système de surpression conçu pour des installations résidentielles et industrielles nécessitant des débits d’eau importants.

Ce kit fonctionne à pression d'air (vase d'expansion) et offre une capacité de 25 litres avec une pression maximale de 8 bars.
Sa conception horizontale permet un gain d'espace et facilite son installation grâce à ses dimensions précises : 300 mm de longueur, 470 mm de hauteur et 300 mm de largeur.

Le réservoir est équipé d’une vessie alimentaire interchangeable en caoutchouc EPDM, reconnue pour son élasticité qui assure une expansion totale à l’intérieur du réservoir.
Cette vessie garantit une séparation totale entre l'eau et l'air ainsi qu'entre l'eau et les parties métalliques du réservoir, assurant ainsi une meilleure durabilité et performance.
La version horizontale comprend une plaque de support universelle permettant l’installation directe de la pompe sur le réservoir.

Le kit intègre également plusieurs composants techniques essentiels : un pressostat, un manomètre, un clapet anti-retour et un raccord 5 voies.
Un flexible tressé est également inclus pour faciliter les connexions.

Le cadre d’utilisation est adapté à des températures de service allant de -10 °C à +99 °C.
La pression de précharge recommandée est de 2,5 bars.

Pour l’installation, il est impératif qu’elle soit réalisée par du personnel spécialisé dans un local couvert, à l’abri des intempéries et des fluides agressifs.
Le lieu doit pouvoir supporter le poids du réservoir et disposer de conduites d’évacuation adaptées ainsi que des dispositifs de sécurité.
Le réservoir doit être monté avec le raccord d’eau orienté vers le bas et correctement mis à la terre.

Avant la mise en service, il est conseillé de laver les conduites et l’équipement, en utilisant des solutions détergentes adaptées pour les systèmes de chauffage et un rinçage à débit élevé pour le côté sanitaire.

L’entretien annuel doit être effectué par un technicien spécialisé lorsque le système est arrêté, froid, vidé et déconnecté des alimentations électriques.
Il comprend le contrôle et le réglage de la pression de préchargement, la vérification de l’état d’usure du réservoir et de la vessie, avec remplacement si nécessaire.
Pour le nettoyage de la surface externe, seuls de l’eau et des détergents neutres doivent être utilisés.

Ce réservoir à pression a été conçu, fabriqué et testé conformément à la Directive 2014/68/UE.

• capacité : 25 L
• pression max : 8 bar
• modèle : RH
• longueur : 300 mm
• hauteur : 470 mm
• largeur : 300 mm
• orientation réservoir : horizontal
• vessie alimentaire interchangeable en caoutchouc EPDM
• séparation totale entre l'eau et l'air
• séparation totale entre l'eau et les parties métalliques du réservoir
• pressostat : oui
• manomètre : oui
• clapet anti-retour : oui
• raccord 5 voies : oui
• flexible tressé : oui
• température de service : -10 °C à +99 °C
• pression de précharge recommandée : 2,5 bar
• plaque de support universelle pour installation directe de la pompe sur le réservoir

Le kit réservoir horizontal de 25 litres fonctionne dans des systèmes de surpression à pression d'air. Son principe d’utilisation repose sur la détente de l’air comprimé dans le réservoir par le volume d’eau utilisé, ce qui entraîne une diminution progressive de la pression jusqu’à un seuil appelé « pression d’enclenchement ». À ce moment, la pompe se remet en marche pour pomper de l’eau et comprimer l’air jusqu’à atteindre la « pression de déclenchement », seuil pour lequel la pompe s’arrête. La capacité utile entre ces deux pressions représente une faible partie du volume total du réservoir.

L’installation doit être réalisée par un personnel spécialisé, dans un local couvert, protégé des intempéries et des fluides agressifs. Le réservoir doit être posé sur un support stable, avec le raccord d’eau orienté vers le bas, et connecté à l’installation en prévoyant une mise à la terre correcte. Avant mise en service, le système doit être froid et vide. La pression de préchargement doit être réglée sur une valeur adaptée au fonctionnement. Un essai d’étanchéité doit être effectué pour vérifier les connexions.

Ce kit est utilisé dans des contextes résidentiels ou industriels où des débits d’eau importants sont nécessaires. Il est prévu pour fonctionner dans une plage de température de service allant de -10 °C à +99 °C.

En cas de fonctionnement non conforme, il est recommandé de vider le réservoir si celui-ci doit rester à l’arrêt à des températures inférieures à zéro. L’entretien doit être réalisé au moins une fois par an par un technicien spécialisé, lorsque le système est arrêté, froid, vidé et déconnecté de toute alimentation électrique. Cet entretien inclut le contrôle et, si nécessaire, le rétablissement de la pression de préchargement, la vérification de l’état d’usure du réservoir et de la vessie, avec remplacement de cette dernière si besoin.

Avant la mise en service, il est conseillé de laver les conduites et l’équipement. Le nettoyage de la surface externe doit se faire uniquement avec de l’eau et des détergents neutres.

Le résultat attendu est un fonctionnement stable du système de surpression, avec une régulation automatique de la pompe entre les pressions d’enclenchement et de déclenchement, assurant un débit d’eau adapté aux besoins exprimés.
