Monte matériaux ALTRAD 150 kg hauteur 10 m MV10M
Découvrez Monte matériaux ALTRAD 150 kg hauteur 10 m MV10M disponible à l'achat
- Charge maximale de 150 kg sur une hauteur jusqu’à 15 m
- Vitesse de levage rapide de 17 m/min pour un gain de temps
- Genouillère réglable de 0° à 45° pour une installation flexible
- Système de sécurité complet avec blocage automatique du câble
- Chariot robuste avec ridelles amovibles et 4 galets protégés
Livraison offerte pour les professionnels !
à partir de 600 € TTC d’achat
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
-
Paiement sécurisé -
Des experts techniques -
Retour facile sous 14 jours*
Caractéristiques techniques
- version de base hauteur 10 m, hauteur maxi 15 m
- moteur monophasé 230 V / 50 Hz, puissance 0,74 kW
- poids : 157 kg
- vitesse de levage : 17 m/min
- câble galvanisé ø 5 mm anti-giratoire, longueur 33 m
- fin de course haut et bas en 24 V
- boîtier de télécommande 24 V sur fil, longueur 3 m
- système de mise à la terre
- chariot avec ridelles amovibles et 4 galets protégés avec système automatique de blocage
- genouillère réglable de 0° à 45°
- arrêt par limiteur de mou du câble
- indicateurs d’inclinaison et du nombre d’appuis sur échelle départ et chariot
Description

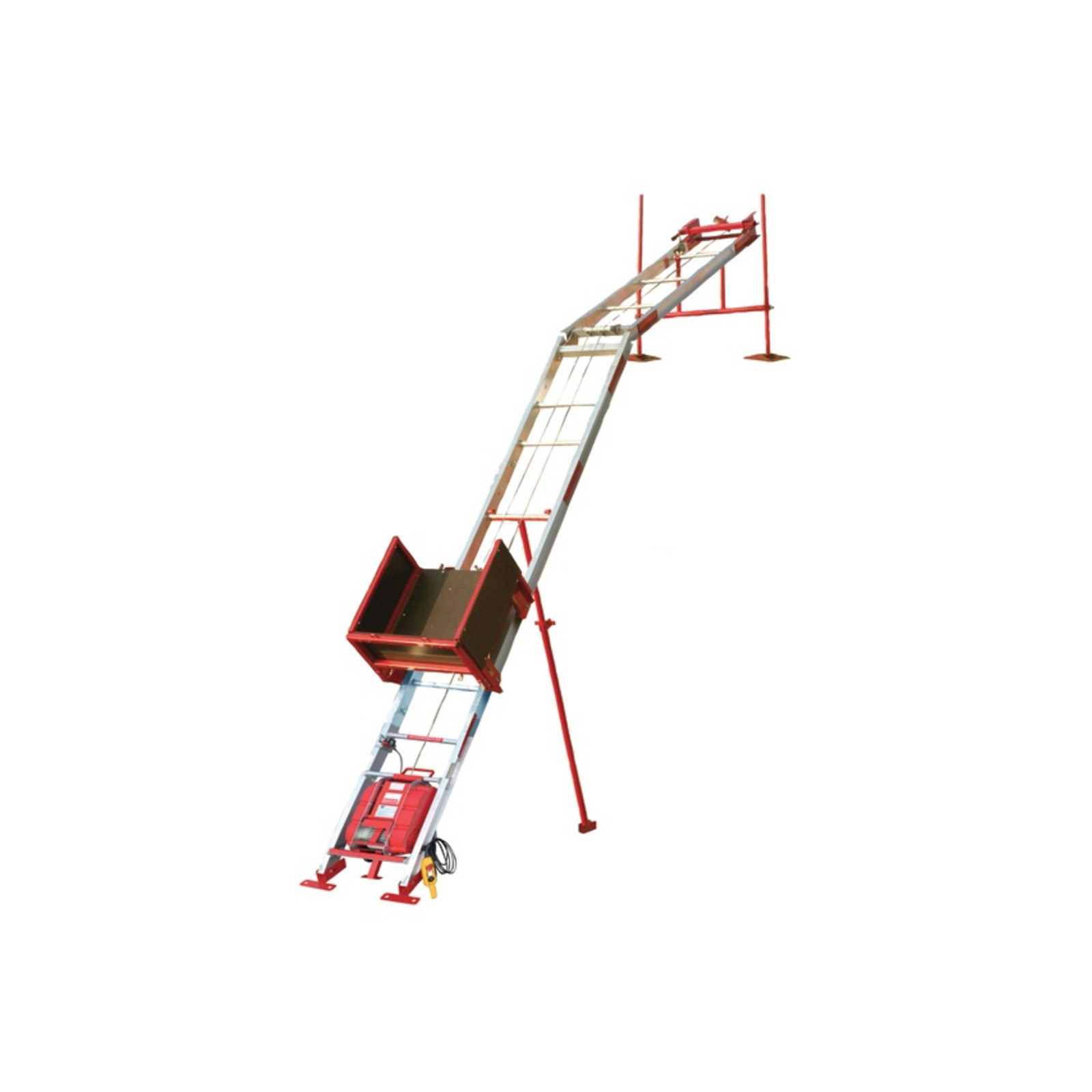

Le monte matériaux ALTRAD MV10M est un appareil de levage conçu pour une charge maximale de 150 kg et une hauteur d’utilisation standard de 10 mètres, extensible jusqu’à 15 mètres.
Ce monte matériaux est fabriqué en France et conforme aux normes CE et NF.
Il est réalisé à partir d’échelles emboîtables en aluminium, légères et robustes, avec une ossature d’échelle de 1 mètre ou 2 mètres, assemblées par éclisses en acier et vis de serrage.
La version de base comprend une échelle de base de 1 mètre avec pieds articulés pour fixation au sol, des échelles supplémentaires de 1 mètre et 2 mètres, une genouillère réglable de 0° à 45°, un élément de tête avec poulie de renvoi, un chariot équipé de ridelles amovibles, un treuil monophasé 230 V / 50 Hz d’une puissance de 0,74 kW, et un câble galvanisé anti-giratoire de 5 mm de diamètre et 33 mètres de longueur.
Le monte matériaux est de catégorie 3, interdit à l’accès et au transport du personnel.
Il peut être installé à la verticale ou incliné grâce à la genouillère réglable.
Le chariot mobile est équipé de 4 galets protégés avec un système automatique de blocage en cas de problème du câble.
Des dispositifs de sécurité sont intégrés : arrêt par limiteur de mou du câble, arrêt en butée de fin de course haute et basse, indicateurs d’inclinaison et du nombre d’appuis sur l’échelle de départ et sur le chariot, lucarne de contrôle de l’enroulement du câble.
Le treuil est monté sur roues pour une manutention aisée.
La vitesse nominale de levage est de 15 à 17 mètres par minute selon les sources.
Le treuil fonctionne avec un frein moteur par absence de courant.
La télécommande filaire est en 24 V avec une longueur de câble de 3 mètres.
Le système de mise à la terre est prévu via un boulon en bronze placé sur l’échelle de base, à relier à une tresse et un piquet galvanisé (non fournis).
Le chariot mesure environ 690 x 720 mm, avec un panneau arrière de 750 x 300 mm et des ridelles latérales de 700 x 300 mm.
Quatre anneaux d’amarrage soudés sur le chariot permettent de sangler les charges.
Deux garde-corps démontables sont également prévus pour retenir les charges.
La genouillère est réglable de 0 à 45°, munie de deux rouleaux pour faciliter le passage du câble.
Elle peut être couplée à une deuxième genouillère pour un réglage jusqu’à 90°.
L’élément de tête permet de renvoyer le câble via une poulie baguée.
Les fins de course haute et basse sont fixés sur les profils en U des échelles.

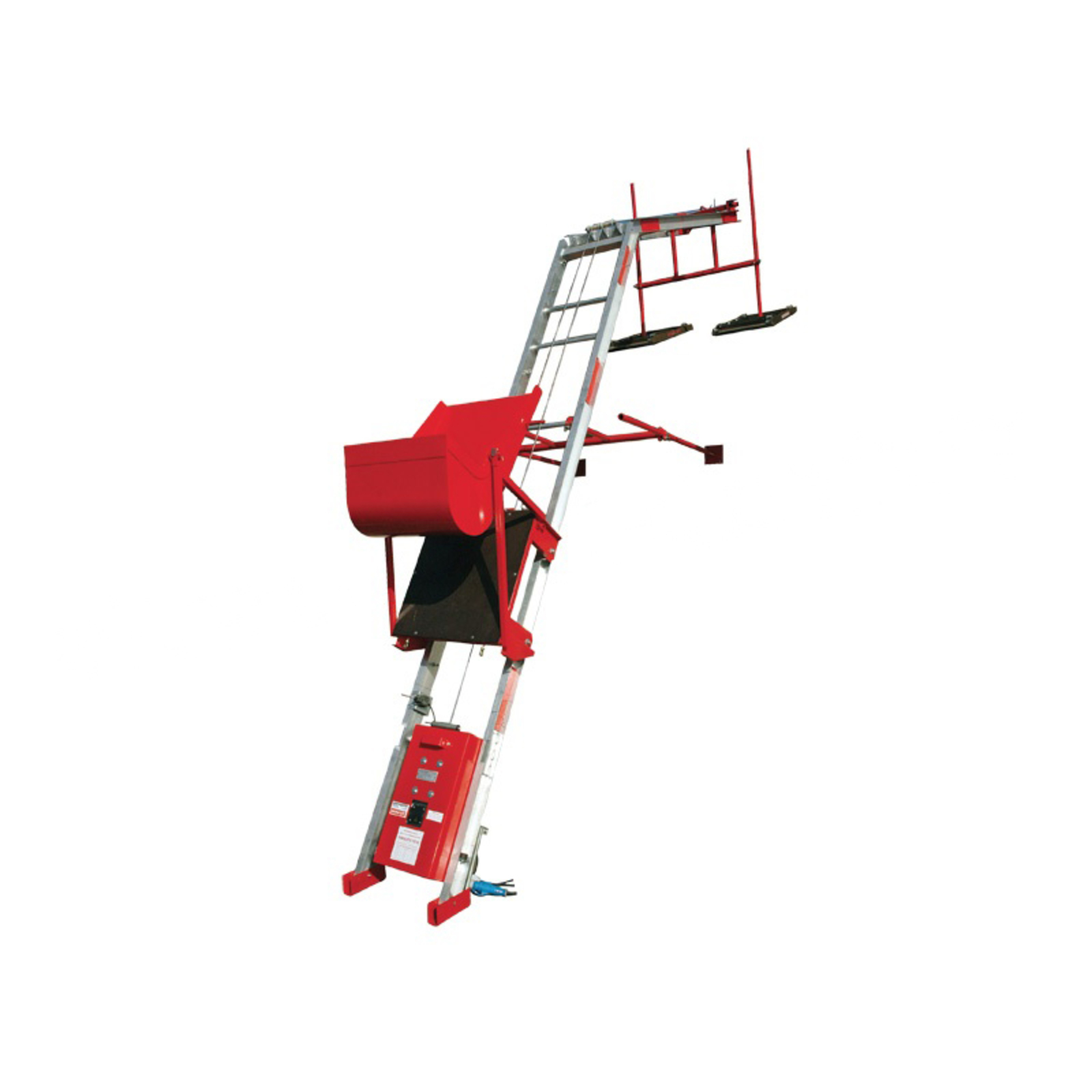

La benne pendulaire en option a une capacité de 60 litres et se fixe sur un support spécifique.
Une goulotte de benne est également disponible pour faciliter le déversement des matériaux.

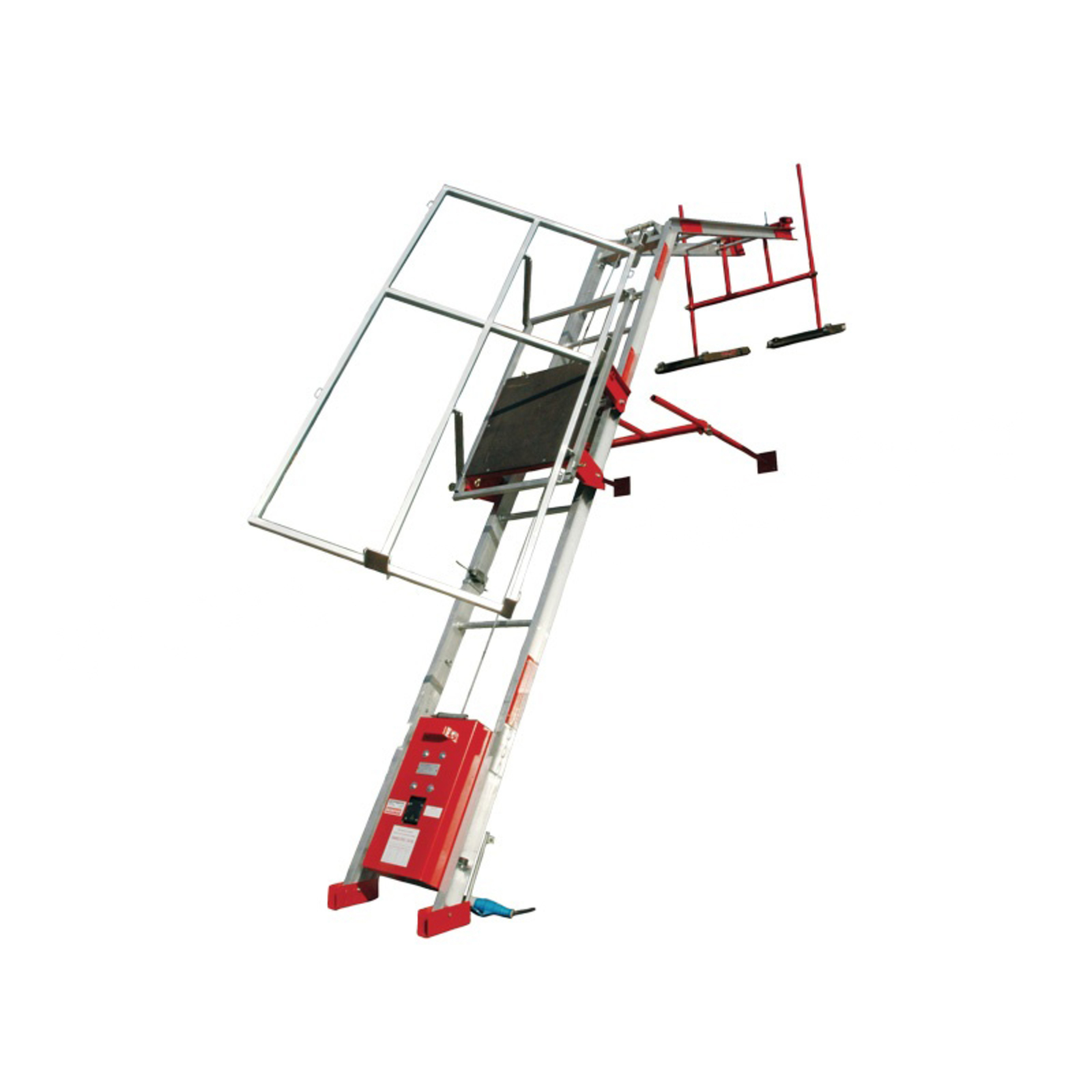

Un porte-plaque en aluminium et un pack plaquiste sont proposés pour les usages spécifiques.
Le monte matériaux peut être complété par différents packs d’accessoires : pack étaiement, pack confort (+5 m), pack maçon.
Le pack étaiement comprend un étai réglable de 2 m à 3,10 m et un tréteau de tête.
Le pack confort propose des échelles supplémentaires pour rallonger la structure.
L’installation nécessite un calage et un amarrage rigoureux selon un tableau précis des distances maximales entre amarrages, variant selon la pente de l’ossature.
Le monte matériaux doit être utilisé à partir d’une pente minimale de 14° (25 %) jusqu’à la verticale.
Il est indispensable de vérifier la résistance des supports et des appuis, en particulier la pression au sol qui peut atteindre jusqu’à 2,42 kg/cm² sous l’étai.
Les conditions d’utilisation recommandent de ne pas dépasser une vitesse de vent de 70 km/h en service avec charge, et de suspendre l’utilisation au-delà.
Il est interdit d’utiliser le monte matériaux comme échelle d’accès ou pour le transport de personnes.
La maintenance et l’entretien doivent être réalisés par un opérateur qualifié.
Il convient de vérifier régulièrement l’état du câble, le fonctionnement des dispositifs de sécurité, du frein moteur, des galets et des amarrages.
En résumé, le monte matériaux ALTRAD MV10M est un équipement professionnel, robuste et sécurisé, adapté au levage de charges jusqu’à 150 kg sur des hauteurs allant jusqu’à 15 mètres.
Il offre une grande modularité grâce à ses accessoires et options, et répond aux exigences de sécurité et de conformité pour les travaux de bâtiment.
Guide d'utilisation
L’installation commence par le calage et la fixation au sol de l’échelle de base, avec un amarrage rigoureux de l’ensemble de la structure selon un tableau précis des distances maximales entre amarrages, variant selon la pente. Le câble de levage est passé dans les rouleaux de la genouillère et la poulie de renvoi de l’élément de tête, puis fixé au chariot.
Le treuil est fixé sur l’échelle de base, et son fonctionnement est contrôlé par une télécommande filaire. L’utilisateur actionne le treuil pour lever ou descendre la charge sur le chariot, qui circule dans les rails en U des échelles, guidé par des galets protégés et équipé d’un système automatique de blocage en cas de problème du câble.
Le monte matériaux est destiné exclusivement au levage de charges jusqu’à 150 kg et interdit au transport ou à l’accès du personnel. Il ne doit pas être utilisé comme échelle d’accès. L’utilisation est suspendue au-delà d’une vitesse de vent de 70 km/h avec charge. Avant la première mise en service, plusieurs courses du chariot sans charge doivent être effectuées pour vérifier le bon fonctionnement des dispositifs de sécurité et la tenue des amarrages.
Les charges sont amarrées au chariot à l’aide des anneaux soudés et peuvent être retenues par des garde-corps démontables. Le démontage s’effectue en sens inverse du montage, avec le chariot placé sur les butées de l’échelle de base.
La maintenance et l’entretien doivent être réalisés par un opérateur qualifié, avec des vérifications régulières du câble, des dispositifs de sécurité, du frein moteur, des galets et des amarrages.
FAQ : Questions / Réponses :
Quelle est la charge maximale et la hauteur d’utilisation du monte matériaux ALTRAD MV10M ?
Le monte matériaux ALTRAD MV10M permet de lever des charges jusqu’à 150 kg sur une hauteur standard de 10 mètres, extensible jusqu’à 15 mètres maximum grâce aux échelles emboîtables. Il est conçu pour une utilisation professionnelle avec une plage d’utilisation de la charge maximale entre 14° et 90° d’inclinaison.
Quels dispositifs de sécurité sont intégrés au monte matériaux ?
Ce monte matériaux de catégorie 3 est équipé de multiples dispositifs de sécurité : arrêt automatique par limiteur de mou du câble, arrêt en butée de fin de course haute et basse, indicateurs d’inclinaison et du nombre d’appuis sur l’échelle de départ et sur le chariot, lucarne de contrôle de l’enroulement du câble, ainsi qu’un système de blocage automatique des galets du chariot en cas de problème du câble.
Comment se règle et s’installe la genouillère du monte matériaux ?
La genouillère est réglable de 0° à 45° pour permettre une installation verticale ou inclinée. Elle est munie de deux rouleaux facilitant le passage du câble et peut être couplée à une deuxième genouillère pour un réglage allant jusqu’à 90°. L’installation doit impérativement inclure un calage et un amarrage rigoureux selon un tableau précis des distances maximales entre amarrages.
Quels sont les éléments principaux composant le monte matériaux et leurs poids ?
Le monte matériaux comprend notamment : une échelle de base de 1 mètre (17 kg), des échelles supplémentaires de 1 mètre (7,7 kg) et 2 mètres (12 kg), un treuil monophasé (40 kg), un chariot (21 kg), une genouillère (15,2 kg), des ridelles amovibles (15 kg), et un élément de tête (13,4 kg). Ces éléments sont assemblés par éclisses en acier avec vis de serrage.
Quelles sont les conditions d’utilisation et les limites à respecter ?
Le monte matériaux ne doit pas être utilisé comme échelle d’accès ni pour le transport de personnes. Il est interdit d’utiliser le monte matériaux au-delà d’une vitesse de vent de 70 km/h en service avec charge, et l’utilisation doit être suspendue au-delà. La structure ne doit pas dépasser 15 mètres de hauteur, et la pente d’utilisation doit être comprise entre 25 % (14°) et la verticale.
Quels accessoires peuvent compléter le monte matériaux ALTRAD MV10M ?
Plusieurs packs d’accessoires sont disponibles : un pack étaiement (avec étai réglable et tréteau de tête), un pack confort pour rallonger la structure, un pack maçon avec benne pendulaire de 60 litres et goulotte, ainsi que des supports spécifiques comme un porte-plaque en aluminium. Ces accessoires permettent d’adapter le monte matériaux à différents usages professionnels.
Quelles sont les recommandations pour la maintenance et l’entretien ?
La maintenance doit être réalisée par un opérateur qualifié. Il est essentiel de vérifier régulièrement l’état du câble de levage, le bon fonctionnement des dispositifs de sécurité, du frein moteur, des galets, ainsi que la tenue des amarrages. Toute intervention doit être effectuée après coupure de l’alimentation électrique et en respectant les consignes de sécurité.
