Monte-matériaux HAEMMERLIN Maxial Compact 10 M 150 KG - 312150151

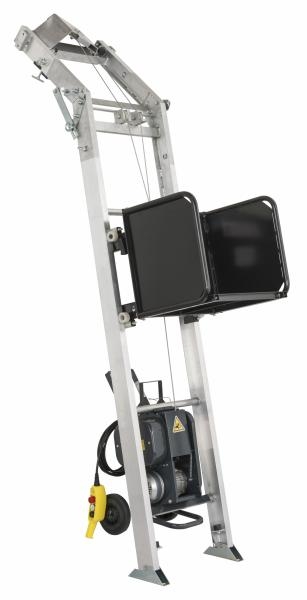

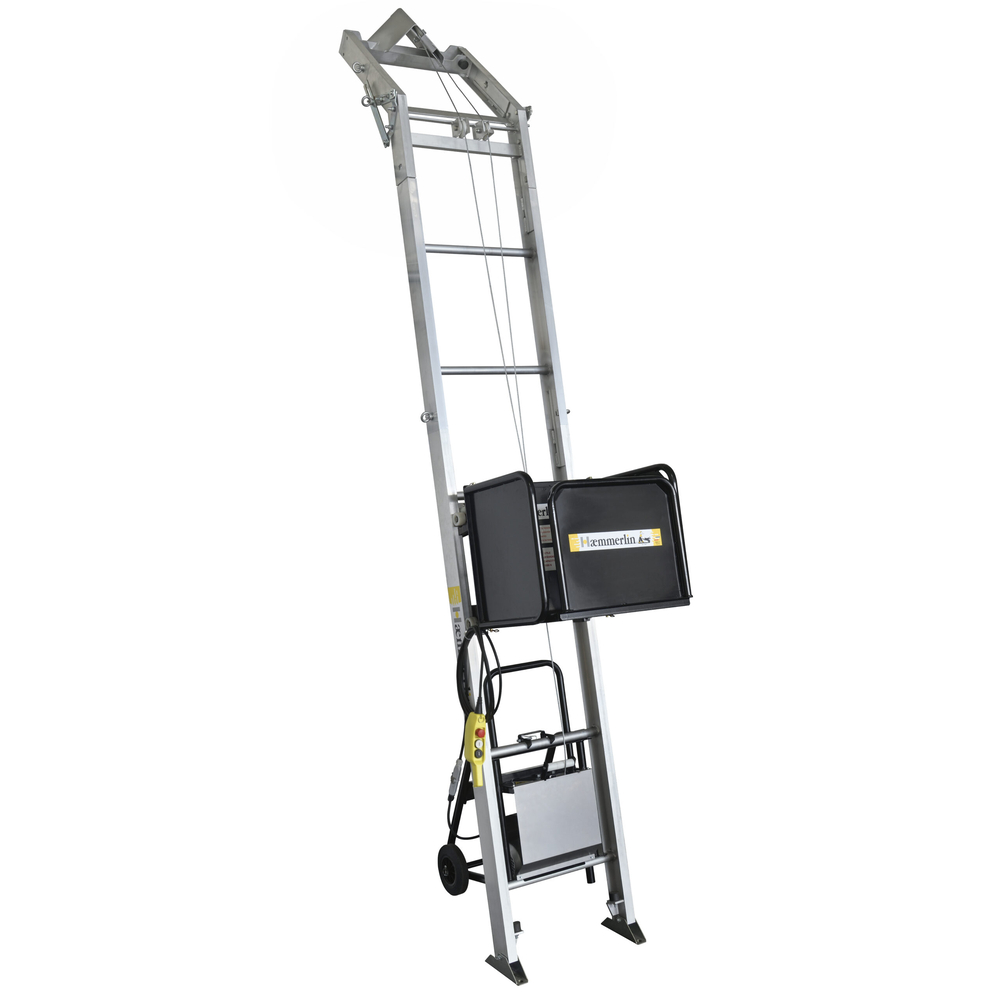

Le monte-matériaux HAEMMERLIN Maxial Compact 10 M 150 KG est un équipement de chantier conçu pour le levage de matériaux avec une charge utile maximale de 150 kg. Il est constitué d’échelles emboîtables en profil aluminium, garantissant robustesse, résistance et légèreté, tout en étant inoxydable. La hauteur de travail standard est de 10 mètres, extensible jusqu’à 15 mètres à l’oblique ou à la verticale avec l’ajout de composants spécifiques. Ce monte-matériaux est équipé d’un treuil électrique monophasé 220 V / 50 Hz d’une puissance de 0,85 kW, protégé thermiquement, permettant une vitesse de levage de 20 mètres par minute. Le treuil est facilement démontable et monté sur roues pour faciliter la manutention. Il est doté d’une télécommande détachable 24 V, offrant un contrôle précis et sécurisé. La sécurité est renforcée par un système parachute intégré au chariot standard, une sécurité basse assurée par un mou de câble intégré au treuil et une sécurité haute par fin de course. Le système de montage utilise des boulons rapides Easy Bolt, permettant un assemblage sans outils, rapide et fiable. Le monte-matériaux comprend une genouillère en aluminium simple pli réglable de 0 à 40°, offrant une souplesse d’ajustement adaptée aux différents angles d’installation. Les échelles disponibles pour l’ajustement sont de 0,5 m, 1 m et 2 m, permettant une configuration modulable selon les besoins du chantier. Un plateau couvreur intégré au chariot est équipé de ridelles latérales amovibles, avec une capacité de 124 litres et des dimensions de 556 x 446 x 502 mm. Une ridelle frontale est disponible en option pour les travaux à la verticale. Le monte-matériaux est conçu pour une installation rapide grâce aux éléments pré-montés, notamment le chariot à plateau couvreur et les butoirs bas intégrés dans l’échelle de base. Le conditionnement standard comprend une échelle de base de 2 m, trois échelles rallonges de 2 m, une rallonge de 1 m, la genouillère réglable, une traverse de tête de 0,30 m, le treuil complet avec câble de 33 m de longueur et diamètre 5 mm, une télécommande complète avec câble de 3 m, ainsi qu’un fin de course haut détachable avec câble de 20 m. Le monte-matériaux nécessite une puissance minimale d’un groupe électrogène de 4,5 kVA pour fonctionner. Il est recommandé d’ajouter des éléments d’ancrage et/ou d’étayage, vendus séparément, pour garantir la stabilité et la sécurité lors de l’utilisation. Les dimensions du plateau sont de 558 mm de large, 445 mm de profondeur et 794 mm de hauteur. Le volume du plateau est de 0,124 m³. Le système de levage est protégé IP44, avec une commande basse tension 24 V par télécommande détachable, et un frein fonctionnant par absence de courant avec protection IP65. La machine est conforme aux directives européennes et bénéficie d’une fabrication française. Elle est conçue pour une utilisation sûre et efficace sur chantier, avec des consignes strictes de montage, d’installation et de sécurité détaillées dans sa notice technique. Ce monte-matériaux est léger et maniable grâce à l’aluminium, facile à monter et à démonter, avec une maintenance simplifiée. Il garantit un confort d’utilisation optimal grâce à sa genouillère réglable et son système de commande électrique sécurisé. Enfin, le produit intègre des marquages de sécurité clairs, interdit le transport de personnes et impose le port obligatoire d’un harnais de sécurité avec stop-chute lors des opérations en hauteur.

• Charge utile maximale 150 kg
• Hauteur de travail standard 10 m, extensible jusqu’à 15 m à l’oblique ou à la verticale
• Échelles emboîtables en profil aluminium, robustes, résistantes et inoxydables
• Genouillère aluminium simple pli réglable de 0 à 40°
• Échelles rallonges disponibles : 0,5 m, 1 m et 2 m
• Treuil électrique monophasé 220 V / 50 Hz, puissance 0,85 kW, protection thermique
• Vitesse de levage 20 m/min
• Treuil démontable, monté sur roues pour manutention
• Télécommande détachable basse tension 24 V
• Système parachute intégré au chariot standard
• Sécurité basse par mou de câble intégré au treuil, sécurité haute par fin de course
• Boulons rapides Easy Bolt pour assemblage sans outils
• Plateau couvreur intégré avec ridelles latérales amovibles, capacité 124 litres, dimensions 556 x 446 x 502 mm
• Buttoirs bas intégrés dans l’échelle de base
• Longueur câble treuil 33 m, diamètre 5 mm
• Fin de course haut détachable avec câble 20 m
• Puissance minimale groupe électrogène 4,5 kVA
• Protection IP44 pour le système de levage, frein avec protection IP65
• Fabrication française conforme aux directives européennes

Le monte-matériaux s’utilise en assemblant les échelles emboîtables et en les verrouillant avec des boulons rapides. La genouillère réglable de 0 à 40° permet d’ajuster l’angle d’installation, notamment pour appuyer la structure sur un toit ou des tréteaux. L’ensemble est ensuite relevé et positionné contre la structure (mur, façade, toit) en respectant un angle minimum d’inclinaison de 30°.

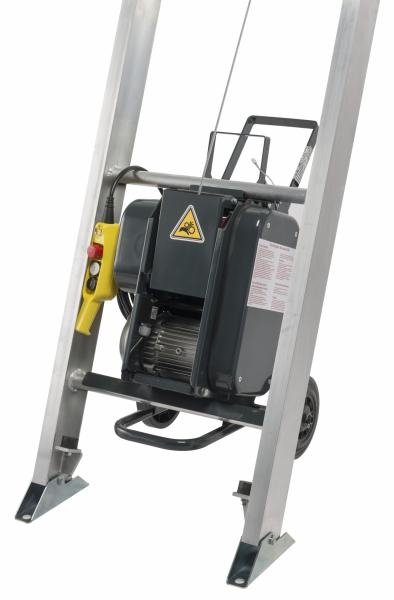

Le treuil électrique monophasé se monte sur l’échelle de base en l’encastrant et en verrouillant la poignée de fixation. Il est équipé d’une télécommande détachable 24 V qui permet de contrôler la montée et la descente des matériaux transportés sur le plateau couvreur. Le fin de course haut est installé sur l’échelle pour stopper automatiquement le chariot en haut de course.

Le plateau couvreur intégré, muni de ridelles latérales amovibles, sert à déposer les matériaux à lever. Une ridelle frontale peut être ajoutée en option pour les travaux en position verticale.

Le monte-matériaux doit être installé sur une surface stable et solide capable de supporter la charge, avec une zone de travail balisée et protégée pour éviter tout risque aux personnes. Pendant l’utilisation, les opérateurs doivent veiller à ce que personne ne se trouve sous la charge suspendue. Le transport de personnes est interdit.

La puissance électrique minimale requise pour le fonctionnement est assurée par un groupe électrogène de 4,5 kVA au minimum. Le treuil fonctionne par action sur les boutons de la télécommande, avec un service intermittent de 25 %, correspondant à environ 17 cycles par heure.

En cas de montage en position verticale, il est conseillé de prévoir au minimum 1 mètre d’échelle en plus de la hauteur de déchargement souhaitée. La longueur du câble de levage doit être supérieure au double de la hauteur d’utilisation, avec au moins 3 tours de câble enroulés sur le tambour en position basse.

Les échelles et la traverse de tête peuvent s’appuyer directement sur le toit ou sur des tréteaux, en veillant à une bonne répartition des efforts. La traverse de tête ne doit pas être installée directement après la genouillère, mais avec une échelle d’au moins 0,5 m entre les deux.

Avant chaque utilisation, il faut vérifier la bonne installation électrique, le bon état du câble de levage et respecter les consignes de sécurité, notamment le port obligatoire d’un harnais de sécurité avec stop-chute pour toute intervention en hauteur.

En résumé, le produit s’utilise en assemblant les échelles et la genouillère, en installant le treuil avec sa télécommande, en positionnant le monte-matériaux contre la structure, puis en commandant le levage des matériaux via la télécommande, en respectant les consignes de sécurité et les conditions d’installation.
