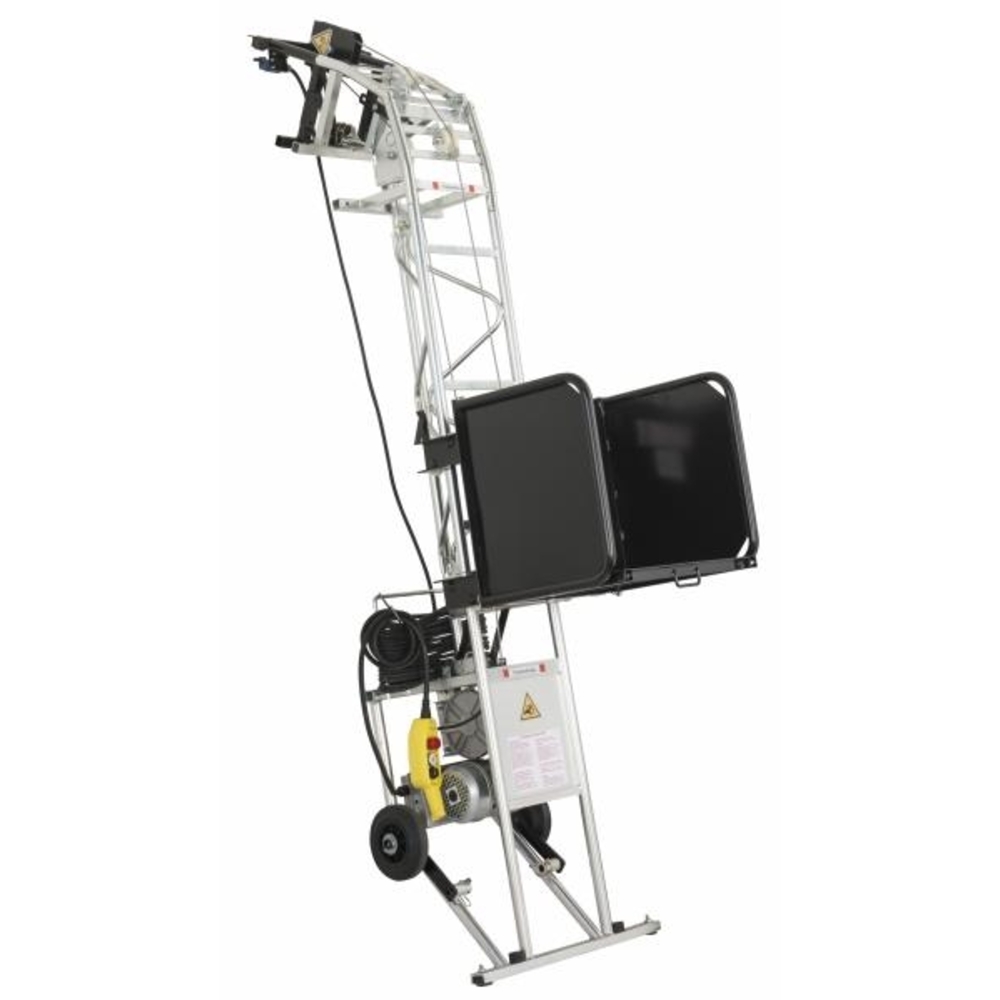

Monte matériaux avec plateau couvreur acier CASTOR STEEL HAEMMERLIN 150/20 - 10/20 mètres - 311500401

Le Monte-matériaux avec plateau couvreur acier CASTOR STEEL HAEMMERLIN 150/20 est un équipement incontournable pour les professionnels du bâtiment. Conçu pour faciliter le transport de matériaux lourds jusqu'à 20 mètres de hauteur, il offre une charge utile de 150 kg, alliant performance et sécurité sur les chantiers.

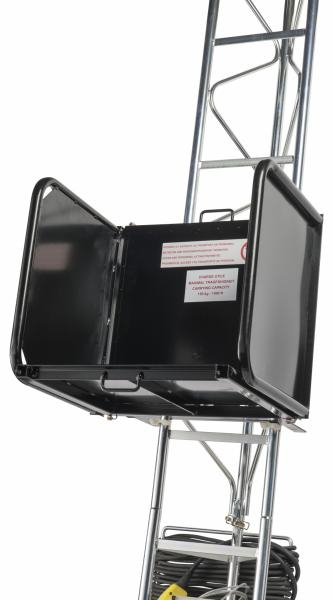

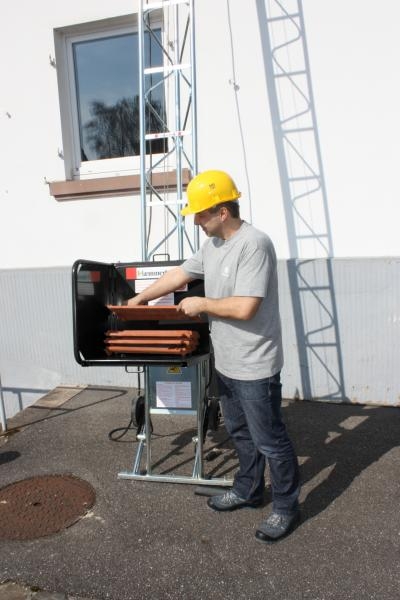

Ce monte-matériaux, doté d'un plateau couvreur en acier de 120 litres avec des ridelles latérales amovibles, permet de transporter des matériaux volumineux en toute simplicité. Grâce à son design en acier électrozingué et à sa structure de type poutre triangulée, il assure une rigidité optimale et une résistance à la corrosion, garantissant ainsi une longévité accrue sur les chantiers. Il est particulièrement adapté pour les couvreurs souhaitant poser des tuiles, mais peut également être configuré pour la pose de panneaux solaires en ajoutant le cadre référence 311502801, disponible en option.

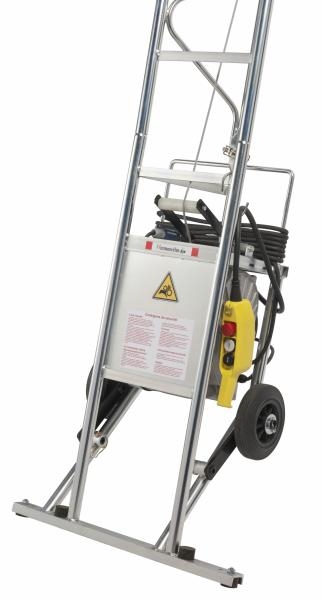

Avec une vitesse de levage de 20 m/min, ce monte-matériaux offre un fonctionnement rapide, essentiel pour maximiser l'efficacité sur le terrain. Son treuil électrique monophasé, intégré dans l'échelle de base, fonctionne avec une alimentation de 220 V / 50 Hz et une puissance de 0,75 kW, tout en nécessitant un groupe électrogène d'une puissance minimale de 4,5 kVA. Sa conception permet une installation à l'oblique ou à la verticale, avec des angles de travail allant de 30 à 90°.
Pour maximiser la performance et la sécurité de cet équipement, il est conseillé d'utiliser des éléments d'ancrage et d'étayage adaptés selon la configuration du chantier. Le montage sans outils grâce aux goupilles de verrouillage facilite également l'installation et la désinstallation rapides.

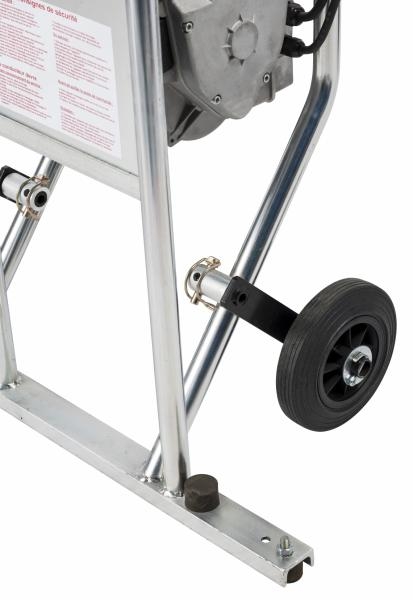

Pour un entretien optimal, il est recommandé de régler régulièrement le treuil et de vérifier le bon fonctionnement des dispositifs de sécurité. Avec un poids de 165 kg, ce monte-matériaux s'accompagne de roues pour faciliter sa manutention sur le site.
Optez pour le Monte-matériaux CASTOR STEEL HAEMMERLIN, un investissement sûr pour des chantiers efficaces et sécurisés.

• Profil d'échelles : Acier
• Hauteur standard : 10 mètres
• Hauteur maxi : 20 mètres avec rajout de composants, nous consulter
• Charge utile : 150 kg
• Équipement fourni : Plateau couvreur acier
• Système de montage : Goupille
• Alimentation électrique : 220 V / 50 Hz
• Puissance : 0,75 kW
• Câble du treuil : Ø 5 mm - Longueur 42 mètres
• Vitesse de levage : 20 m/min
• Poids : 165 kg
• Puissance minimale d'un groupe électrogène : 4,5 kVA

Le monte-matériaux fonctionne par un treuil électrique monophasé commandé par une télécommande basse tension 24V, permettant de lever et descendre un plateau couvreur chargé. L’installation peut se faire à la verticale ou en oblique, avec un angle de travail compris entre 30° et 90°.

Pour l’utilisation, il faut d’abord calculer la longueur nécessaire des échelles en fonction de la hauteur de déchargement souhaitée, en prévoyant au minimum 1 mètre d’échelle supplémentaire pour une installation verticale. Les échelles sont assemblées puis verrouillées par goupilles. Le monte-matériaux est ensuite relevé et appuyé contre la structure (bâtiment ou autre support).

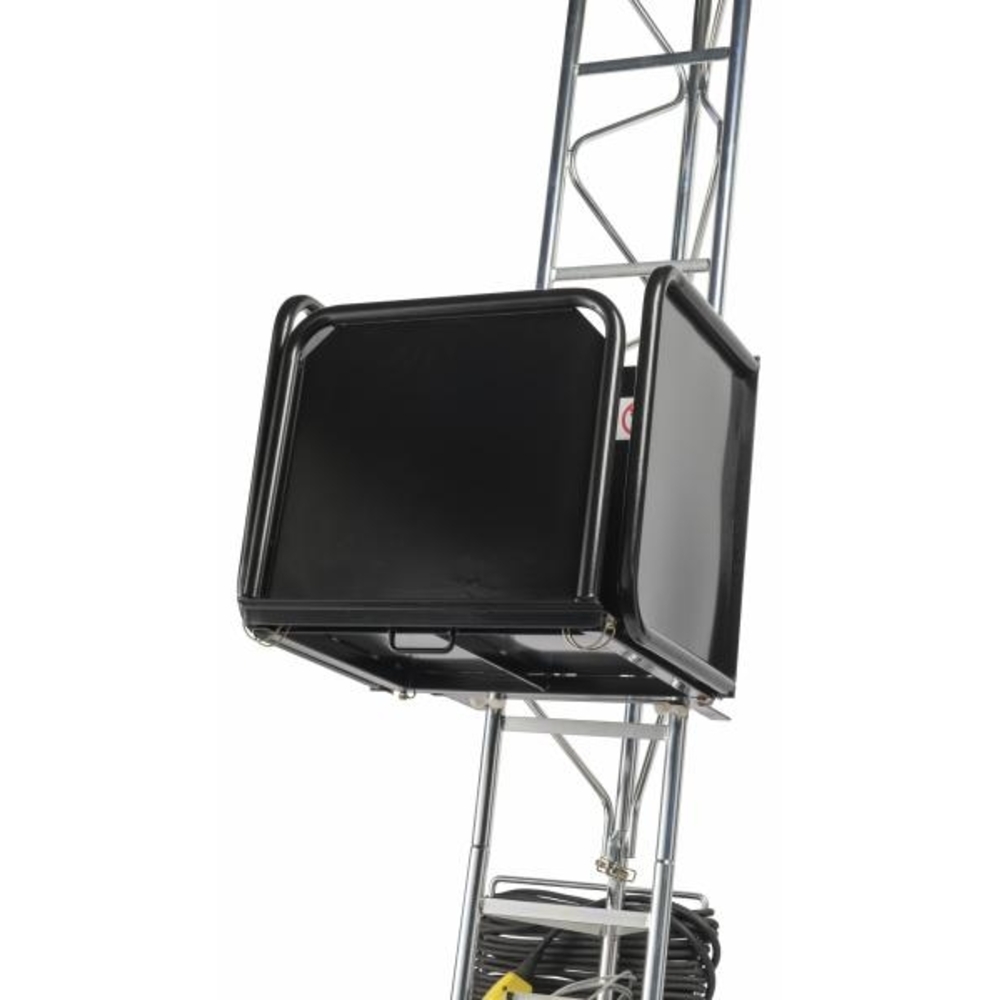

La genouillère pré-coudée et la traverse de tête doivent toujours être en appui sur le toit ou une structure solide, éventuellement renforcées par des étais télescopiques, des rallonges d’étai, des tréteaux d’appui, ou des étais de traverse de tête selon l’inclinaison et la configuration du chantier. Le plateau couvreur sert à transporter les matériaux et est équipé de ridelles latérales amovibles.

Le monte-matériaux doit être installé sur un sol stable et durable, avec la base bloquée au sol par des tiges d’acier ou boulons adaptés. La zone de travail doit être délimitée et sécurisée pour empêcher toute circulation sous la charge pendant le levage.

Le treuil est commandé par des boutons de montée, descente et arrêt d’urgence. Il fonctionne par action sur les boutons, le frein se déclenchant dès leur relâchement. La longueur du câble de levage doit être au moins le double de la hauteur de déchargement, avec un minimum de 3 tours de câble enroulés sur le tambour lorsque l’équipage mobile est en position basse.

Des accessoires comme le tréteau d’appui, l’étai d’échelon de base, la rallonge d’étai, l’étai butoir et la paire d’étais de traverse de tête sont utilisés pour renforcer la stabilité et éviter le fléchissement de la structure en fonction de la configuration du chantier. Ces éléments sont installés et verrouillés selon des procédures précises, notamment en s’appuyant sur des points solides et en étant ancrés au sol ou au bâtiment.

En cas de dysfonctionnement du treuil (démarrage impossible, charge non tirée, anomalies), il faut cesser immédiatement l’utilisation et débrancher l’appareil avant de contacter le service après-vente.

Le monte-matériaux est destiné à transporter uniquement des matériaux, il est formellement interdit de transporter des personnes ou d’accéder sur les accessoires de transport.

L’ensemble des opérations doit être réalisé en respectant les consignes de montage, d’installation et de sécurité, notamment le port obligatoire d’un harnais de sécurité avec stop chute pour les personnes intervenant en hauteur.

Le résultat attendu est un levage sécurisé et efficace des matériaux jusqu’à 20 mètres de hauteur, avec une vitesse de levage de 20 m/min, permettant un approvisionnement rapide sur le chantier.
