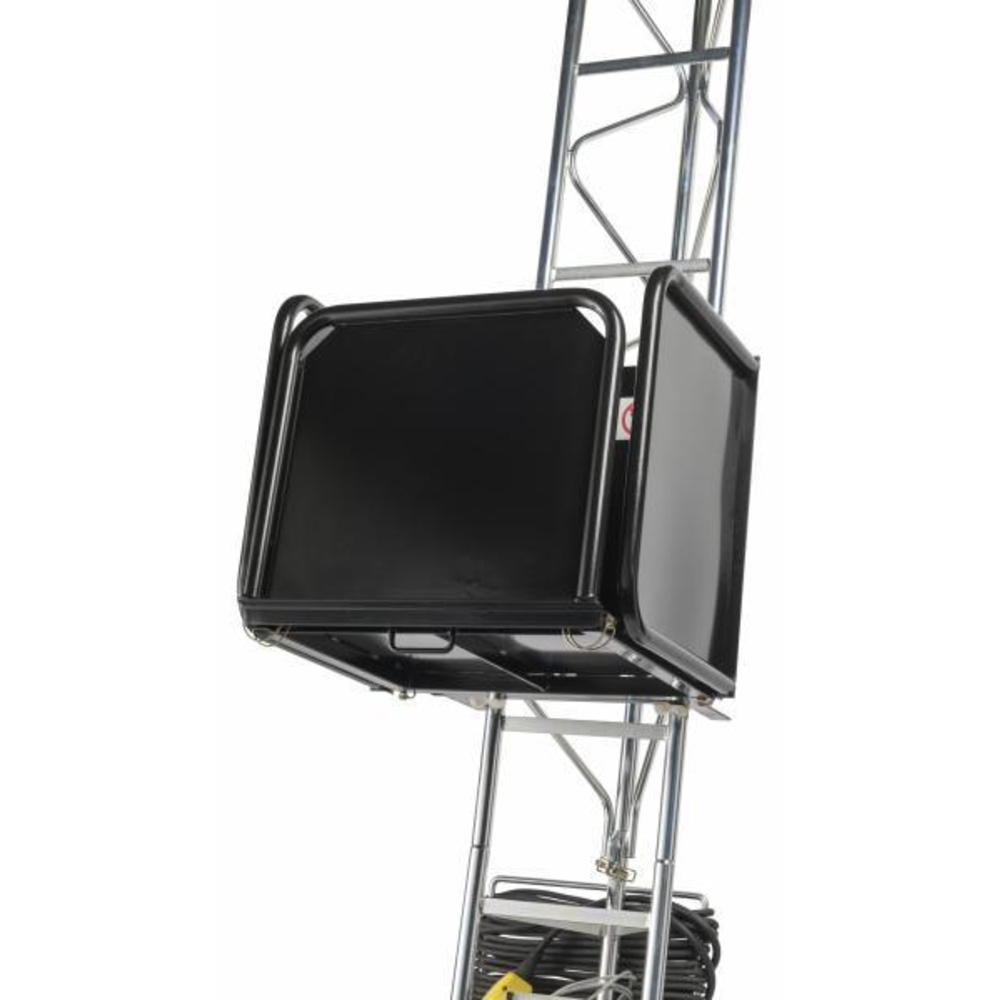

153,48 € Ridelle frontale HAEMMERLIN pour plateau couvreur acier CASTOR STEEL - 311500601
Voir le produit
677,04 €

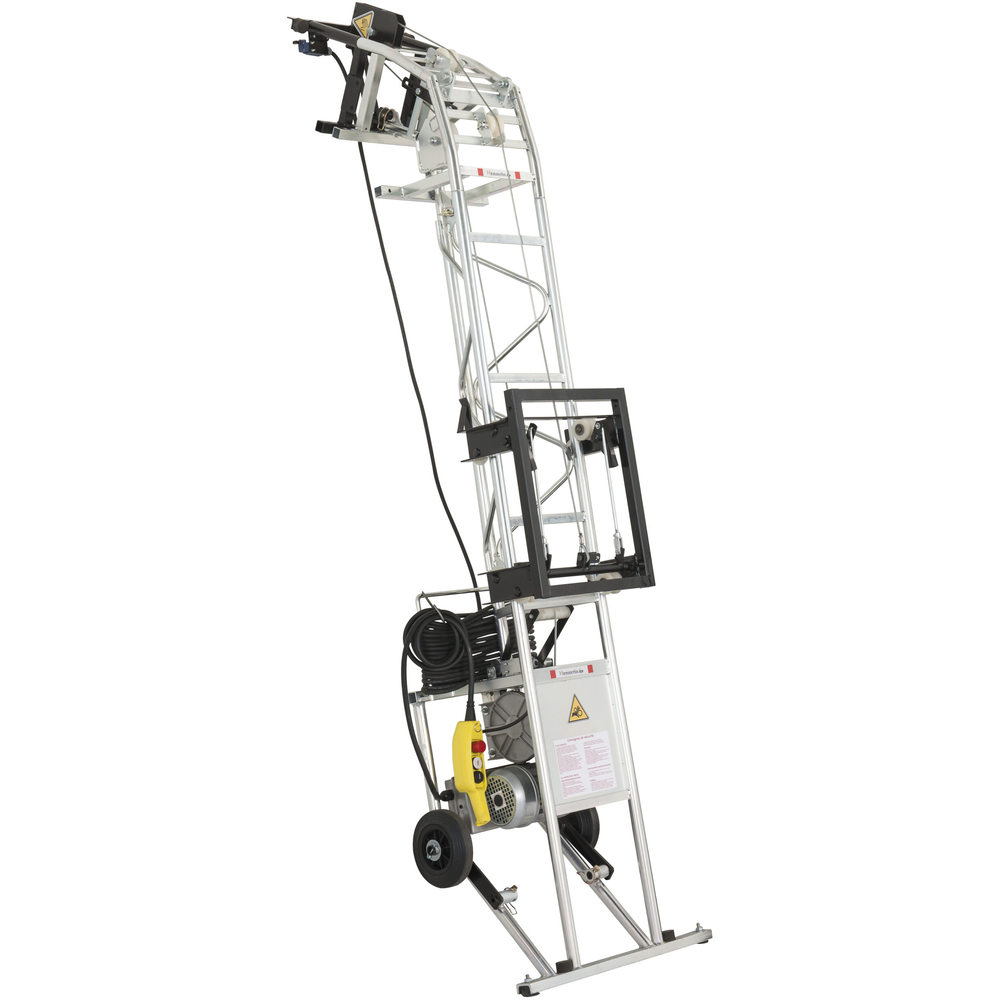

564,20 € Monte matériaux avec plateau couvreur acier CASTOR STEEL HAEMMERLIN 150/20 - 10/20 mètres - 311500401
Référence : H004311500401
Découvrez Monte matériaux avec plateau couvreur acier CASTOR STEEL HAEMMERLIN 150/20 - 10/20 mètres - 311500401 disponible à l'achat
Les points clés
- Transport de matériaux lourds jusqu'à 20 mètres de hauteur
- Charge utile de 150 kg pour une grande capacité de charge
- Plateau couvreur en acier avec ridelles latérales amovibles
- Vitesse de levage rapide de 20 m/min pour une efficacité accrue
- Montage sans outils grâce à des goupilles de verrouillage
Livraison offerte
4 498,12 € TTC 3 748,43 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
2 documents
Schéma
1 document
Voir plus de documents
Ces produits devraient vous intéresser
139,72 €

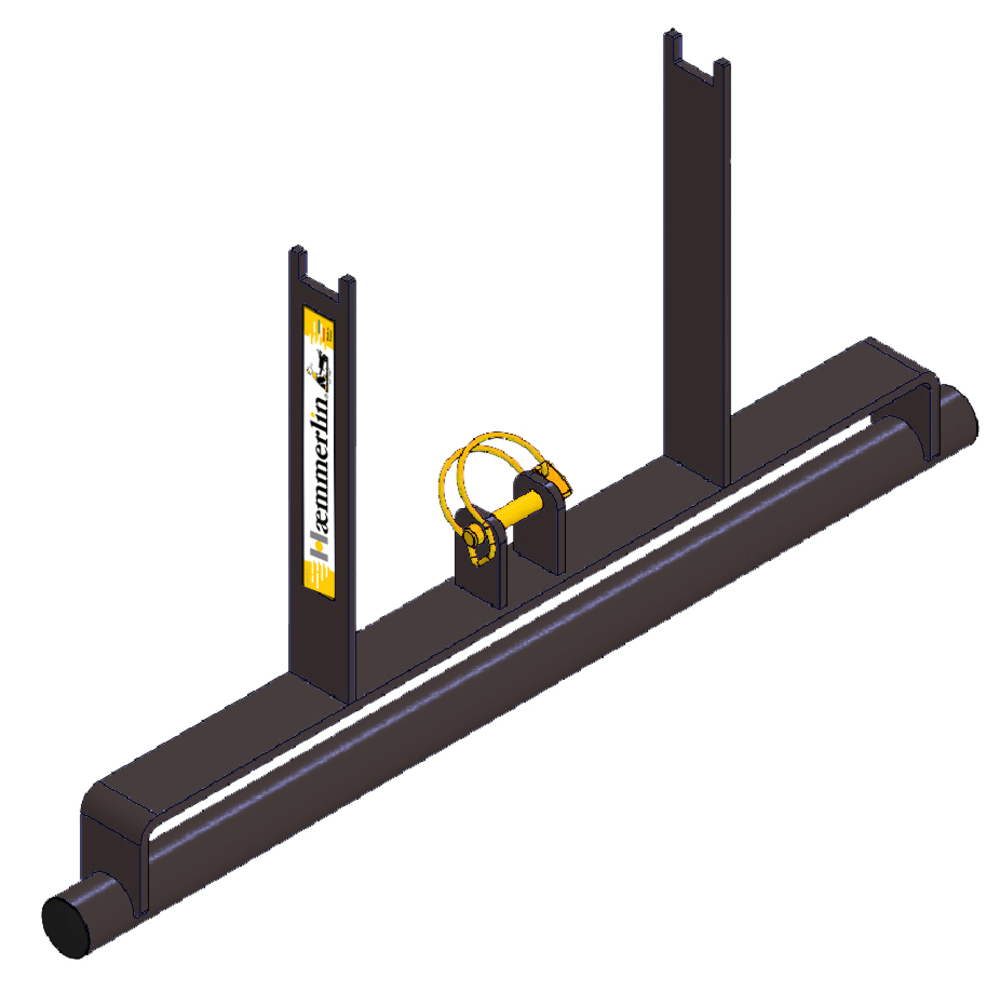

116,43 € TRETEAU D'APPUI HAEMMERLIN POUR MONTE MATERIAU CASTOR STEEL - 311503201
Voir le produit
334,51 € - 29 %
278,76 € 394,91 € -29%

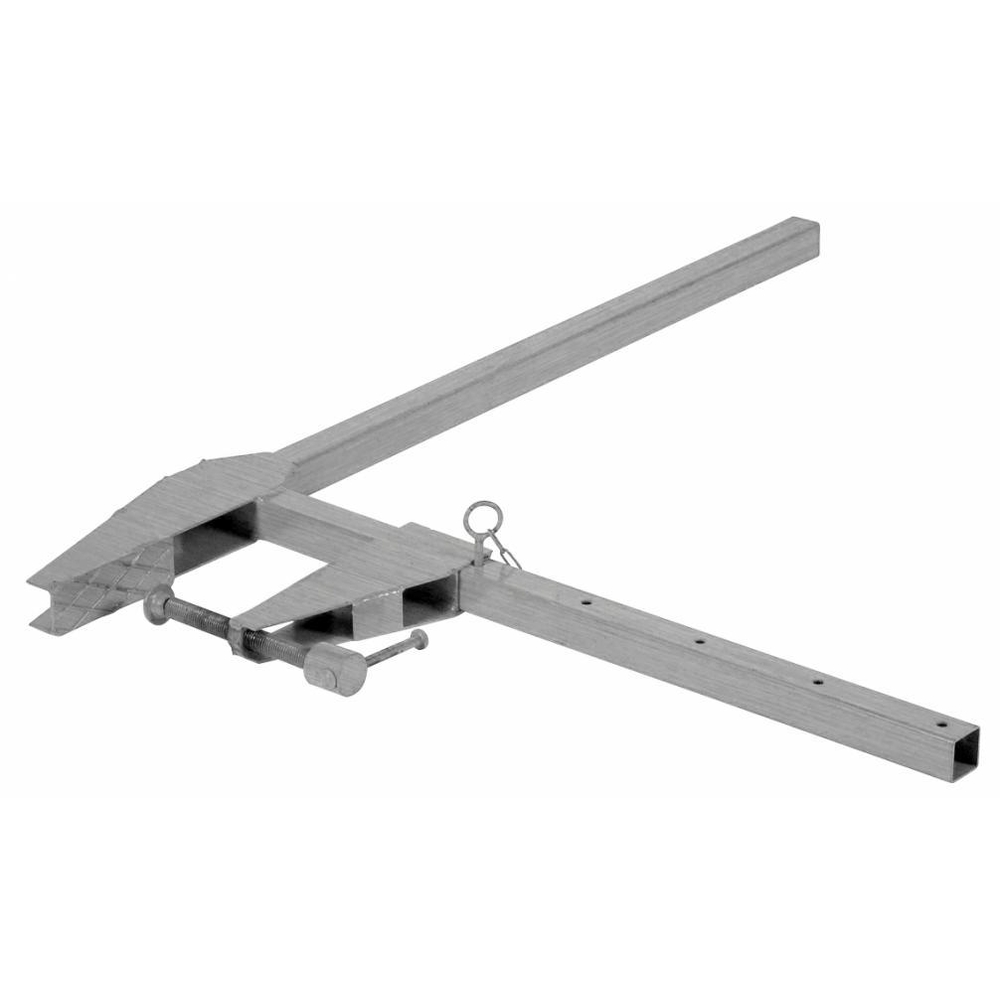

Étai d’échelon de base réglable HAEMMERLIN 2 à 3 m MAXIAL - 312268001
Voir le produit
Le Monte-matériaux avec plateau couvreur acier CASTOR STEEL HAEMMERLIN 150/20 est un équipement incontournable pour les professionnels du bâtiment. Conçu pour faciliter le transport de matériaux lourds jusqu'à 20 mètres de hauteur, il offre une charge utile de 150 kg, alliant performance et sécurité sur les chantiers.

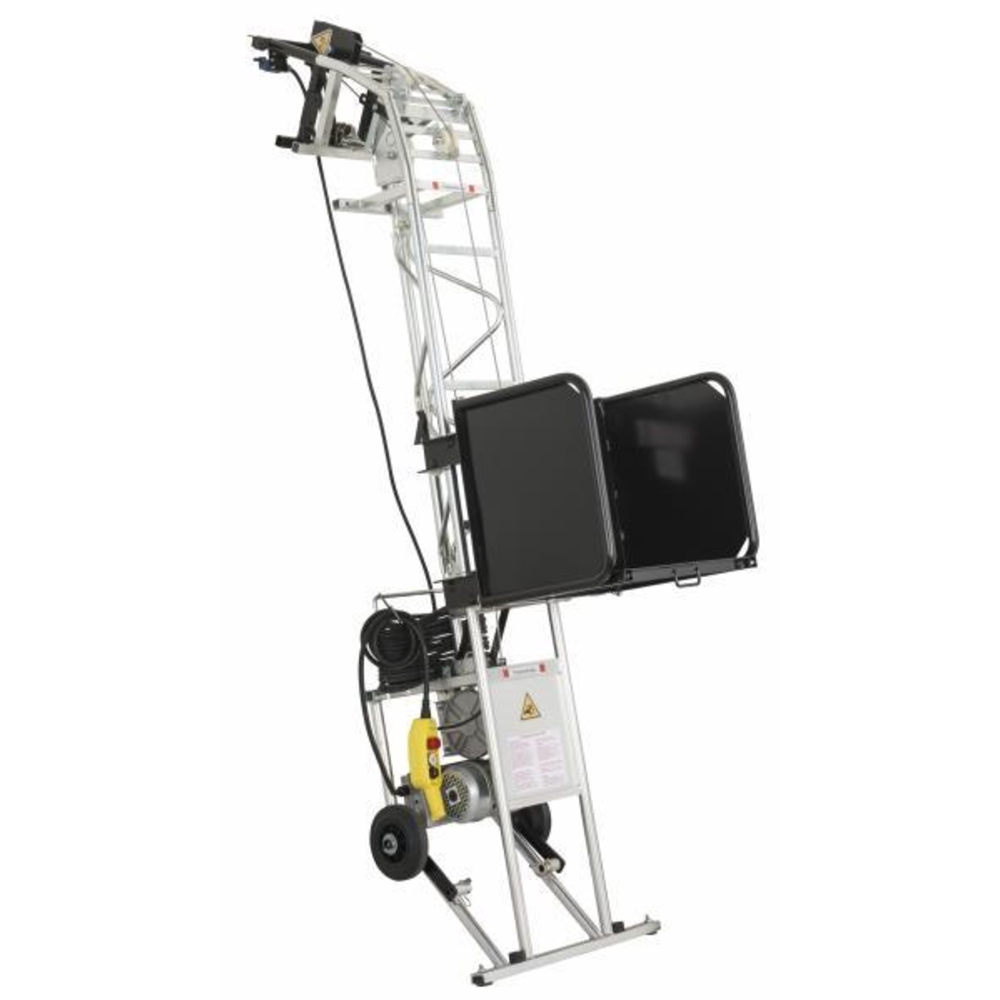

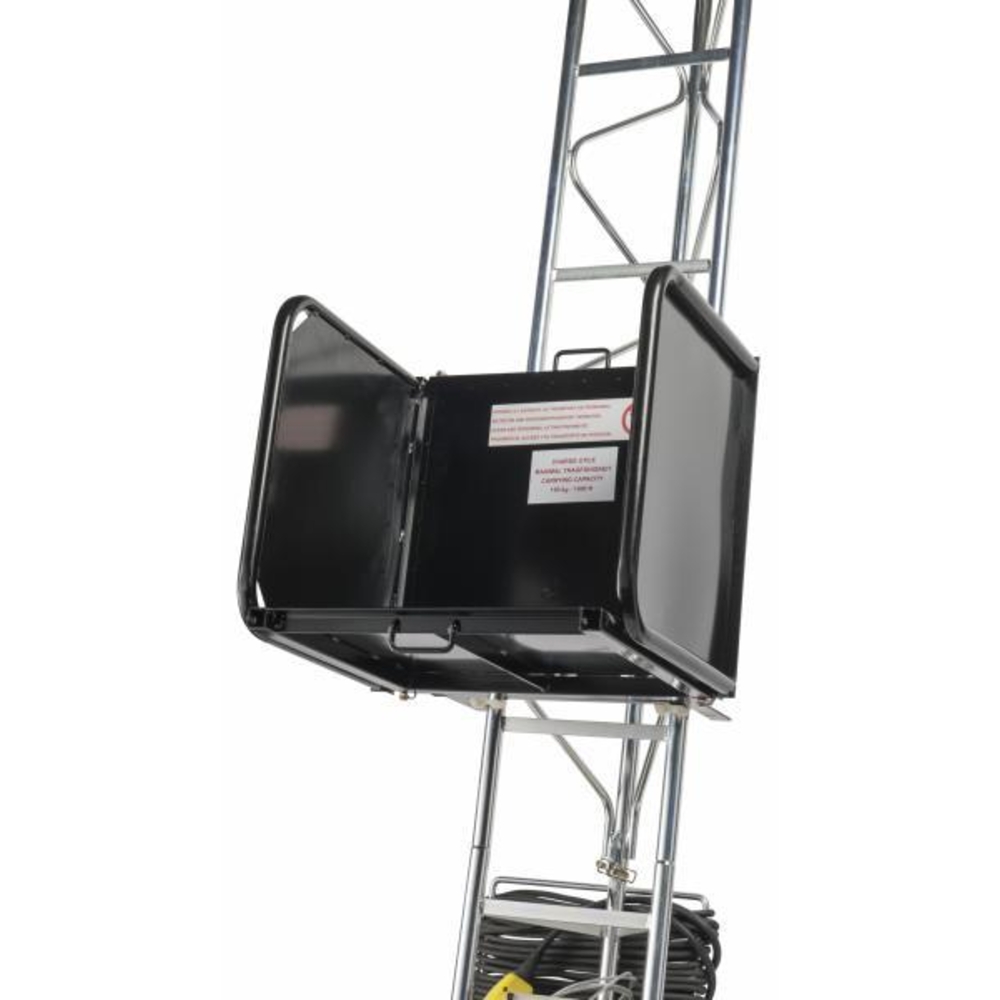

Ce monte-matériaux, doté d'un plateau couvreur en acier de 120 litres avec des ridelles latérales amovibles, permet de transporter des matériaux volumineux en toute simplicité. Grâce à son design en acier électrozingué et à sa structure de type poutre triangulée, il assure une rigidité optimale et une résistance à la corrosion, garantissant ainsi une longévité accrue sur les chantiers. Il est particulièrement adapté pour les couvreurs souhaitant poser des tuiles, mais peut également être configuré pour la pose de panneaux solaires en ajoutant le cadre référence 311502801, disponible en option.
Avec une vitesse de levage de 20 m/min, ce monte-matériaux offre un fonctionnement rapide, essentiel pour maximiser l'efficacité sur le terrain. Son treuil électrique monophasé, intégré dans l'échelle de base, fonctionne avec une alimentation de 220 V / 50 Hz et une puissance de 0,75 kW, tout en nécessitant un groupe électrogène d'une puissance minimale de 4,5 kVA. Sa conception permet une installation à l'oblique ou à la verticale, avec des angles de travail allant de 30 à 90°.
Pour maximiser la performance et la sécurité de cet équipement, il est conseillé d'utiliser des éléments d'ancrage et d'étayage adaptés selon la configuration du chantier. Le montage sans outils grâce aux goupilles de verrouillage facilite également l'installation et la désinstallation rapides.
Pour un entretien optimal, il est recommandé de régler régulièrement le treuil et de vérifier le bon fonctionnement des dispositifs de sécurité. Avec un poids de 165 kg, ce monte-matériaux s'accompagne de roues pour faciliter sa manutention sur le site.
Optez pour le Monte-matériaux CASTOR STEEL HAEMMERLIN, un investissement sûr pour des chantiers efficaces et sécurisés.
Le Monte-matériaux avec plateau couvreur acier CASTOR STEEL HAEMMERLIN 150/20 est un équipement professionnel conçu pour faciliter le transport de matériaux lourds jusqu’à 20 mètres de hauteur. Il dispose d’une charge utile maximale de 150 kg, adaptée aux besoins des couvreurs et autres artisans du bâtiment.
Ce monte-matériaux est équipé d’un plateau couvreur en acier d’une capacité de 120 litres, avec des ridelles latérales amovibles pour transporter des matériaux volumineux. Une ridelle frontale est disponible en option. Sa structure est réalisée en acier électrozingué de type poutre triangulée, garantissant rigidité, résistance à la corrosion et longévité sur chantier.
Le fonctionnement repose sur un treuil électrique monophasé intégré dans l’échelle de base, alimenté en 220 V / 50 Hz avec une puissance de 0,75 kW. Le câble du treuil a un diamètre de 5 mm et une longueur de 42 mètres, permettant une vitesse de levage rapide de 20 m/min. Le monte-matériaux peut être installé à l’oblique ou à la verticale, avec un angle de travail réglable entre 30 et 90°. La genouillère pré-coudée en acier est réglable de 20 à 60°.

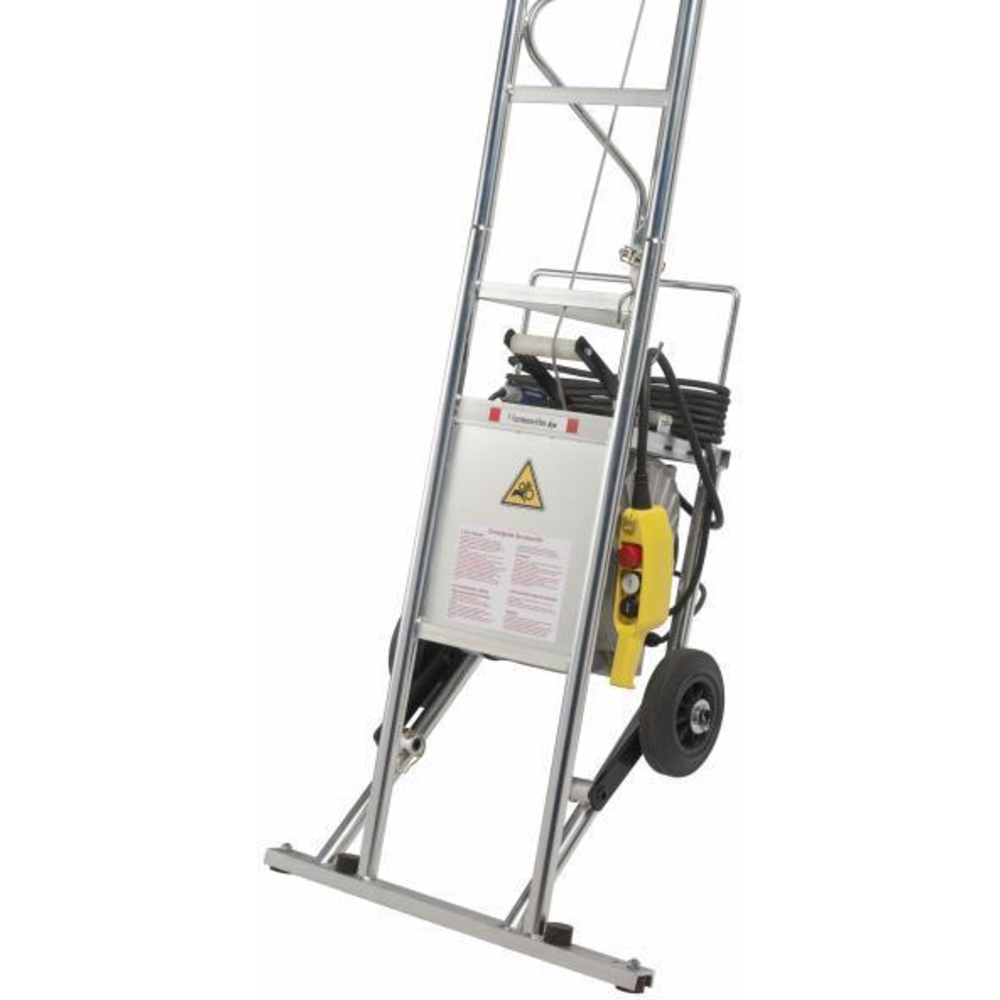

Pour une meilleure maniabilité, l’échelle de base est équipée d’une paire de roues. La télécommande directe 24 V est non détachable, tandis que le chariot universel est doté d’un système parachute pour la sécurité. Des appuis sont intégrés dans la genouillère et la traverse de tête.
L’équipement nécessite un groupe électrogène d’une puissance minimale de 4,5 kVA. Le montage s’effectue sans outils grâce à des goupilles de verrouillage, facilitant l’installation et la désinstallation rapide.

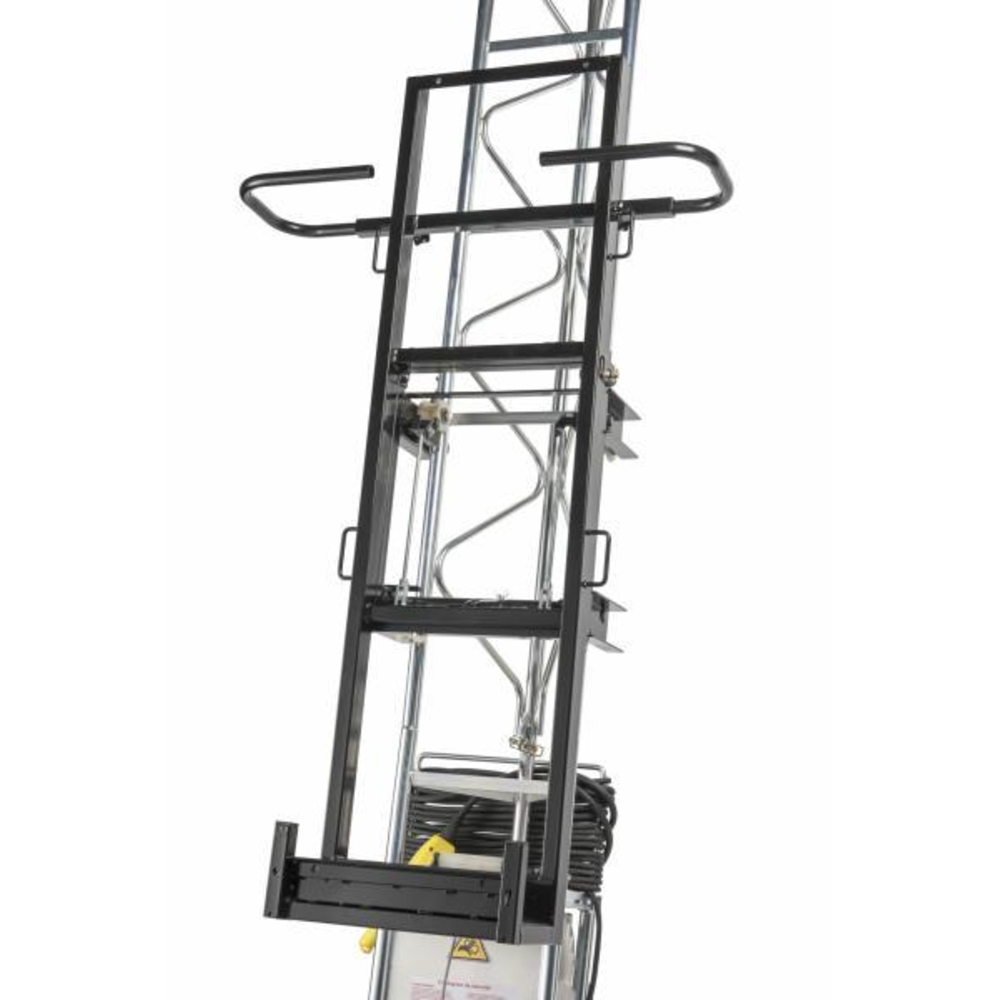

Le monte-matériaux est compatible avec des équipements métiers complémentaires, notamment un cadre optionnel pour la pose de panneaux solaires. Il est livré avec les éléments suivants : treuil complet avec câble, plateau couvreur acier, échelle rallonge de 2 mètres, genouillère pré-coudée, traverse de tête, chariot universel, paire de roues, télécommande complète détachable, fin de course haut détachable, et crochets de guidage du câble.
Avec un poids total de 165 kg, ce monte-matériaux allie performance, sécurité et robustesse, faisant de lui un investissement fiable et efficace pour les professionnels du bâtiment. Il est fabriqué en France selon les standards de qualité Haemmerlin.
Ce monte-matériaux est équipé d’un plateau couvreur en acier d’une capacité de 120 litres, avec des ridelles latérales amovibles pour transporter des matériaux volumineux. Une ridelle frontale est disponible en option. Sa structure est réalisée en acier électrozingué de type poutre triangulée, garantissant rigidité, résistance à la corrosion et longévité sur chantier.
Le fonctionnement repose sur un treuil électrique monophasé intégré dans l’échelle de base, alimenté en 220 V / 50 Hz avec une puissance de 0,75 kW. Le câble du treuil a un diamètre de 5 mm et une longueur de 42 mètres, permettant une vitesse de levage rapide de 20 m/min. Le monte-matériaux peut être installé à l’oblique ou à la verticale, avec un angle de travail réglable entre 30 et 90°. La genouillère pré-coudée en acier est réglable de 20 à 60°.
Pour une meilleure maniabilité, l’échelle de base est équipée d’une paire de roues. La télécommande directe 24 V est non détachable, tandis que le chariot universel est doté d’un système parachute pour la sécurité. Des appuis sont intégrés dans la genouillère et la traverse de tête.
L’équipement nécessite un groupe électrogène d’une puissance minimale de 4,5 kVA. Le montage s’effectue sans outils grâce à des goupilles de verrouillage, facilitant l’installation et la désinstallation rapide.
Le monte-matériaux est compatible avec des équipements métiers complémentaires, notamment un cadre optionnel pour la pose de panneaux solaires. Il est livré avec les éléments suivants : treuil complet avec câble, plateau couvreur acier, échelle rallonge de 2 mètres, genouillère pré-coudée, traverse de tête, chariot universel, paire de roues, télécommande complète détachable, fin de course haut détachable, et crochets de guidage du câble.
Avec un poids total de 165 kg, ce monte-matériaux allie performance, sécurité et robustesse, faisant de lui un investissement fiable et efficace pour les professionnels du bâtiment. Il est fabriqué en France selon les standards de qualité Haemmerlin.
- Profil d'échelles : Acier
- Hauteur standard : 10 mètres
- Hauteur maxi : 20 mètres avec rajout de composants, nous consulter
- Charge utile : 150 kg
- Équipement fourni : Plateau couvreur acier
- Système de montage : Goupille
- Alimentation électrique : 220 V / 50 Hz
- Puissance : 0,75 kW
- Câble du treuil : Ø 5 mm - Longueur 42 mètres
- Vitesse de levage : 20 m/min
- Poids : 165 kg
- Puissance minimale d'un groupe électrogène : 4,5 kVA
Le monte-matériaux fonctionne par un treuil électrique monophasé commandé par une télécommande basse tension 24V, permettant de lever et descendre un plateau couvreur chargé. L’installation peut se faire à la verticale ou en oblique, avec un angle de travail compris entre 30° et 90°.
Pour l’utilisation, il faut d’abord calculer la longueur nécessaire des échelles en fonction de la hauteur de déchargement souhaitée, en prévoyant au minimum 1 mètre d’échelle supplémentaire pour une installation verticale. Les échelles sont assemblées puis verrouillées par goupilles. Le monte-matériaux est ensuite relevé et appuyé contre la structure (bâtiment ou autre support).

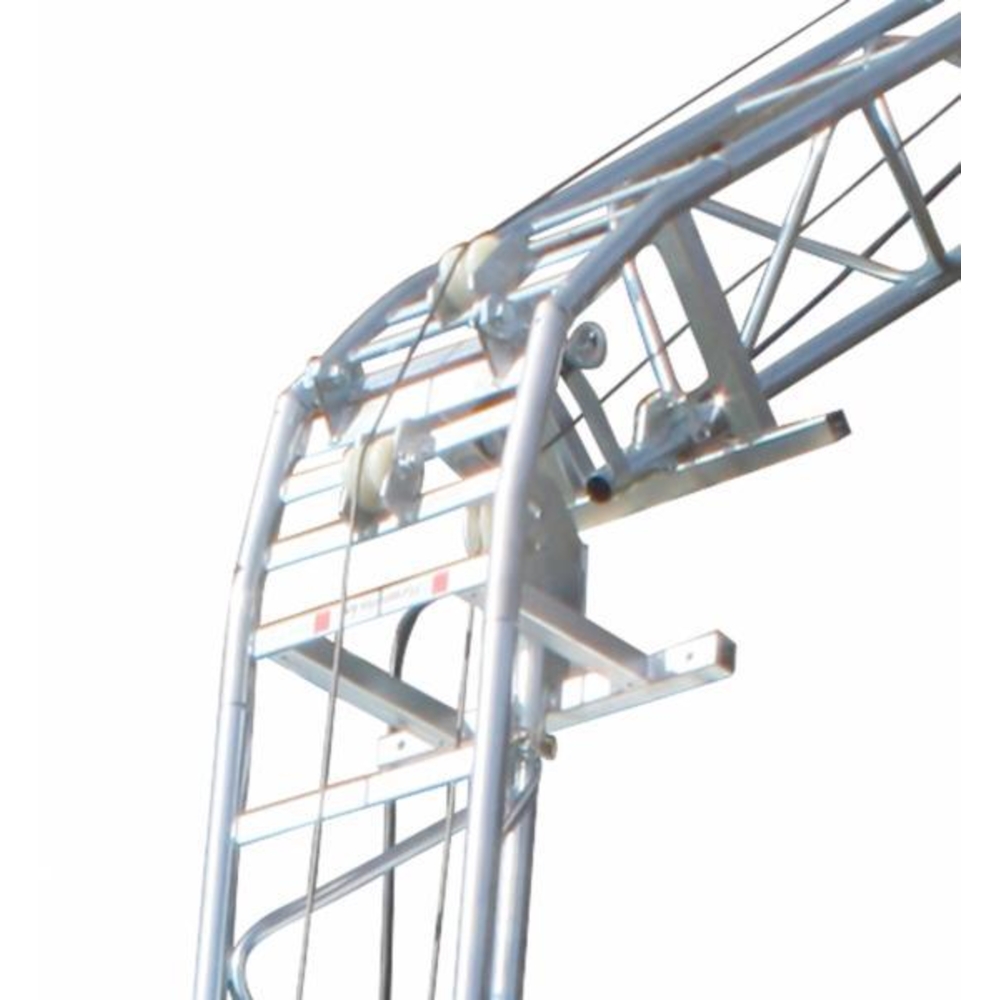

La genouillère pré-coudée et la traverse de tête doivent toujours être en appui sur le toit ou une structure solide, éventuellement renforcées par des étais télescopiques, des rallonges d’étai, des tréteaux d’appui, ou des étais de traverse de tête selon l’inclinaison et la configuration du chantier. Le plateau couvreur sert à transporter les matériaux et est équipé de ridelles latérales amovibles.
Le monte-matériaux doit être installé sur un sol stable et durable, avec la base bloquée au sol par des tiges d’acier ou boulons adaptés. La zone de travail doit être délimitée et sécurisée pour empêcher toute circulation sous la charge pendant le levage.
Le treuil est commandé par des boutons de montée, descente et arrêt d’urgence. Il fonctionne par action sur les boutons, le frein se déclenchant dès leur relâchement. La longueur du câble de levage doit être au moins le double de la hauteur de déchargement, avec un minimum de 3 tours de câble enroulés sur le tambour lorsque l’équipage mobile est en position basse.

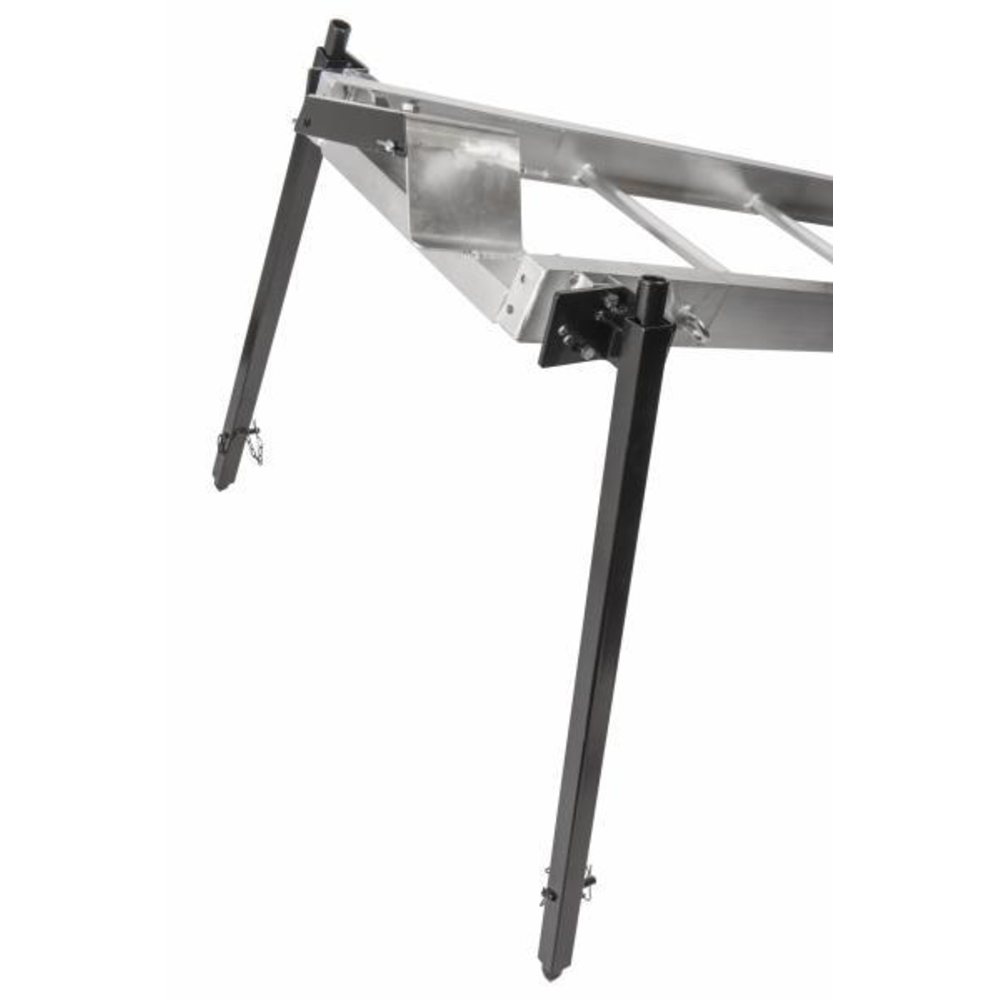

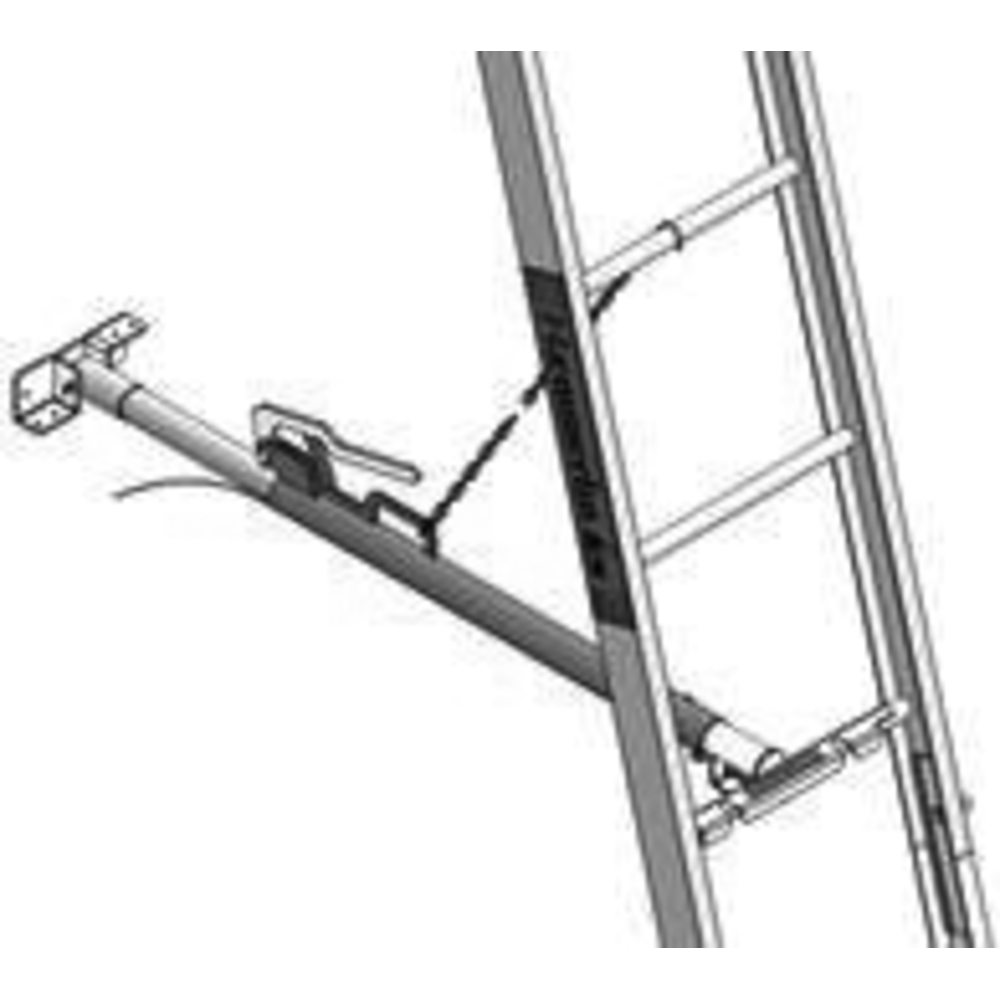

Des accessoires comme le tréteau d’appui, l’étai d’échelon de base, la rallonge d’étai, l’étai butoir et la paire d’étais de traverse de tête sont utilisés pour renforcer la stabilité et éviter le fléchissement de la structure en fonction de la configuration du chantier. Ces éléments sont installés et verrouillés selon des procédures précises, notamment en s’appuyant sur des points solides et en étant ancrés au sol ou au bâtiment.
En cas de dysfonctionnement du treuil (démarrage impossible, charge non tirée, anomalies), il faut cesser immédiatement l’utilisation et débrancher l’appareil avant de contacter le service après-vente.
Le monte-matériaux est destiné à transporter uniquement des matériaux, il est formellement interdit de transporter des personnes ou d’accéder sur les accessoires de transport.
L’ensemble des opérations doit être réalisé en respectant les consignes de montage, d’installation et de sécurité, notamment le port obligatoire d’un harnais de sécurité avec stop chute pour les personnes intervenant en hauteur.
Le résultat attendu est un levage sécurisé et efficace des matériaux jusqu’à 20 mètres de hauteur, avec une vitesse de levage de 20 m/min, permettant un approvisionnement rapide sur le chantier.
Pour l’utilisation, il faut d’abord calculer la longueur nécessaire des échelles en fonction de la hauteur de déchargement souhaitée, en prévoyant au minimum 1 mètre d’échelle supplémentaire pour une installation verticale. Les échelles sont assemblées puis verrouillées par goupilles. Le monte-matériaux est ensuite relevé et appuyé contre la structure (bâtiment ou autre support).
La genouillère pré-coudée et la traverse de tête doivent toujours être en appui sur le toit ou une structure solide, éventuellement renforcées par des étais télescopiques, des rallonges d’étai, des tréteaux d’appui, ou des étais de traverse de tête selon l’inclinaison et la configuration du chantier. Le plateau couvreur sert à transporter les matériaux et est équipé de ridelles latérales amovibles.
Le monte-matériaux doit être installé sur un sol stable et durable, avec la base bloquée au sol par des tiges d’acier ou boulons adaptés. La zone de travail doit être délimitée et sécurisée pour empêcher toute circulation sous la charge pendant le levage.
Le treuil est commandé par des boutons de montée, descente et arrêt d’urgence. Il fonctionne par action sur les boutons, le frein se déclenchant dès leur relâchement. La longueur du câble de levage doit être au moins le double de la hauteur de déchargement, avec un minimum de 3 tours de câble enroulés sur le tambour lorsque l’équipage mobile est en position basse.
Des accessoires comme le tréteau d’appui, l’étai d’échelon de base, la rallonge d’étai, l’étai butoir et la paire d’étais de traverse de tête sont utilisés pour renforcer la stabilité et éviter le fléchissement de la structure en fonction de la configuration du chantier. Ces éléments sont installés et verrouillés selon des procédures précises, notamment en s’appuyant sur des points solides et en étant ancrés au sol ou au bâtiment.
En cas de dysfonctionnement du treuil (démarrage impossible, charge non tirée, anomalies), il faut cesser immédiatement l’utilisation et débrancher l’appareil avant de contacter le service après-vente.
Le monte-matériaux est destiné à transporter uniquement des matériaux, il est formellement interdit de transporter des personnes ou d’accéder sur les accessoires de transport.
L’ensemble des opérations doit être réalisé en respectant les consignes de montage, d’installation et de sécurité, notamment le port obligatoire d’un harnais de sécurité avec stop chute pour les personnes intervenant en hauteur.
Le résultat attendu est un levage sécurisé et efficace des matériaux jusqu’à 20 mètres de hauteur, avec une vitesse de levage de 20 m/min, permettant un approvisionnement rapide sur le chantier.
Votre produit HAEMMERLIN est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
HAEMMERLIN - CDH GROUP
BP 30045
67701 - SAVERNE CEDEX
France
welcome@haemmerlin.com
Questions produits
Quelles sont les capacités de charge et de levage du monte-matériaux CASTOR STEEL ?
Le monte-matériaux CASTOR STEEL supporte une charge utile maximale de 150 kg et permet de lever des matériaux jusqu’à 20 mètres de hauteur. Sa vitesse de levage est de 20 mètres par minute, assurée par un treuil électrique monophasé de 0,75 kW.
Comment se compose la structure et quels matériaux sont utilisés ?

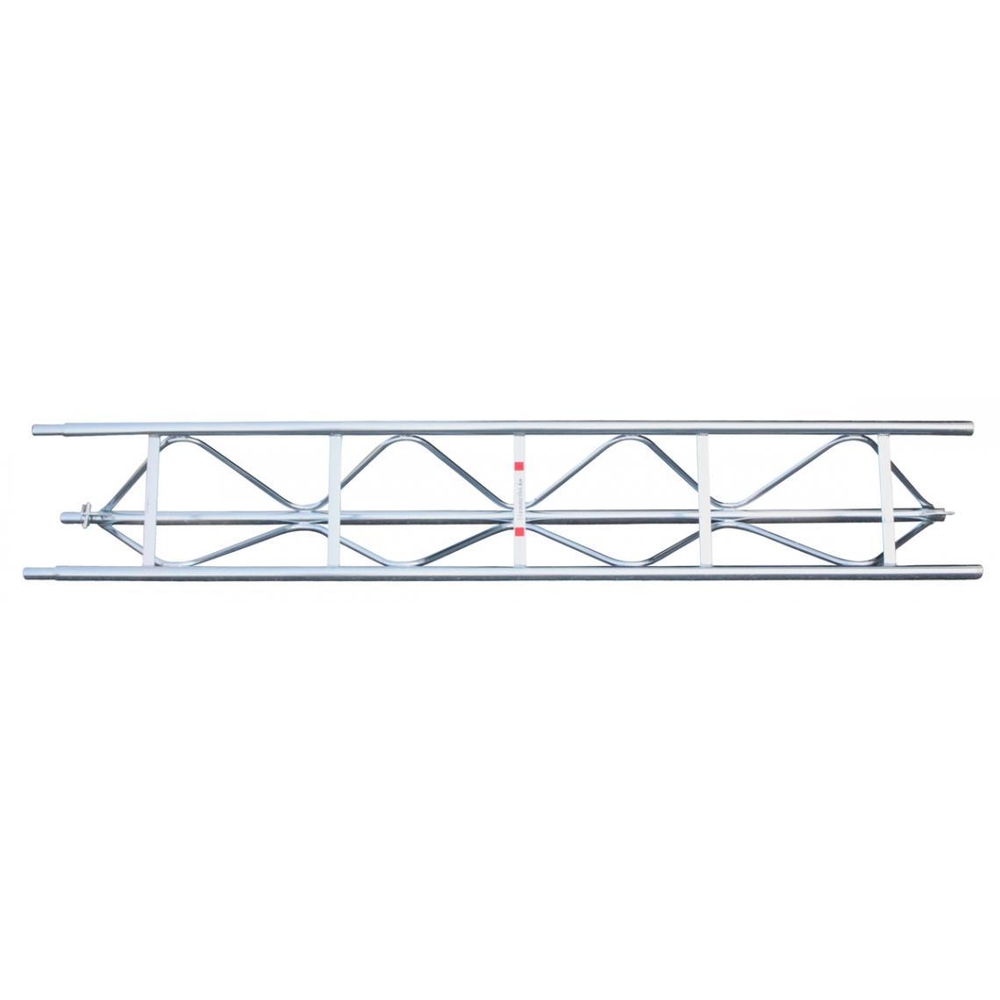

La structure est constituée de profils d’échelles en acier électrozingué, avec une conception en poutre triangulée pour garantir rigidité et résistance à la corrosion. Le plateau couvreur en acier a un volume de 120 litres et est équipé de ridelles latérales amovibles.
Quels sont les principes d’installation et de sécurité essentiels pour ce monte-matériaux ?
Le monte-matériaux doit être installé sur un sol stable et durable, avec la base bloquée au sol par des tiges d’acier ou boulons adaptés. L’angle de travail peut varier entre 30° et 90°, en position verticale ou oblique. Il est impératif de délimiter et sécuriser la zone de travail pour interdire la circulation sous la charge. Le port d’un harnais de sécurité avec stop chute est obligatoire pour les intervenants en hauteur.
Quels accessoires sont recommandés pour assurer la stabilité et la sécurité ?
Des éléments d’étayage et d’ancrage sont nécessaires selon la configuration du chantier : tréteaux d’appui, étais d’échelon de base, rallonges d’étai, étais butoirs, et étais de traverse de tête. Ces accessoires renforcent la stabilité, évitent le fléchissement de la structure et doivent être installés et verrouillés conformément aux instructions.
Quels sont les critères électriques et de commande du treuil ?
Le treuil fonctionne sous alimentation 220 V / 50 Hz monophasé, avec une puissance moteur de 0,75 kW. Il est commandé par une télécommande basse tension 24 V détachable, équipée de boutons montée, descente et arrêt d’urgence. Le frein se déclenche automatiquement à la relâche des boutons. La protection électrique est de type IP44 pour le moteur et IP65 pour la télécommande.
Quelles sont les vérifications réglementaires et la maintenance à prévoir ?
Le monte-matériaux est conforme à la directive machine 2006/42/CE. Il doit faire l’objet d’une vérification réglementaire avant la première mise en service, puis tous les 6 mois, incluant examens d’adéquation, montage, état de conservation, essais statiques (125 % CMU) et dynamiques (110 % CMU). Le carnet de maintenance doit être tenu à jour par le chef d’établissement.
