Monte-matériaux HAEMMERLIN MAXIAL EXCELLIUM 200/30 échelle aluminium 10,50m - 312200301

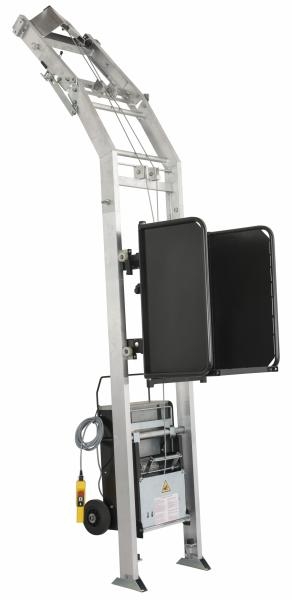

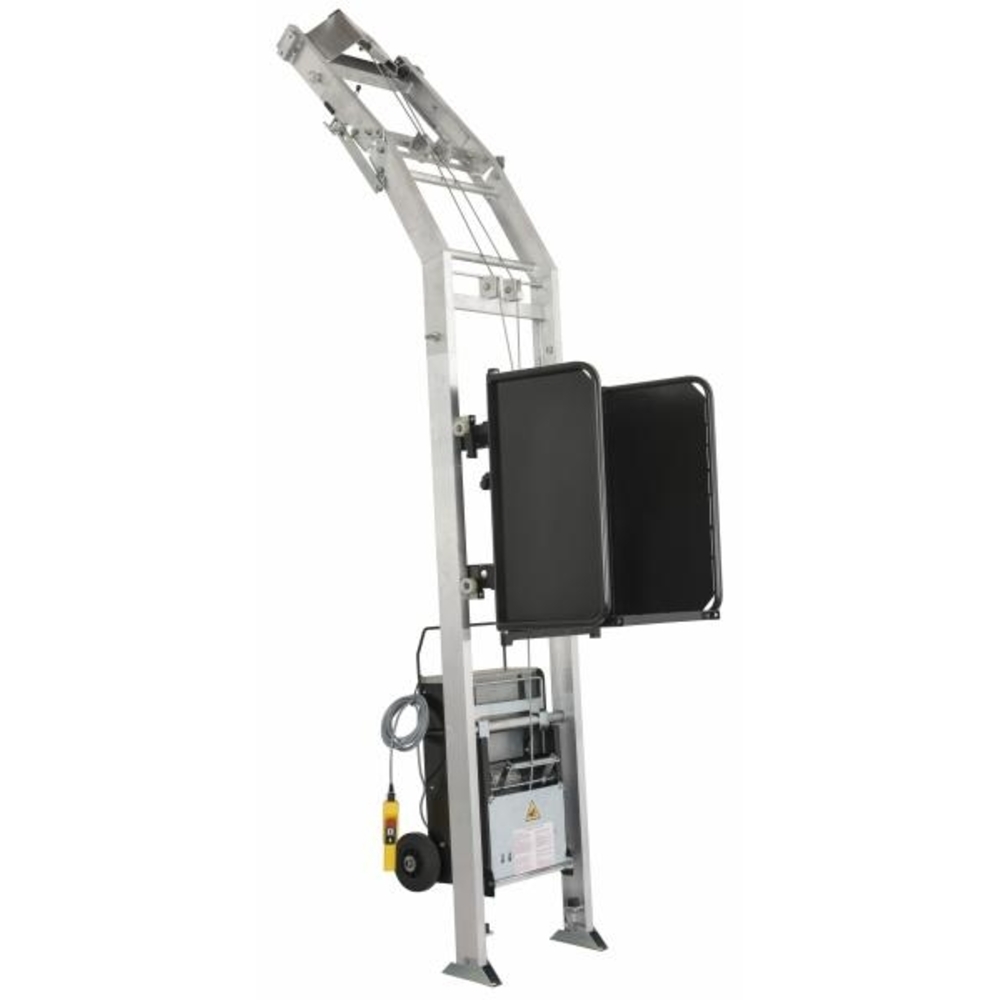

Le monte-matériaux MAXIAL EXCELLIUM 200/30 version couvreur est un équipement de chantier robuste et performant, conçu pour faciliter le levage et le transport de matériaux jusqu’à une hauteur de travail maximale de 21 mètres avec le câble fourni, et pouvant être prolongée jusqu’à 30 mètres à la verticale. Sa structure est entièrement en aluminium, garantissant une grande légèreté tout en assurant une excellente résistance à la corrosion. Ce modèle est équipé d’un treuil électrique monophasé 220 V / 50 Hz d’une puissance de 1,5 kW, doté d’un variateur de fréquence qui assure un démarrage en douceur, protège le moteur et le câble, et réduit le niveau sonore lors de l’utilisation. La vitesse de levage élevée atteint 28 mètres par minute, optimisant ainsi l’efficacité sur chantier. Le câble de levage a un diamètre de 6 mm et une longueur de 45 mètres, avec une capacité de charge maximale de 200 kg. Le monte-matériaux comprend un plateau couvreur spacieux d’une capacité de 197 litres, aux dimensions 558 x 445 x 794 mm, équipé de ridelles latérales amovibles pour sécuriser la charge. Une ridelle frontale est disponible en option. Le chariot standard est muni d’un système parachute pour la sécurité. La commande s’effectue via une télécommande complète détachable de 24 V avec un câble de 6 mètres, tandis que la sécurité haute est assurée par un fin de course haut détachable avec un câble de 20 mètres. La sécurité basse est garantie par un dispositif anti-mou intégré au treuil. Des butoirs bas sont intégrés dans l’échelle de base. Le système d’échelles comprend une échelle de base de 2 mètres et plusieurs échelles rallonges (trois de 2 mètres et une de 1 mètre), toutes équipées de boulons rapides Easy Bolt pour un montage et démontage rapides. Une genouillère pré-coudée réglable de 30 à 60° permet d’adapter l’inclinaison du monte-matériaux selon la pente du toit ou la configuration du chantier. Une traverse de tête complète l’ensemble. Le monte-matériaux est conçu pour une installation rapide et une manutention facilitée grâce à la légèreté de l’aluminium. Le treuil est facilement démontable de l’échelle de base et équipé de roues pour simplifier le déplacement. Ce matériel est conforme à la directive européenne Machines 2006/42/CE et bénéficie d’une fabrication française. Il est soumis à des vérifications réglementaires lors de sa première mise en service et périodiquement tous les six mois. Pour l’installation, il est recommandé de veiller à la stabilité et la solidité du sol d’appui, de respecter une zone de sécurité délimitée, et de s’assurer que la longueur du câble de levage est suffisante pour la hauteur de déchargement souhaitée, avec au moins trois tours de câble enroulés sur le tambour en position basse. Le monte-matériaux MAXIAL EXCELLIUM 200/30 couvreur est livré complet avec tous les équipements nécessaires pour une utilisation immédiate, à l’exception des éléments d’ancrage et d’étayage qui sont disponibles en option. Sa puissance minimale requise pour un groupe électrogène est de 6,5 kVA. Ce produit allie robustesse, sécurité, ergonomie et efficacité, offrant une solution fiable pour les professionnels du bâtiment, notamment les couvreurs, qui ont besoin d’un matériel performant et facile à manipuler pour le levage de matériaux lourds en hauteur.

Modèle : MAXIAL EXCELLIUM 200/30 – version couvreur

Hauteur de travail maximale : 21 m (avec câble fourni)

Longueur du câble : 45 m

Diamètre du câble : 6 mm

Treuil complet fourni : 1 unité

Plateau couvreur : 1 unité

Échelle de base : 2 m avec boulons rapides (1 élément)

Échelles rallonges :

• 3 éléments de 2 m avec boulons rapides
• 1 élément de 1 m avec boulons rapides

Genouillère pré-coudée réglable : de 30 à 60° avec boulons rapides (1 unité)

Traverse de tête : 1 unité

Chariot standard : 1 unité

Télécommande détachable : 24 V avec câble de 6 m (1 unité)

Fin de course haut détachable : 24 V avec câble de 20 m (1 unité)

Le monte-matériaux MAXIAL EXCELLIUM 200/30 s’utilise en assemblant d’abord les différentes échelles au moyen de boulons rapides, puis en engageant le chariot dans l’échelle de base. La genouillère pré-coudée réglable de 30 à 60° permet d’adapter l’inclinaison de l’échelle selon la pente du toit ou la configuration du chantier. L’ensemble est ensuite relevé et appuyé contre le bâtiment, en veillant à ce que la genouillère soit en appui soit directement sur le toit, soit sur des tréteaux. La traverse de tête est installée après avoir intercalé au moins une échelle entre la genouillère et la traverse.

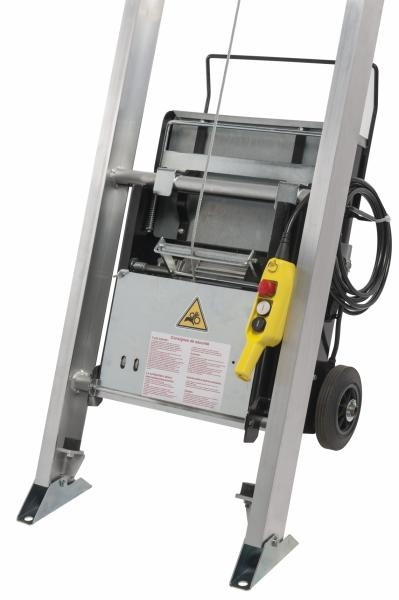

Le treuil électrique monophasé est commandé par une télécommande détachable 24 V avec un câble de 6 mètres. Le câble de levage de 6 mm de diamètre et 45 mètres de longueur permet une hauteur de travail maximale standard de 21 mètres, extensible jusqu’à 30 mètres à la verticale. Il est nécessaire de vérifier que la longueur du câble de levage soit supérieure au double de la hauteur du point de déchargement, et qu’au moins trois tours de câble restent enroulés sur le tambour en position basse.

Le monte-matériaux doit être installé sur un sol stable, solide et durable, avec une zone de travail délimitée pour garantir la sécurité. La zone de travail doit être éclairée et l’opérateur doit avoir une visibilité totale sur la trajectoire de la charge. Il est interdit de transporter des personnes ou d’accéder sur les accessoires de transport.

Lors de l’utilisation, le treuil démarre et s’arrête par action sur les boutons de la télécommande, avec un démarrage en douceur assuré par un variateur de fréquence. Le treuil s’arrête dès que les boutons sont relâchés. La vitesse de levage est élevée, à 28 mètres par minute. Le service intermittent recommandé est de 25 %, soit environ 20 cycles par heure.

En cas de fonctionnement non conforme (par exemple si le treuil ne démarre pas ou ne tire pas la charge nominale), il faut immédiatement cesser l’utilisation, débrancher l’appareil et contacter le service après-vente.

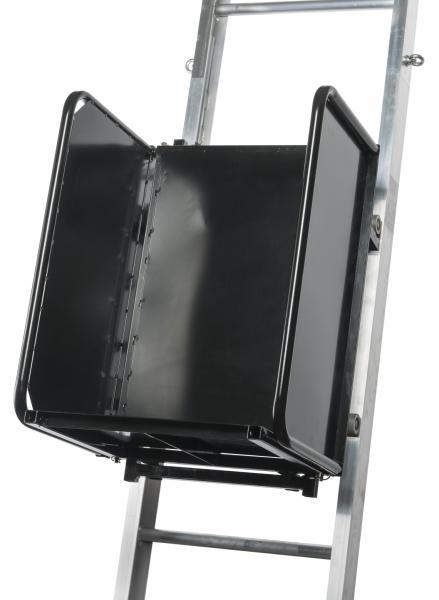

Le plateau couvreur avec ridelles latérales amovibles est utilisé pour transporter les matériaux, avec une capacité de 197 litres. Une ridelle frontale est disponible en option.

Enfin, il est recommandé de respecter la plage de température d’utilisation entre -5 °C et 40 °C. Le monte-matériaux doit être vérifié lors de la première mise en service puis tous les six mois, conformément à la réglementation.

Ce résumé reflète strictement les étapes d’utilisation, les conditions d’usage, le principe de fonctionnement côté utilisateur, ainsi que les consignes à suivre en cas de dysfonctionnement, telles qu’exprimées dans les documents fournis (fiche produit, notice technique pages 10-20 notamment).
