Monte-matériaux MAXIAL EXPERT 250/40 structure 10,50m HAEMMERLIN - 312250001

Le monte-matériaux MAXIAL EXPERT 250/40 de Haemmerlin est un appareil puissant destiné au levage de matériaux sur chantier, doté d’échelles en aluminium renforcé d’une hauteur de structure de 10,50 mètres, avec une hauteur de travail standard également de 10,50 m, pouvant atteindre jusqu’à 40 m en position verticale et 20 m en position oblique. Cette version est livrée en structure nue, sans plateau universel, à accessoiriser selon les besoins spécifiques du chantier. Ce monte-matériaux supporte une charge utile maximale de 250 kg, ce qui en fait le plus puissant du marché dans sa catégorie. Il est équipé d’un treuil électrique monophasé 220 V / 50 Hz d’une puissance de 1,5 kW, protégé thermiquement, avec un variateur de fréquence assurant un démarrage en douceur, une utilisation silencieuse, ainsi qu’une protection optimale du moteur et du câble. La vitesse de levage est élevée, atteignant 28 mètres par minute. Les échelles renforcées en aluminium sont légères, robustes et résistantes à la corrosion. Elles sont modulables avec des longueurs de 0,5 m, 1 m et 2 m, permettant un ajustement précis de la hauteur de la structure. La genouillère double pli, réglable de 0 à 60°, facilite l’adaptation de l’échelle à différentes inclinaisons de toiture ou de structure. Le système de montage est rapide grâce aux boulons rapides Easy Bolt. Le treuil est facilement démontable et équipé de roues pour faciliter la manutention. La commande s’effectue via une télécommande détachable 24 V avec câble de 6 m, offrant une grande flexibilité d’utilisation. Le chariot standard est muni d’un système parachute garantissant la sécurité lors des opérations de levage. La sécurité est renforcée par un système de fin de course haut détachable 24 V, une sécurité basse assurée par un mou de câble intégré au treuil, ainsi que des butoirs bas intégrés dans l’échelle de base. La puissance minimale requise pour un groupe électrogène est de 6,5 kVA. Le plateau universel, à commander en option, dispose de ridelles latérales et frontale déployables, avec une capacité volumétrique de 273 litres, adapté au levage de matériaux volumineux. Ce monte-matériaux est conforme aux directives européennes 2006/42/CE, avec une fabrication française garantissant qualité et fiabilité. Il est conçu pour une utilisation en chantier, non adapté aux zones ATEX ou milieux explosifs. Une maintenance régulière est recommandée, avec des vérifications semestrielles comprenant examens d’adéquation, de montage, état de conservation, essais statiques et dynamiques. Les conditions d’installation requièrent une assise stable et solide, une implantation garantissant la sécurité des opérateurs et des tiers, ainsi que le respect des consignes électriques et de sécurité. Le monte-matériaux ne doit pas être surchargé, ni utilisé pour transporter des personnes ou comme point d’ancrage pour harnais de sécurité. En résumé, le MAXIAL EXPERT 250/40 est un monte-matériaux à échelles en aluminium renforcé, puissant, modulable et sécurisé, adapté aux besoins exigeants des chantiers pour le levage de charges jusqu’à 250 kg à des hauteurs importantes, avec une grande facilité d’installation et d’utilisation.

• Modèle : MAXIAL EXPERT 250/40 – version structure
• Hauteur de structure : 10,50 m
• Configuration : structure nue (sans plateau universel)
• Compatibilité : à équiper avec accessoires compatibles selon besoins chantier
• Utilisation : base adaptable pour différentes configurations de levage

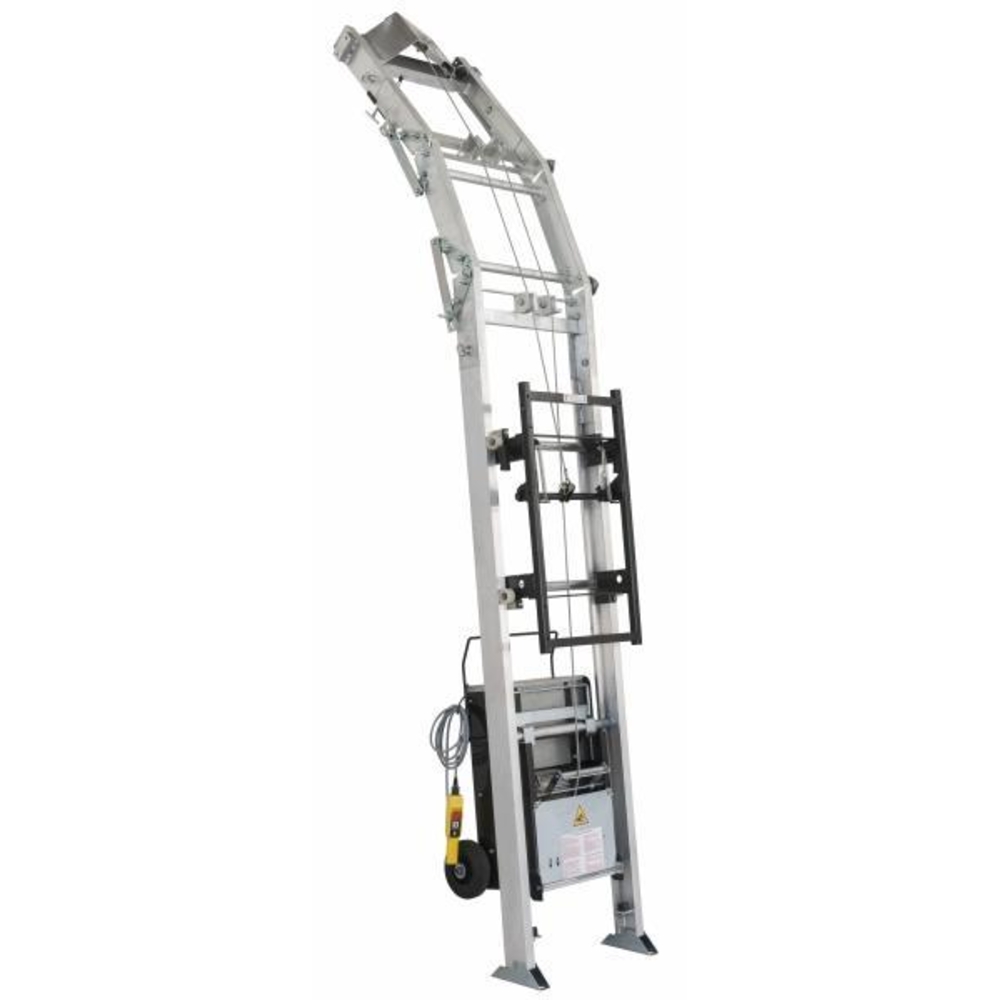

Le monte-matériaux MAXIAL EXPERT 250/40 s’utilise en installant et assemblant les échelles modulables au moyen de boulons rapides, en commençant par poser l’échelle de base à plat. Le chariot pour accessoires est engagé dans l’échelle de base, avec déverrouillage des cames du parachute pour permettre son insertion complète. Les échelles sont assemblées et verrouillées entre elles, puis une genouillère double pli réglable de 0 à 60° est ajoutée pour adapter l’inclinaison de l’échelle à la pente du toit ou à la structure, en la réglant et en la verrouillant par écrous à anse.

La structure est ensuite relevée et appuyée contre le bâtiment, avec la genouillère en appui direct sur le toit ou sur des tréteaux. La traverse de tête est installée en intercalant au minimum une échelle entre la genouillère et la traverse, puis verrouillée. Le montage peut être réalisé au sol parallèlement ou perpendiculairement à la façade selon la place disponible. L’assise au sol doit être stable, solide et durable, avec les sabots d’échelle ancrés au sol par goujons ou chevilles adaptés.

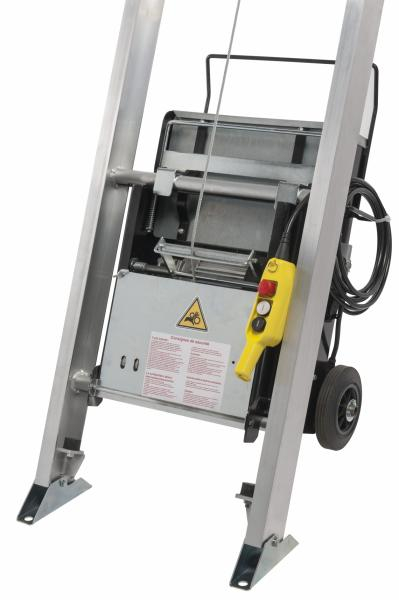

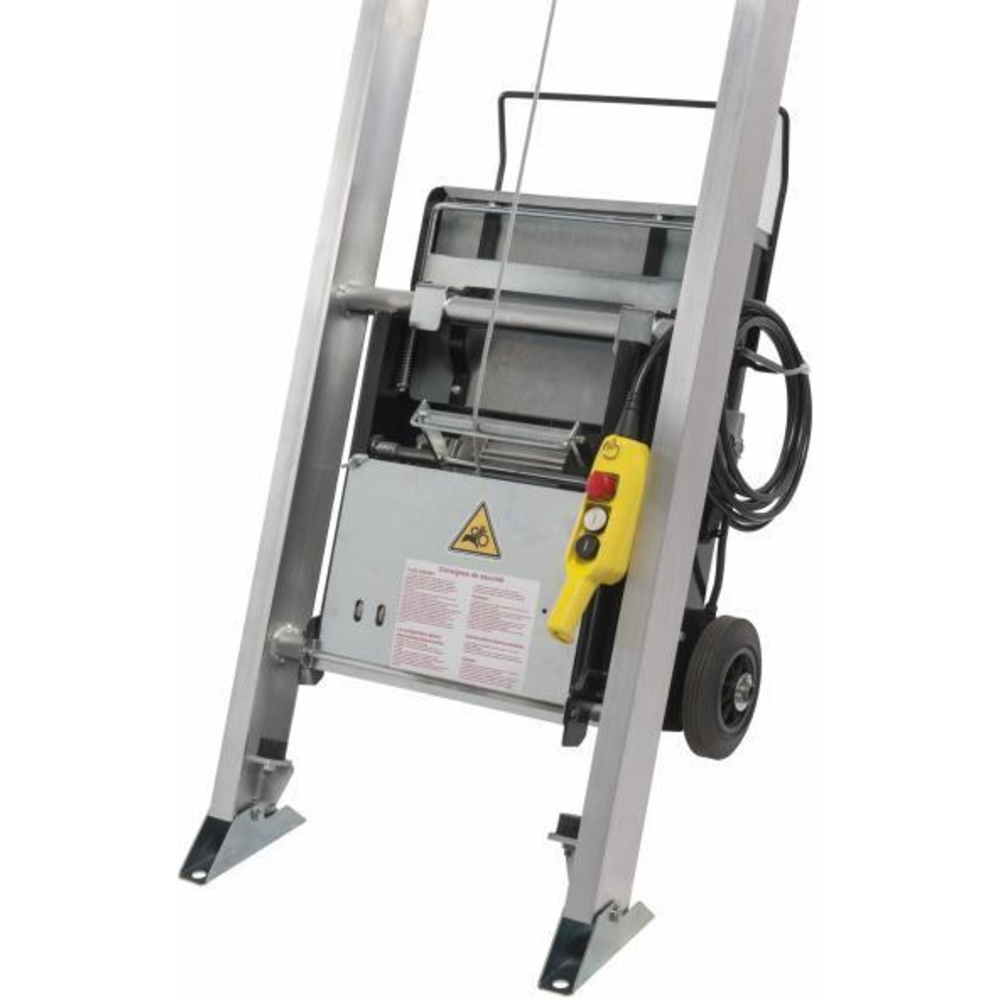

Le treuil électrique monophasé 220 V / 50 Hz est commandé par une télécommande détachable 24 V avec câble, offrant une commande par boutons montée, descente et arrêt d’urgence. La vitesse de levage est élevée (28 m/min). La longueur du câble de levage doit être au moins le double de la hauteur du point de déchargement haut, avec un minimum de 3 tours de câble enroulés sur le tambour en position basse. Le treuil s’arrête dès que les boutons sont relâchés, rendant l’usage de la sécurité fin de course haut non systématique.

Le monte-matériaux est utilisé pour le levage de matériaux sur chantier, avec une charge maximale de 250 kg, jusqu’à 40 mètres de hauteur en position verticale, ou 20 mètres en position oblique. Il est destiné à un usage en chantier, non adapté aux zones ATEX ou milieux explosifs. L’opérateur doit veiller à ce que la zone de travail soit balisée et éclairée, avec une visibilité totale sur la trajectoire de la charge. Il est interdit de transporter des personnes ou d’accéder aux accessoires de transport.

Avant utilisation, il faut vérifier que personne ne se trouve dans la zone de risque délimitée sous la charge. Le monte-matériaux fonctionne dans une plage de température de -5 à 40°C. Le service intermittent du treuil doit être respecté (25%), correspondant à environ 20 cycles par heure. En cas de dysfonctionnement du treuil, il faut cesser l’utilisation et contacter le service après-vente.

L’appareil peut être installé en position verticale ou oblique, avec un réglage précis de la genouillère pour s’adapter à l’inclinaison du toit. Le montage et démontage nécessitent plusieurs personnes selon la longueur des échelles. L’équipement doit être manipulé dans le respect des consignes de sécurité, notamment concernant l’alimentation électrique et la protection des opérateurs.

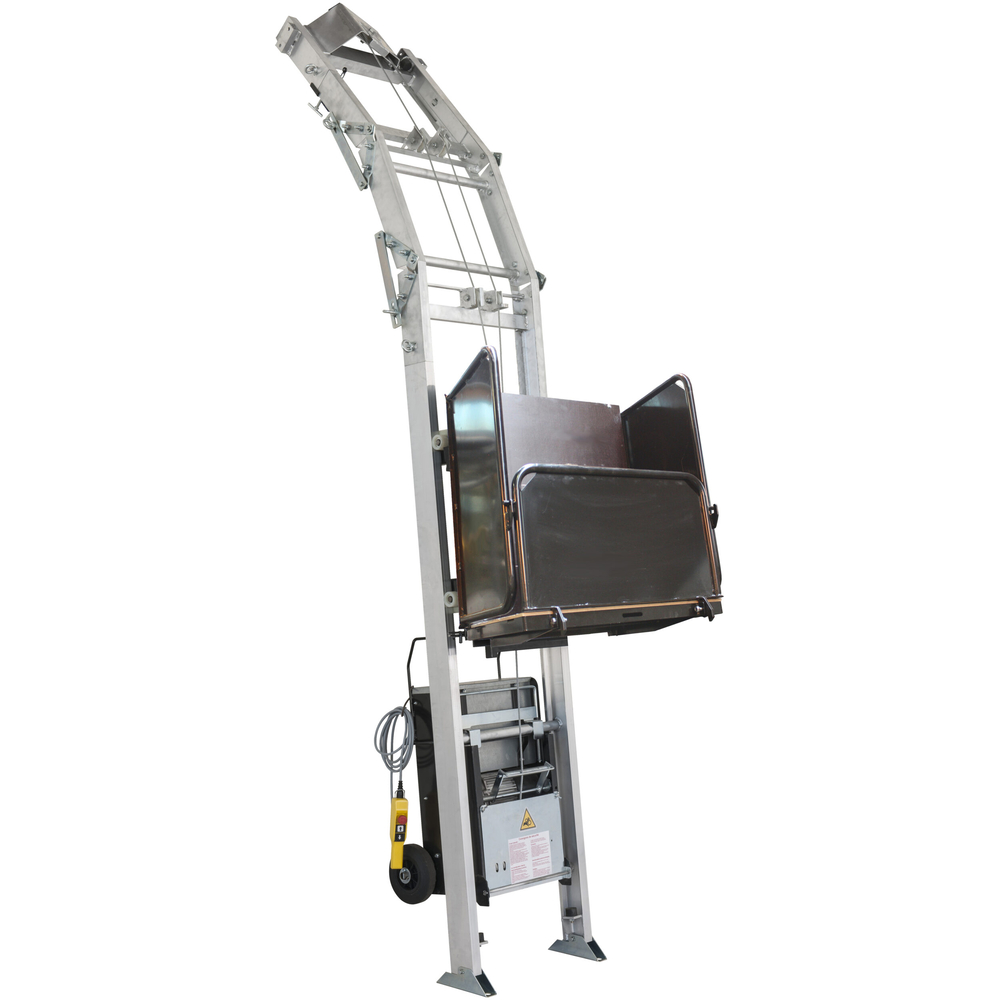

Le plateau universel ou plateau couvreur est utilisé selon les matériaux à transporter, avec des ridelles déployables pour les charges volumineuses.

En cas de fonctionnement non conforme, notamment si le treuil ne démarre pas ou ne tire pas la charge nominale, l’utilisation doit être arrêtée immédiatement et le service après-vente contacté.

Le résultat attendu est un levage sécurisé et efficace des matériaux sur chantier, avec une hauteur de travail adaptée aux besoins, une vitesse de levage élevée et une commande précise par télécommande, dans des conditions d’installation et d’utilisation respectant les consignes indiquées.
