Monte-matériaux avec genouillère 0 à 60° et 2 côtés, câble 40,00 m
Evolutivité vers le haut de gamme, compatible avec le Montana (échelles identiques).

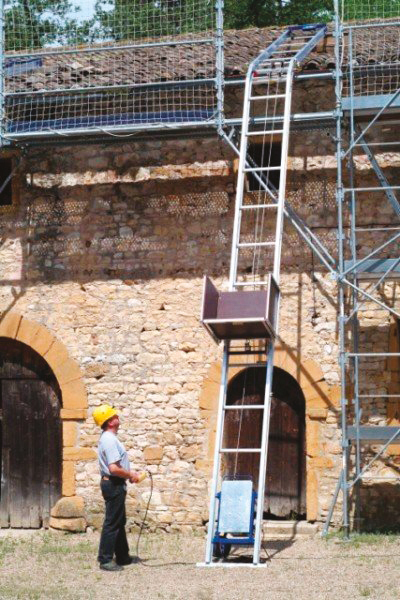

Chargement à la verticale possible sur échafaudages de façade à cadres R200 et multidirectionnels M368.
Matériel éligible à la subvention prévention des risques ergonomiques
Guide d'utilisation

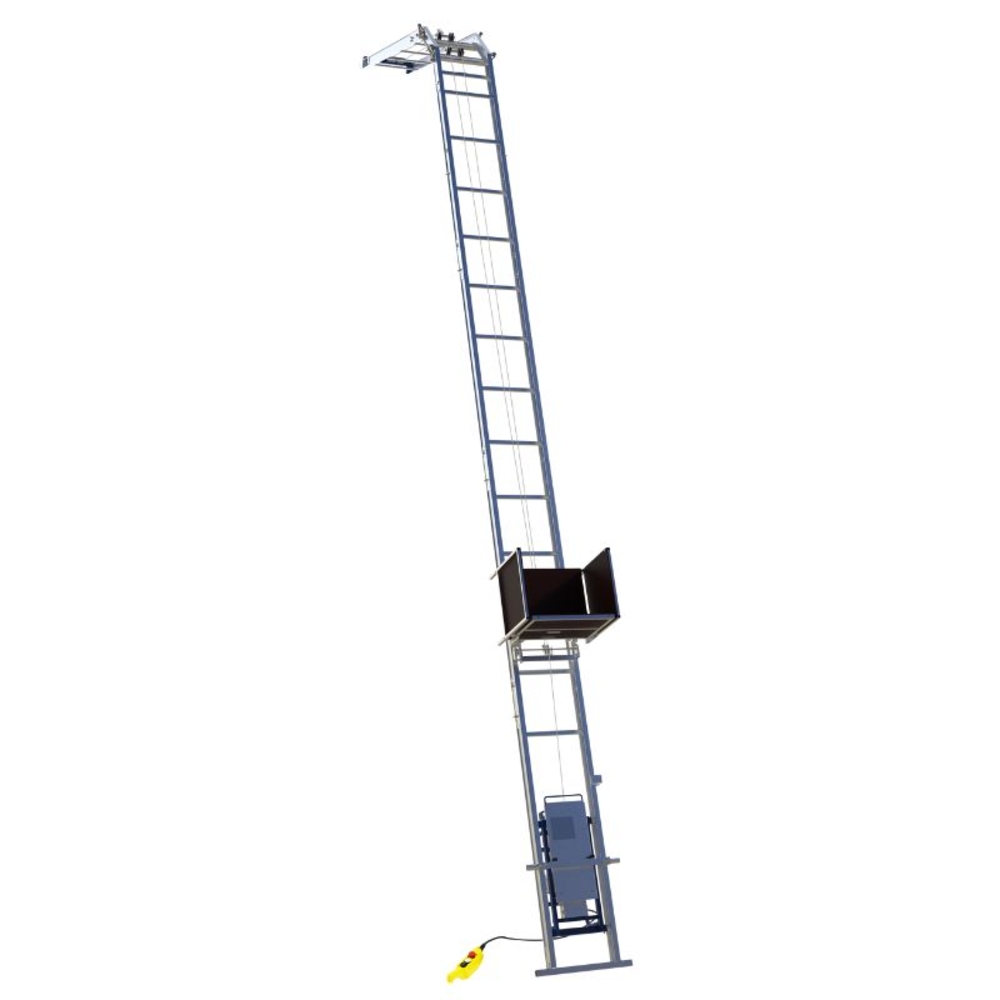

Le monte-matériaux NEVADA 10M s’utilise en montant un treuil débrochable sur une échelle standard, sans nécessité d’une échelle spécifique. Il fonctionne par un treuil électrique commandé à distance via une télécommande montée-descente avec arrêt d’urgence. Le déplacement du chariot s’effectue sur un câble de levage d’une longueur de 40 mètres, avec des fins de course hautes et basses détectées par capteurs électriques pour arrêter automatiquement le mouvement.
L’angle de la genouillère est réglable de 0 à 60°, ce qui permet d’adapter l’appareil aux contraintes du chantier. Le monte-matériaux peut être chargé à la verticale, notamment sur des échafaudages de façade à cadres R200 et multidirectionnels M368.
Il est destiné à transporter des matériaux de construction jusqu’à une hauteur maximale de 10 mètres. L’utilisation est prévue dans les métiers du bâtiment tels que la couverture, la maçonnerie, la plâtrerie et autres travaux nécessitant le levage de matériaux. Le matériel doit être installé sur une échelle standard correctement positionnée et nivelée, avec un appui au sol capable de reprendre une charge importante.
Le poste de travail autour de l’appareil doit être balisé et dégagé, avec une largeur d’ouverture d’accès d’au moins 1,4 mètre. L’opérateur doit s’assurer de l’absence de personnes sur le trajet du chariot et utiliser un moyen de communication adapté si nécessaire. Un éclairage suffisant doit être assuré dans les conditions de faible luminosité.
En cas de montage, il faut respecter le sens de montage des éléments et bien verrouiller les goupilles pour assurer la stabilité de la structure. La genouillère doit être montée avec un élément d’un mètre minimum après elle et un espace d’au moins 6,5 mètres avant, pour garantir le bon enroulage du câble sur le treuil. La genouillère doit être bloquée en position avec les vis papillon.
Le treuil s’emboîte sur les deux premiers barreaux de l’échelle de départ, puis se verrouille avec 4 goupilles. Le câble d’alimentation électrique doit être conforme aux spécifications, avec une tension d’alimentation de 24 V, et une longueur recommandée de 25 mètres.
L’utilisation est interdite si le vent dépasse 35 km/h, en atmosphères explosives ou tropicales, en cas d’orage, hors plage de température de -5°C à +40°C, ou si l’appareil présente un défaut apparent. Il est interdit de surcharger l’appareil, de transporter des personnes dans le chariot, ou de faire circuler des charges au-dessus du personnel.
Le résultat attendu est un levage régulier et sécurisé des matériaux jusqu’à 10 mètres, avec un déplacement contrôlé par télécommande, une vitesse d’élévation de 20 mètres par minute, et un arrêt automatique en fin de course. Le monte-matériaux est utilisable dans des conditions de chantier classiques, avec une attention particulière portée au montage, à la stabilité de l’échelle et au respect des consignes d’utilisation.
FAQ : Questions / Réponses :
Quelles sont les conditions d’utilisation à respecter pour garantir la sécurité lors de l’emploi du monte-matériaux NEVADA 10M ?
Il est interdit d’utiliser l’appareil si le vent dépasse 35 km/h, en atmosphères explosives ou tropicales, en cas d’orage, hors plage de température de -5°C à +40°C, ou si l’appareil présente un défaut apparent. Il ne faut pas surcharger l’appareil, transporter des personnes dans le chariot, ni faire circuler des charges au-dessus du personnel.
Comment s’effectue le montage du monte-matériaux NEVADA 10M pour assurer sa stabilité ?
Le treuil s’emboîte sur les deux premiers barreaux de l’échelle de départ et se verrouille avec 4 goupilles. La genouillère doit être montée avec un élément d’au moins 1 mètre après elle et un espace d’au moins 6,5 mètres avant, pour garantir le bon enroulage du câble. La genouillère se bloque en position avec des vis papillon. L’appui au sol doit pouvoir reprendre une charge minimale de 350 kg, et les appuis des échelles doivent résister à 250 kg.
Quels dispositifs de sécurité sont intégrés au monte-matériaux NEVADA 10M ?
Le monte-matériaux est équipé d’un système anti-mou du câble, d’un arrêt automatique en fin de course haut et bas détecté par capteurs électriques, et d’un arrêt d’urgence accessible via la télécommande. Ces dispositifs assurent un levage sécurisé des matériaux jusqu’à 10 mètres de hauteur.
Quelle est la compatibilité du NEVADA 10M avec d’autres équipements ?
Le NEVADA 10M est compatible avec les échelles Montana, permettant une évolution vers ce modèle haut de gamme. Il peut être chargé à la verticale sur des échafaudages de façade à cadres R200 et multidirectionnels M368, facilitant son intégration sur chantier.
Quels sont les critères à vérifier pour le poste de travail autour du monte-matériaux ?
La zone de travail doit être balisée et dégagée, avec une largeur d’accès d’au moins 1,4 mètre. L’opérateur doit s’assurer de l’absence de personnes sur le trajet du chariot et utiliser un moyen de communication adapté si nécessaire. Un éclairage suffisant est obligatoire en cas de faible luminosité.
Comment se réalise le fonctionnement technique du NEVADA 10M ?
Le monte-matériaux fonctionne avec un treuil électrique débrochable monté sur une échelle standard, sans nécessité d’une échelle spécifique. La commande se fait via une télécommande montée-descente avec arrêt d’urgence. La vitesse d’élévation est de 20 mètres par minute, avec un câble de levage de 40 mètres.
