MOTEUR PR POMPE DE FORAGE BAIN EAU 4" INOX TRIPHASÉ 1.1KW - RENSON - 817657
Référence : U003817657
Découvrez MOTEUR PR POMPE DE FORAGE BAIN EAU 4" INOX TRIPHASÉ 1.1KW - RENSON - 817657 disponible à l'achat
- Modèle en inox pour une durabilité accrue
- Conçu pour un usage intensif et efficace
- Norme d'isolation IP68 pour une protection optimale
- Fonctionne sous une tension de 380 V
- Puissance de 1,1 kW pour des performances élevées
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

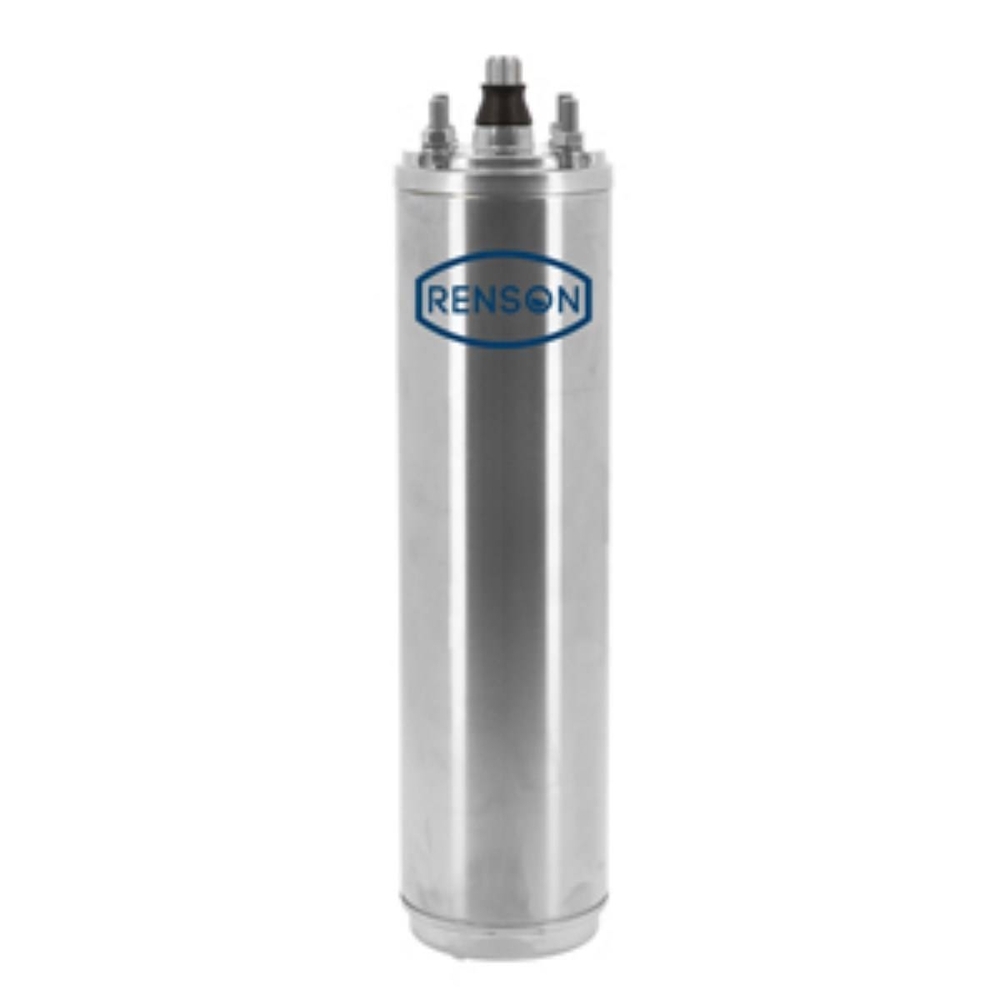

Découvrez le moteur pour pompe de forage bain d'eau 4" en inox triphasé de 1,1 kW, modèle SUPER INOX de RENSON.
Ce moteur est conçu pour un usage intensif avec une puissance de 1,10 kW et fonctionne sous une tension de 380 V.
Il présente un ampérage de 2,80 A et bénéficie d'une norme d'isolation IP68, garantissant une protection optimale contre l'eau et une durabilité accrue.
Son poids est de 8,55 kg pour une longueur de 297,20 mm, ce qui facilite son installation.
Le moteur est fabriqué en acier inoxydable, avec un stator doté d'une bride supérieure en acier inoxydable AISI 304 de fonderie de précision, offrant une excellente résistance à la corrosion et une robustesse renforcée.
L'arbre cannelé est en acier inoxydable, et la chemise du stator est en acier inoxydable AISI 316.
Ce moteur est à bain d'eau, rempli d'une solution hydrosoluble non toxique.
Il fonctionne sans entretien grâce à ses paliers radiaux et de butée lubrifiés par le liquide de remplissage, assurant un fonctionnement fiable et durable.
Le palier de butée est de type Kingsbury haute capacité avec une poussée axiale de 4 kN.
Une membrane de compensation de pression externe-interne est intégrée pour garantir l'étanchéité.
Les enroulements sont encapsulés et noyés dans une résine anti-arc pour une fixation mécanique et une dissipation thermique rapide.
Ce moteur est adapté pour une utilisation en eau présentant une salinité élevée, ce qui le rend particulièrement performant dans des environnements exigeants.
Il peut être installé verticalement ou horizontalement, avec une installation verticale nécessitant un tube prévu pour garantir son refroidissement, et une installation horizontale requérant un kit spécifique.
Les conditions d’utilisation recommandées sont les suivantes :
- Température ambiante maximale de 30 °C avec une vitesse minimale de refroidissement de 0,08 m/s.
- Tolérances sur la tension d’alimentation entre -10 % et +6 % (50 Hz).
- Nombre maximum de démarrages par heure : 20, avec au moins 3 minutes de pause entre deux démarrages.
- Profondeur d’immersion maximale sous le niveau de l’eau : 150 m.
Le moteur est conçu pour des applications industrielles et agricoles, notamment pour l’alimentation en eau potable, le pompage dans les cours d’eau, les installations d’arrosage, la pisciculture, les fontaines, les installations d’augmentation de pression dans l’industrie, ainsi que le pompage des eaux chaudes souterraines.
Sa conception électrique assure un haut rendement avec des coûts d’exploitation réduits.
L’amorce de câble est équipée d’une fiche ronde avec écrou de fixation, et la fixation du moteur utilise un long contre-écrou pour une meilleure manipulation.
Pour le transport et le stockage, il est recommandé de conserver le moteur dans son emballage d’origine, à une température ne dépassant pas +50 °C et à l’abri du gel si rempli à l’eau.
Le moteur doit être raccordé et mis en service par du personnel technique spécialisé, en respectant les consignes de sécurité et les normes électriques, notamment en ce qui concerne la mise à la terre et la protection contre les surtensions.
Il est conseillé d’utiliser des accessoires comme des coffrets de protection ou des capteurs adaptés pour garantir un fonctionnement optimal.
Ce moteur est une solution robuste, performante et fiable pour les systèmes de pompage immergés dans des environnements exigeants, alliant durabilité, faible entretien et haute efficacité.
Il est doté d'une norme d'isolation IP68 garantissant une protection optimale contre l'eau et les poussières, ainsi que d'une classe d'isolement B. Sa construction robuste inclut une chemise de stator en acier inoxydable AISI 316 et un stator avec bride supérieure en acier inoxydable AISI 304 de fonderie de précision, assurant une excellente résistance à la corrosion et une durabilité accrue, notamment en eau à forte salinité.
Le moteur est rempli d'une solution hydrosoluble non toxique et utilise des paliers radiaux et un palier de butée lubrifiés par ce liquide, permettant un fonctionnement sans entretien. Le palier de butée est de type Kingsbury haute capacité (4 kN). Une membrane de compensation de pression externe-interne assure l'équilibre des pressions internes.
Ce moteur peut être installé verticalement, dans un tube prévu pour garantir son refroidissement, ou horizontalement avec un kit spécifique. Il supporte une profondeur d'immersion maximale de 150 mètres et une température ambiante maximale de 30 °C avec une vitesse minimale de refroidissement de 0,08 m/s. La tension d'alimentation tolère des variations de -10 % à +6 % (50 Hz), avec un maximum de 20 démarrages par heure, espacés d'au moins 3 minutes.

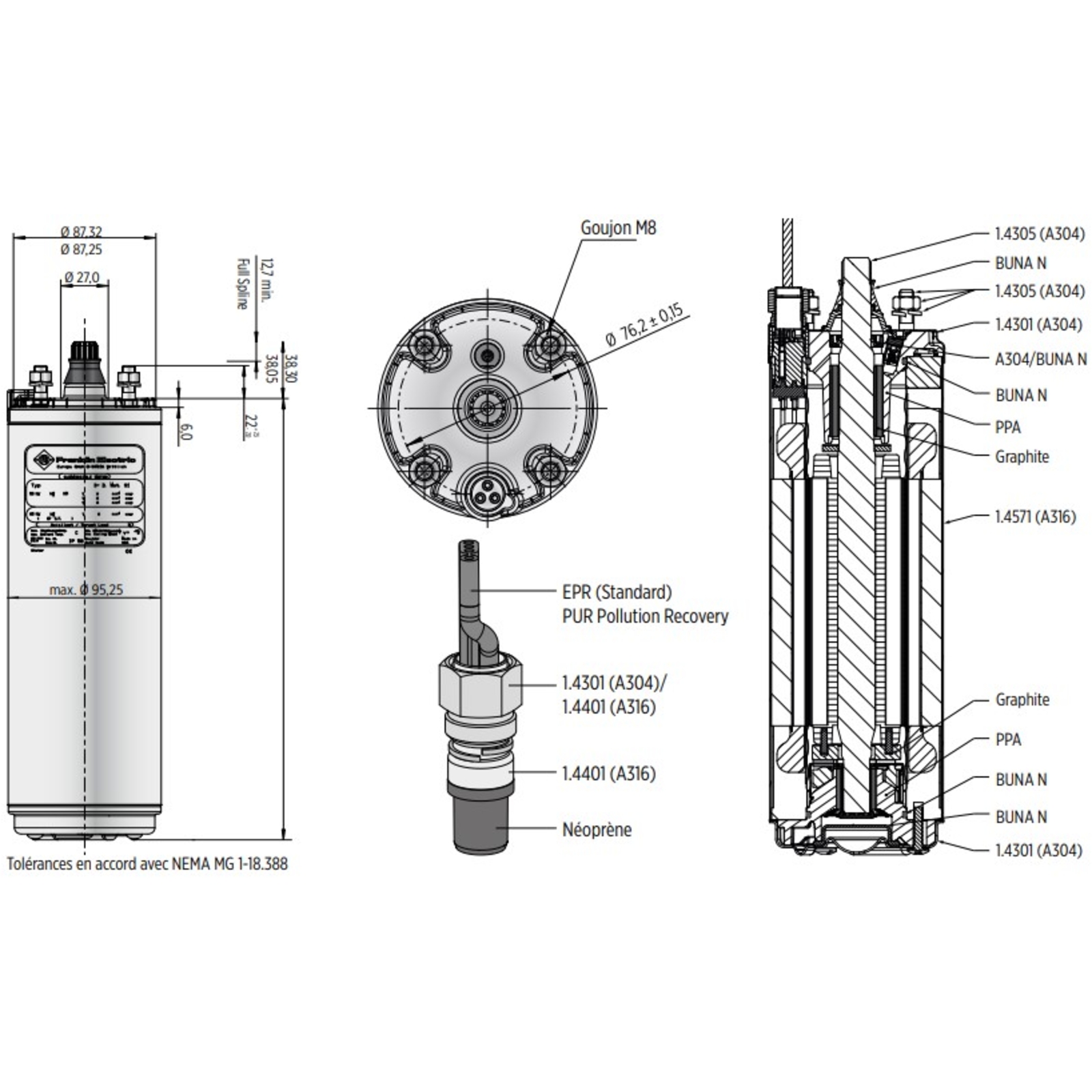

Sa vitesse de rotation est de 2900 tr/min avec une poussée axiale de 4 kN. Le moteur est équipé d'une bride 4" NEMA avec goujons filetés métriques et d'un arbre cannelé en acier inoxydable.
Les avantages majeurs incluent un fonctionnement sans entretien grâce aux paliers lubrifiés, une conception électrique performante, une durabilité renforcée par le système de refroidissement efficace, ainsi que des fixations optimisées pour une meilleure manipulation.
Ce moteur est adapté aux usages industriels et agricoles, particulièrement dans des environnements où l'eau présente une forte salinité.
Accessoires recommandés : coffret manque d'eau bi-tension 16A, capteurs câble pour armatures pressions 2,2 kW avec câbles de 10 m (codes 104413, 817611 et 818058).
- modèle : SUPER INOX
- type de moteur : eau
- tension : 380 V
- puissance : 1,10 kW
- ampérage : 2,80 A
- norme d'isolation : IP68
- longueur : 297,20 mm
- poids : 8,55 kg
- utilisation : intensif
- indice de protection : IP68
- classe d’isolement : B
- fréquence : 50 Hz
- vitesse de rotation : 2900 tr/min
- poussée axiale : 4 kN
- palier de butée : type Kingsbury haute capacité
- bride : 4" NEMA avec goujons filetés métriques
- arbre cannelé : acier inoxydable
- chemise du stator : acier inoxydable AISI 316
- stator avec bride supérieure en acier inoxydable AISI 304 de fonderie de précision
- moteur à bain d'eau : rempli avec une solution hydrosoluble non toxique
- paliers radiaux et palier de butée lubrifiés par le liquide de remplissage pour un fonctionnement sans entretien
- membrane de compensation de pression externe - interne
- enroulements encapsulés, noyés dans une résine anti-arc assurant fixation mécanique et dissipation thermique rapide
L’utilisation typique inclut le pompage d’eau potable, l’arrosage en horticulture, agriculture, sylviculture et pisciculture (en eau agressive, il est préconisé d’utiliser des moteurs en acier inox 316), les fontaines (y compris en montage horizontal en respectant les prescriptions de sécurité électrique), les installations d’augmentation de pression en industrie, ainsi que le pompage d’eaux chaudes souterraines.
Le moteur peut être immergé jusqu’à une profondeur maximale de 150 mètres. La température ambiante maximale d’utilisation est de 30 °C, avec une vitesse minimale de refroidissement de 0,08 m/s. La tension d’alimentation doit respecter une tolérance de -10 % à +6 % (50 Hz). Le nombre maximal de démarrages est limité à 20 par heure, avec au moins 3 minutes de pause entre chaque démarrage.
Le moteur doit être mis en marche uniquement après avoir assemblé une machine complète conforme aux exigences de sécurité. Avant la mise en service, il faut purger l’air de la colonne montante pour éviter les coups de bélier et installer un clapet anti-retour à une distance maximale de 7 mètres de la pompe.
En cas de fonctionnement non conforme, il faut arrêter immédiatement le moteur si le courant nominal indiqué est dépassé, si la tension sort des tolérances, ou s’il y a un risque de marche à sec.
Le moteur fonctionne en rotation antihoraire en regardant le bout d’arbre d’en haut. Lors de l’installation, il est important de contrôler que l’arbre tourne librement avant montage et de respecter les couples de serrage indiqués. Le raccordement électrique doit être réalisé par du personnel technique spécialisé en respectant les schémas de connexion et les protections nécessaires (fusibles, disjoncteur, mise à la terre).
Le moteur est lubrifié par un liquide hydrosoluble non toxique, ce qui permet un fonctionnement sans entretien des paliers radiaux et du palier de butée.
Le résultat attendu est un fonctionnement fiable et durable du moteur dans les conditions d’usage précisées, avec un refroidissement assuré et un nombre limité de démarrages pour éviter tout dommage.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quels sont les avantages du moteur en inox pour une pompe de forage bain d'eau ?
Le moteur est conçu en inox, ce qui lui confère une durabilité accrue face à la corrosion et aux conditions d'usage intensif. Cette composition assure une meilleure longévité dans des environnements exigeants.
Quelles sont les caractéristiques électriques de ce moteur triphasé ?
Ce moteur fonctionne sous une tension de 380 V en triphasé avec une puissance de 1,10 kW et un ampérage de 2,80 A, garantissant des performances adaptées pour un usage intensif.
Comment la norme d'isolation IP68 influence-t-elle l'utilisation de ce moteur ?
La norme IP68 assure une protection optimale contre la pénétration de poussières et une immersion prolongée dans l'eau, ce qui rend ce moteur particulièrement adapté aux applications subaquatiques et aux environnements humides.
Quelles sont les dimensions et le poids du moteur pour faciliter son installation ?
Le moteur mesure 297,20 mm de longueur et pèse 8,55 kg, des dimensions qui facilitent sa manipulation et son installation dans des espaces restreints ou dans des forages standards.
Dans quels contextes professionnels ce moteur est-il le plus adapté ?
Ce moteur est conçu pour un usage intensif, ce qui le rend pertinent pour des applications nécessitant une fiabilité et une performance constantes, notamment dans des environnements où la résistance à l'eau et à la corrosion est essentielle.
