MOTEUR PR POMPE DE FORAGE BAIN EAU 4" INOX TRIPHASÉ 2.2KW - RENSON - 817659
Référence : U003817659
Découvrez MOTEUR PR POMPE DE FORAGE BAIN EAU 4" INOX TRIPHASÉ 2.2KW - RENSON - 817659 disponible à l'achat
- Conçu pour une utilisation intensive
- Norme d'isolation IP68 pour une protection optimale
- Puissance de 2,20 kW pour des performances élevées
- Modèle en inox pour une durabilité accrue
- Adapté aux installations triphasées à 380 V
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

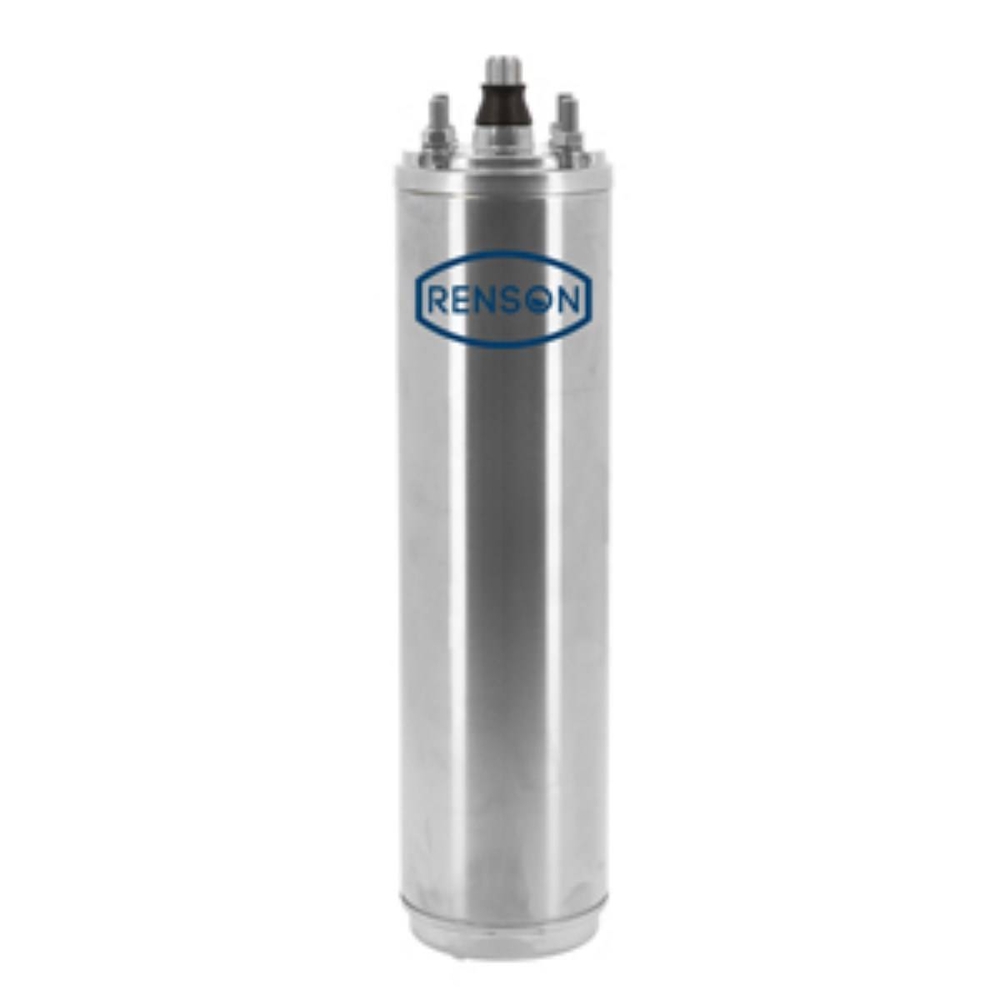

Découvrez le moteur pour pompe de forage bain eau 4" en inox triphasé de 2,2 kW de la marque RENSON.
Ce moteur modèle SUPER INOX est conçu pour une utilisation intensive, offrant une puissance de 2,20 kW et un ampérage de 5,40 A.
Il fonctionne sous une tension triphasée de 380 V, avec une norme d'isolation IP68 assurant une protection optimale contre l'humidité.
Sa longueur est de 353,20 mm pour un poids de 11,05 kg.
La conception électrique garantit un haut rendement avec de faibles coûts d'exploitation.
Le fonctionnement est sans entretien grâce aux paliers radiaux et de butée lubrifiés par le liquide de remplissage.
La durabilité est renforcée par un système de refroidissement efficace.
Le moteur est rempli d'une solution hydrosoluble non toxique, avec une membrane de compensation de pression externe-interne.
Le stator est équipé d'une bride supérieure en acier inoxydable AISI 304 de fonderie de précision, pour une meilleure résistance à la corrosion et une robustesse accrue.
La chemise du stator est en acier inoxydable AISI 316, et l'arbre cannelé est également en acier inoxydable.
Ce moteur est adapté pour une utilisation en eau présentant une salinité élevée.
Il peut être installé verticalement ou horizontalement, en respectant les recommandations de refroidissement spécifiques à chaque type d'installation.
Applications principales :
- Usages industriels et agricoles
- Alimentation en eau potable, pompage dans les cours d’eau
- Installations d’arrosage pour horticulture, agriculture, sylviculture et pisciculture
- Fontaines, y compris en montage horizontal
- Augmentation de pression dans l’industrie
- Pompage des eaux chaudes souterraines
Conditions d’utilisation :
- Température ambiante maximale de 30 °C avec une vitesse minimale de refroidissement de 0,08 m/s
- Tolérances sur la tension d’alimentation : -10 % / +6 % (50 Hz)
- Nombre maximum de démarrages par heure : 20 avec 3 minutes de pause entre deux démarrages
- Profondeur d’immersion maximale sous le niveau d’eau : 150 m
- Rotation en sens antihoraire en regardant le bout d’arbre d’en haut
Construction et caractéristiques techniques :
- Bride 4" NEMA avec goujons filetés métriques
- Paliers radiaux et palier de butée de type Kingsbury haute capacité (4 kN)
- Enroulements encapsulés hermétiquement scellés dans le stator et noyés dans une résine anti-arc pour une fixation mécanique et une dissipation thermique rapide
- Classe d’isolement B
- Fréquence 50 Hz
- Poussée axiale de 4 kN
- Vitesse de rotation de 2900 tr/min
Avantages produit :
- Conception assurant un haut rendement et des faibles coûts d'exploitation
- Fonctionnement sans entretien
- Durabilité accrue grâce au système de refroidissement
- Amorce de câble avec fiche ronde et écrou de fixation
- Fixation avec long contre-écrou pour une meilleure manipulation
- Adapté à l'eau salée
Conditionnement et stockage :
- Stocker le moteur dans son emballage d’origine jusqu’au montage
- Ne pas exposer à des températures supérieures à +50 °C pour éviter le suintement du liquide interne
- Température de stockage possible jusqu'à -15 °C avec le remplissage d’origine ; en cas de remplissage à l’eau, protéger le moteur du gel
Installation et sécurité :
- Le moteur doit être totalement submergé en permanence
- La pompe doit être montée dans un tube prévu pour garantir son refroidissement en installation verticale
- En installation horizontale, prévoir un kit spécifique pour assurer le refroidissement
- Respecter les limites de tension et de démarrage ainsi que les consignes de sécurité électrique
Raccordement électrique :
- Prévoir un interrupteur externe, des fusibles pour chaque phase et un disjoncteur-protecteur thermique selon la norme EN 61947-4-1
- Mise à la terre obligatoire selon IEC 364-5-54 et EN 60034-1
- Compatible avec variateur de fréquence sous conditions spécifiques de réglage
Le moteur est lubrifié à l'eau et rempli en usine avec un liquide de remplissage FES93, garantissant un fonctionnement sans intervention avant installation.
La résistance d’isolement doit être contrôlée avant et pendant la descente dans le puits.
Enfin, le moteur est conçu pour une longue durée de vie avec un entretien minimal, idéal pour des applications exigeantes en environnement humide et salin.
Ce moteur à bain d'eau est rempli d'une solution hydrosoluble non toxique et fonctionne sans entretien grâce aux paliers radiaux et de butée lubrifiés par ce liquide. Le palier de butée de type Kingsbury supporte une poussée axiale de 4 kN, assurant une grande robustesse. La membrane de compensation de pression externe-interne permet une adaptation aux variations de pression.
Le moteur est adapté pour une utilisation en eau présentant une salinité élevée et peut être installé verticalement ou horizontalement, avec des recommandations spécifiques pour garantir son refroidissement (tube prévu pour l'installation verticale, kit spécifique pour l'installation horizontale). Il supporte une profondeur d'immersion maximale de 150 mètres sous le niveau de l'eau.
Les enroulements du moteur sont encapsulés et noyés dans une résine anti-arc assurant une fixation mécanique et une dissipation thermique rapide. La vitesse de rotation est de 2900 tr/min avec une classe d'isolement B.
Conditions d'utilisation :
- Température ambiante maximale de 30 °C avec une vitesse minimale de refroidissement de 0,08 m/s.
- Tolérances sur la tension d’alimentation de -10 % à +6 % (50 Hz).
- Nombre maximum de démarrages par heure : 20, avec 3 minutes de pause entre chaque démarrage.
Avantages produit :
- Haut rendement électrique avec faibles coûts d’exploitation.
- Fonctionnement sans entretien.
- Durabilité grâce à l’efficacité du système de refroidissement.
- Amorce de câble avec fiche ronde et écrou de fixation.
- Fixation avec long contre-écrou pour une meilleure manipulation.
- Résistance accrue à la corrosion et robustesse grâce au stator en acier inoxydable de précision.
- Adapté pour eaux à forte salinité.
- Installation possible en position verticale ou horizontale.
Caractéristiques techniques principales :
- Modèle : SUPER INOX
- Type de moteur : eau
- Tension : 380 - 415 V
- Puissance : 2,20 kW
- Ampérage : 5,40 A
- Longueur : 353,20 mm
- Poids : 11,05 kg
- Indice de protection : IP68
- Classe d’isolement : B
- Fréquence : 50 Hz
- Vitesse de rotation : 2900 tr/min
- Poussée axiale : 4 kN

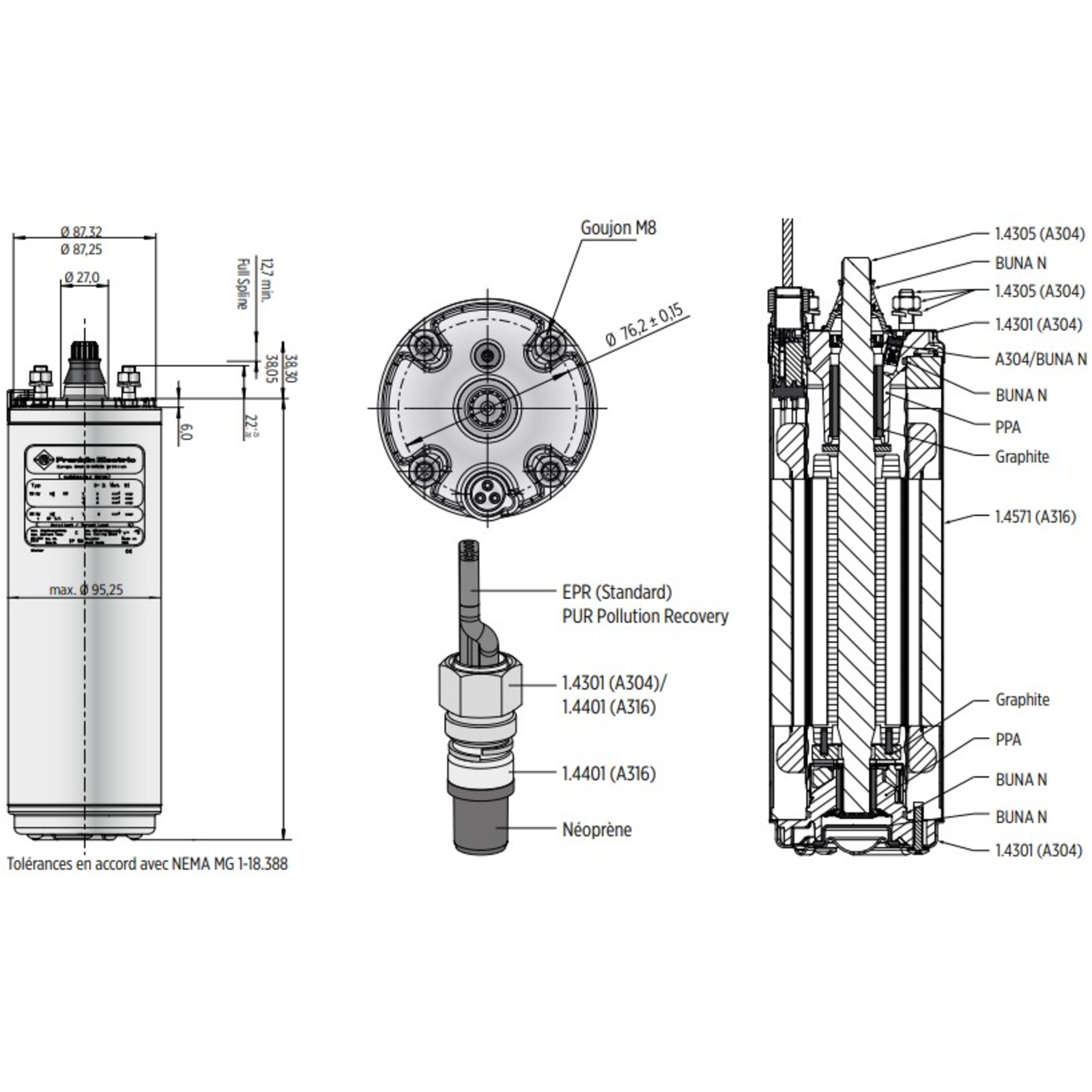

Construction :
- Bride 4" NEMA avec goujons filetés métriques.
- Arbre cannelé en acier inoxydable.
- Chemise du stator en acier inoxydable AISI 316.
- Paliers lubrifiés par liquide de remplissage.
- Membrane de compensation de pression.
Ce moteur est idéal pour des applications industrielles et agricoles nécessitant un équipement fiable, durable et performant dans des environnements exigeants.
- modèle : SUPER INOX
- type de moteur : eau
- tension : 380 V
- puissance : 2,20 kW
- ampérage : 5,40 A
- norme d'isolation : IP68
- longueur : 353,20 mm
- poids : 11,05 kg
- utilisation : intensif
- fréquence : 50 Hz
- vitesse de rotation : 2900 tr/min
- poussée axiale : 4 kN
- classe d’isolement : B
- tension admissible : 380 - 415 V
- bride 4" NEMA avec goujons filetés métriques
- arbre cannelé en acier inoxydable
- chemise du stator en acier inoxydable AISI316
- stator avec bride supérieure en acier inoxydable AISI 304 de fonderie de précision
- paliers radiaux et palier de butée lubrifiés par le liquide de remplissage pour un fonctionnement sans entretien
- palier de butée de type Kingsbury haute capacité (4 kN)
- moteur à bain d'eau rempli avec une solution hydrosoluble non toxique
- membrane de compensation de pression externe - interne
- enroulements hermétiquement scellés dans le stator et noyés dans de la résine anti-arc pour fixation mécanique et dissipation thermique rapide
L’utilisation est prévue dans des contextes variés tels que l’alimentation en eau potable, le pompage dans les cours d’eau, les installations d’arrosage pour l’horticulture, l’agriculture, la sylviculture, la pisciculture, les fontaines (y compris en montage horizontal), les installations d’augmentation de pression industrielle et le pompage des eaux chaudes souterraines. Il supporte une profondeur d’immersion maximale de 150 mètres sous le niveau de l’eau.
Les conditions d’utilisation comprennent une température ambiante maximale de 30 °C avec une vitesse minimale de refroidissement de 0,08 m/s, une tolérance sur la tension d’alimentation de -10 % à +6 % (50 Hz) et un nombre maximal de démarrages de 20 par heure avec 3 minutes de pause entre chaque démarrage. Le moteur doit être alimenté en triphasé 380 V et la rotation doit être contrôlée pour correspondre au sens antihoraire.
Avant la mise en service, il est nécessaire de purger l’air de la colonne montante pour éviter les coups de bélier, de doter la colonne d’un clapet anti-retour placé à une distance maximale de 7 mètres de la pompe, et de vérifier que la température de l’eau est comprise entre -3 °C (avec remplissage d’origine) et 30 °C (fonctionnement à température plus élevée uniquement à puissance réduite).
En cas de fonctionnement non conforme, il faut arrêter immédiatement le moteur si le courant nominal est dépassé, si la tension sort des tolérances indiquées, ou en cas de risque de marche à sec.
Le résultat attendu est un fonctionnement fiable du moteur immergé dans les conditions spécifiées, avec un nombre limité de démarrages par heure et un refroidissement assuré par la circulation d’eau. Le moteur est lubrifié par un liquide de remplissage hydrosoluble non toxique, ce qui permet un fonctionnement sans entretien.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelle est la puissance et la tension électrique de ce moteur pour pompe de forage ?
Ce moteur dispose d'une puissance de 2,20 kW et fonctionne sous une tension triphasée de 380 V, adaptée aux installations industrielles ou professionnelles exigeantes.
Quelles sont les caractéristiques de protection et de durabilité de ce moteur ?
Le moteur est conforme à la norme d'isolation IP68, garantissant une protection optimale contre l'humidité. Sa conception en inox assure une durabilité accrue, même en milieu humide ou immergé.
Pour quel type d'utilisation ce moteur est-il conçu ?
Ce modèle est spécifiquement conçu pour une utilisation intensive, ce qui le rend adapté aux besoins exigeants en pompage d'eau sur chantier ou en installation professionnelle.
Quelles sont les dimensions et le poids du moteur ?
Le moteur mesure 353,20 mm de longueur et pèse 11,05 kg, ce qui permet une installation aisée dans des espaces restreints tout en assurant une bonne stabilité.
Comment ce moteur répond-il aux contraintes d’un usage intensif ou terrain ?
Grâce à sa robustesse inox et sa norme IP68, ce moteur résiste efficacement à l'immersion et à l'humidité, garantissant une performance stable et durable dans des conditions d'utilisation intensives.
