MOTEUR PR POMPE DE FORAGE BAIN EAU 4" INOX TRIPHASÉ 3KW - RENSON - 817662
Référence : U003817662
Découvrez MOTEUR PR POMPE DE FORAGE BAIN EAU 4" INOX TRIPHASÉ 3KW - RENSON - 817662 disponible à l'achat
- Conçu en inox pour une durabilité optimale
- Fonctionne à une tension de 380 V
- Puissance de 3 kW pour des performances élevées
- Norme d'isolation IP68 pour une protection accrue
- Idéal pour une utilisation intensive dans divers environnements
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

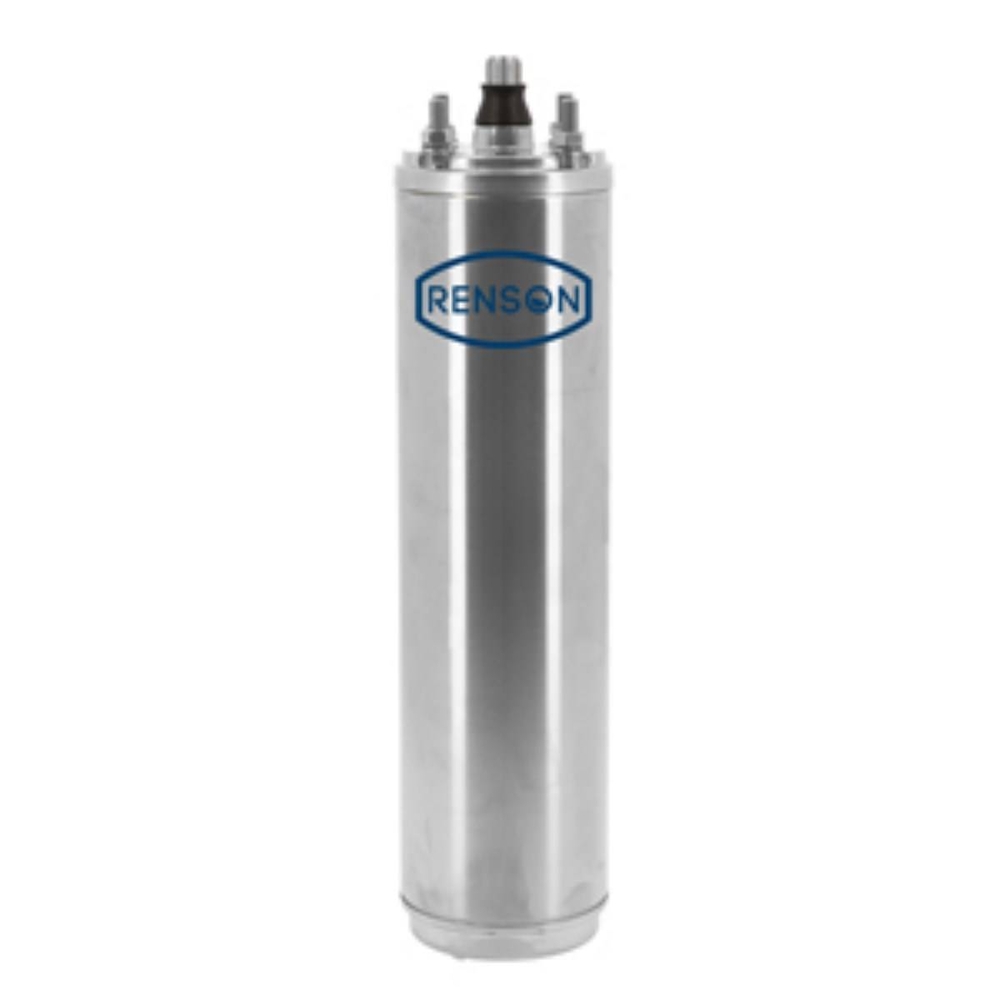

Découvrez le moteur pour pompe de forage bain d'eau 4" en inox triphasé de 3 kW de RENSON.
Ce moteur modèle SUPER INOX est conçu en acier inoxydable pour une durabilité optimale, même dans des conditions d'utilisation intensive.
Il fonctionne sous une tension de 380 V avec une puissance de 3 kW et un ampérage de 7,40 A, garantissant des performances élevées.
Sa norme d'isolation IP68 assure une protection renforcée contre l'humidité et permet une immersion jusqu'à 150 mètres de profondeur sous le niveau de l'eau.
La longueur totale du moteur est de 408,20 mm pour un poids de 13,55 kg, ce qui le rend compact et facile à manipuler.
Ce moteur à bain d'eau est rempli d'une solution hydrosoluble non toxique, avec des paliers radiaux et de butée lubrifiés par ce liquide pour un fonctionnement sans entretien.
Le palier de butée est de type Kingsbury haute capacité (4 kN), garantissant une robustesse mécanique élevée.
Les enroulements sont encapsulés et noyés dans une résine anti-arc pour une fixation mécanique solide et une dissipation thermique rapide.

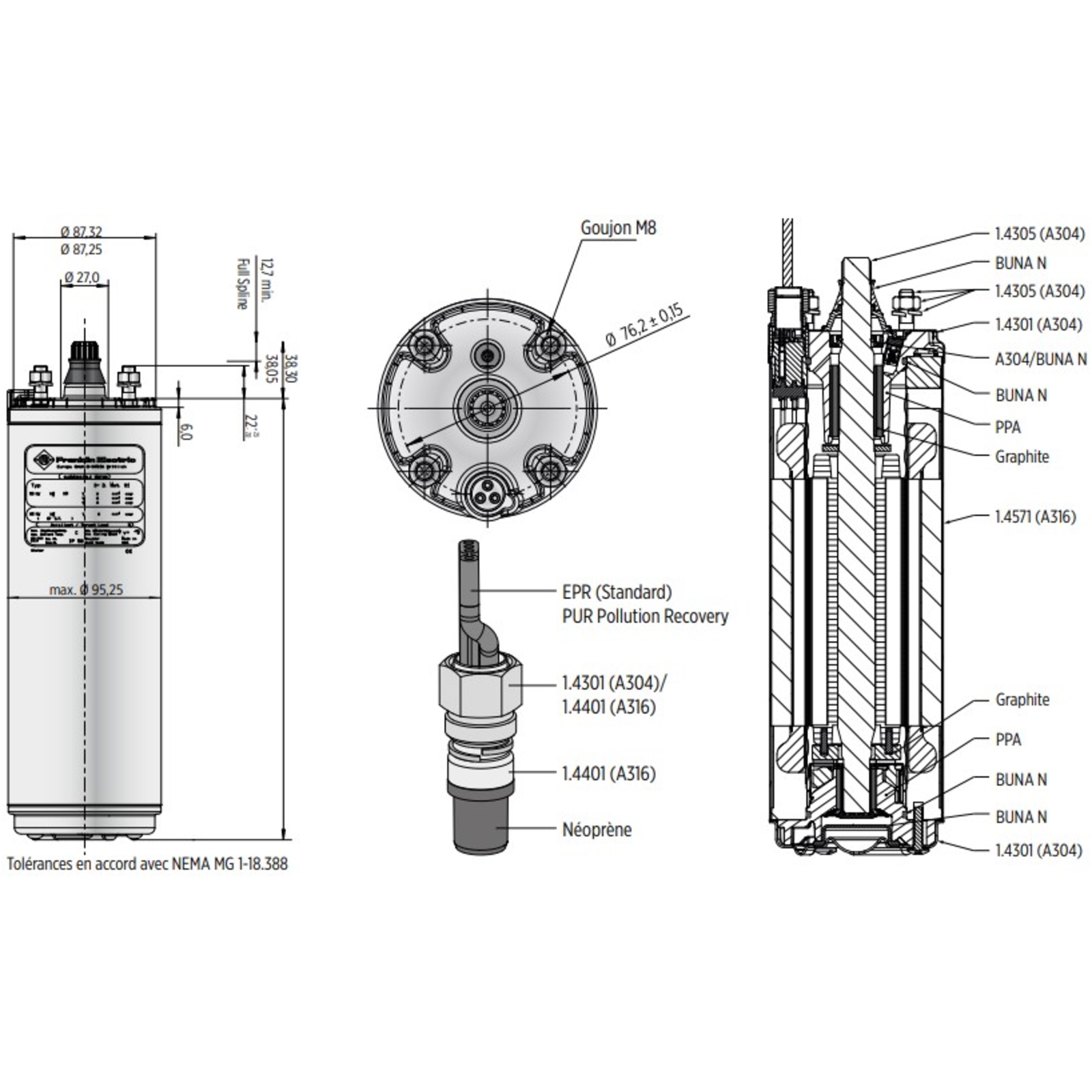

La construction comprend une bride 4" NEMA avec goujons filetés métriques, un arbre cannelé en acier inoxydable et une chemise de stator en acier inoxydable AISI 316.
Le stator possède une bride supérieure en acier inoxydable AISI 304 de fonderie de précision pour une meilleure résistance à la corrosion.
Ce moteur est particulièrement adapté à une utilisation en eau présentant une salinité élevée.
Il est conçu pour un usage intensif dans des applications industrielles et agricoles, telles que le pompage d'eau potable, l'irrigation, la pisciculture, les fontaines, ainsi que les installations d'augmentation de pression et de pompage d'eaux chaudes souterraines.
Le moteur peut être installé verticalement ou horizontalement, avec un système de refroidissement assuré par le liquide environnant.
Pour l'installation horizontale, un kit spécifique est recommandé pour garantir un refroidissement optimal.
Les conditions d'utilisation comprennent une température ambiante maximale de 30 °C avec une vitesse minimale de refroidissement de 0,08 m/s.
Les tolérances sur la tension d’alimentation sont de -10 % à +6 % à 50 Hz.
Le nombre maximum de démarrages est limité à 20 par heure, avec une pause de 3 minutes entre chaque démarrage.
Le moteur fonctionne en rotation antihoraire en regardant le bout d'arbre d'en haut.
Il est conçu pour un fonctionnement sans entretien grâce aux paliers lubrifiés par le liquide de remplissage.
L'amorce de câble est équipée d'une fiche ronde avec écrou de fixation et la fixation utilise un long contre-écrou pour une meilleure manipulation.
Les avantages principaux incluent un haut rendement électrique avec des coûts d'exploitation faibles, une durabilité accrue grâce à un système de refroidissement efficace, et une adaptation à des eaux agressives.
Le moteur est également fourni avec des accessoires recommandés tels que coffret manque d'eau bi-tension 16A et capteurs de pression.
Pour le transport et le stockage, il est conseillé de conserver le moteur dans son emballage d'origine, à une température ne dépassant pas 50 °C, et à l'abri du gel si rempli à l'eau.
Le moteur doit être installé et raccordé par du personnel qualifié, en respectant les consignes de sécurité et les normes électriques en vigueur.
Ce moteur est conforme aux normes de protection et d'isolation, avec une classe d’isolement B et un indice de protection IP68, garantissant une fiabilité et une sécurité optimales dans son domaine d'application.
Le moteur bénéficie d’une norme d’isolation IP68, garantissant une protection optimale contre l’humidité, et d’une classe d’isolement B. Il est équipé de paliers radiaux et d’un palier de butée type Kingsbury haute capacité (4 kN), lubrifiés par le liquide de remplissage, ce qui permet un fonctionnement sans entretien. La membrane de compensation de pression interne-externe contribue à la fiabilité du système. Les enroulements sont encapsulés et noyés dans une résine anti-arc pour une fixation mécanique et une dissipation thermique rapide.
Le moteur assure un haut rendement électrique avec de faibles coûts d’exploitation. Il est doté d’une amorce de câble avec fiche ronde et écrou de fixation, ainsi que d’une fixation avec long contre-écrou pour faciliter la manipulation. La rotation s’effectue en sens antihoraire en regardant le bout d’arbre d’en haut, avec une vitesse de rotation de 2900 tr/min.
Les conditions d’utilisation recommandent une température ambiante maximale de 30 °C avec une vitesse minimale de refroidissement de 0,08 m/s. La profondeur d’immersion maximale sous le niveau d’eau est de 150 m. Le moteur peut être installé verticalement, dans un tube prévu pour garantir son refroidissement, ou horizontalement avec un kit d’installation spécifique.
Les tolérances sur la tension d’alimentation sont de -10 % à +6 % (50 Hz), avec un nombre maximum de démarrages de 20 par heure, incluant une pause de 3 minutes entre chaque démarrage.
Les dimensions du moteur sont de 408,20 mm de longueur pour un poids de 13,55 kg. La bride de fixation est de type 4" NEMA avec goujons filetés métriques, et l’arbre est cannelé en acier inoxydable.
Ce moteur est livré rempli avec une solution hydrosoluble non toxique, garantissant un fonctionnement sûr et respectueux des normes.
Les accessoires conseillés pour ce moteur incluent un coffret manque d’eau bi-tension 16A, ainsi que des capteurs de câble pour pression constante adaptés à différentes profondeurs.
En résumé, ce moteur allie robustesse, haute performance et fiabilité pour des applications exigeantes en milieu industriel et agricole, avec une conception qui facilite la maintenance et assure une longue durée de vie.
- modèle : SUPER INOX
- type de moteur : eau
- tension : 380 V
- puissance : 3 kW
- ampérage : 7,40 A
- norme d'isolation : IP68
- longueur : 408,20 mm
- poids : 13,55 kg
- utilisation : intensif
- fréquence : 50 Hz
- poussée axiale : 4 kN
- classe d’isolement : B
- tension alimentation : 380-415 V
- vitesse de rotation : 2900 tr/min
- profondeur d'immersion maximale : 150 m
- nombre maximum de démarrages : 20 par heure avec 3 minutes de pause entre chaque
- rotation : sens antihoraire en regardant le bout d'arbre d'en haut
- construction : bride 4" NEMA avec goujons filetés métriques
- arbre cannelé en acier inoxydable
- chemise du stator en acier inoxydable AISI316
- moteur à bain d'eau rempli avec solution hydrosoluble non toxique
- paliers radiaux et palier de butée lubrifiés par liquide de remplissage pour fonctionnement sans entretien
- palier de butée type Kingsbury haute capacité (4 kN)
- membrane de compensation de pression externe - interne
- enroulements encapsulés noyés dans résine anti-arc pour fixation mécanique et dissipation thermique rapide
Le moteur doit être totalement submergé en permanence, avec une profondeur d'immersion maximale de 150 mètres. La température ambiante maximale recommandée est de 30 °C, avec une vitesse minimale de refroidissement de 0,08 m/s. Le nombre maximal de démarrages est limité à 20 par heure, avec une pause de 3 minutes entre chaque démarrage (ou 60 secondes selon la notice), afin de respecter les conditions d'utilisation.
La rotation s'effectue en sens antihoraire en regardant le bout d'arbre d'en haut. Avant la mise en service, il est nécessaire de purger l'air de la colonne montante pour éviter les coups de bélier, et un clapet anti-retour doit être installé à une distance maximale de 7 mètres de la pompe.
Le branchement électrique doit être réalisé conformément aux indications de la plaque signalétique, avec des protections adaptées (fusibles, disjoncteur-protecteur). En cas d'utilisation avec un variateur de fréquence, il faut respecter les consignes spécifiques de réglage de fréquence, de tension et de temps d'accélération/décélération.
En cas de fonctionnement non conforme, notamment si le courant nominal est dépassé, si la tension sort des tolérances indiquées ou en cas de risque de marche à sec, il faut arrêter immédiatement le moteur.
Le moteur est rempli en usine d'un liquide de remplissage hydrosoluble non toxique et ne nécessite pas d'entretien des paliers, ceux-ci étant lubrifiés par ce liquide.
Les usages mentionnés incluent des applications industrielles et agricoles, telles que le pompage d'eau potable, l'irrigation, la pisciculture, les fontaines (y compris en montage horizontal), les installations d'augmentation de pression et le pompage d'eaux chaudes souterraines.
Des accessoires tels que coffret manque d'eau bi-tension 16A et capteurs de câble pour pression constante sont proposés pour accompagner l'installation.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quels sont les avantages du moteur en inox pour une pompe de forage bain d'eau ?
Le moteur est conçu en inox, ce qui lui confère une durabilité optimale même en conditions d’utilisation intensive. Ce matériau assure une meilleure résistance à la corrosion et prolonge la durée de vie du moteur dans des environnements humides.
Quelle protection offre la norme IP68 pour ce moteur ?
La norme d'isolation IP68 garantit une étanchéité complète contre la poussière et une immersion prolongée dans l'eau. Cela permet une utilisation fiable du moteur dans des environnements fortement exposés à l’humidité.
Quelles sont les caractéristiques électriques de ce moteur triphasé ?
Ce moteur fonctionne sous une tension de 380 V en triphasé, avec une puissance de 3 kW et un ampérage de 7,40 A. Ces caractéristiques assurent des performances élevées adaptées à une utilisation intensive.
Quelles sont les dimensions et le poids du moteur ?
Le moteur mesure 408,20 mm de longueur et pèse 13,55 kg, ce qui le rend compact et relativement léger pour faciliter son installation et sa manipulation.
Dans quels contextes ce moteur est-il adapté ?
Ce moteur est conçu pour une utilisation intensive dans divers environnements, notamment pour les pompes de forage bain d'eau. Sa construction en inox et son indice de protection IP68 le rendent adapté à des conditions exigeantes.
