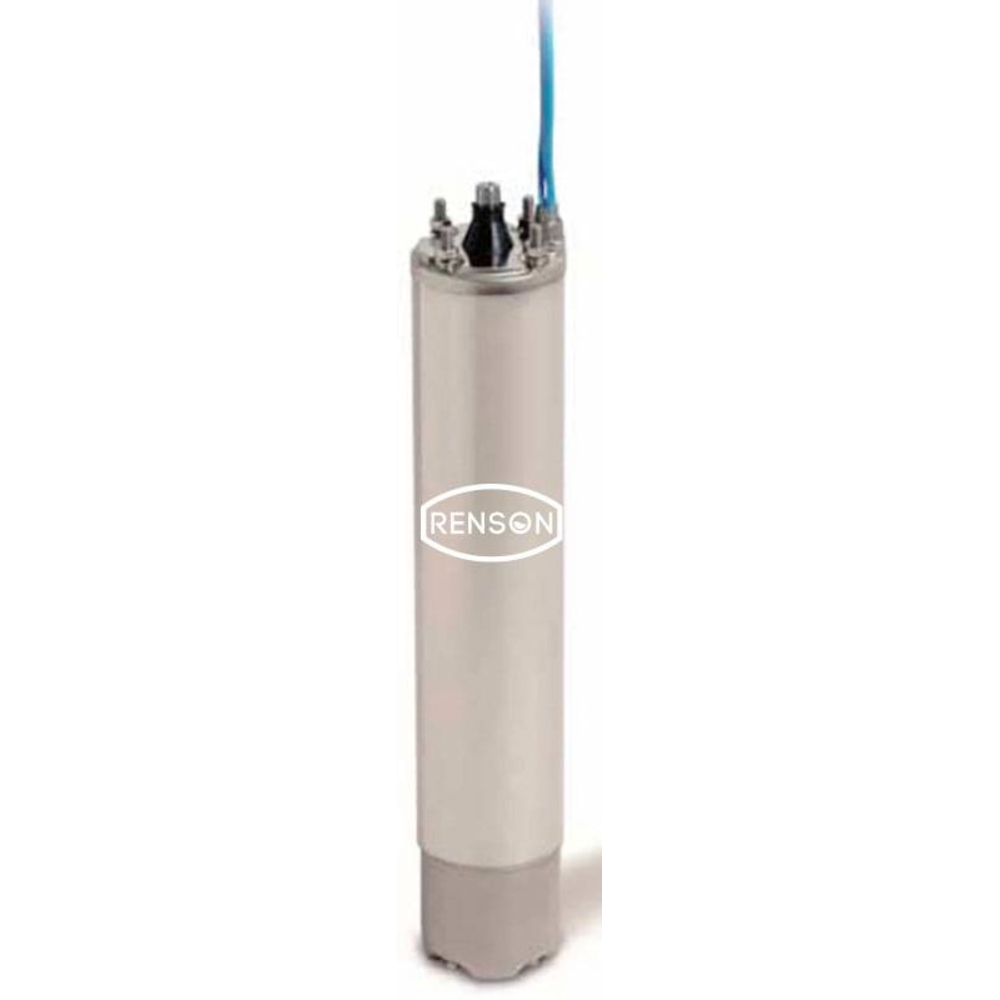

MOTEUR PR POMPE DE FORAGE BAIN EAU 4'' TRIPHASE 1.1KW - RENSON - 818099
Référence : U003818099
Découvrez MOTEUR PR POMPE DE FORAGE BAIN EAU 4'' TRIPHASE 1.1KW - RENSON - 818099 disponible à l'achat
- Modèle conçu pour un usage intensif
- Norme d'isolation IP68 pour sécurité
- Puissance de 1,10 kW pour efficacité
- Compatible avec une tension de 380 V
- Compact avec une longueur de 295 mm
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le moteur pour pompe de forage bain d'eau 4'' triphasé RENSON, d'une puissance de 1,1 kW, est spécialement conçu pour un usage intensif dans des installations de pompage d'eau claire ou légèrement chargée.
Ce moteur fonctionne à une tension de 380 V avec un ampérage de 3 A, garantissant une efficacité énergétique optimale.
Sa norme d'isolation IP68 assure une protection maximale contre l'eau, permettant une immersion jusqu'à 150 mètres de profondeur.
Le moteur pèse 10,90 kg et mesure 295 mm de longueur, ce qui facilite son installation dans des espaces restreints.
La conception du moteur intègre un stator coulé dans la résine et encapsulé, conforme aux normes NEMA avec un dessin 4 pouces.
Il est rempli en usine d’une solution de remplissage soluble dans l’eau, non polluante.
La coque et l’arbre cannelé sont en acier inoxydable pour une robustesse accrue.
Les paliers radiaux sont lubrifiés par liquide, tandis que le palier de poussée est lubrifié à l’eau de type Kingsbury haute capacité, ce qui assure un fonctionnement 100 % sans entretien.
Le moteur est également équipé d’un diaphragme de compensation de la pression.
Le fonctionnement vertical et horizontal est possible, avec une fréquence maximale de démarrages de 30 fois par heure à intervalles réguliers.
Le moteur peut fonctionner avec un variateur de fréquence.
La conception électrique à haut rendement permet de réduire les coûts de fonctionnement.
Les conditions d’utilisation recommandent une température ambiante maximale de 35 °C avec un débit de refroidissement de 0,08 m/s.
La tolérance de tension est comprise entre -10 % et +6 % (50 Hz).
Le moteur est fourni avec une amorce de câble universelle installée en usine, facilement remplaçable, munie d’un contre-écrou en acier inoxydable.
Pour le transport et le stockage, il est conseillé de conserver le moteur dans une position verticale dans un endroit sec, à l’abri de la poussière, de la chaleur et des rayons du soleil.
Le moteur est rempli avec un liquide antigel garantissant un stockage et un transport jusqu’à -30 °C.
Ce moteur est compatible avec des accessoires recommandés tels que le coffret manque eau bi-tension 16A, ainsi que des capteurs câble ARM PRESS CONST 2,2 kW pour des longueurs de câble jusqu'à 100 ou 200 mètres.
En résumé, ce moteur RENSON 4'' triphasé 1,1 kW allie robustesse, performance et facilité d’entretien pour des applications de pompage intensif en eau claire, avec une fiabilité assurée par des composants en acier inoxydable et une conception adaptée aux environnements immergés.
Il fonctionne à 100 % sans entretien grâce à un palier de poussée lubrifié à l’eau de type Kingsbury haute capacité et des paliers radiaux lubrifiés par liquide. La coque du moteur et l’arbre cannelé sont en acier inoxydable, assurant robustesse et résistance à la corrosion. Le moteur est rempli en usine d’une solution de remplissage soluble dans l’eau non polluante. Il intègre un diaphragme de compensation de la pression et une amorce de câble universelle facilement remplaçable avec contre-écrou en acier inoxydable.
La conception électrique est à haut rendement, permettant de faibles coûts de fonctionnement. Le stator est coulé dans la résine et encapsulé, avec un dessin 4’’ conforme aux normes NEMA. Le moteur peut fonctionner en position verticale ou horizontale, avec une tolérance de tension de -10 % à +6 % (50 Hz) et une fréquence maximale de démarrage de 30 fois par heure à intervalles réguliers. Il supporte une immersion jusqu’à 150 mètres de profondeur et peut être utilisé avec un variateur de fréquence.
Les conditions d’utilisation recommandent une température ambiante maximale de 35 °C avec un débit de refroidissement de 0,08 m/s. Le moteur est fourni avec une amorce de câble installée en usine.
Ce moteur allie performance, robustesse et fiabilité pour les applications de pompage intensives, tout en garantissant un fonctionnement économique et sans maintenance.
- modèle : 4 WPM
- type de moteur : eau
- tension : 380 V
- puissance : 1,10 kW
- ampérage : 3 A
- norme d'isolation : IP68
- longueur : 295 mm
- poids : 10,90 kg
- utilisation : intensif
Le principe d’utilisation consiste à immerger le moteur dans l'eau, en veillant à ce que le débit d'eau nécessaire pour le refroidissement soit respecté (minimum 0,08 m/s), et à connecter le moteur à la pompe et à l'alimentation électrique triphasée (380 V). Le sens de rotation doit être contrôlé lors de la mise en service pour s'assurer qu'il correspond au sens défini par le résultat de pression. Le moteur est livré avec une amorce de câble installée en usine.
L’installation doit être réalisée en fixant correctement le câble électrique tous les 3 mètres sur le tuyau de refoulement. La pompe peut être montée avec tuyauterie filetée ou en plastique, en respectant les consignes d’alignement et de support pour éviter toute contrainte mécanique. La pompe ne doit jamais fonctionner plus de 5 minutes avec la vanne fermée pour éviter une surchauffe.
En cas de remise en service après stockage, il faut vérifier que les données de la pompe correspondent aux valeurs indiquées sur la plaque d'identification. La température ambiante maximale pour l'utilisation est de 35 °C. Le moteur peut supporter jusqu’à 30 démarrages par heure à intervalles réguliers.
En cas de fonctionnement non conforme, par exemple si la pompe ne donne plus de débit ou tourne dans le mauvais sens, il convient de vérifier le réglage de la vanne, la connexion électrique, l’absence de fuites ou d’obstruction, et d’intervenir sur les composants selon les indications fournies (cf. tableau incidents de fonctionnement page 19).
Le résultat attendu est un pompage efficace de l'eau dans les conditions d’utilisation précisées, avec un fonctionnement sans entretien grâce à la lubrification interne et à la protection contre l’eau (indice IP68). Le moteur doit tourner dans le bon sens pour assurer la pression correcte et éviter toute surchauffe ou dommage.
Ainsi, le moteur s’utilise immergé dans l’eau, avec un contrôle précis du sens de rotation, un respect des conditions d’installation et de refroidissement, et une surveillance en cas de dysfonctionnement pour garantir un pompage fiable et durable.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelle est la puissance et la tension de ce moteur pour pompe de forage ?
Ce moteur triphasé développe une puissance de 1,1 kW et fonctionne sous une tension de 380 V. Il est conçu pour un ampérage de 3 A, garantissant une efficacité adaptée aux besoins intensifs.
Quelle norme d’isolation assure la protection du moteur contre l’eau ?
Le moteur respecte la norme d’isolation IP68, ce qui garantit une protection élevée contre l’immersion et les infiltrations d’eau, adaptée à une utilisation en bain d'eau.
Quelles sont les dimensions et le poids du moteur ?
Le moteur présente une longueur compacte de 295 mm et un poids de 10,90 kg, facilitant son installation dans des espaces restreints tout en offrant une robustesse suffisante.
Pour quel type d’utilisation ce moteur est-il conçu ?
Ce modèle est spécifiquement conçu pour un usage intensif, ce qui le rend adapté aux applications nécessitant une performance durable et fiable dans le temps.
Comment ce moteur répond-il aux contraintes d’un environnement immergé ?
Grâce à sa conception étanche conforme à la norme IP68, ce moteur assure une protection optimale contre l’eau, permettant une immersion prolongée sans risque de défaillance.
