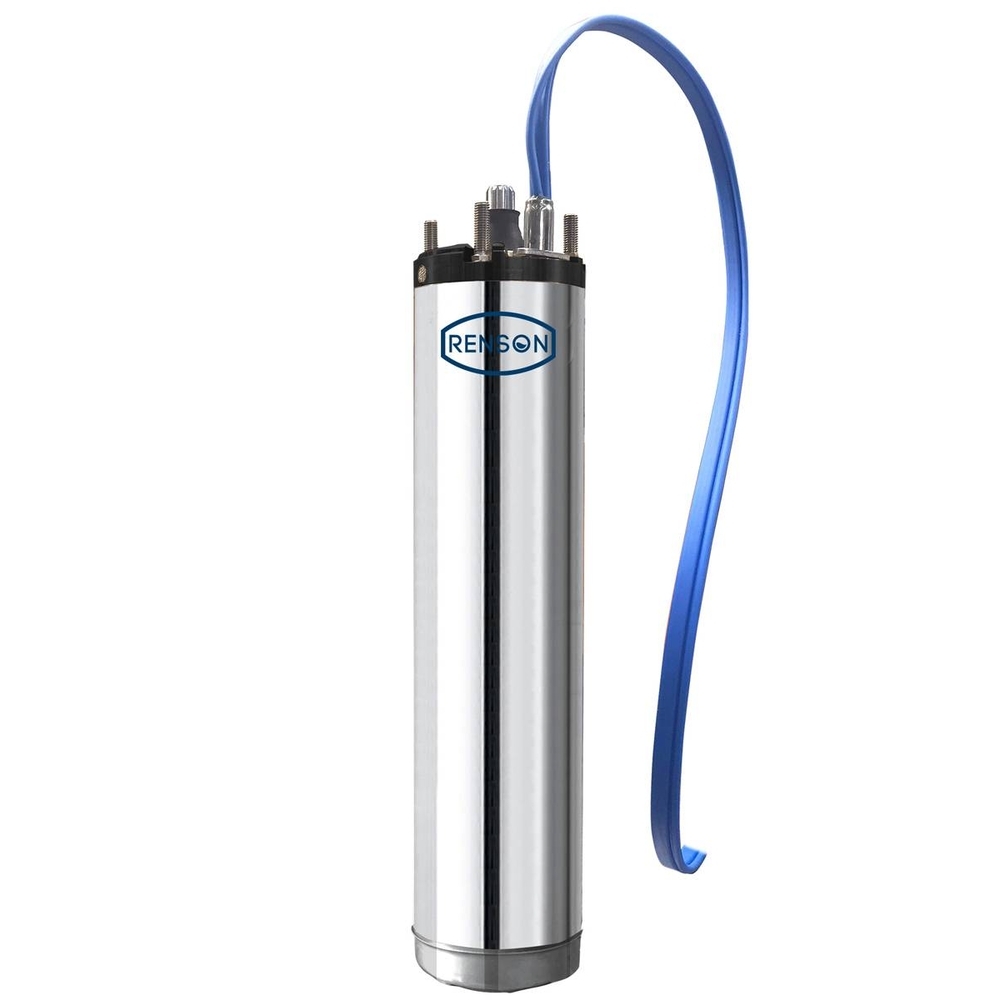

MOTEUR PR POMPE DE FORAGE BAIN EAU 4'' TRIPHASE 1.5KW - RENSON - 817876
Référence : U003817876
Découvrez MOTEUR PR POMPE DE FORAGE BAIN EAU 4'' TRIPHASE 1.5KW - RENSON - 817876 disponible à l'achat
- Conçu pour une utilisation intensive
- Norme d'isolation IP68 pour sécurité
- Puissance de 1,5 kW pour des performances élevées
- Compatible avec des tensions de 380 V
- Idéal pour les applications de forage d'eau
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le moteur pour pompe de forage bain d'eau 4'' triphasé de 1,5 kW de la marque RENSON est conçu pour des applications industrielles et agricoles nécessitant une utilisation intensive.
Ce moteur asynchrone 2 pôles est encapsulé à bain d'eau, garantissant un fonctionnement fiable et durable.
Il est alimenté en triphasé avec une tension nominale de 380 V (compatible 3x380-415 V / 50 Hz) et un ampérage de 4,20 A.
Sa puissance est de 1,5 kW, avec une poussée maximale de 3 000 N.
Le moteur est compact, avec une longueur de 355 mm et un poids de 13,5 kg.
La norme d'isolation IP68 assure une protection optimale contre l'eau, permettant une immersion maximale de 300 mètres.
Le stator est encapsulé dans une résine à haute conductivité thermique, inséré dans un boîtier hermétiquement scellé avec brides, enveloppe interne et externe en acier inoxydable.
L'arbre de rotor repose sur un palier de butée à centrage automatique Kingsbury, composé d'un palier en carbone et de patins oscillants en acier inoxydable haute résistance, supportant des charges axiales élevées.
Le moteur est prérempli en usine d'un liquide lubrifiant antigel non toxique à base d'eau et de glycol, garantissant refroidissement et lubrification efficaces du bloc de poussée et des bagues.
Ce moteur supporte la présence de sable dans le puits jusqu'à 150 g/m³ grâce à une protection anti-sable spécifique, assurant un fonctionnement optimal même dans des conditions abrasives.
Il est équipé d'un câble d'alimentation amovible de 2,5 mètres, facilitant les opérations d'entretien et l'installation.
Le fonctionnement optimal est assuré avec un variateur de fréquence, le moteur étant équipé de séparateurs de phases.
Pour l'installation, le moteur doit être utilisé avec un boîtier de contrôle assurant le démarrage, le fonctionnement et la protection contre les surcharges conformément à la norme EN 61947-4-1 (déclenchement en moins de 10 secondes à 5 fois le courant nominal).
La tension admissible varie de +6 % à -10 % de la tension nominale.
La rotation est réversible, et le moteur peut être installé en position verticale ou horizontale.
Le débit d'eau autour du moteur doit être d'au moins 8 cm/s pour assurer un refroidissement adéquat.
En cas d'utilisation dans des puits ou cuves de diamètre supérieur à 4'', il est recommandé d'installer une chemise de refroidissement adaptée.
Le moteur ne nécessite pas d'entretien programmé en fonctionnement normal.
Il est conseillé de contrôler régulièrement le débit, la pression et la consommation électrique.
En cas de forte présence de sable ou d'impuretés dans l'eau pompée, il est important de vérifier que la puissance de la pompe est adaptée au débit maximal du puits et que la pompe est installée à la bonne distance du fond.
Pour la sécurité, il est impératif de débrancher le moteur avant toute intervention.
L'utilisation d'une corde de sécurité fixée à la tête de la pompe est recommandée pour éviter tout dommage en cas de chute.
Un interrupteur général avec séparation des contacts d'au moins 3 mm et un fusible adapté pour chaque phase doivent être installés.
Le moteur est conforme aux directives européennes applicables, notamment la directive basse tension 2014/35/UE, la directive compatibilité électromagnétique 2014/30/UE, la directive RoHS 2011/65/EU, la directive machines 2006/42/CE, et respecte les normes EN 60034-1, EN 60947-4-1, ainsi que les standards NEMA pour l'accouplement hydraulique 4".
Le moteur ne doit pas être utilisé pour pomper des liquides explosifs, hydrocarbures ou liquides agressifs.
Il doit fonctionner totalement immergé dans l'eau et ne pas reposer sur le fond du puits, afin d'éviter tout dommage.
En cas d'alimentation par générateur, la puissance nominale du générateur doit être au moins triple de la puissance nominale du moteur.
La séquence de démarrage et d'arrêt doit être respectée pour éviter tout dommage.
Le câble d'alimentation peut être prolongé par l'utilisateur en respectant les recommandations du fabricant et en utilisant des accessoires adaptés.
Enfin, le moteur doit être mis à la terre conformément aux normes IEC 364-5-54 et EN 60034-1, avec un bon contact de la connexion terre et une protection parafoudre recommandée dans le tableau de contrôle.
Ce moteur RENSON pour pompe de forage bain d'eau 4'' triphasé 1,5 kW allie robustesse, fiabilité et performances élevées, idéal pour des applications exigeantes dans le domaine du forage et de la distribution d'eau.
Le moteur est équipé d'un câble d'alimentation amovible de 2,5 mètres inclus, facilitant les opérations d'entretien et l'installation. Il est compatible avec un variateur de fréquence grâce à ses séparateurs de phases intégrés, permettant un fonctionnement optimal. La bride d’accouplement hydraulique respecte les dimensions standard 4" NEMA.
Sa norme d'isolation IP68 et sa classe d'isolation F garantissent une protection élevée contre l'eau et les poussières, adaptée à une immersion jusqu'à 300 mètres de profondeur. Le stator est encapsulé dans une résine à haute conductivité thermique et enfermé dans un boîtier hermétiquement scellé en acier inoxydable, offrant une excellente durabilité. L'arbre de rotor repose sur un palier de butée à centrage automatique Kingsbury, composé de matériaux résistants pour supporter des charges axiales élevées, avec une poussée maximale de 3 000 N.
Le moteur peut fonctionner en rotation réversible, avec une température ambiante maximale de 35 °C et un nombre maximum de démarrages de 150 par heure, répartis uniformément. La tension admissible varie entre +6 % et -10 % Un. Le flux de refroidissement minimum requis est de 8 cm/s.
Pour un fonctionnement sécurisé, il nécessite un boîtier de contrôle pour le démarrage et la protection contre les surcharges, conforme à la norme EN 61947-4-1 (déclenchement en moins de 10 secondes avec 5 fois l'intensité nominale).
Ce moteur est particulièrement adapté aux installations verticales ou horizontales, avec une plage d’utilisation du pH de l’eau comprise entre 6,4 et 8,0.
Avantages clés :
- câble d’alimentation inclus et amovible pour un entretien facilité
- refroidissement et lubrification garantis par un mélange eau-glycol
- supporte la présence de sable dans le puits
- fonctionnement optimisé avec variateur de fréquence grâce aux séparateurs de phases
- robustesse et fiabilité assurées par des composants de haute qualité et une conception étanche
Ces caractéristiques font de ce moteur une solution performante et durable pour les pompes de forage dans des conditions exigeantes.
- modèle : HT
- type de moteur : eau
- tension : 380 V
- puissance : 1,50 kW
- ampérage : 4,20 A
- norme d'isolation : IP68
- longueur : 355 mm
- poids : 13,50 kg
- utilisation : intensif
- moteur asynchrone 2 pôles, triphasé, encapsulé à bain d'eau
- roulements axiaux et radiaux lubrifiés à l'eau
- stator encapsulé dans une résine à haute conductivité thermique
- boîtier hermétiquement scellé avec brides, enveloppe interne et externe en acier inoxydable
- arbre de rotor monté sur palier de butée à centrage automatique Kingsbury
- pallier de butée porteur en carbone et patins oscillants en acier inoxydable haute résistance
- moteur prérempli de liquide lubrifiant antigel sans contamination
- protection anti-sable conçue pour garantir un fonctionnement optimal
- connecteur d'alimentation amovible de 2,5 mètres
- bride d’accouplement hydraulique : dimensions standard 4" NEMA
- classe d'isolation : F
- flux de refroidissement minimum : 8 cm/s
- poussée : 3 000 N
Avant la mise en marche, il est nécessaire d'assembler correctement le moteur avec la partie hydraulique en suivant une séquence précise : poser les éléments horizontalement, vérifier la propreté des surfaces d'accouplement, graisser les dents internes, fixer les écrous en croix avec un couple de serrage précis, et protéger le câble d'alimentation. Le câble d'alimentation, amovible et d'une longueur de 2,5 mètres, peut être prolongé en respectant les consignes du fabricant.
La pompe doit être équipée d'un clapet antiretour sur la tuyauterie de refoulement, situé à une distance maximale de 7 mètres, afin d'éviter les coups de bélier. Il est recommandé d'attacher un câble de sécurité à la tête de la pompe pour prévenir tout dommage lors de la manipulation.
Le démarrage ne doit être effectué qu'après immersion complète de la partie hydraulique dans le liquide. Pour les moteurs triphasés, la direction de rotation doit être vérifiée en mesurant le débit et la pression, puis en inversant deux phases pour comparer les résultats. La connexion électrique doit être réalisée par un technicien, avec une protection moteur conforme aux normes en vigueur, et un interrupteur général permettant de couper l'alimentation à tout moment.
En cas d'alimentation par générateur, la puissance nominale de celui-ci doit être au moins triple de la puissance nominale de la pompe. Le démarrage et l'arrêt doivent suivre une séquence précise : démarrer le générateur avant de connecter la pompe, et arrêter la pompe avant d'éteindre le générateur.
Le moteur ne nécessite pas d'entretien programmé en fonctionnement normal. Il est toutefois conseillé de contrôler régulièrement le débit, la pression et la consommation électrique. En cas de présence importante de sable ou d'impuretés dans l'eau, il faut vérifier que la pompe soit adaptée au débit maximal du puits et installée à la bonne distance du fond.
En cas de dysfonctionnements, plusieurs contrôles sont à effectuer : vérifier l'alimentation électrique, la présence de toutes les phases, le niveau d'eau dans le puits, la protection thermique du moteur, la direction de rotation, l'absence d'obstructions dans les tuyauteries, le bon fonctionnement du clapet antiretour et du pressostat, ainsi que la pression interne du réservoir. Si nécessaire, repositionner les sondes de protection contre la marche à sec pour allonger les périodes de fonctionnement.
En résumé, le moteur doit être utilisé immergé, avec une installation conforme aux étapes décrites, dans des conditions respectant les limites de fonctionnement, et avec un contrôle régulier des paramètres de fonctionnement pour garantir un usage optimal.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelles sont les caractéristiques électriques de ce moteur pour pompe de forage ?
Ce moteur triphasé fonctionne sous une tension de 380 V avec un ampérage de 4,20 A. Sa puissance est de 1,5 kW, ce qui lui permet de fournir des performances adaptées à une utilisation intensive.
Quelle norme d’isolation garantit la sécurité de ce moteur en milieu humide ?
Le moteur respecte la norme d’isolation IP68, assurant une protection totale contre la pénétration de poussières et une immersion prolongée dans l’eau, ce qui est essentiel pour les applications de forage en bain d’eau.
Quels sont les dimensions et le poids du moteur ?
Le moteur a une longueur de 355 mm et un poids de 13,50 kg, ce qui le rend compact et facile à manipuler pour les installations en forage d’eau.
Pour quels types d’applications ce moteur est-il conçu ?
Ce moteur est spécifiquement conçu pour des applications de forage d’eau, notamment en bain d’eau, avec une capacité à supporter une utilisation intensive.
Comment ce moteur répond-il aux exigences d’une utilisation intensive sur chantier ?
Grâce à sa puissance de 1,5 kW et sa norme IP68, ce moteur est conçu pour assurer une performance fiable et une sécurité accrue même en conditions humides et d’usage prolongé.
