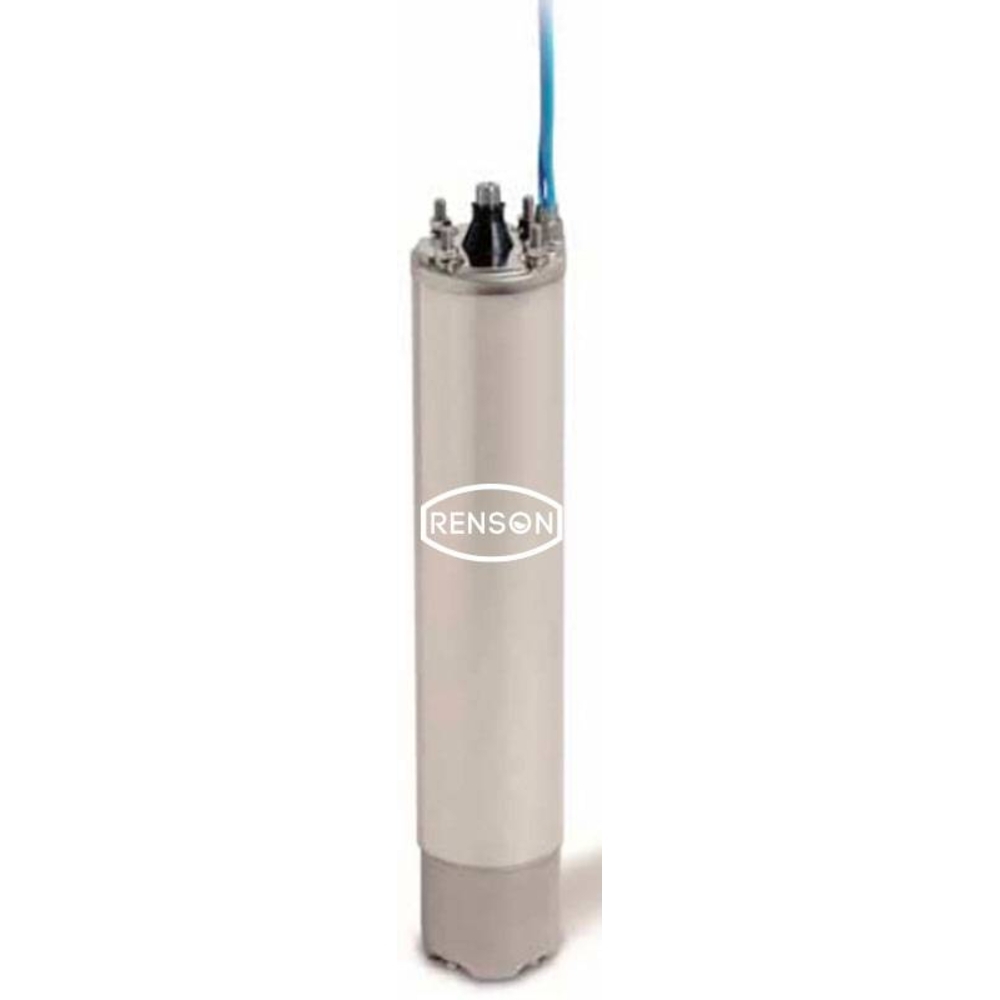

MOTEUR PR POMPE DE FORAGE BAIN EAU 4'' TRIPHASE 2.2KW - RENSON - 818101
Référence : U003818101
Découvrez MOTEUR PR POMPE DE FORAGE BAIN EAU 4'' TRIPHASE 2.2KW - RENSON - 818101 disponible à l'achat
- Conçu pour un usage intensif
- Norme d'isolation IP68 pour durabilité
- Puissance de 2,20 kW pour performance optimale
- Adapté aux systèmes triphasés
- Longueur compacte de 375 mm
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le moteur triphasé pour pompe de forage bain d'eau 4'' RENSON, modèle 4 WPM, est spécialement conçu pour un usage intensif dans des installations de pompage d'eau claire ou légèrement chargée.
Ce moteur offre une puissance de 2,20 kW avec un ampérage de 5,60 A et fonctionne sous une tension triphasée de 380 V.
Il présente une longueur compacte de 375 mm et un poids de 14,20 kg, ce qui facilite son installation même dans des espaces restreints.
Sa norme d'isolation IP68 assure une protection optimale contre l'humidité, garantissant ainsi une excellente durabilité même en immersion prolongée.
Le moteur est rempli en usine d’une solution de remplissage soluble dans l’eau, non polluante.
Sa construction robuste inclut un arbre cannelé et une coque en acier inoxydable, ainsi que des paliers radiaux lubrifiés par liquide.
Le palier de poussée est lubrifié à l’eau de type Kingsbury haute capacité, ce qui permet un fonctionnement 100 % sans entretien.
Le moteur est également doté d’une amorce de câble universelle facilement remplaçable avec contre-écrou en acier inoxydable et d’un diaphragme de compensation de la pression.
Le cadre d'utilisation du moteur prévoit une température ambiante maximale de 35 °C avec un débit de refroidissement de 0,08 m/s.
La tolérance de tension est de -10 %/+6 % (50 Hz).
La profondeur d’immersion maximale recommandée est de 150 m.
La fréquence des démarrages peut atteindre un maximum de 30 fois par heure à intervalles réguliers.
Le moteur peut fonctionner aussi bien en position verticale qu’horizontale et est compatible avec un variateur de fréquence.
La construction inclut un stator coulé dans la résine et encapsulé, conforme aux normes NEMA.
Il est fourni avec une amorce de câble installée en usine.
Concernant l'installation, il est important de fixer correctement le câble électrique et de protéger le moteur contre les chocs électriques et la marche à sec.
Le moteur est rempli d’un liquide de protection contre le gel et doit être stocké verticalement, à l’abri de la poussière, de la chaleur et des rayons du soleil.
Les avantages majeurs de ce moteur sont :
- Un fonctionnement totalement sans entretien grâce à ses paliers lubrifiés à l’eau.
- Des coûts de fonctionnement réduits grâce à une conception électrique à haut rendement.
- Une grande robustesse assurée par des pièces en acier inoxydable.
Ce moteur est adapté aux installations de pompage dans des puits profonds, des systèmes d’arrosage, des réseaux d’adduction d’eau, ainsi que pour des applications diverses telles que la suppression, l’air conditionné, et les fontaines.
Enfin, ce moteur est livré prêt à l’emploi, avec une amorce de câble installée en usine, et bénéficie de nombreuses recommandations techniques pour garantir une installation et une utilisation optimales, telles que décrites dans le manuel d’instructions.
Le moteur est rempli en usine d’une solution de remplissage soluble dans l’eau, non polluante, garantissant un fonctionnement 100 % sans entretien. Sa construction intègre un arbre cannelé et une coque en acier inoxydable, des paliers radiaux lubrifiés par liquide ainsi qu’un palier de poussée lubrifié à l’eau de type Kingsbury haute capacité. L’amorce de câble universelle est facilement remplaçable et équipée d’un contre-écrou en acier inoxydable. Un diaphragme de compensation de la pression est également intégré.
Le stator est coulé dans la résine et encapsulé, avec un dessin 4 pouces conforme aux normes NEMA. Le moteur fonctionne aussi bien en position verticale qu’horizontale, avec une tolérance de tension de -10 % à +6 % (50 Hz) et une fréquence de démarrage maximale de 30 fois par heure à intervalles réguliers. Il est compatible avec un fonctionnement via variateur de fréquence.
Ce moteur électrique à haut rendement offre de faibles coûts de fonctionnement grâce à sa conception optimisée. La température ambiante maximale recommandée est de 35 °C, avec un débit de refroidissement de 0,08 m/s. Il est fourni avec une amorce de câble installée en usine pour une installation facilitée.
Les pièces en acier inoxydable assurent une excellente durabilité et résistance à la corrosion. Ce moteur est particulièrement adapté aux applications de pompage d’eau nécessitant robustesse, fiabilité et performance dans des conditions d’immersion prolongée.
- Modèle : 4 WPM
- Type de moteur : eau
- Tension : 380 V
- Puissance : 2,20 kW
- Ampérage : 5,60 A
- Norme d'isolation : IP68
- Longueur : 375 mm
- Poids : 14,20 kg
- Utilisation : intensif
- Indice de protection : IP68 / classe d’isolation F
- Rempli en usine d’une solution de remplissage soluble dans l’eau non polluante
- Arbre cannelé et coque en acier inoxydable
- Paliers radiaux lubrifiés par liquide
- Palier de poussée lubrifié à l’eau de type Kingsbury haute capacité pour un fonctionnement 100 % sans entretien
- Amorce de câble universelle facilement remplaçable avec contre-écrou en acier inoxydable
- Diaphragme de compensation de la pression
- Conception électrique à haut rendement pour faibles coûts de fonctionnement
- Température ambiante maximale : 35 °C avec un débit de refroidissement de 0,08 m/s
- Tolérance de tension : -10 %/+6 % (50 Hz)
- Profondeur d’immersion maximale : 150 m
- Fréquence des démarrages : maximum 30 fois par heure à intervalles réguliers
- Fonctionnement vertical et horizontal
- Compatible avec variateur de fréquence
- Stator coulé dans la résine et encapsulé
- Dessin 4” conforme aux normes NEMA
- Fournie avec amorce de câble installée en usine
- Référence fournisseur : 818101
- Marque : Renson
Pour la mise en service, il faut vérifier le sens de rotation du moteur triphasé en le branchant et en contrôlant que la pression est bien générée par la pompe. Lors de la première mise en service dans un nouveau puits, le moteur doit tourner pendant environ dix minutes avec la vanne de réglage légèrement ouverte pour éviter une surcharge due à la présence de sable. La pompe ne doit jamais fonctionner plus de 5 minutes avec la vanne fermée pour éviter une surchauffe.
Le moteur est rempli d'une solution soluble dans l'eau ne nécessitant aucun entretien. Il peut fonctionner avec un variateur de fréquence et tolère une fréquence de démarrage maximale de 30 fois par heure à intervalles réguliers. La température ambiante maximale recommandée est de 35 °C, avec un débit de refroidissement minimum de 0,08 m/s.
L'installation électrique doit respecter les normes en vigueur, notamment pour la protection contre les chocs électriques et la mise à la terre. Le câble électrique doit être fixé tous les 3 mètres sur la tuyauterie de refoulement pour éviter toute tension mécanique.
En cas de stockage, la pompe doit être conservée de façon verticale, dans un endroit sec et à l'abri de la chaleur et des rayons du soleil. Lors d'une remise en service après stockage prolongé, il est nécessaire de vérifier que les données de la pompe correspondent bien aux valeurs indiquées sur la plaque d'identification.
En cas de dysfonctionnement, des actions spécifiques sont prévues selon les causes : vérification et réglage de la vanne de réglage, contrôle du sens de rotation, nettoyage ou remplacement des pièces encrassées, vérification des connexions électriques, etc.
Le résultat attendu est un pompage efficace de l'eau dans les conditions d'installation et d'utilisation recommandées, avec un fonctionnement continu sans entretien.
Nos marchandises, à l’exception des pièces d’usure, sont garanties contre tout défaut de fabrication pendant une durée de 2 ans, à l’exception des cuves fuel, huile et AdBlue ayant un volume de stockage supérieur ou égal à 750 L qui sont garanties 10 ans. Pour les matériels ou parties de matériels n’étant pas de notre fabrication, la garantie se limite à celle du constructeur. Notre responsabilité est limitée au remplacement ou à la remise en état de pièces ou appareils reconnus défectueux à condition que ceux-ci nous soient retournés port payé. Les retours d’articles sous garantie devront obligatoirement être accompagnés des bons de garantie correspondants et de la photocopie de notre facture de vente. Sans ces justificatifs, la garantie sera refusée. Toute modification apportée par l’acheteur soit dans la forme, soit dans la destination de nos marchandises engage la responsabilité de celui-ci et le privera de tout recours en garantie. La garantie ne sera pas applicable si les conditions d’utilisation du matériel, telles que recommandées par la documentation, n’ont pas été respectées. La réparation d’un article sous garantie n’entraîne pas la prolongation de la période de garantie. L’acheteur s’engage à ne demander aucune indemnité ou dommages et intérêts pour quelque cause que ce soit.
U2R RENSON
ZA ACTIPOLE 2AVENUE DE LA SOLETTE
59554 - RAILLENCOURT STE OLLE
France
contact@u2r.fr
Questions produits
Quelles sont les spécificités techniques de ce moteur pour pompe de forage ?
Ce moteur triphasé de 4 pouces développe une puissance de 2,20 kW avec un ampérage de 5,60 A. Il fonctionne sous une tension de 380 V et présente une longueur compacte de 375 mm pour une intégration facilitée.
Quelle protection offre ce moteur contre l’humidité ?
Le moteur respecte la norme d’isolation IP68, garantissant une étanchéité complète contre la pénétration d’eau et une protection optimale pour un usage intensif en milieu humide.
Pour quel type d’utilisation ce moteur est-il conçu ?
Il est prévu pour un usage intensif, adapté aux installations de pompage d’eau nécessitant une fiabilité et une robustesse sur la durée.
Comment ce moteur s’intègre-t-il dans les systèmes électriques ?
Il est compatible avec les systèmes triphasés, ce qui permet une performance optimale et une meilleure répartition de la charge électrique.
Quel est le poids et l’encombrement de ce moteur ?
Ce moteur pèse 14,20 kg et sa longueur de 375 mm facilite son installation dans des espaces restreints tout en assurant une bonne maniabilité.
